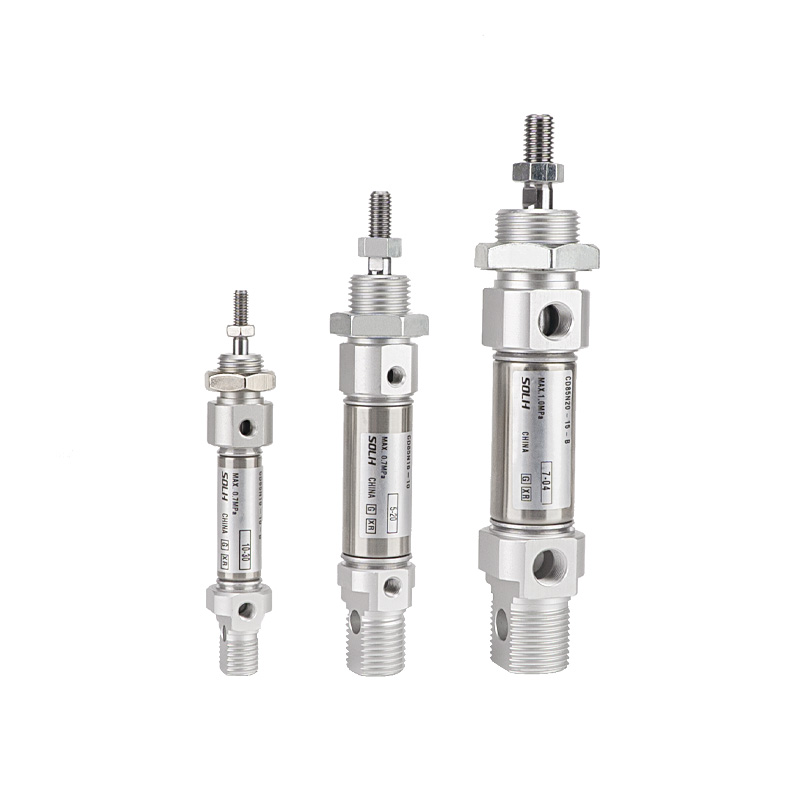

C85 سیریز سٹینلیس سٹیل منی سلنڈر

SOLH C85/CD85 سٹینلیس سٹیل منی سلنڈر ISO 6432 بین الاقوامی معیار کے مطابق ہے اور اس کے مساوی SMC ماڈلز کے ساتھ براہ راست تبادلہ کیا جا سکتا ہے۔ بور کے سائز: φ8/10/12/16/20/25 ملی میٹر۔ بیرل اور پسٹن کی چھڑی 304 سٹین لیس سٹیل سے بنی ہے جس میں زنگ اور سنکنرن کی بہترین مزاحمت ہے، جو مرطوب، ہلکے تیزاب اور الکالی ماحول کے ساتھ ساتھ خوراک، دواسازی اور الیکٹرانکس کی صنعتوں کے لیے صاف پیداوار لائنوں پر لاگو ہوتی ہے۔ ٹائی راڈ فری کرمپڈ اینڈ کیپ ڈھانچہ کو اپناتے ہوئے، سلنڈر میں پتلا اور ہلکا پھلکا ڈیزائن ہے۔ مکمل ویریئنٹس میں معیاری ڈبل ایکٹنگ، سنگل ایکٹنگ اسپرنگ ریٹرن/ایکسٹینڈ، ڈبل راڈ سنکرونس قسم اور C85K مربع نان روٹیٹنگ راڈ سلنڈر شامل ہیں۔ CD85 ورژن مقناطیسی سوئچ کے ذریعے پوزیشن کا پتہ لگانے کے لیے بلٹ ان مقناطیسی انگوٹھی سے لیس ہیں۔ معیاری ربڑ کشن فراہم کیا جاتا ہے؛ لاحقہ C ایئر کشن تیز رفتار آپریشن کے تحت اثرات کو جذب کرنے کے لیے φ10~25 ماڈلز کے لیے اختیاری ہے۔ کم از کم ابتدائی دباؤ 0.05MPa تک پہنچ جاتا ہے، 50 سے 1500 mm/s تک پسٹن کی رفتار کے ساتھ طویل مدتی تیل سے پاک آپریشن کو سپورٹ کرتا ہے، جو ہائی فریکوئنسی شارٹ اسٹروک ریپروکیشن کے لیے بہترین ہے۔ آئی ایس او معیاری ماؤنٹنگ آپشنز کے مکمل سیٹ دستیاب ہیں: انٹیگریٹڈ کلیویس، فلانج، فٹ ماؤنٹ، ٹرونین ماؤنٹ اور بہت کچھ۔ MI اور MA سلنڈروں کے مقابلے میں، C85 عالمی سطح پر تسلیم شدہ ISO طول و عرض کا مالک ہے، جو بیرونی منڈیوں میں آلات کی تبدیلی کے لیے شاندار سہولت فراہم کرتا ہے۔ انتخاب کے دوران کم از کم 50% تھرسٹ سیفٹی مارجن کی سفارش کی جاتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

C85 سیریز سٹینلیس سٹیل منی سلنڈر (ISO 6432 سٹینڈرڈ، SMC ہم آہنگ نظام)

برانڈ: SOLH by Richge Technology | ایکسپورٹ اورینٹڈ پروڈکٹ کیٹلاگ

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

SOLH C85 سیریز کا سٹینلیس سٹیل منی سلنڈر ISO 6432 بین الاقوامی معیار، بور رینج φ8~25mm کے مطابق ہے۔ خصوصیات: کمپیکٹ آؤٹ لائن، سنکنرن مزاحمت، تیز رفتار اور اعلی تعدد کی کارکردگی، تیل سے پاک آپریشن۔ کھانے، دواسازی، الیکٹرانکس اور عمومی نیومیٹک آٹومیشن آلات میں وسیع پیمانے پر تعینات۔

بنیادی ڈھانچہ اور ڈیزائن کی خصوصیات

1. معیاری: ISO 6432 (φ8–φ25)، عالمی منی سلنڈر مارکیٹ کے لیے یونیورسل بڑھتے ہوئے طول و عرض۔

2. مواد: 304 سٹینلیس سٹیل بیرل، پسٹن راڈ اور لاک نٹ؛ مورچا پروف، مرطوب، کمزور تیزاب اور کمزور الکلی کام کرنے کے حالات کے لیے موزوں ہے۔

3. ساخت: رول کرمپڈ اینڈ کیپس، ٹائی راڈ فری، سیدھی بیلناکار شکل، چھوٹا سائز اور ہلکا پھلکا۔

4. آپریشن متغیرات

- سنگل راڈ ڈبل ایکٹنگ (معیاری)

- سنگل اداکاری (موسم بہار کی واپسی / موسم بہار میں توسیع)

--ڈبل راڈ سنکرونس سلنڈر

-- C85K غیر گھومنے والی چھڑی کی قسم

5. کشن: معیاری ربڑ کشن؛ تیز رفتار حرکت کے تحت اثر کو کم کرنے کے لیے φ10–25 کے لیے ایئر کشن (لاحقہ C) اختیاری۔

6. سگ ماہی: تیل کے ذخائر کی نالی کے ساتھ خصوصی دو طرفہ مہر، کم آغاز کا دباؤ، تیل سے پاک کام کرنے کی حالت میں طویل خدمت زندگی۔

7. پوزیشن کا پتہ لگانا: بلٹ ان مقناطیسی رنگ (کوڈ D) اختیاری؛ مقناطیسی سوئچ کی تنصیب کے طریقوں: A=ٹریک گروو، B=اسٹیل بینڈ گروو۔

ماڈل کوڈنگ کا مکمل اصول

1. ماڈل کی مثال: CD85N25-100C-B

طبقہ	کوڈ	تعریف
C85	بیس سیریز	ISO6432 سٹینلیس سٹیل منی سلنڈر
D	میگنیٹ آپشن	D = بلٹ میں مقناطیسی انگوٹی؛ خالی = کوئی مقناطیس نہیں۔
N/F/E/K	متغیر کوڈ	N=بنیادی قسم کا انٹیگریٹڈ کلیوس F = فلیٹ اینڈ کی قسم E=سنگل ایکٹنگ K=غیر گھومنے والی چھڑی
25	بور کا سائز (ملی میٹر)	8،10،12،16،20،25
100	اسٹروک کی لمبائی	زیادہ سے زیادہ ڈبل ایکٹنگ کے لیے 400 ملی میٹر
C	کشن	خالی = ربڑ کا کشن؛ C=ایئر کشن (φ10~25 دستیاب)
B	سوئچ ماؤنٹ	A = ٹریک نالی؛ B = اسٹیل بینڈ نالی

2. آرڈر ریفرنس کی مثال: CD85N16-50

-- بنیادی قسم، بور 16، اسٹروک 50، بلٹ میں مقناطیس، ربڑ کا کشن۔

معیاری تکنیکی تفصیلات (ڈبل ایکٹنگ)

پیرامیٹر آئٹم	تفصیلات
بور کے سائز	φ8,10,12,16,20,25 ملی میٹر
آپریٹنگ پریشر	0.1–1.0MPa؛ کم از کم اسٹارٹ اپ پریشر: 0.05MPa
پروف پریشر	1.5MPa
محیطی درجہ حرارت	-10~+70℃；-10~+60℃ مقناطیس سے لیس ماڈل کے لیے
پسٹن کی رفتار	50–1500mm/s، ہائی فریکوئنسی ریپروکیشن کے لیے موزوں
کشن	معیاری ربڑ کشن؛ ایئر کشن اختیاری (φ10–25)
ایئر پورٹ تھریڈ	M5×0.8 (φ8–16)؛ G1/8 (φ20–25)
چکنا	پری گریزڈ، آئل فری آپریشن سپورٹ
اسٹروک رواداری	±1.0 ملی میٹر

تھیوریٹیکل تھرسٹ اینڈ پل فورس @0.6MPa (سنگل راڈ، یونٹ: این)

بور (ملی میٹر)	زور (N)	پل فورس (N)	حوالہ افقی بوجھ (کلوگرام)
8	30	27	1.5
10	47	43	2.3
12	68	62	3.4
16	121	110	6.0
20	188	172	9.4
25	294	270	14.7

بڑھتے ہوئے فارم اور مشتق ماڈل

1. ISO6432 بڑھتے ہوئے اختیارات

-- N: مربوط کلیویس کے ساتھ بنیادی قسم (سب سے زیادہ مقبول)

-- F: فلیٹ اینڈ محوری بڑھتے ہوئے

--L: سنگل فٹ ماؤنٹ / M: ڈبل فٹ ماؤنٹ

-- جی: فلانج ماؤنٹ

-- NU: Trunnion clevis بڑھتے ہوئے

2. اہم مشتق ورژن

--CD85: بلٹ میں مقناطیسی رنگ کے ساتھ، مقناطیسی سینسر کے ساتھ ہم آہنگ

--C85K: غیر گھومنے والی مربع پسٹن راڈ، اینٹی ٹوئسٹ پوزیشننگ

--C85E: سنگل ایکٹنگ (موسم بہار کی واپسی / بہار میں توسیع)

--CWCD85E: ڈبل راڈ ڈبل ایکٹنگ سلنڈر، ہم وقت ساز حرکت

انتخاب کا موازنہ: C85 VS MI VS MA

1. ✅ C85 کے لیے ترجیحی مواقع

-- فوڈ، فارماسیوٹیکل اور الیکٹرانکس انڈسٹری: سٹینلیس سٹیل، کلین گریڈ، اینٹی سنکنرن

--تیز رفتار اور ہائی فریکوئنسی سائیکل: 50-1500mm/s شارٹ اسٹروک ریسیپروکیٹنگ

- کومپیکٹ آلات کی ترتیب: φ8–25 پتلا بیلناکار جسم

-- مرطوب اور قدرے سنکنرن ورکشاپ کا ماحول

-- عالمی تبادلے کی مانگ: براہ راست تبدیلی کے لیے ISO6432 عالمگیر جہت

3-اسٹیپ فاسٹ سلیکشن گائیڈ

1. بور کا انتخاب: تھرسٹ اور افقی بوجھ کا حساب لگائیں، ریزرو ≥50% حفاظتی مارجن؛ اعلی تعدد آپریشن کے لیے چھوٹے بور کا انتخاب کریں۔

2. اسٹروک کی تصدیق: اضافی 10-20 ملی میٹر مارجن شامل کریں؛ زیادہ سے زیادہ اسٹروک 400 ملی میٹر۔

3. ترتیب کا انتخاب

--بلٹ ان میگنیٹ: کوڈ D شامل کریں۔

-- تیز رفتار اثر میں کمی: لاحقہ C ایئر کشن کا انتخاب کریں۔

-- اینٹی ٹوئسٹ کی ضرورت: K غیر گھومنے والا ورژن منتخب کریں۔

- میچ بڑھتے ہوئے فارم: سامان کی ساخت کے مطابق N/F/L/M/G

ایک جملے کا خلاصہ

SOLH C85/CD85 ISO6432 سٹینلیس سٹیل منی سلنڈر درآمد شدہ SMC سیریز کے ساتھ مکمل طور پر قابل تبادلہ ہے، تیز رفتار تیل سے پاک آپریشن، متعدد بڑھتے ہوئے طریقوں اور اختیاری اینٹی روٹیٹنگ راڈ، خوراک، طبی اور الیکٹرانک خودکار پیداوار لائنوں کے لیے مثالی لکیری ایکچیویٹر کی حمایت کرتا ہے۔
