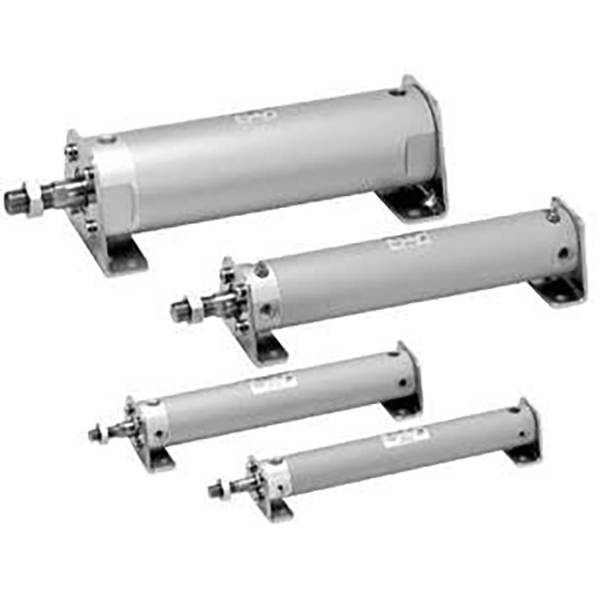

CG1 / CDG1 سیریز ایلومینیم ہلکا پھلکا گول سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

    SOLH CG1/CDG1 ایلومینیم ہلکا پھلکا راؤنڈ سلنڈر، بور φ20~100mm، پرانی SMC CA1 سیریز کے لیے مکمل طور پر قابل تبادلہ بڑھتے ہوئے طول و عرض کے ساتھ جانشین متبادل۔ خصوصیات: ہلکا پھلکا، یونیورسل انسٹالیشن، لچکدار پائپنگ لے آؤٹ، کم شور اور تیز رفتار کارکردگی۔ بڑے پیمانے پر آٹومیشن کنویئر لائنوں، الیکٹرانک آلات، پیکیجنگ مشینری، ہلکے اور درمیانے بوجھ کے لیے ہلکی صنعت کے سازوسامان، طویل اسٹروک اور اعلی تعدد باہمی ایپلی کیشنز میں استعمال کیا جاتا ہے۔

بنیادی ڈھانچہ اور ڈیزائن کی خصوصیات

   1. معیاری: نئی نسل کا SMC ہلکا پھلکا گول سلنڈر، CA1 سیریز کے لیے براہ راست متبادل۔

   2. مواد: ایکسٹروڈڈ ایلومینیم بیرل اور اینڈ کیپس، ہارڈ کروم چڑھایا پسٹن راڈ۔ روایتی معیاری سلنڈروں سے 30% ہلکا، اعلی طاقت اور اچھی گرمی کی کھپت۔

   3. ساخت: تھریڈ لاک اینڈ کیپس، سیدھی گول شکل، آسانی سے جدا کرنا اور دیکھ بھال۔ 4 دشاتمک ہوائی بندرگاہیں (90° وقفہ)، انتہائی لچکدار پائپنگ کا انتظام۔

   4. آپریشن متغیرات

     --CG1B ڈبل ایکٹنگ: دونوں سروں پر ہوا کی فراہمی، سب سے عام معیاری ماڈل

     -- CG1S / CG1T سنگل ایکٹنگ: S = بہار کی واپسی؛ T = موسم بہار میں توسیع، ایئر کٹ آف کے بعد خودکار ری سیٹ

     --CG1W ڈبل راڈ: چھڑی دونوں طرف پھیلی ہوئی، ہم وقت ساز حرکت، اینٹی ٹورشن کی صلاحیت میں اضافہ

     -- CG1K غیر گھومنے والی راڈ: عین مطابق پوزیشننگ اور اینٹی ٹوئسٹ کے لیے مسدس پسٹن راڈ

   4. کشن: معیاری ربڑ کشن؛ تیز رفتاری کے تحت اثر اور شور کو کم کرنے کے لیے ایئر کشن (لاحقہ A) اختیاری۔

   5. سگ ماہی: تیل کے ذخائر کی نالی کے ساتھ کم رگڑ والی جامع مہر، کم اسٹارٹ اپ پریشر، تیل سے پاک آپریشن، سروس لائف ≥8 ملین سائیکل۔

   6. پوزیشن کا پتہ لگانا: CDG1 بلٹ میں مقناطیسی رنگ سے لیس، پسٹن پوزیشن کے تاثرات کے لیے M9B/A93/Z73 آٹو سوئچز کے ساتھ مطابقت رکھتا ہے۔ CG1 بغیر مقناطیس کے، مقناطیسی سوئچ انسٹال نہیں کر سکتا۔

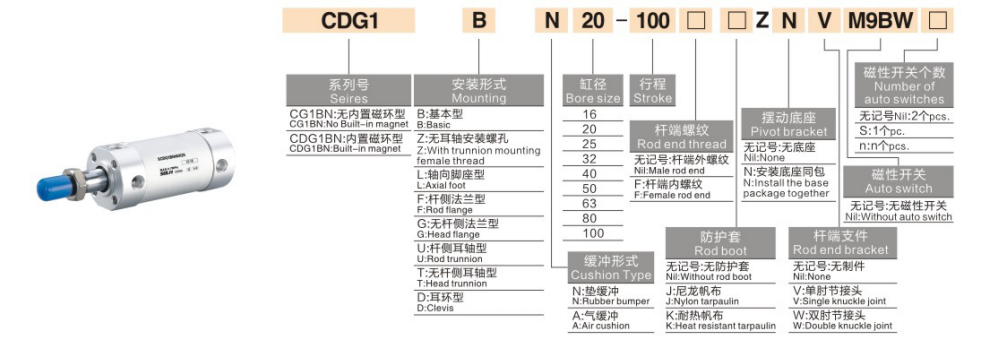

ماڈل کوڈنگ کا مکمل اصول

   1. ماڈل کی مثال: CDG1BN25-100Z

   2. معیاری آرڈر ریفرنس کی مثالیں۔

     -- CDG1BN32-200Z

     --CDG1S40-100Z：Bore40، سٹروک 100، سنگل ایکٹنگ اسپرنگ ریٹرن، بلٹ ان مقناطیس

     --CDG1K50-150Z：Bore50، stroke150، غیر گھومنے والی مسدس پسٹن راڈ

یونیورسل کور تکنیکی وضاحتیں

تھیوریٹیکل تھرسٹ اینڈ پل فورس @0.5MPa (سنگل راڈ، یونٹ: این)

   1. ڈبل ایکٹنگ CG1B

  2. سنگل ایکٹنگ CG1S (بہار کی واپسی @0.5MPa)

بڑھتے ہوئے فارم اور مشتق ماڈل

   1. بڑھتے ہوئے اختیارات

     --B بنیادی قسم: اینڈ کیپ تھریڈز کے ذریعے براہ راست تنصیب (سب سے عام)

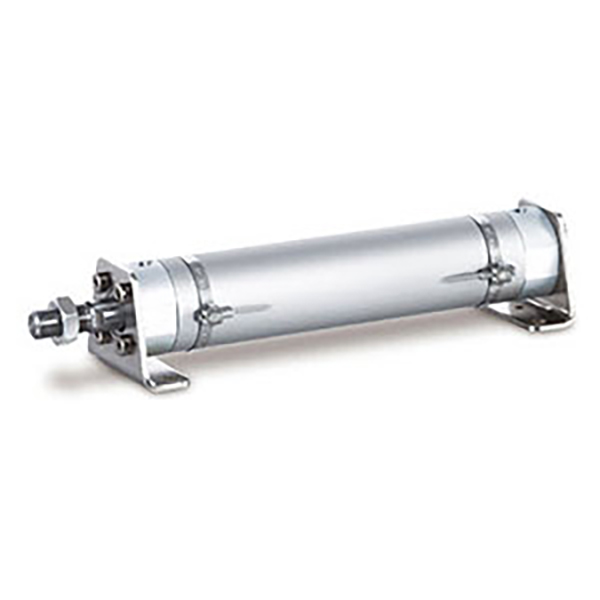

     --ایل فٹ ماؤنٹ: سائیڈ ماؤنٹنگ کے لیے محوری فٹ بریکٹ

     --F/G فلانج: راڈ سائیڈ/ہیڈ سائیڈ فلانج پلیٹ فکسنگ

     -- C/D کلیویس: سوئنگ میکانزم کے لیے سنگل کلیویس/ڈبل کلیوس

     -- ای ٹرنیئن: ٹرن اوور اور سوئنگ موشن کے لیے ہیڈ سائیڈ ٹرنیئن ماؤنٹ

   2. اہم مشتق سیریز

     -- CDG1B: بلٹ میں مقناطیس کے ساتھ معیاری ڈبل ایکٹنگ

     -- CDG1S/T: سنگل ایکٹنگ اسپرنگ ریٹرن/اسپرنگ میں توسیع

     -- CDG1W: ڈبل راڈ ڈبل ایکٹنگ

     -- CDG1K: غیر گھومنے والی ہیکساگونل پسٹن راڈ

     -- CDG1R: محدود محوری جگہ کے لیے سلم ڈائریکٹ ماؤنٹ ورژن

     -- CDG1KR: ڈائریکٹ ماؤنٹ + نان گھومنے والی راڈ ڈبل ایکٹنگ

3-اسٹیپ فاسٹ سلیکشن گائیڈ

   1. بور کا انتخاب: مطلوبہ زور اور افقی بوجھ کا حساب لگائیں، ریزرو ≥50% حفاظتی مارجن؛ ہلکے درمیانے بوجھ اور طویل اسٹروک ایپلی کیشنز کے لیے CG1 کو ترجیح دیں۔

   2.  اسٹروک کی تصدیق: اضافی 10~20mm سفری مارجن شامل کریں؛ زیادہ سے زیادہ اسٹروک: ڈبل ایکٹنگ ≤1000mm، سنگل ایکٹنگ ≤300mm۔

   3. کنفیگریشن مماثلت

     -- آپریشن: ڈبل ایکٹنگ → B؛ واحد اداکاری بہار کی واپسی → S؛ مخالف موڑ کی ضرورت → K

     --کشن: لاحقہ شامل کریں جب آپریٹنگ سپیڈ 500mm/s

     -- پوزیشن فیڈ بیک: CDG1 مقناطیس سے لیس ماڈل کا انتخاب کریں، M9B/A93 آٹو سوئچز سے میچ کریں

ایک جملے کا خلاصہ

     SOLH CG1/CDG1 ایلومینیم ہلکا پھلکا راؤنڈ سلنڈر SMC CA1 سیریز، ملٹی ڈائریکشن پائپنگ کے ساتھ ہلکا پھلکا ڈیزائن، ایک سے زیادہ بڑھتے ہوئے انتخاب، پیکیجنگ، کنویئر اور الیکٹرانک آٹومیشن پروڈکشن لائنوں کے لیے مثالی لانگ اسٹروک لکیری ایکچیویٹر کے ساتھ مکمل طور پر قابل تبادلہ ہے۔
