برانڈ: SOLH از رچج ٹیکنالوجی

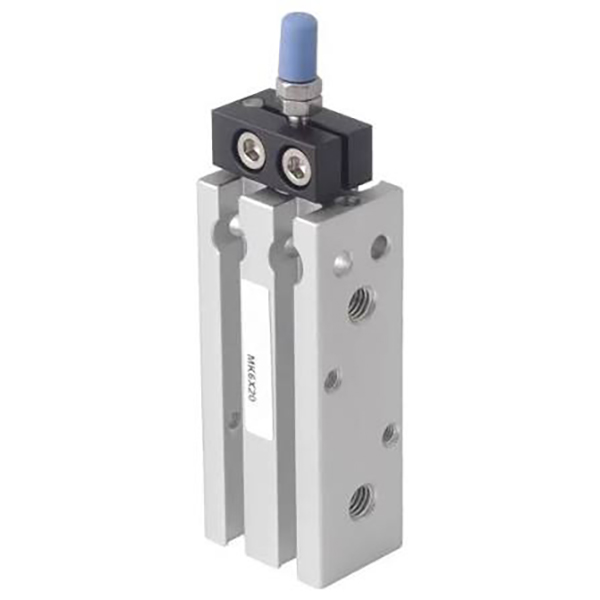

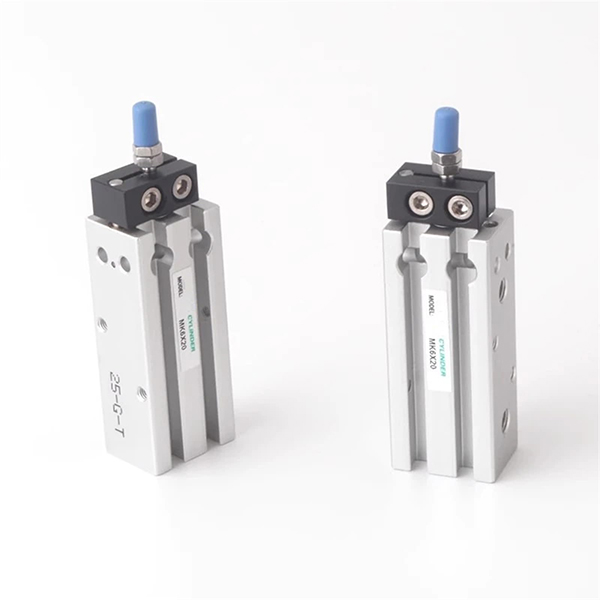

SOLH MK سیریز کا پتلا ملٹی ماؤنٹ سلنڈر بلٹ ان اینٹی روٹیشن میکانزم کے ساتھ MD سلنڈر کا اپ گریڈ ورژن ہے۔ اسکوائر باڈی بغیر کسی اضافی بریکٹ کے چھ سطحی تنصیب کی حمایت کرتی ہے۔ اینٹی ٹوئسٹ ڈھانچہ پسٹن راڈ کی گردش کو محدود کرتا ہے، ملٹی سلنڈر کی متوازی تنصیب کو قابل بناتا ہے، جو کہ کونیی پوزیشننگ کی ضروریات کے ساتھ محدود جگہ کی درستگی کے آٹومیشن کے لیے مثالی ہے۔ Airtac MD اور SMC CQS سیریز کے ساتھ براہ راست تبادلہ۔
--مربع پتلا ایلومینیم باڈی، مربوط اینٹی روٹیشن گائیڈ سلاٹ؛
-- ہارڈ انوڈائزڈ بیرل، کروم چڑھایا پسٹن راڈ، پائیدار اور ہلکا پھلکا؛
-- مکمل متغیرات: MK(ڈبل ایکٹنگ)، MSK(اسپرنگ ایکسٹینشن)، MTK(اسپرنگ ریٹریکٹ)، MKD(ڈبل راڈ)، MKJ(ڈبل راڈ ایڈجسٹ اسٹروک)؛ لاحقہ -S بلٹ میں مقناطیس کے لیے؛
--مخالف گردش درستگی ≤±0.5°، ورک پیس کونیی انحراف سے بچیں؛
- آگے، پیچھے، بائیں، دائیں، اوپر، نیچے کی طرف ماؤنٹ ایبل؛ ساتھ ساتھ متوازی اسمبلی کی حمایت؛
-- لچکدار مقناطیسی سوئچ کی تنصیب کے لیے دائرہ کار سینسر گرووز۔

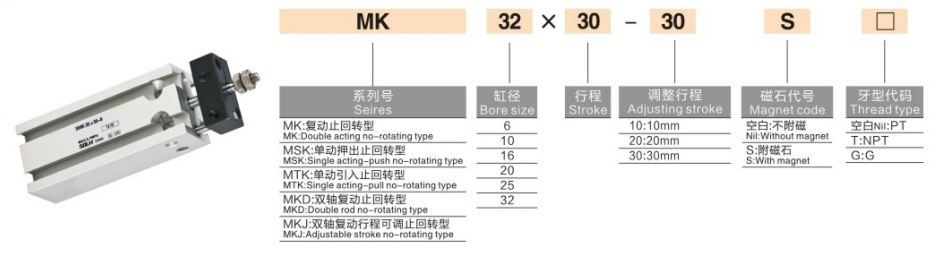

1. مثال: MK20-50-S
--MK: سیریز کوڈ؛ K = مخالف گردش؛ D = ڈبل راڈ؛ J = سایڈست اسٹروک
--20: بور کا سائز:6/10/16/20/25/32 ملی میٹر
--50: اسٹروک کی لمبائی 5~100mm
--S: بلٹ میں مقناطیس کی انگوٹی
|
پیرامیٹر |
تفصیلات |
| بور کا سائز |
6,10,16,20,25,32 ملی میٹر |
| آپریٹنگ پریشر |
ڈبل ایکٹنگ: 0.2~1.0MPa؛ سنگل ایکٹنگ: 0.15~1.0MPa |
| پروف پریشر |
1.5 ایم پی اے |
| درجہ حرارت |
غیر مقناطیس: -20~+70℃؛ مقناطیس ورژن: 0~+60℃ |
| پسٹن کی رفتار |
30~500 mm/s |
| کشن |
فکسڈ ربڑ بفر پیڈ |
| پورٹ تھریڈ |
M5 (φ6~25); G1/8 (φ32) |
| چکنا |
تیل سے پاک آپریشن |
| مخالف گردش |
درستگی ≤±0.5° |
|
بور (ملی میٹر) |
زور (N) |
کھینچنا (N) |
|
6 |
14 |
11 |
|
10 |
39 |
31 |
|
16 |
101 |
89 |
|
20 |
157 |
141 |
|
25 |
245 |
220 |
|
32 |
402 |
362 |
-- ورکنگ بوجھ کے لیے کم از کم 50% حفاظتی مارجن کے ساتھ بور کا انتخاب کریں۔
- عملی سفری اسٹروک میں 5~10mm الاؤنس شامل کریں۔ زیادہ سے زیادہ معیاری اسٹروک: 100 ملی میٹر؛
اگر پوزیشن کا پتہ لگانے کی ضرورت ہو تو -S ماڈل کا انتخاب کریں۔ سائیڈ لوڈ کی حالت کے لیے MKD ڈبل راڈ کو منتخب کریں۔
SOLH MK سکس سرفیس ماؤنٹ کمپیکٹ سلنڈر بلٹ ان اینٹی روٹیشن میکانزم سے لیس ہے، جو محدود جگہ والے آٹومیشن آلات میں درست پوزیشننگ اور کمپیکٹ ملٹی سلنڈر لے آؤٹ کے لیے موزوں ہے۔
