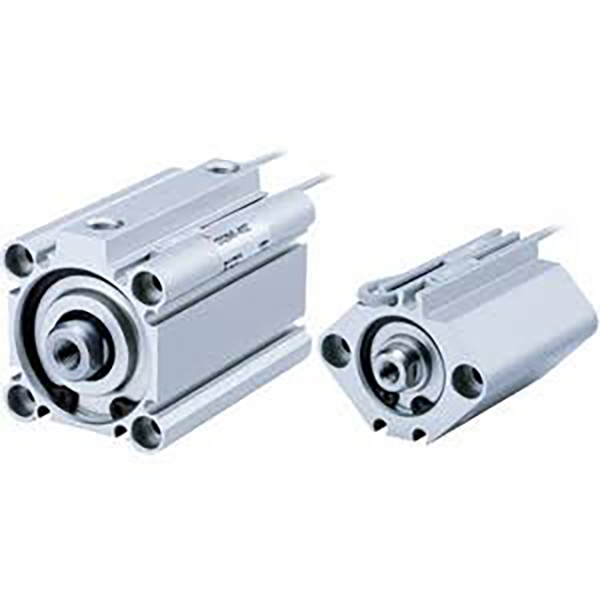

CQ2 سیریز کومپیکٹ پتلا نیومیٹک سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH CQ2 سیریز مربع کومپیکٹ پتلا سلنڈر، اصل CQ2 معیار کے ساتھ مکمل طور پر قابل تبادلہ۔ الٹرا شارٹ باڈی، لمبائی 50% بمقابلہ معیاری ٹائی راڈ سلنڈر کم ہو گئی۔ مکمل بور رینج φ4~200mm، وسیع پیمانے پر پیکنگ، آٹوموٹو، الیکٹرانکس اور جنرل آٹومیشن میں کلیمپنگ، پشنگ اور پوزیشننگ کے لیے استعمال کیا جاتا ہے۔

ساخت اور اہم خصوصیات

     --مربع الٹرا پتلا ایلومینیم باڈی، سخت انوڈائزڈ سطح، زیادہ سختی؛

     --کروم چڑھایا پسٹن راڈ، ہلکا پھلکا اور پائیدار؛

     - متعدد قسمیں: سنگل راڈ، ٹوئن راڈ، نان گھومنے والی راڈ، ایئر کشن، الٹرا شارٹ اسٹروک ورژن؛

     -- CDQ2 بلٹ ان میگنےٹ پوزیشن کا پتہ لگانے کے لیے؛ ملٹی سائیڈ سینسر گروووز، سوئچ باہر نہیں نکلتے۔

     -- معیاری ربڑ کا بمپر، تیز رفتار آپریشن کے لیے اختیاری ایئر کشن؛

     - تیل کے ذخائر کے ساتھ کم رگڑ مہر، تیل سے پاک آپریشن، سروس لائف ≥5 ملین سائیکل۔

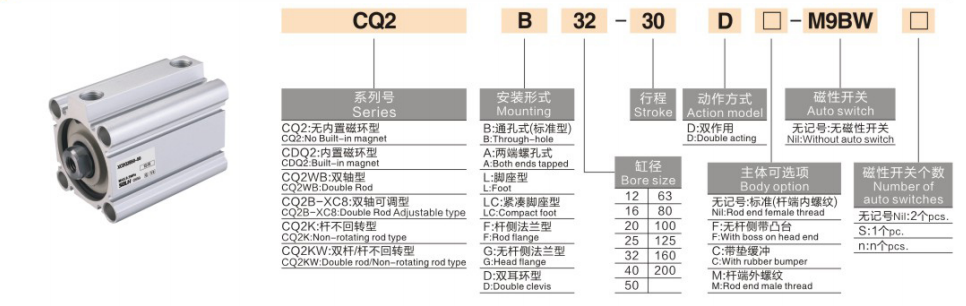

ماڈل کوڈنگ کا اصول

   1. مثال: CDQ2B25-50Z-M9B

     -- C: بلٹ ان مقناطیس (CDQ2)؛ کوئی C = غیر مقناطیسی CQ2

     --DQ2: سیریز کا نام

     -- بی = سنگل چھڑی؛ ڈبلیو = جڑواں چھڑی؛ K = غیر گھومنے والی چھڑی؛ KW = جڑواں اینٹی روٹیشن راڈ

     --25: بور کا سائز 4~200 ملی میٹر

     --50: اسٹروک کی لمبائی

     --Z: نیا ہلکا پھلکا معیاری ڈھانچہ

     --C: ایئر کشن آپشن

     --M9B: مقناطیسی سوئچ

تکنیکی وضاحتیں

تھیوریٹیکل تھرسٹ اینڈ پل فورس @0.5MPa (سنگل راڈ)

ایک جملے کا خلاصہ

     SOLH CQ2 یونیورسل کمپیکٹ پتلا نیومیٹک سلنڈر مکمل بور φ4~200mm کا احاطہ کرتا ہے، اختیاری ایئر کشن اور اینٹی روٹیشن راڈ کے ساتھ بھرپور ساختی تغیرات، خلائی بچت آٹومیشن آلات کے لیے سب سے زیادہ استعمال ہونے والا شارٹ اسٹروک ایکچویٹر۔
