برانڈ: SOLH از رچج ٹیکنالوجی

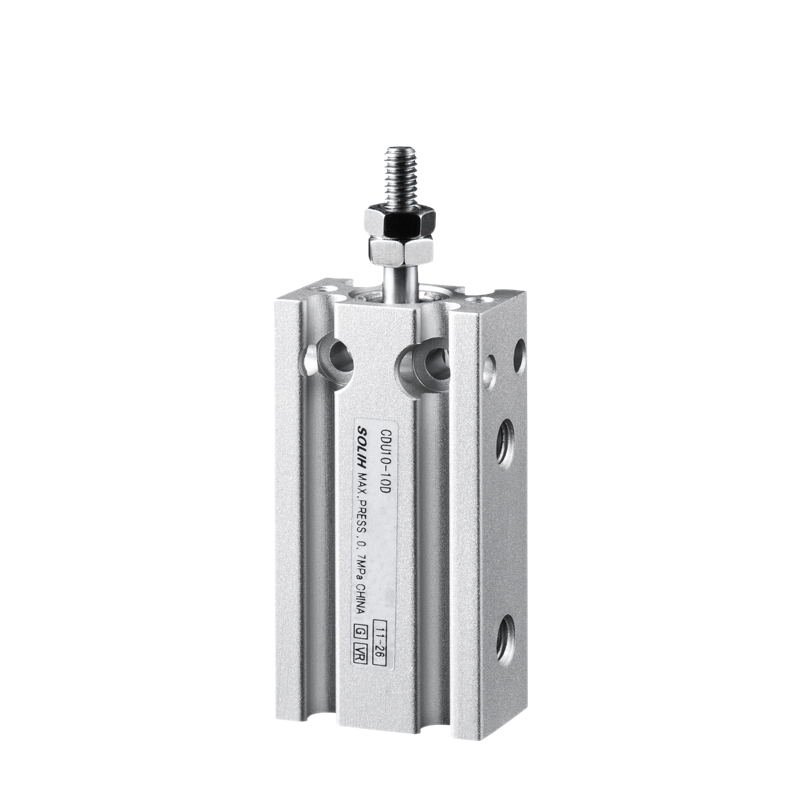

SOLH CU/CDU سیریز مستطیل بلاک فری ماؤنٹ سلنڈر۔ ملٹی سرفیس ماؤنٹنگ ہولز بغیر بریکٹ کے کسی بھی سمت میں براہ راست انسٹالیشن کے قابل بناتے ہیں۔ الٹرا پتلا کمپیکٹ ڈیزائن وسیع پیمانے پر ہلکے بوجھ کو دھکیلنے، کلیمپنگ اور آٹومیشن آلات میں پوزیشننگ کے لیے محدود تنصیب کی جگہ کے ساتھ استعمال کیا جاتا ہے۔
|
ماڈل |
فیچر |
درخواست |
| سی یو |
مقناطیس کی انگوٹی کے بغیر، مقناطیسی سوئچ فٹ نہیں ہوسکتا |
پوزیشن کے تاثرات کے بغیر لاگت کے لحاظ سے حساس منصوبے |
| CDU |
بلٹ ان مقناطیس، CMSH/DMSH مقناطیسی سینسر کو سپورٹ کرتا ہے۔ |
پوزیشن کا پتہ لگانے / واپس لینے کی ضرورت ہے۔ |
| CUK/CDUK |
غیر گھومنے والی پسٹن کی چھڑی |
ورک پیس کا زاویہ طے ہونا چاہیے، شافٹ کی گردش کو روکیں۔ |
| CUW/CDUW |
ٹوئن پسٹن راڈ، انٹیگریٹڈ گائیڈ، اینٹی ٹورشن |
سائڈ لوڈ اور آفسیٹ فورس کے ساتھ ایپلی کیشنز |
- ملٹی ڈائریکشن ماؤنٹنگ: نیچے، سائیڈ یا اینڈ فیس سے انسٹال کریں، بڑھتے ہوئے بریکٹ کو محفوظ کریں۔
- پتلا مستطیل جسم، معیاری ٹائی راڈ سلنڈر سے 40% پتلا؛
- متعدد ڈھانچے: معیاری سنگل راڈ، اینٹی روٹیشن راڈ، ڈبل گائیڈڈ راڈ؛
--بلٹ ان میگنیٹ ورژن (CDU) ایڈجسٹ ایبل سینسر سلاٹس کے ساتھ؛
-- خود چکنا اثر، تیل سے پاک مسلسل آپریشن؛
-- اثر اور شور کو کم کرنے کے لیے فکسڈ ربڑ بفر پیڈ۔

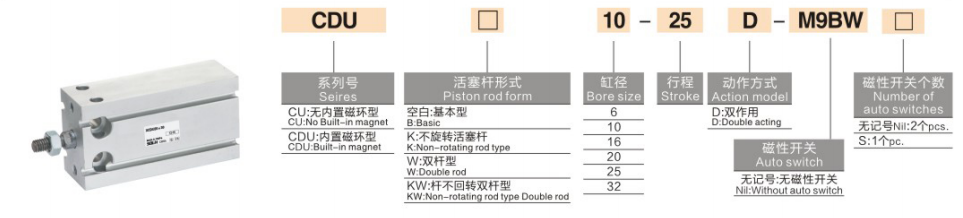

1. مثال: CDU16×30S
--CDU: سیریز کا نام، C=بلٹ ان میگنیٹ؛ K = غیر گھومنے والی چھڑی؛ ڈبلیو = ڈبل راڈ
--16: بور کا سائز (ملی میٹر): 6,10,16,20,25,32
--30: اسٹروک کی لمبائی (ملی میٹر)
--S: معیاری تفصیلات
|
پیرامیٹر |
تفصیلات |
| بور کا سائز |
6,10,16,20,25,32 ملی میٹر |
| معیاری اسٹروک |
5 ~ 60 ملی میٹر |
| اداکاری کی قسم |
ڈبل ایکٹنگ (پہلے سے طے شدہ)؛ واحد اداکاری کے موسم بہار کی واپسی / باہر توسیع |
| آپریٹنگ پریشر |
ڈبل ایکٹنگ: 0.05~0.7MPa؛ سنگل ایکٹنگ: 0.15~0.7MPa |
| پروف پریشر |
1.05 ایم پی اے |
| درجہ حرارت |
-10~60℃ (ہوا میں برف نہیں) |
| پسٹن کی رفتار |
50~500 mm/s |
| کشن |
دونوں سروں پر فکسڈ ربڑ بفر |
| پورٹ تھریڈ |
M5×0.8 (φ6/10)؛ PT1/8 (φ16~32) |
| چکنا |
تیل سے پاک آپریشن |
|
بور (ملی میٹر) |
تھرسٹ/پل ایریا |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19.8 / 17.8 |
|
10 |
78.5 / 70.7 |
15.7 / 14.1 |
31.4 / 28.3 |
47.1 / 42.4 |
54.9 / 49.5 |
|
16 |
201.1 / 181.0 |
40.2 / 36.2 |
80.4 / 72.4 |
120.7 / 108.6 |
140.8 / 126.7 |
|
20 |
314.2 / 282.7 |
62.8 / 56.5 |
125.7 / 113.1 |
188.5 / 169.6 |
219.9 / 197.9 |
|
25 |
490.9 / 452.4 |
98.2 / 90.5 |
196.4 / 181.0 |
294.5 / 271.4 |
343.6 / 316.7 |
|
32 |
804.2 / 754.8 |
160.8 / 151.0 |
321.7 / 301.9 |
482.5 / 452.9 |
562.9 / 528.4 |
--3C اور سیمی کنڈکٹر مائیکرو جگ، اسٹاپپر، پریس فٹنگ؛
--جنرل آٹومیشن کلیمپنگ، پوزیشننگ اور میٹریل سوئچنگ؛
-- گھریلو آلات اور ہارڈویئر اسمبلی؛ پیکیجنگ لائٹ بوجھ چھانٹنے کا سامان۔
SOLH CU/CDU مستطیل فری ماؤنٹ نیومیٹک سلنڈر ملٹی اینگل بریکٹ لیس انسٹالیشن کو سپورٹ کرتا ہے، نان روٹیٹنگ اور ڈبل گائیڈڈ راڈ ویریئنٹس کے ساتھ، بڑے پیمانے پر شارٹ اسٹروک لائٹ ڈیوٹی آٹومیشن پوزیشننگ اور کلیمپنگ کے لیے استعمال ہوتا ہے۔
