VM4 (VM400) سیریز میڈیم 3-پورٹ پاپیٹ مکینیکل والو

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     VM4 (VM400) سیریز ایک درمیانے سائز کا 3-پورٹ پاپیٹ مکینیکل والو ہے جو SMC کے اصل ماڈلز کے ساتھ مکمل طور پر تبدیل ہوتا ہے، جو منی VM1 اور ہائی فلو معیاری VM2 سیریز کے درمیان واقع ہے۔ یہ ویکیوم (-100kPa) سے لے کر یونیورسل Rc1/8 پورٹ، ڈوئل سائیڈ/باٹم پائپنگ لے آؤٹ، مضبوط دھاتی تعمیر، الٹرا لانگ سروس لائف اور مکمل تبادلہ ایکچیویٹر ہیڈز کے ساتھ 1.0MPa مثبت دباؤ تک مکمل آپریٹنگ رینج کو سپورٹ کرتا ہے۔ عام آٹومیشن آلات پر اسٹروک کی حد کا پتہ لگانے، دستی جاگ آپریشن اور حفاظتی انٹرلاک سرکٹس کے لیے وسیع پیمانے پر اپنایا گیا ہے۔

بنیادی تکنیکی وضاحتیں

  1. بنیادی عمومی پیرامیٹرز

     --  سیریز کا کوڈ: VM400 (مختصر نام VM4)

     --  سرکٹ کی قسم: 3/2-طریقہ؛ عام طور پر بند (NC معیاری)، عام طور پر کھلا (کوئی اختیاری نہیں۔

     --  ساخت: ڈائریکٹ ایکٹنگ پاپیٹ ٹائپ، ٹائٹ سیلنگ، ڈسٹ پروف، توسیعی سروس لائف

     --  قابل اطلاق سیال: کمپریسڈ ہوا، غیر فعال گیس

     --  آپریٹنگ پریشر کی حد: -100kPa ~ 1.0MPa (ویکیوم ہم آہنگ، VM2 پر فائدہ)

     --  محیطی اور درمیانہ درجہ حرارت: -5 ~ +60 ℃ (اندرونی برف کی اجازت نہیں ہے)

     --  پورٹ تھریڈ: Rc1/8 (01)؛ اختیاری NPT1/8 (N01), G1/8 (F01)

     --  بہاؤ کی کارکردگی: موثر سیکشنل ایریا 7mm²، Cv = 0.38

     -- خالص وزن: معیاری بیس ماڈل 110 گرام

     --  پائپنگ لے آؤٹ: سائیڈ پورٹ (01)، نیچے کی بندرگاہ (00)

     --  چکنا: پھسلن سے پاک؛ ISO VG32 ٹربائن آئل چکنا اختیاری

     --زیادہ سے زیادہ سوئچنگ فریکوئنسی: پش بٹن/رولر ایکچیوٹرز کے لیے 60 سائیکل/منٹ؛ نوب / سلیکٹر ہیڈز کے لیے 6 سائیکل/منٹ

     --  شاک اور کمپن مزاحمت: 1000m/s² اثر مزاحمت، 70m/s² کمپن مزاحمت (بھاری صنعتی گریڈ)

  2. بیرونی مجموعی ابعاد (ملی میٹر)

     --  سائیڈ پورٹ ورژن: 18 × 30 × 57

     --  نیچے پورٹ ورژن: 18 × 30 × 62

  3. 3-پورٹ سرکٹ کی تعریف اور منطق

     -- پورٹ 1(P): مین ایئر سپلائی انلیٹ

     --  پورٹ 2(A): کنٹرول سگنل آؤٹ پٹ پورٹ

     --  پورٹ 3(R): ایگزاسٹ پورٹ

     --  NC عام طور پر بند منطق: غیر فعال → P A سے کٹا ہوا، A ایگزاسٹ R سے منسلک؛ ایکٹیویشن → P A سے جڑنے کے بعد، A ایگزاسٹ R کو منقطع کر دیتا ہے۔

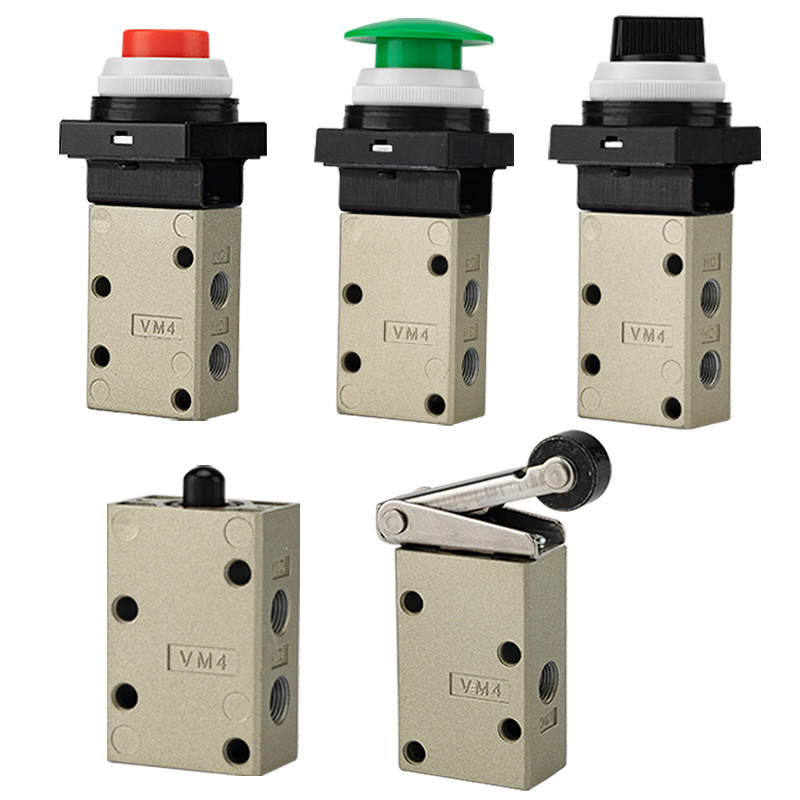

قابل تبادلہ ایکچیویٹر ہیڈز کی مکمل رینج

  1. رولر لیور کی قسم (اسٹروک لمیٹ سینسنگ کے لیے سب سے زیادہ مقبول)

     --VM431: معیاری POM پلاسٹک رولر لیور

     --VM431S: بھاری کھرچنے سے مزاحم مسلسل آپریشن کے لیے سخت سٹیل رولر لیور

     -- VM432: ریورس ٹرگر غلط آپریشن کو ختم کرنے کے لیے یک طرفہ اینٹی ریباؤنڈ رولر لیور

 2. سیدھے پلنجر کی قسم

     --VM430: معیاری سٹریٹ پلنگر بیس ماڈل، اپنی مرضی کے مطابق خصوصی ایکچوایٹر منسلکات کو سپورٹ کرتا ہے۔

  3. پش بٹن اور مشروم ایمرجنسی اسٹاپ ہیڈز (دستی جاگ اور سیفٹی انٹرلاک)

     --VM432: فلیٹ معیاری پش بٹن

     --VM432Y: ایمرجنسی اسٹاپ کے لیے زیادہ مرئی پیلے مشروم کا سر

     --VM432R: ریڈ مشروم ایمرجنسی اسٹاپ بٹن

     --VM432G: سبز اشارے کا پش بٹن

  4. نوب / سلیکٹر / لاک ایبل سیفٹی ایکچویٹرز

     --VM434: 2-پوزیشن / 3-پوزیشن روٹری سلیکٹر نوب

     --VM435: حادثاتی غلط ٹرگرنگ کو روکنے کے لیے لاک ایبل پش بٹن

     -- VM436: ٹوگل ہنگ لیور ایکچیویٹر

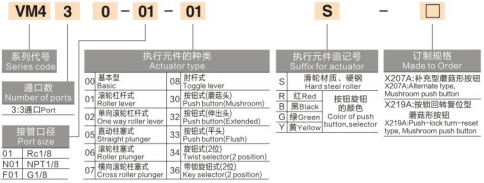

ماڈل کوڈ کی وضاحت

 1. (مثال: VM431-01-01S)

     --VM431: 3-پورٹ سرکٹ + رولر لیور ایکچوایٹر

     -- 01: پورٹ تھریڈ کوڈ (Rc1/8=01؛ N01=NPT1/8؛ F01=G1/8)

     -- 01: سائیڈ پورٹ پائپنگ لے آؤٹ (00 = نیچے پورٹ لے آؤٹ)

     -- S: سخت سٹیل رولر (کوئی لاحقہ نہیں = معیاری POM پلاسٹک رولر)

     -- رنگ لاحقہ نشان: Y=پیلا مشروم، R=سرخ مشروم، G=سبز پش بٹن

  2. مقبول معیاری ماڈلز

     --VM431-01-01A: 3-پورٹ POM رولر لیور، Rc1/8 سائیڈ پورٹ (عالمگیر عمومی مقصد ماڈل)

     --VM431S-01-01A: 3-پورٹ سخت سٹیل رولر، ہیوی ڈیوٹی رگڑنے کے خلاف مزاحم کام کے حالات

     --  VM430-01-00A: 3-پورٹ سیدھا پلنگر، حسب ضرورت ایکچیویٹر اسمبلی کے لیے نیچے کی بندرگاہ

     -- VM432Y-01-01A: 3-پورٹ پیلے مشروم ہیڈ ایمرجنسی اسٹاپ والو

بنیادی مصنوعات کے فوائد

     -- الٹرا وائیڈ ڈوئل ویکیوم اور مثبت پریشر رینج: -100kPa ویکیوم سے 1.0MPa تک مستحکم آپریشن، ویکیوم جذب اور معیاری مثبت پریشر سرکٹس دونوں کے ساتھ مطابقت رکھتا ہے (VM2 ویکیوم کو سپورٹ نہیں کرسکتا)

     - قابل اعتماد پاپیٹ سگ ماہی کی تعمیر: بہترین ہوا کی تنگی، دھول کی آلودگی کے خلاف مزاحمت، تیز ردعمل اور انتہائی طویل سائیکل سروس کی زندگی

     - یونیورسل Rc1/8 معیاری دھاگہ: عام آٹومیشن آلات کے لیے بڑے پیمانے پر اپنایا گیا پورٹ سائز جس میں زبردست تبادلہ ہوتا ہے۔

     -- ڈوئل سائیڈ / نیچے پائپنگ لے آؤٹ: گھنے پینل اسٹیکنگ اور محدود جگہ کے آلات کے لیے لچکدار انسٹالیشن لے آؤٹ

     --مکمل فل سیریز ایکچیویٹر پورٹ فولیو: رولر لیور، پلنگر، فلیٹ پش بٹن، کلر مشروم ہیڈ، روٹری نوب اور لاک ایبل ہیڈز مکمل طور پر سٹروک کی حد، دستی جاگ، ایمرجنسی اسٹاپ اور سلیکٹر کنٹرول ڈیمانڈز کا احاطہ کرتے ہیں۔

     -- ہیوی ڈیوٹی صنعتی مضبوط تعمیر: ٹھوس دھاتی والو باڈی، اختیاری سخت سٹیل رولر اور سخت مسلسل پیداواری لائنوں کے لیے اعلی جھٹکا/وائبریشن مزاحمت

     -- لیبریکیشن فری مینٹیننس فری ڈیزائن: کم آپریٹنگ لاگت اور صاف آئل فری ایئر سرکٹ ماحول

عام صنعتی درخواست کے منظرنامے۔

     -- آلات کے اسٹروک کی حد کا پتہ لگانا: رولر لیور ایکچیویٹر کے ساتھ سلنڈر اور سلائیڈ ٹیبل فل پوزیشن فیڈ بیک

     -- ویکیوم جذب اور ریلیز کنٹرول سرکٹس (-100kPa منفی دباؤ پر مستحکم آپریشن)

     -- پینل پش بٹن ایکچویٹرز کے ذریعے دستی جاگ ٹیسٹ اور آلات کی کمیشننگ

     --مشین سیفٹی ایمرجنسی انٹر لاک: تیز ہوائی سرکٹ بند کرنے کے لیے پیلا/سرخ مشروم کا سر

     -- کلیمپنگ / ان کلیمپنگ لوپس کے لیے جگ اور فکسچر نیومیٹک سوئچنگ

     -- پیکجنگ، پرنٹنگ اور ٹیکسٹائل مشینری ہائی فریکوئنسی مکینیکل ٹرگر کنٹرول

     -- چھوٹا خودکار ورک سٹیشن پوزیشن سگنل فیڈ بیک اور مکینیکل سیفٹی انٹر لاک سرکٹس

انتخاب کا موازنہ ٹیبل: VM1/VM2/VM4 سیریز

ایک جملے کا خلاصہ

     SOLH VM4 میڈیم 3-پورٹ پاپیٹ مکینیکل والو یونیورسل Rc1/8 پورٹ، Cv=0.38 فلو کی گنجائش، مکمل ویکیوم ~1.0MPa پریشر کمپیٹیبلٹی، قابل اعتماد پاپیٹ سیلنگ، مکمل قابل تبادلہ ایکچیوٹرز اور ڈوئل سائیڈ/باٹم پائپنگ کنٹرول کے طور پر پریزروی میڈیم کے طور پر لیس ہے۔ کام کرنے کے تمام حالات جن میں ویکیوم آپریشن، رگڑنے کی مزاحمت اور طویل مدتی مستحکم کارکردگی کی ضرورت ہوتی ہے۔
