VZM500 (VZM5) سیریز 5/2-طریقہ مکینیکل والو

VZM500 (VZM5)‎ سیریز 5/2-طریقہ مکینیکل والو | درمیانے بہاؤ لچکدار مہر نیومیٹک کنٹرول والو

برانڈ: SOLH by Richge Technology | ایس ایم سی ہم آہنگ 5-پورٹ مکینیکل ایکچویٹڈ نیومیٹک والو

1. پروڈکٹ کا جائزہ

     SOLH VZM5 (VZM500) سیریز ایک ہے۔درمیانے سائز کا 5/2 طرفہ مکینیکل کنٹرول والو SMC معیار کے ساتھ مکمل طور پر ہم آہنگ۔ اعلی وشوسنییتا لچکدار ربڑ کی مہر کے ڈھانچے کو اپناتے ہوئے، اس میں 0.6 تک Cv ویلیو کے ساتھ مستحکم سگ ماہی، تیز ردعمل اور بہترین درمیانے بہاؤ کی کارکردگی ہے۔ معیاری Rc1/8 پورٹ اور مکمل اختیاری ایکچیویٹر ہیڈز سے لیس، یہ مکینیکل لمٹ ٹرگرنگ، مینوئل جاگ کنٹرول اور سیفٹی سرکٹ انٹر لاک کو سپورٹ کرتا ہے۔ لچکدار فٹ ماؤنٹنگ اور کئی گنا مربوط تنصیب، اعلی تعدد کی پائیداری اور وسیع دباؤ کی موافقت کے ساتھ، یہ دوہری سلنڈر سنکرونائزیشن، نیومیٹک سرکٹ سوئچنگ اور خودکار پیداوار لائنوں میں مکینیکل حد کنٹرول کے لیے معیاری مرکزی دھارے کے ماڈل کے طور پر کام کرتا ہے۔

2. بنیادی تکنیکی تفصیلات

3. پورٹ ڈیفینیشن اور سرکٹ موڈ

  3.1 معیاری 5/2-طریقہ موڈ (دوہری کنٹرول / مکینیکل کنٹرول)

     1(P) = ایئر سپلائی پورٹ، 2(A) = مثبت آؤٹ پٹ پورٹ، 3(B) = ریورس آؤٹ پٹ پورٹ، 4(EXH) = ایگزاسٹ پورٹ، 5(EXH) = ایگزاسٹ پورٹ۔ دو طرفہ سوئچنگ اور نیومیٹک ایکچیوٹرز کے تیزی سے اخراج کا احساس کرتا ہے۔

  3.2 اختیاری 5/3-طریقہ موڈ (درمیانی پوزیشن)

     اختیاری درمیانی بند قسم اور درمیانی دباؤ سے نجات کی قسم، نیومیٹک پوزیشننگ، دباؤ کو برقرار رکھنے اور اسٹروک کنٹرول کے عین مطابق تقاضوں کے مطابق۔

  3.3 پائلٹ پورٹ کی تفصیلات

     EXH پائلٹ پورٹ M5×0.8 تھریڈ کو اپناتا ہے۔ بیرونی پائلٹ ورژن آزاد ایئر سورس کنٹرول کو سپورٹ کرتا ہے، جو سنٹرلائزڈ نیومیٹک کنٹرول اور بڑے فلو لوپ میچنگ منظرناموں کے لیے موزوں ہے۔

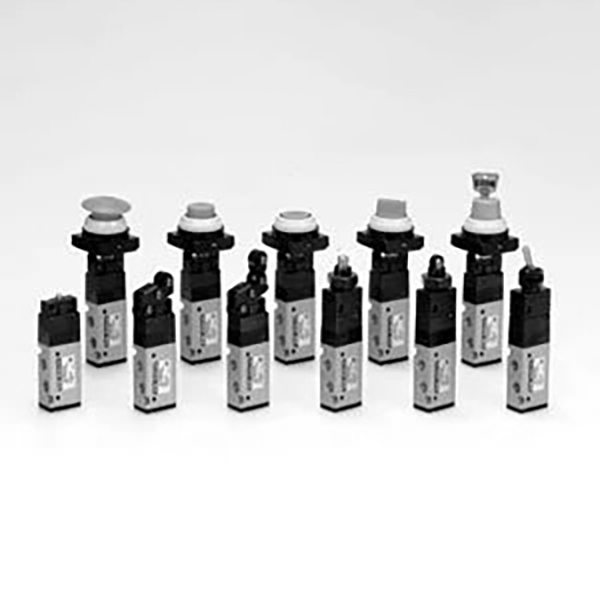

4. مکمل سیریز ایکچویٹر ہیڈ کے اختیارات

5. ماڈل کوڈنگ کے اصول اور عام ماڈل

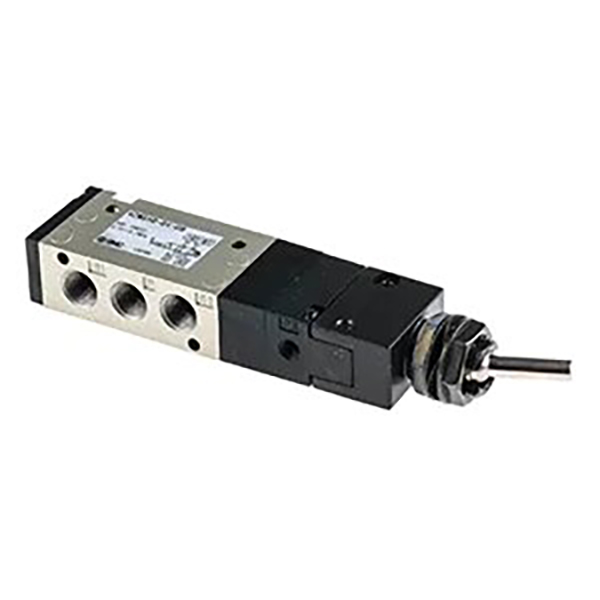

  5.1 ماڈل کی تشریح (مثال: VZM550-01-08)

     • VZM550: معیاری 5/2 طرفہ لچکدار مہر بنیادی مکینیکل والو

     • پورٹ کوڈ: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • ایکچیویٹر کوڈ: 08 = ٹوگل لیور؛ 01 = رولر لیور؛ 30=پش بٹن؛ 37=پش پل

     • اختیاری لاحقہ: -L = پاؤں کے بریکٹ کے ساتھ؛ -3=5/3 طرفہ قسم؛ P = بیرونی پائلٹ کی قسم

  5.2 گرم فروخت ہونے والے معیاری ماڈلز

     • VZM550-01-01: 5/2 طرفہ، بنیادی رولر لیور، Rc1/8 پورٹ، عام مکینیکل حد کے منظرناموں کے لیے ترجیحی

     • VZM550-01-30: 5/2 طرفہ، پش بٹن کی قسم، Rc1/8 پورٹ، دستی سامان جاگ اور ڈیبگنگ کے لیے موزوں

     • VZM550-01-37: 5/2 طرفہ، پش پل ٹائپ، Rc1/8 پورٹ، دستی لاکنگ اور اینٹی غلط آپریشن کنٹرول کے لیے

     • VZM550-01-02: 5/2-طریقہ، یک سمت رولر لیور، Rc1/8 پورٹ، پیشہ ورانہ اینٹی ریباؤنڈ حد کنٹرول

6. بنیادی مصنوعات کے فوائد

  6.1 معیاری درمیانہ بڑا بہاؤ

     یونیورسل Rc1/8 پورٹ اور Cv=0.6 فلو کوفیشینٹ سے لیس، میڈیم فلو نیومیٹک سرکٹس کو بالکل مماثل کرتے ہوئے، دوہری سلنڈروں کے مستحکم ہم آہنگی کے عمل اور متعدد ایکچیوٹرز کے قابل اعتماد ربط کو محسوس کرتے ہوئے۔

  6.2 اعلی استحکام لچکدار سگ ماہی

     مربوط ربڑ والو کور لچکدار سگ ماہی ڈھانچہ کو اپناتا ہے، جس میں صفر رساو، مستحکم پریشر ہولڈنگ اور تیز ردعمل کی رفتار ہوتی ہے۔ یہ روایتی صنعتی کام کے حالات کے تحت طویل خدمت زندگی اور انتہائی کم دیکھ بھال کی لاگت فراہم کرتا ہے۔

  6.3 مکمل کوریج ٹرگر موڈز

     رولر، پلنجر، ٹوگل لیور، بٹن اور پش پل کی قسمیں مکمل طور پر ایکچیویٹر کے اختیارات مکمل طور پر مکینیکل حد، خودکار ٹرگرنگ، مینوئل ڈیبگنگ اور سیفٹی انٹر لاک ایپلی کیشن کے منظرناموں کا احاطہ کرتی ہیں۔

 6.4 متنوع لچکدار تنصیب

     آزاد فٹ بریکٹ کی تنصیب اور کئی گنا مربوط کلسٹر تنصیب کی حمایت کرتا ہے۔ صوابدیدی EXH بندرگاہوں کو ایگزاسٹ کے لیے پائپ کیا جا سکتا ہے، گھنے پینل لے آؤٹ اور محدود تنصیب کی جگہ کے مطابق۔

  6.5 اعلی تعدد صنعتی استحکام

     بہترین اثر اور کمپن مزاحمت کے ساتھ 300c.p.m ہائی فریکوئنسی سائیکلک آپریشن کو سپورٹ کرتا ہے۔ یہ بھاری صنعتی سازوسامان کے طویل مدتی مسلسل آپریشن کو مستحکم طور پر ڈھال لیتا ہے۔

  6.6 بیرونی پائلٹ قابل توسیع ڈیزائن

     اختیاری بیرونی پائلٹ کنٹرول موڈ ریموٹ اور سنٹرلائزڈ ایئر سورس کنٹرول کو محسوس کرتا ہے، بڑے بہاؤ والے مین سرکٹس اور خودکار مربوط نیومیٹک سسٹمز کے مماثل مطالبات کو پورا کرتا ہے۔

7. عام درخواست کے منظرنامے۔

     • دوہری سلنڈر سنکرونس کنٹرول: چلانے کی مستقل مزاجی کو بہتر بنانے کے لیے خودکار آلات میں ڈبل سلنڈرز کی ہم آہنگی کوآپریٹو ایکشن کو یقینی بنائیں۔

     • نیومیٹک سرکٹ سوئچنگ: جیگس اور فکسچر کی کلیمپ/انکلمپ سوئچنگ، اسٹیشن سوئچنگ اور نیومیٹک لوپ ڈائریکشنل کنٹرول۔

     • مکینیکل حد کو متحرک کرنا: اسٹروک ان پلیس سگنل ٹرگرنگ اور رولر لیور ایکچیوٹرز کے ذریعے مکینیکل انٹر لاک تحفظ۔

     • دستی آپریشن کنٹرول: آلات کی ڈیبگنگ، مینوئل جاگ اسٹارٹ/اسٹاپ اور پینل مینوئل کنٹرول بذریعہ بٹن اور پش پل اقسام۔

     • سیفٹی پروٹیکشن سرکٹ: لاک ایبل اور مشروم ہیڈ ایکچیوٹرز کے ساتھ ایمرجنسی اسٹاپ ری سیٹ اور سیفٹی ڈور انٹر لاک پروٹیکشن۔

     • انڈسٹری جنرل آٹومیشن: اعلی تعدد پوزیشن کنٹرول اور پیکیجنگ، پرنٹنگ اور الیکٹرانک مینوفیکچرنگ آلات کے لیے ملٹی ایکچوایٹر لنکیج۔

8. VM سیریز ماڈل کے انتخاب کا موازنہ

ایک جملے کا خلاصہ

     SOLH VZM500 (VZM5) سیریز 5/2 طرفہ مکینیکل والو انٹیگریٹRc1/8 معیاری بندرگاہ، Cv0.6 درمیانے بڑے بہاؤ، مکمل سیریز ملٹی فنکشن ایکچیوٹرز اور لچکدار تنصیب کے طریقےخودکار ڈوئل سلنڈر سنکرونس کنٹرول اور نیومیٹک سرکٹ سوئچنگ سسٹمز کے لیے معیاری مرکزی دھارے کا بنیادی جزو ہونے کی وجہ سے۔
