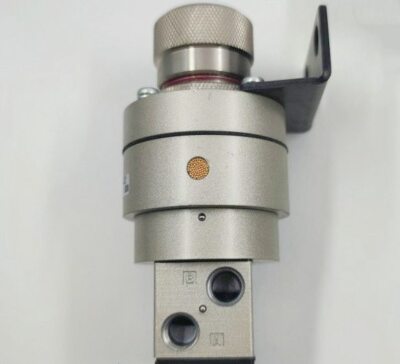

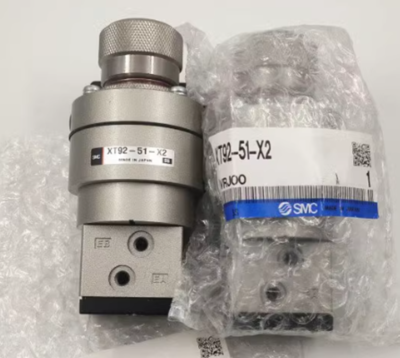

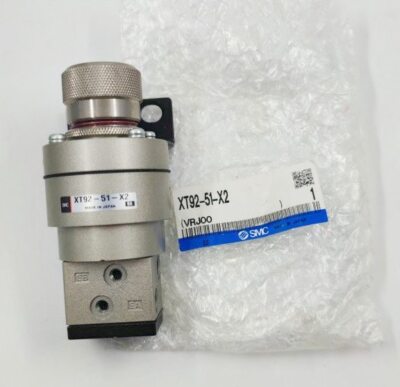

XT92-51-X2 پریسجن پریشر کا پتہ لگانے والا والو

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     XT92-51-X2 SOLH Richge برانڈ کے تحت UTC اپنی مرضی کے مطابق خصوصی والو ہے۔ یہ عام پریسجن پریشر ریگولیٹرز سے بنیادی طور پر مختلف ہے اور کم پریشر سیفٹی پروٹیکشن اور نیومیٹک سگنل سوئچنگ کے لیے ایک سرشار ڈوئل پریشر ڈیٹیکشن والو کے طور پر کام کرتا ہے۔ یہ کسٹم یونٹ خودکار حفاظتی سرکٹس میں پریشر تھریشولڈ ٹرگرنگ اور ڈوئل سگنل انٹر لاک کنٹرول کے لیے تیار کیا گیا ہے۔

1. بنیادی تکنیکی تفصیلات (مکمل طور پر SMC ہم آہنگ)

     --ماڈل: XT92-51-X2 حسب ضرورت خصوصی ورژن

     ساخت کی قسم: ڈائریکٹ ایکٹنگ پریشر کا پتہ لگانے والا ڈوئل پریشر والو

     --پورٹ تھریڈ: Rc1/8، M5 پائپنگ کی متعلقہ اشیاء کے ساتھ ہم آہنگ

     - قابل اطلاق میڈیم: کمپریسڈ ہوا کو صاف کریں۔

     --سایڈست سوئچنگ پریشر کی حد: 0.1 ~ 0.5 MPa

     --زیادہ سے زیادہ ورکنگ پریشر: 0.8 ایم پی اے

     --پروف پریشر: 1.2 ایم پی اے

     --آپریٹنگ محیطی درجہ حرارت: -5℃ ~ +60℃

     --نیٹ وزن: تقریبا 300 گرام

     --بنیادی افعال: پریشر تھریشولڈ کا پتہ لگانا، کم پریشر سیفٹی انٹر لاک، ڈوئل ایئر سرکٹ سگنل سوئچنگ

2. 3/2-طریقہ لاجک پورٹ لے آؤٹ

     --P: مین ایئر سپلائی انلیٹ پورٹ

     --A/B: دو آزاد سوئچنگ آؤٹ پٹ پورٹس

     --R: بلٹ ان سائلنسر کے ساتھ ایگزاسٹ پورٹ

     - ٹاپ ایڈجسٹمنٹ نوب: حسب ضرورت پریشر ٹرگر تھریشولڈ سیٹ کرتا ہے (جیسے 0.4 MPa)

     - انسٹالیشن کے اختیارات: بریکٹ ماؤنٹنگ یا پینل ماؤنٹنگ

3. کام کرنے کا اصول

     جب سسٹم کا دباؤ پہلے سے طے شدہ حد سے زیادہ ہو جاتا ہے: ہوا پورٹ P سے پورٹ A تک جاتی ہے، جبکہ پورٹ B ایگزاسٹ R سے منسلک ہوتا ہے۔ جب سسٹم کا دباؤ پہلے سے طے شدہ حد سے نیچے آتا ہے: ہوا پورٹ P سے پورٹ B تک جاتی ہے، جب کہ پورٹ A ایگزاسٹ R سے منسلک ہوتا ہے۔ والو خود کار طریقے سے ہوا کا راستہ محسوس کرتا ہے اور p انٹرمیٹک پریشر کو مکمل طور پر سیفٹی لاک پر سوئچ کرتا ہے۔ منطقی سگنل کنٹرول

4. کارکردگی کا موازنہ: XT92-51-X2 VS ARP/IR پریسجن ریگولیٹرز

5. عام درخواست کے منظرنامے۔

     کم پریشر سیفٹی انٹرلاک: ہوا کا دباؤ پہلے سے طے شدہ قدر سے نیچے آنے پر سامان کو خودکار طور پر محفوظ اسٹینڈ بائی موڈ میں تبدیل کرتا ہے دوہری ایئر سپلائی آٹومیٹک سوئچنگ: جب مین پائپ لائن کا پریشر ناکام ہوجاتا ہے تو اسٹینڈ بائی ایئر سورس پر سوئچ کرتا ہے مشین پریشر پرمیشن انٹر لاک: ایئر پریشر درست حد تک پہنچنے تک آلات کے آغاز پر پابندی لگاتا ہے: انٹیگریٹڈ نیومیٹک یونٹ کے الگ الگ پریشر یونٹس کے الگ الگ دباؤ کی جگہ مجموعی طور پر ایئر سرکٹ کی ترتیب کو آسان بنانے کے لیے سوئچز اور solenoid والوز

ایک جملے کا خلاصہ

     کسٹم SOLH XT92-51-X2 پریشر کا پتہ لگانے والا والو کم پریشر سے تحفظ اور فکسڈ تھریشولڈ ایئر پاتھ سوئچنگ کو انجام دیتا ہے۔ یہ حفاظتی انٹرلاک سرکٹس کے لیے ایک خاص نیومیٹک لاجک جزو ہے اور اسے مسلسل پریسجن پریشر ریگولیشن کے لیے استعمال نہیں کیا جا سکتا۔
