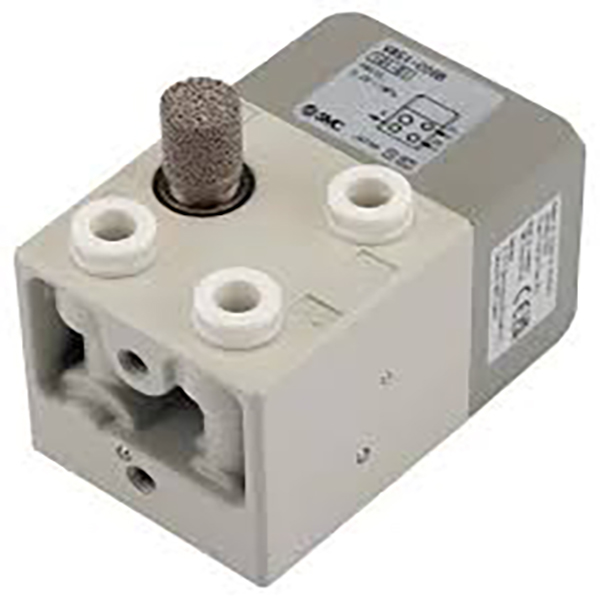

VR51 سیریز نیومیٹک ٹو ہینڈ سیفٹی کنٹرول والو

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     VR51 سیریز ایک سرشار نیومیٹک دو ہاتھ والا حفاظتی کنٹرول والو ہے۔ اس کی بنیادی حفاظتی منطق کے لیے ہوا کی پیداوار پیدا کرنے کے لیے دو آزاد بٹنوں کو بیک وقت 0.5 سیکنڈ کے اندر فعال کرنے کی ضرورت ہے۔ یہ خاص طور پر ہائیڈرولک پریسوں، ریوٹنگ مشینوں، کاٹنے والے آلات اور دیگر خطرناک مشینری پر ہاتھ کچلنے، چٹکی بھرنے اور کاٹنے کے حادثات کو روکنے کے لیے تیار کیا گیا ہے، جو EN ISO 13851 اور EN574 بین الاقوامی حفاظتی معیارات کے مطابق ہے۔

بنیادی کام کرنے کا اصول اور حفاظتی منطق

1. دوہری ان پٹ اور گیٹ منطق

     -- دو آزاد سگنل ان پٹ پورٹس P1 اور P2

     -- پورٹ A پر ایئر آؤٹ پٹ صرف اس وقت چالو ہوتا ہے جب دونوں ان پٹ سگنلز 0.5 سیکنڈ سے کم وقت کے فرق میں پہنچ جاتے ہیں۔

     -- آؤٹ پٹ ایئر سپلائی فوری طور پر منقطع ہو جاتی ہے اگر کوئی بٹن جاری ہو یا ایک سگنل ضائع ہو جائے۔

2. اندرونی مکینیکل ڈھانچہ

     -- 3/2 طرفہ 2-پوزیشن نیومیٹک لاجک والو بغیر بہار کی واپسی کے

     -- بلٹ ان 0.5 سیکنڈ ٹائم تاخیر کی نگرانی کا طریقہ کار سنگل ہینڈ سیکوینشل چیٹنگ آپریشن کو ختم کرنے کے لیے

     -- ایگزاسٹ پورٹ R پر پہلے سے نصب معیاری سائلنسر

مکمل تکنیکی وضاحتیں

     -- قابل اطلاق سیال: کمپریسڈ ہوا

     -- آپریٹنگ پریشر کی حد: 0.25 ~ 1.0 MPa

     -- پروف پریشر: 1.5 ایم پی اے

     -- محیطی درجہ حرارت: -5 ~ +60 ℃ (آئسنگ ممنوع ہے)

     -- پورٹ کے اختیارات: C06: φ6 میٹرک شعلہ ریٹارڈنٹ پش ان فٹنگ C07: 1/4" امپیریل شعلہ ریٹارڈنٹ پش ان فٹنگ

     -- خالص وزن: تقریبا 340 گرام

     -- حفاظتی سرٹیفیکیشنز: EN ISO 13851, EN574, CE, RoHS

 ماڈل کوڈ کی تعریف

1۔مثال: VR51-C06-B

     -- VR51: ​​دو ہاتھ والے حفاظتی والو کے لیے سیریز کوڈ

     -- C06 / C07: پش ان پورٹ سائز C06 = φ6 نلیاں کنیکٹر C07 = 1/4" نلیاں کنیکٹر

     -- سفکس بی: ماؤنٹنگ بریکٹ آپشن کوئی لاحقہ نہیں = ریئر پورٹ پائپنگ ورژن B = میٹل ماؤنٹنگ بریکٹ (VR51B) سے لیس

2.مقبول معیاری ماڈلز

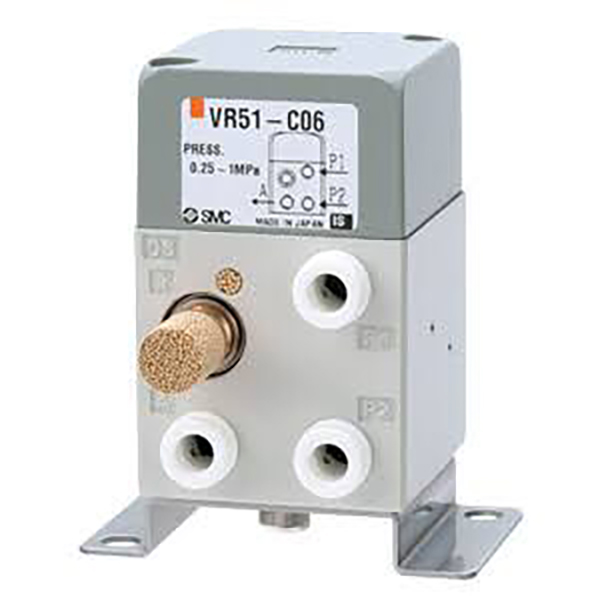

     --VR51-C06: φ6 پش ان، ریئر پائپنگ (سب سے زیادہ استعمال شدہ)

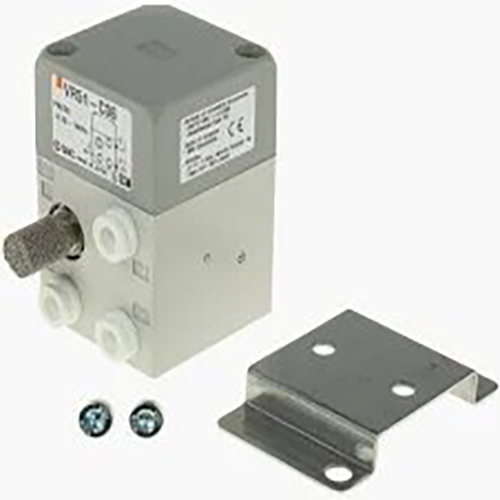

     --VR51-C06B: بڑھتے ہوئے بریکٹ کے ساتھ φ6 پش ان

     --VR51-C07: 1/4" پش ان، ریئر پائپنگ

بنیادی حفاظتی فوائد

1. لازمی ہم وقت ساز دو ہاتھ آپریشن اینٹی چیٹ ڈیزائن

     درست سگنل آؤٹ پٹ صرف اس وقت متحرک ہوتا ہے جب دونوں ہاتھ بٹنوں کو 0.5 سیکنڈ کے اندر ایکٹو کرتے ہیں۔ سنگل ہینڈ آپریشن آلات کو چالو نہیں کر سکتا۔ جب کوئی بٹن جاری ہوتا ہے تو مشین فوراً بند ہو جاتی ہے۔

2. اندرونی حفاظت کے لیے مکمل نیومیٹک تعمیر

     بغیر کسی برقی اجزاء کے 100% ہوا سے چلنے والا؛ بجلی کی ناکامی کے دوران حفاظت کی کارکردگی غیر متاثر رہتی ہے۔ دھماکہ پروف ڈھانچہ مرطوب، گرد آلود اور آتش گیر ورکشاپ کے ماحول میں قابل اعتماد طریقے سے کام کرتا ہے۔

3. مضبوط لانگ لائف مینٹیننس فری ڈھانچہ

     بہترین انسداد آلودگی کی صلاحیت کے ساتھ لباس مزاحم سپول ڈیزائن۔ چکنا فری آپریشن؛ سائلنسر کو سائٹ پر اسمبلی کام کا بوجھ کم کرنے کے لیے معیاری آلات کے طور پر شامل کیا گیا ہے۔

4. لچکدار کثیر جہتی تنصیب

     پیچھے یا نیچے پائپنگ لے آؤٹ کو سپورٹ کرتا ہے۔ اختیاری بڑھتے ہوئے بریکٹ مختلف مشین لے آؤٹ کے لیے آسان پینل اور آلات کے فریم کی تنصیب کو قابل بناتا ہے۔

عام سیفٹی ایپلیکیشن کے منظرنامے۔

     - نیومیٹک پریس اور ریوٹنگ مشینیں: ہاتھوں کو کچلنے والی چوٹوں سے بچنے کے لیے دو ہاتھ کا محرک

     - کاٹنے اور مونڈنے والی مشینری: کاٹنے کے حادثات کو روکنے کے لیے لازمی ڈبل بٹن ایکٹیویشن

     -- کلمپنگ اور پریس فٹ اسٹیشنز: پنچنگ کے خطرات کو ختم کرنے کے لیے حفاظتی انٹرلاک

     - انجکشن مولڈنگ اور سٹیمپنگ سے متعلق معاون سامان: سیف اسٹارٹ اپ انٹر لاک سرکٹ

     -- سیمی آٹومیٹک اسمبلی پروڈکشن لائنز: خطرناک آپریٹنگ زونز کے لیے ہاتھ سے تحفظ

ایک جملے کا خلاصہ

     SOLH VR51 آل نیومیٹک ٹو ہینڈ سیفٹی انٹر لاک والو کی خصوصیات بلٹ ان 0.5s سنکرونس ڈٹیکشن لاجک، مکمل EN ISO 13851 سیفٹی سرٹیفیکیشن، 3/2 طرفہ ڈیزائن اور شعلہ ریٹارڈنٹ پش ان فٹنگز، جو کہ تمام قسم کے ہینڈ پنچنگ کے عمل کو روکنے کے لیے معیاری حفاظتی جزو کے طور پر کام کرتی ہے۔
