برانڈ: SOLH از رچج ٹیکنالوجی
1۔ مصنوعات کی پوزیشننگ

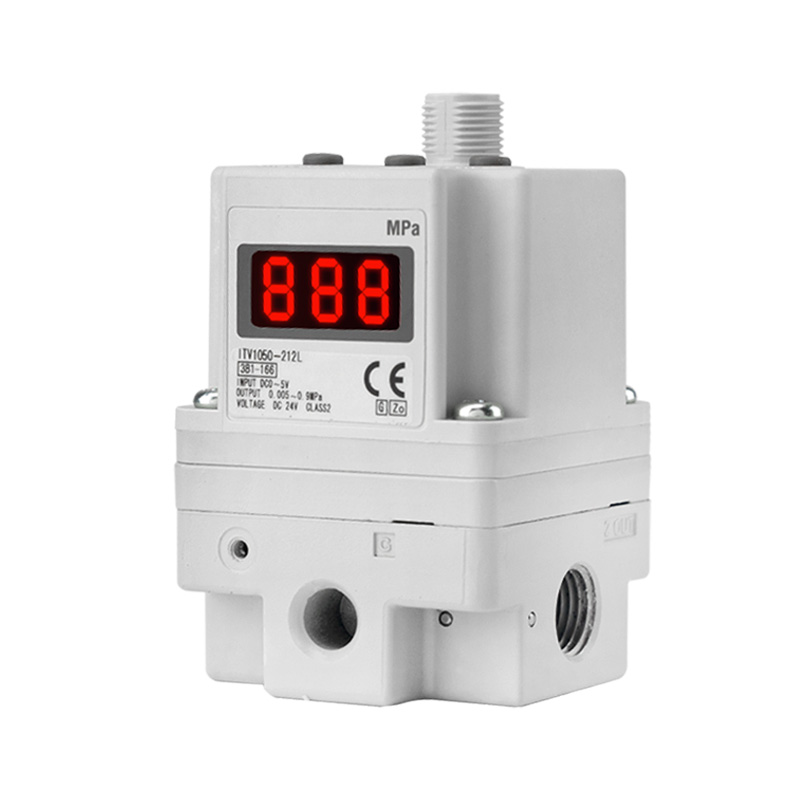

SOLH ITV سیریز ہائی فلو الیکٹرو نیومیٹک متناسب والو ایک SMC-انٹرچینج ایبل الیکٹرک ٹو نیومیٹک کنورژن جزو ہے۔ یہ الیکٹریکل کنٹرول سگنلز کے ذریعے بغیر کسی قدم کے مسلسل ہوا کے دباؤ کی ایڈجسٹمنٹ کا احساس کرتا ہے، خودکار، اعلیٰ درستگی والے ریموٹ پریشر ریگولیشن کو حاصل کرنے کے لیے دستی دباؤ کو کم کرنے والے والوز کو مکمل طور پر تبدیل کرتا ہے، اور خاص طور پر ہیوی ڈیوٹی بڑے بہاؤ والے ایئر سپلائی سرکٹس کے لیے موزوں ہے۔
2. بنیادی فعل اور اصول
-- بنیادی فنکشن: خودکار اور ریموٹ پریشر ریگولیشن کے لیے الیکٹرک کنٹرول سگنل کو سٹیپلیس ایڈجسٹ ایبل ایئر پریشر میں تبدیل کریں
-- ورکنگ اصول: بند لوپ الیکٹرو نیومیٹک متناسب فیڈ بیک سسٹم۔ بلٹ ان پریشر سینسر ریئل ٹائم میں آؤٹ پٹ پریشر کو مانیٹر کرتا ہے اور خود بخود انحراف کو درست کرتا ہے، کنٹرول کی شاندار درستگی اور تیز ردعمل کی رفتار فراہم کرتا ہے۔
--ماحولیاتی تحفظ کا درجہ: IP65 ڈسٹ پروف اور سپلیش پروف، سخت صنعتی ورکشاپ کے حالات میں مستحکم آپریشن
|
سیریز کوڈ |
سایڈست دباؤ کی حد (MPa) |
زیادہ سے زیادہ بہاؤ کی شرح (L/min ANR) |
پورٹ تھریڈ کا سائز |
عام درخواست کے منظرنامے۔ |
| ITV1100 |
0.005–0.1 / 0.005–0.5 / 0.005–0.9 |
800 |
1/8" 1/4" |
منی بہاؤ صحت سے متعلق مائیکرو کنٹرول |
| ITV2100 |
0.005–0.5 |
2190 |
1/4" 3/8" |
میڈیم فلو یونیورسل آٹومیشن سرکٹس |
| ITV3100 |
0.005–0.9 |
4400 |
1/4"، 3/8"، 1/2" |
بڑے ایکچیوٹرز کے لیے تیز رفتار ہوا کی فراہمی |
-- قابل اطلاق سیال: خشک کمپریسڈ ہوا
-- زیادہ سے زیادہ انلیٹ سپلائی پریشر: 1.0 ایم پی اے
-- محیطی اور درمیانہ درجہ حرارت: -5 ~ +60 ℃
-- پاور سپلائی: DC24V ±10% (جزوی ورژن DC12–15V کو سپورٹ کرتے ہیں)
-- بجلی کی کھپت: ≤4W (مواصلات سے لیس ماڈل)
-- مانیٹر آؤٹ پٹ سگنل: اینالاگ DC1–5V لکیری اصل آؤٹ پٹ پریشر کے ساتھ
-- پورٹ تھریڈ کے اختیارات: Rc/NPT/G متوازی تھریڈ، فوری پش ان فٹنگز اختیاری
1. دستیاب کنٹرول سگنلز
-- اینالاگ ان پٹ (مین اسٹریم): DC0–10V وولٹیج سگنل، 4–20mA موجودہ سگنل
- ملٹی اسٹیج پر سیٹ: 4 پوائنٹ / 16 پوائنٹ I/O فکسڈ پریشر پری سیٹ فنکشن
-- فیلڈ بس کمیونیکیشن: RS-232C، CC-Link، DeviceNet، PROFINET، EtherNet/IP (سرشار کمیونیکیشن بورڈ لوازمات کی ضرورت ہے)

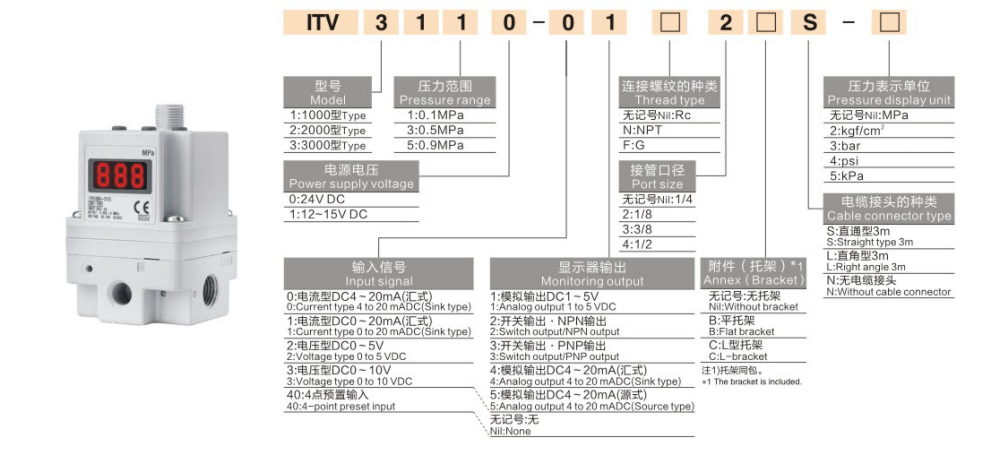

2. ماڈل کوڈ کی مثال:ITV2050-31F2BN3
-- ITV2050: ITV2000 میڈیم فلو سیریز
-- 31: G1/4 پورٹ تھریڈ
-- F: فلیٹ بڑھتے ہوئے بریکٹ
--2: DC0–10V اینالاگ وولٹیج ان پٹ
1. اعلی بہاؤ کی کارکردگی کو بہت زیادہ اپ گریڈ کیا گیا۔
-- معیاری چھوٹے بہاؤ ITV سیریز کے مقابلے میں زیادہ سے زیادہ بہاؤ کی گنجائش میں تقریباً 5 گنا اضافہ ہوا، جو بڑے بور کے سلنڈروں اور ملٹی سلنڈر سنکرونس آلات کی تیز رفتار باہمی حرکت کی ضروریات کو مکمل طور پر پورا کرتا ہے۔
2. بہترین اعلی صحت سے متعلق اور طویل مدتی استحکام
-- ±1% F.S. کے اندر درستگی کو کنٹرول کریں، انتہائی تیز رسپانس کی رفتار اور چھوٹے دباؤ کے اتار چڑھاؤ، درست اسمبلی، سیمی کنڈکٹر پروسیسنگ، خودکار کوٹنگ اور دیگر اعلیٰ معیاری پیداوار لائنوں کے لیے مثالی۔
3. کومپیکٹ ہلکا پھلکا آپٹمائزڈ خاکہ
-- ITV2100 ماڈل کا وزن پچھلی نسل کے مقابلے میں 19% کم ہوا، تنصیب کی محدود جگہ پر فٹ ہونے کے لیے لچکدار بریکٹ اور بیس ماؤنٹنگ۔
4. صارف دوست ذہین آپریشن
--بلٹ ان ہائی برائٹنس ایل ای ڈی ڈیجیٹل ڈسپلے ریئل ٹائم پریشر ویلیو ویژولائزیشن کے لیے؛ سائٹ پر ٹربل شوٹنگ اور دیکھ بھال کو آسان بنانے کے لیے خود تشخیصی الگورتھم اور فالٹ الارم آؤٹ پٹ سے لیس۔
-- بڑے بہاؤ والے سلنڈروں اور نیومیٹک ایکچیوٹرز کے لیے پریشر کنٹرول: پیکجنگ مشینیں، خودکار ڈسپنسنگ اور گلونگ کا سامان
- ملٹی اسٹیج آٹومیٹک پریشر سوئچنگ: ویلڈنگ کا سامان، ریوٹنگ اسٹیشن، فلم اور وائر ٹینشن کنٹرول سسٹم
- الٹرا پریسجن نیومیٹک پروسیس لوپس: سیمی کنڈکٹر مینوفیکچرنگ، آپٹیکل ٹیسٹنگ، طبی صحت سے متعلق آٹومیشن کا سامان
-- خودکار پیداوار لائنوں پر سنٹرلائزڈ ریموٹ پریشر ایڈجسٹمنٹ: ون اسٹاپ ڈیجیٹل پریشر کنٹرول کے لیے دستی ریگولیٹرز کے متعدد سیٹوں کو تبدیل کریں۔
-- مطلوبہ بہاؤ کی شرح کے مطابق سیریز کا انتخاب کریں: چھوٹے چھوٹے بہاؤ کے لیے ITV1100، عالمگیر درمیانے بہاؤ کے لیے ITV2100، ہائی فلو ہیوی ڈیوٹی آلات کے لیے ITV3100
-- تمام عمل کے کام کے دباؤ کی ضروریات کو مکمل طور پر پورا کرنے کے لیے ایڈجسٹ دباؤ کی حد کی تصدیق کریں (0.005–0.9 MPa مکمل رینج اختیاری)
- کنٹرول سگنل کی قسم: DC0–10V اینالاگ وولٹیج معیاری انتخاب کے طور پر؛ اگر فیلڈ بس ڈیجیٹل کنٹرول کی ضرورت ہو تو وقف مواصلاتی بورڈ کا انتخاب کریں۔
--ماؤنٹنگ فارم کی تصدیق کریں: سائٹ پر ایئر پائپ لائن لے آؤٹ سے ملنے کے لیے بیس ماؤنٹ/سائیڈ ماؤنٹ/بریکٹ ماؤنٹ
SOLH ITV ہائی فلو الیکٹرو نیومیٹک متناسب والو الیکٹرک کنٹرول سگنلز کے ذریعے سٹیپلیس ڈیجیٹل پریشر ایڈجسٹمنٹ کا احساس کرتا ہے، انتہائی بڑے بہاؤ کی گنجائش، IP65 انڈسٹریل پروٹیکشن اور ملٹی ٹائپ اینالاگ/فیلڈ بس سگنل انٹرفیس سے لیس، ریموٹ کے لیے بنیادی کنٹرول کے جزو کے طور پر کام کرتا ہے، ہائی پریسیئن ہائی پریشر میں تمام آٹومیٹک آٹومیٹک۔ نظام
