کنٹرول والو

SOLH VM2 (VM200) medium mechanical poppet valve is fully interchangeable with matching SMC models. Cv=0.87 فلو کوفیشینٹ کے ساتھ میڈیم پاپیٹ کنسٹرکشن کو نمایاں کرتے ہوئے، اس کی بہاؤ کی گنجائش منی VM1 سیریز سے تقریباً 8 گنا زیادہ ہے، جو معیاری Rc1/4 پورٹ اور اختیاری NPT/G1/4 تھریڈز سے لیس ہے۔ It works under 0~1.0MPa and is incompatible with vacuum, adopting lubrication-free wear-resistant poppet seal and robust metal body. سائیڈ پورٹ اور باٹم پورٹ پائپنگ لے آؤٹ دستیاب ہیں، جن کو قابل تبادلہ ایکچیوٹرز کی مکمل لائن اپ کے ذریعے سپورٹ کیا گیا ہے: معیاری POM رولر / سخت سٹیل ابریشن ریزسٹنٹ رولر لیور، ون وے اینٹی ریباؤنڈ رولر، سٹریٹ پلنجر، فلیٹ پش بٹن، پیلے مشروم ایمرجنسی سٹاپ ہیڈ اور گرین انڈیک ایبل بٹن۔ The hardened steel roller variant fits heavy-duty high-wear production lines. سلنڈر اور سلائیڈ ٹیبل اسٹروک کی حد کا پتہ لگانے، سامان دستی جاگ کمیشننگ، جگ فکسچر ایئر سوئچنگ اور حفاظتی ایمرجنسی انٹر لاک کے لیے وسیع پیمانے پر استعمال کیا جاتا ہے، یہ پیکیجنگ، ٹیکسٹائل، پرنٹنگ اور عام آٹومیشن پروڈکشن لائنوں کے لیے مین اسٹریم مکینیکل ایئر ٹرگر والو کے طور پر کام کرتا ہے۔

SOLH VM4 (VM400) میڈیم 3-پورٹ پاپیٹ مکینیکل والو مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے، جو منی VM1 اور ہائی فلو VM2 سیریز کے درمیان واقع ہے۔ اس کا بنیادی فائدہ -100kPa ویکیوم سے 1.0MPa مثبت دباؤ تک مکمل دباؤ کی حد کے ساتھ مطابقت میں ہے، یہ خصوصیت VM2 پر دستیاب نہیں ہے۔ یہ اختیاری NPT/G1/8 تھریڈز اور Cv=0.38 بہاؤ کی گنجائش، سپورٹنگ سائیڈ اور نیچے پورٹ پائپنگ لے آؤٹ کے ساتھ معیاری Rc1/8 پورٹ کو اپناتا ہے۔ ٹھوس دھاتی باڈی کے ساتھ بنایا گیا، یہ 1000m/s² اثرات اور بھاری کمپن کا مقابلہ کرتا ہے، جو کہ سخت ہیوی ڈیوٹی پروڈکشن لائنوں کے لیے موزوں ہے، جس میں چکنا کرنے سے پاک دھول سے بچنے والے پاپیٹ سیلنگ طویل خدمت زندگی کے لیے ہے۔ تبادلہ کرنے کے قابل ایکچیوٹرز کا ایک مکمل سیٹ فراہم کیا گیا ہے: معیاری / سخت اینٹی ابریشن اسٹیل رولر لیور، ون وے اینٹی ریباؤنڈ رولر، سٹریٹ پلنجر، ملٹی کلر مشروم ایمرجنسی اسٹاپ بٹن، 2/3 پوزیشن والے روٹری نوبس، لاک ایبل پش بٹنز اور ٹوگل ہینگ لیور۔ سلنڈر اور سلائیڈ ٹیبل اسٹروک کی حد کا پتہ لگانے، ویکیوم جذب/ریلیز سرکٹس، آلات کے مینوئل جاگ کمیشننگ، مشین سیفٹی ایمرجنسی انٹر لاک اور جیگ فکسچر سوئچنگ میں وسیع پیمانے پر لاگو کیا جاتا ہے، یہ کام کے حالات کے لیے مثالی میڈیم مکینیکل ٹرگر والو ہے جس میں ویکیوم مطابقت اور مضبوط جھٹکا مزاحمت کی ضرورت ہوتی ہے۔

SOLH ITV ہائی فلو الیکٹرو نیومیٹک متناسب والو مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ کلوزڈ لوپ پریشر فیڈ بیک سسٹم کو اپناتے ہوئے، یہ DC0–10V وولٹیج، 4–20mA موجودہ اینالاگ سگنلز، اور اختیاری فیلڈ بس کمیونیکیشن بشمول CC-Link، PROFINET، EtherNet/IP کو قبول کرتا ہے تاکہ ±1% FS اور IP6 پروٹیکشن کے ساتھ ریموٹ ایئر پریشر ریگولیشن حاصل کیا جا سکے۔ تین سیریز مختلف بہاؤ کی حدود کا احاطہ کرتی ہیں: مائیکرو لو فلو کے لیے ITV1100، یونیورسل میڈیم فلو کے لیے ITV2100 اور 4400 L/min ANR تک ہیوی ہائی فلو کے لیے ITV3100، 0.005 سے 0.9 MPa تک ایڈجسٹ دباؤ کے ساتھ۔ یہ DC24V کم بجلی کی فراہمی کے تحت Rc/NPT/G تھریڈز اور پش ان فٹنگز، بلٹ ان LED ڈیجیٹل ڈسپلے اور خود تشخیصی الارم کو سپورٹ کرتا ہے۔ بڑے بور سلنڈر ایکٹیویشن، فلم اور وائر کنسٹنٹ ٹینشن کنٹرول، سیمی کنڈکٹر اور آپٹیکل پریزیشن پروسیس، آٹومیٹک ڈسپنسنگ اور کوٹنگ، ویلڈنگ اور ریوٹنگ آلات کے لیے ملٹی اسٹیج پریشر سوئچنگ، خودکار پروڈکشن لائنوں پر ڈیجیٹل سنٹرلائزڈ پریشر کنٹرول کو محسوس کرنے کے لیے متعدد مینوئل ریگولیٹرز کو تبدیل کرنے کے لیے وسیع پیمانے پر درخواست دی گئی ہے۔

SOLH XTO674 اور INA14 ان لائن چیک والوز انتہائی کم 0.01MPa کریکنگ پریشر کے ساتھ ایک ہی ساختی پلیٹ فارم کا اشتراک کرتے ہیں، ویکیوم اور کم پریشر فلو پائپ لائنوں میں اینٹی بیک فلو تحفظ کے لیے کمپریسڈ ہوا اور صاف پانی دونوں کے ساتھ ہم آہنگ۔ XTO674 ایک تمام پیتل کا کریوجینک ورژن ہے جو -30℃ تک کام کرتا ہے۔ INA14 معیاری سیریز پیتل یا SUS304 سٹینلیس سٹیل کی باڈی فراہم کرتی ہے، جو معیاری NBR مہروں کے علاوہ اختیاری تیل اور ہائی temp ریزسٹنٹ FKM اور ویدر پروف CR سیل سے لیس ہے۔ فلو ایرو مارکنگ کے ساتھ کمپیکٹ ان لائن تھریڈڈ ڈیزائن کو بغیر کسی اضافی بریکٹ کے پائپ لائنوں میں براہ راست نصب کیا جا سکتا ہے، ویکیوم جنریٹروں اور سکشن کپ کے درمیان نصب ہونے پر ویکیوم کے نقصان اور ریورس ایئر فلو کو مؤثر طریقے سے روکتا ہے۔ دونوں سیریز میں پائپ میں ترمیم کے بغیر براہ راست فیلڈ کے تبادلے کے لیے یکساں مجموعی طول و عرض اور دھاگوں کے سائز نمایاں ہیں، جو بڑے پیمانے پر کرائیوجینک آلات، ویکیوم پروڈکشن لائنوں، سنکنرن سے بچنے والے اعلی درجہ حرارت کے سیال سرکٹس اور عام نیومیٹک اور پانی کی پائپ لائنوں میں یک طرفہ دباؤ برقرار رکھنے اور بیک فلو کی روک تھام کے لیے ہیں۔

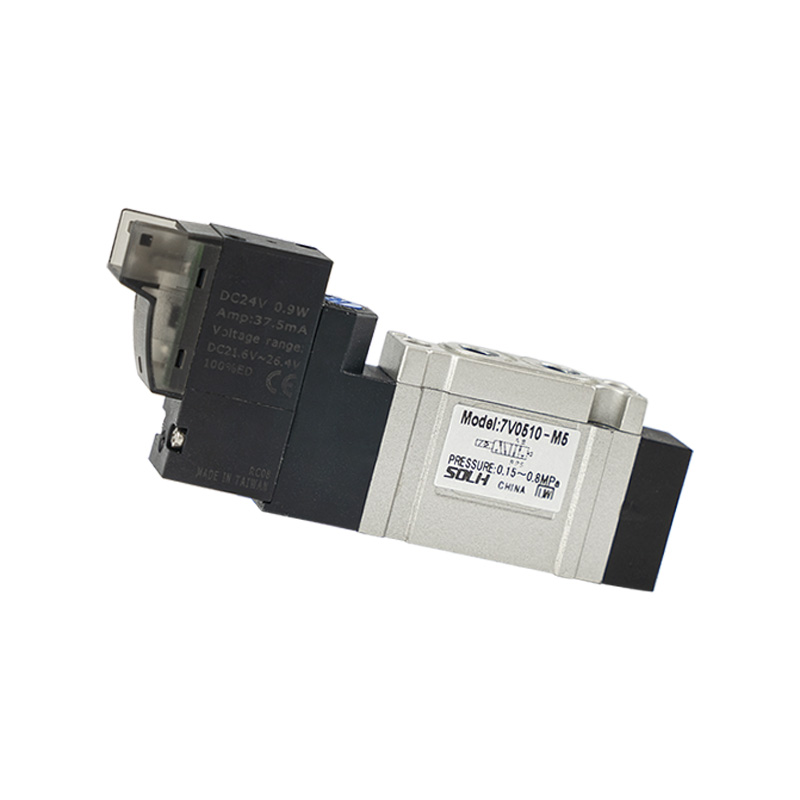

SOLH 7V کمپیکٹ پائلٹ سے چلنے والے سولینائیڈ والو میں مکمل 5/2 اور 5/3 وے ویریئنٹس شامل ہیں، جس میں سنگل کوائل اسپرنگ ریٹرن، ڈبل کوائل لیچنگ اور تین سینٹر فنکشنز شامل ہیں: سینٹر بند، سینٹر ایگزاسٹ، سینٹر پریشر سپلائی۔ یہ روایتی 4V سیریز والوز کے مقابلے میں تقریباً 30% زیادہ بہاؤ کی گنجائش کے ساتھ مربوط اندرونی سنٹرلائزڈ ایگزاسٹ رنر ڈیزائن کو اپناتا ہے، جس میں سوئچنگ رسپانس ≤50ms اور زیادہ سے زیادہ آپریٹنگ فریکوئنسی 5 Hz تک ہے۔ الٹرا لو پاور کوائلز DC بجلی کی کھپت 0.7W اور AC 1.1VA کے ساتھ، مسلسل توانائی کے لیے کم گرمی پیدا کرتے ہیں۔ M5 سے 3/8" تک ایک مکمل سائز کا لائن اپ پیش کیا جاتا ہے، جو معیاری تھریڈ پورٹس اور پش-اِن کوئیک فٹنگ دونوں کو سپورٹ کرتا ہے۔ والوز کو انفرادی طور پر انسٹال کیا جا سکتا ہے یا ملٹی سٹیشن ایلومینیم مینی فولڈز پر اسٹیک کیا جا سکتا ہے تاکہ کابینہ کی جگہ کو بچایا جا سکے اور مین ایئر پائپنگ کو آسان بنایا جا سکے۔ آپریٹنگ پریشر کی حدیں 0.15~ 0.8 ℃ ~ 0.8 ℃ ~ 0.8 منٹ کے ساتھ کام کرنے والے درجہ حرارت کے ساتھ والو باڈی لمبی سیلنگ سروس لائف فراہم کرتی ہے، جو وسیع پیمانے پر سلنڈر ڈائریکشنل سوئچنگ اور تمام خودکار پروڈکشن لائنوں پر سنٹرلائزڈ نیومیٹک کنٹرول کے لیے استعمال ہوتی ہے۔

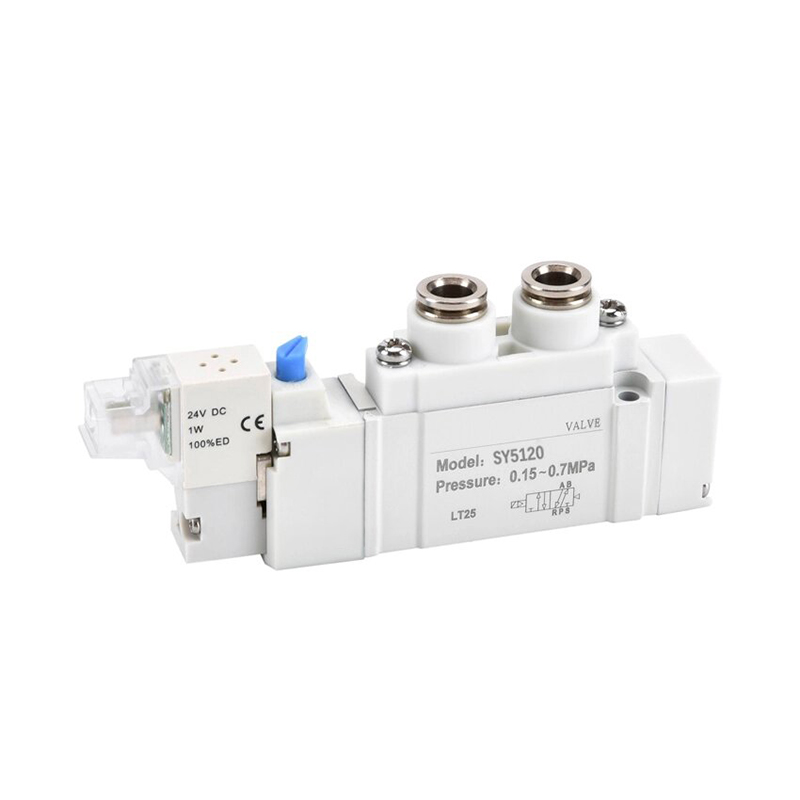

SOLH SY سیریز کے پائلٹ سے چلنے والا 5-پورٹ solenoid والو مکمل طور پر مماثل SMC والوز کے ساتھ قابل تبادلہ ہے، بشمول SY3000 mini، SY5000 میڈیم مین اسٹریم، SY7000 بڑے اور SY9000 اضافی بڑے ماڈلز۔ یہ مکمل سرکٹ کے اختیارات فراہم کرتا ہے: 5/2 سنگل/ڈبل کوائل اور 5/3 تھری پوزیشن کے ساتھ سینٹر بند، سینٹر ایگزاسٹ اور سینٹر پریشر سپلائی کے افعال۔ معیاری 0.35W کوائلز اور اختیاری 0.1W انتہائی کم بجلی کی توانائی بچانے والی کوائلز مسلسل توانائی کے لیے تھوڑی گرمی پیدا کرتی ہیں۔ اندرونی پائلٹ ورژن 0.1~0.7 MPa پر کام کرتا ہے، جبکہ بیرونی پائلٹ ورژن -100kPa ویکیوم ماحول کو سپورٹ کرتا ہے۔ خلا سے بند اسپول 200 ملین سوئچنگ سائیکل تک پہنچ جاتا ہے۔ ایئر پورٹس کو لچکدار نلیاں روٹنگ کے لیے سائیڈ، اوپر اور نیچے ترتیب دیا گیا ہے۔ والوز SS5Y مینی فولڈ والو جزائر کے ساتھ مطابقت پذیر پلگ ان اسنیپ ڈیزائن کو اپناتے ہیں، IP65 پلگ کنیکٹر اور IP67 مینی فولڈ بیس ریٹنگ کے ساتھ، پورے بینک کو جدا کیے بغیر سنگل والو مینٹیننس کو فعال کرتے ہیں۔ آپٹمائزڈ اندرونی رنرز لیگیسی والوز کے مقابلے میں تقریباً 80% زیادہ بہاؤ فراہم کرتے ہیں، اور بلٹ ان پائلٹ فلٹر میش دھول سے پھنسے سپول کو روکتا ہے۔ سیمی کنڈکٹر، آٹوموٹیو ویلڈنگ، پیکیجنگ اور میڈیکل آٹومیشن آلات میں سلنڈر ڈائریکشنل سوئچنگ اور سنٹرلائزڈ نیومیٹک کنٹرول کے لیے وسیع پیمانے پر استعمال کیا جاتا ہے۔

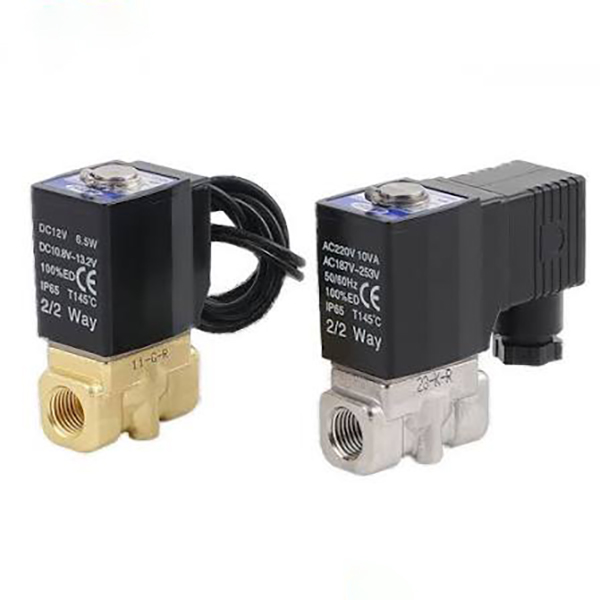

SOLH 2S سیریز کے 2/2 طرفہ عام طور پر بند فلوڈ سولینائیڈ والوز میں دو مکمل لائنیں شامل ہیں: براہ راست کام کرنے والے چھوٹے سوراخ 030/050 ماڈلز اور پائلٹ سے چلنے والے بڑے بور کے 150~500 ویریئنٹس، صاف پانی، کمپریسڈ ہوا، کٹنگ کولنٹ اور کمزور پائپ لائنوں کے خودکار آن آف کنٹرول کے لیے۔ ڈائریکٹ ایکٹنگ ورژن زیرو پریشر اسٹارٹ اپ کو کم از کم ڈفرینشل پریشر کی حد کے بغیر قابل بناتا ہے، کمپیکٹ سائز، یونیورسل ماؤنٹنگ اورینٹیشن اور ملی سیکنڈ فاسٹ سوئچنگ، کم پریشر مائیکرو فلو ایپلی کیشنز جیسے سنگل پوائنٹ مشین ٹول کولنگ، 3C مائیکرو ایئر/واٹر برانچز اور منی صفائی کے آلات کے لیے مثالی ہے۔ پائلٹ سے چلنے والی قسم کو مکمل کھولنے کے لیے کم از کم 0.05MPa پریشر فرق کی ضرورت ہوتی ہے، کم واٹ کی کم حرارت والی کوائلز کے ساتھ انتہائی بڑا بہاؤ فراہم کرتا ہے، جو ایئر کمپریسر ڈرین ہیڈرز، مین سپرے واٹر لائنز اور ہائی فلو گردش کرنے والی واٹر ٹریٹمنٹ پائپ لائنوں کے لیے موزوں ہے۔ معیاری NBR نائٹریل ربڑ کی مہریں اختیاری تیزاب اور گرم پانی سے بچنے والی EPDM فوڈ گریڈ سیل کے ساتھ لیس ہیں۔ ملٹی انٹرنیشنل تھریڈ اسٹینڈرڈز (PT/G/NPT) اور عالمی یونیورسل کوائل وولٹیجز (DC12/24V, AC24/110/220V) دستیاب ہیں، جن کی حمایت DIN پلگ اور وائر لیڈ وائرنگ کے اختیارات سے ہوتی ہے۔ گرمی مزاحم کنڈلی طویل مدتی مسلسل توانائی پیدا کرنے کی اجازت دیتی ہے۔ سلیکشن گائیڈ: 0.05MPa سے نیچے جامد پریشر اور چھوٹی برانچ فلو والی پائپ لائنوں کے لیے ڈائریکٹ ایکٹنگ کی قسم؛ مستحکم ہائی پریشر اور بڑے گردشی بہاؤ کے ساتھ G1/2 اور اس سے اوپر کے مین ہیڈرز کے لیے پائلٹ سے چلنے والا ورژن۔ EPDM مہر گرم پانی اور فوڈ گریڈ فلو میڈیا کے لیے لازمی ہے۔

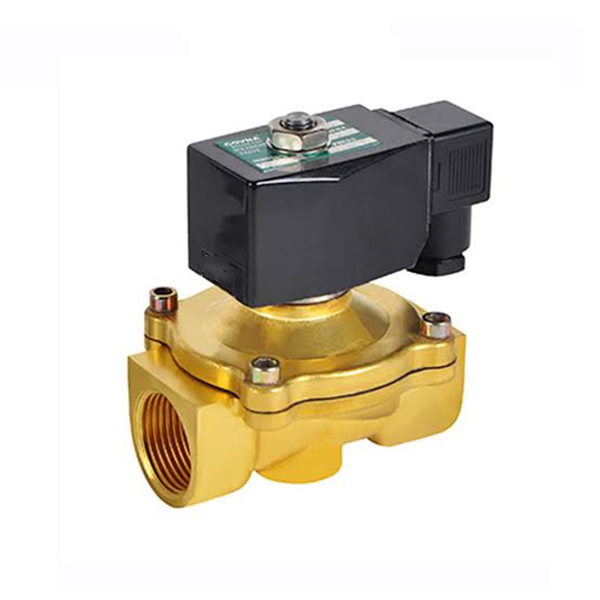

SOLH 2W سیریز 2/2 طرفہ عام طور پر بند فلوئڈ سولینائیڈ والو کے ساتھ ٹھوس پیتل کے جسم میں چھوٹے سوراخ والے ڈائریکٹ ایکٹنگ 030/050 ماڈلز اور بڑے بور کے پائلٹ سے چلنے والے 150~500 ویریئنٹس شامل ہیں، جو صاف پانی، کمپریسڈ ہوا، کٹنگ پائپ لائن فلو، کمزور آئل کوروسیس، کٹنگ پائپ لائنز، 150~500 کے آٹومیٹک آن آف کنٹرول کے لیے بنائے گئے ہیں۔ ڈائریکٹ ایکٹنگ ورژن صفر ڈیفرینشل پریشر اسٹارٹ اپ کو محسوس کرتا ہے جس میں کم از کم ورکنگ پریشر کی کوئی حد نہیں ہے، اس میں کمپیکٹ سائز، یونیورسل ماؤنٹنگ اورینٹیشن اور ملی سیکنڈ ہائی فریکونسی سوئچنگ، کم پریشر مائیکرو فلو برانچز، ویکیوم معاون واٹر سرکٹس اور چھوٹے مشین ٹولز کے لیے سنگل پوائنٹ کولنگ کے لیے مثالی ہے۔ پائلٹ سے چلنے والی قسم کے لیے کم از کم 0.05MPa اسٹارٹ اپ ڈفرنشل پریشر کی ضرورت ہوتی ہے، کم طاقت والے کم درجہ حرارت میں اضافے والی کوائلز کے ساتھ انتہائی بڑا بہاؤ فراہم کرتا ہے، جو ایئر کمپریسر مین ڈرین لائنوں، جنرل اسمبلی مین اسپرے واٹر سرکٹس اور پانی کی صفائی کے نظام کے لیے ہائی فلو گردش کرنے والی پائپ لائنوں کے لیے موزوں ہے۔ معیاری NBR نائٹریل ربڑ کی مہریں لیس ہیں، اختیاری حرارت اور تیزاب سے مزاحم EPDM فوڈ گریڈ سیل کے ساتھ۔ متعدد بین الاقوامی تھریڈ اسٹینڈرڈز (PT/G/NPT) اور فل رینج کوائل وولٹیجز (DC12/24V, AC24/110/220V) دستیاب ہیں، جو کیبنٹ وائرنگ کے لیے DIN پلگ ساکٹ اور مرطوب آؤٹ ڈور آلات کے لیے IP65 واٹر پروف وائر لیڈز سے تعاون یافتہ ہیں۔ گرمی سے بچنے والی کوائلز بغیر برن آؤٹ کے 24 گھنٹے مسلسل توانائی پیدا کرنے کی اجازت دیتی ہیں۔ انتخاب کے رہنما خطوط: 0.05MPa سے نیچے جامد دباؤ اور مائیکرو سنگل پوائنٹ فلو والی پائپ لائنوں کے لیے ڈائریکٹ ایکٹنگ قسم کا انتخاب کریں۔ مستحکم ہائی پریشر بڑے سرکولیشن کے ساتھ G1/2 اور اس سے اوپر کے مین ہیڈرز کے لیے پائلٹ سے چلنے والی مختلف قسم کا انتخاب کریں۔ EPDM مہر گرم پانی، صاف پانی اور فوڈ گریڈ فلو میڈیا کے لیے لازمی ہے۔
