ہائی وولٹیج اور درمیانے وولٹیج کے برقی نظاموں میں، حفاظت نہ صرف موصلیت اور حفاظتی آلات کے ذریعے حاصل کی جاتی ہے۔ برقی حفاظت کا ایک بڑا حصہ مختلف اجزاء کے درمیان مکینیکل کوآرڈینیشن پر منحصر ہے، جو آپریٹرز کو سوئچنگ کے غلط اقدامات کرنے سے روکتا ہے۔

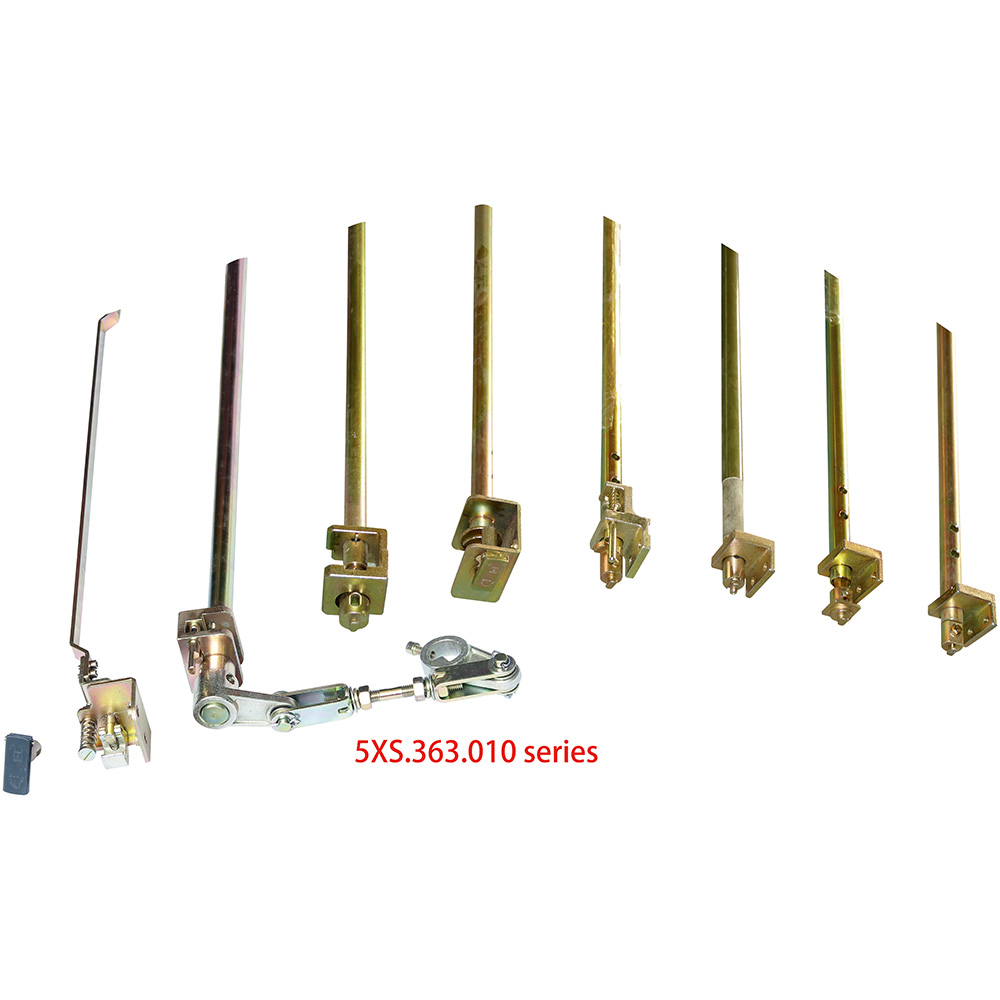

دیگراؤنڈ سوئچ آپریٹنگ میکانزم انٹر لاکنگ ڈیوائسان اہم حفاظتی اجزاء میں سے ایک ہے۔ یہ گراؤنڈنگ سوئچ اور دیگر سوئچنگ آلات کے درمیان آپریٹنگ تسلسل کو کنٹرول کرنے کے لیے ڈیزائن کیا گیا ہے، جس سے سرکٹ کے متحرک ہونے کے دوران گراؤنڈنگ سوئچ کو بند کرنے جیسے خطرناک کاموں کو روکنے میں مدد ملتی ہے۔
اگرچہ یہ آلہ عام طور پر سوئچ گیئر کے اندر چھپا ہوتا ہے، لیکن یہ قابل اعتماد آپریشن کو یقینی بنانے اور آلات اور عملے دونوں کی حفاظت میں اہم کردار ادا کرتا ہے۔
A گراؤنڈ سوئچ آپریٹنگ میکانزم انٹر لاکنگ ڈیوائسایک مکینیکل یا الیکٹرو مکینیکل سیفٹی میکانزم ہے جو سوئچ گیئر سسٹم میں نصب کیا گیا ہے تاکہ ان کے کام کو مربوط کیا جا سکے:
گراؤنڈنگ سوئچز
سرکٹ بریکر
لوڈ سوئچز
سوئچ منقطع کریں۔
کابینہ کے دروازے اور رسائی کے پینل
اس کا بنیادی مقصد یہ یقینی بنانا ہے کہ سوئچنگ آپریشنز پہلے سے طے شدہ حفاظتی ترتیب کی پیروی کریں۔
مثال کے طور پر:
گراؤنڈنگ سوئچ کو مین سرکٹ کے منقطع ہونے کے بعد ہی بند کرنا چاہیے۔
جب خطرناک وولٹیج موجود ہو تو کابینہ کا دروازہ بند رہنا چاہیے۔
جب گراؤنڈنگ سوئچ غیر محفوظ حالت میں ہو تو سرکٹ بریکر کو بند نہیں کرنا چاہیے۔
آپریٹنگ میکانزم کے درمیان جسمانی پابندیاں پیدا کرکے، انٹر لاکنگ ڈیوائس انسانی آپریٹنگ غلطیوں کے امکان کو کم کرتی ہے۔
بجلی کا سامان بجلی کی فراہمی بند ہونے کے بعد بھی خطرناک رہ سکتا ہے۔ بقایا وولٹیج، غلط سوئچنگ سیکونسز، یا غیر متوقع طور پر توانائی پیدا کرنے سے سنگین خطرات پیدا ہو سکتے ہیں۔
ایک قابل اعتماد انٹر لاکنگ سسٹم کئی عام مسائل کو حل کرنے میں مدد کرتا ہے۔
1. غلط سوئچنگ آپریشنز کو روکتا ہے۔
پیچیدہ برقی نظاموں میں، آپریٹرز کو متعدد سوئچنگ اقدامات کرنے کی ضرورت پڑ سکتی ہے۔
انٹر لاکنگ تحفظ کے بغیر، غلط اعمال میں شامل ہو سکتے ہیں:
لائیو سرکٹ پر گراؤنڈنگ سوئچ کو بند کرنا
غیر محفوظ حالات میں بریکر چلانا
گراؤنڈنگ مکمل ہونے سے پہلے رسائی کے دروازے کھولنا
انٹرلاکنگ ڈیوائس میکینیکل "رول کیپر" کی طرح کام کرتی ہے، جو صرف محفوظ آپریشن کے سلسلے کی اجازت دیتی ہے۔
2. برقی آلات کی حفاظت کرتا ہے۔
غلط سوئچنگ نہ صرف لوگوں کے لیے خطرناک ہے بلکہ سامان کو بھی نقصان پہنچا سکتا ہے۔
ممکنہ نتائج میں شامل ہیں:
شارٹ سرکٹس
قوس کی خرابیاں
رابطہ نقصان
موصلیت کی ناکامی۔
ایک مناسب طریقے سے ڈیزائن کیا گیا انٹر لاکنگ میکانزم غیر معمولی کارروائیوں کو کم کرکے آلات کی سروس کی زندگی کو بڑھانے میں مدد کرتا ہے۔
کام کرنے کا اصول سوئچ گیئر کے ڈیزائن پر منحصر ہے، لیکن زیادہ تر سسٹمز مکینیکل پوزیشننگ اور لاکنگ ڈھانچے کا مجموعہ استعمال کرتے ہیں۔
مکینیکل انٹر لاکنگ
مکینیکل انٹرلاکنگ اس کی وشوسنییتا کی وجہ سے بڑے پیمانے پر استعمال ہوتی ہے۔
عام اجزاء میں شامل ہیں:
تالے لگانے والی پلیٹیں۔
شافٹ
لیورز
کیم میکانزم
پوزیشن کے اشارے
بلاکس کو محدود کریں۔
جب ایک جزو کسی خاص پوزیشن میں چلا جاتا ہے، تو دوسرا جزو جسمانی طور پر کام کرنے سے روک دیا جاتا ہے۔
مثال کے طور پر:
سرکٹ بریکر کھلتا ہے۔
منقطع سوئچ تنہائی کی پوزیشن تک پہنچ جاتا ہے۔
گراؤنڈنگ سوئچ آپریشن دستیاب ہو جاتا ہے۔
گراؤنڈنگ سوئچ بند ہو جاتا ہے۔
بحالی تک رسائی کی اجازت ہے۔
الیکٹریکل انٹر لاکنگ
کچھ سسٹم برقی سگنل اور سینسر بھی استعمال کرتے ہیں۔
اجزاء میں شامل ہوسکتا ہے:
معاون رابطے
پوزیشن سوئچز
کنٹرول ریلے
مانیٹرنگ ماڈیولز
کنٹرول سسٹم آپریشن کی اجازت دینے سے پہلے سامان کی حالت کو چیک کرتا ہے۔
جدید آٹومیشن ٹیکنالوجی کے ساتھ، بہت سے لوگ فرض کرتے ہیں کہ الیکٹرانک کنٹرول سسٹم مکینیکل تحفظ کو مکمل طور پر بدل سکتا ہے۔
تاہم، مکینیکل انٹرلاکنگ اہم ہے کیونکہ یہ اس پر منحصر نہیں ہے:
سافٹ ویئر منطق
مواصلاتی نیٹ ورکس
بجلی کی دستیابی کو کنٹرول کریں۔
یہاں تک کہ بجلی کی ناکامی کے دوران، ایک مکینیکل لاکنگ ڈھانچہ جسمانی تحفظ فراہم کرنا جاری رکھ سکتا ہے۔
کئی حفاظتی اہم الیکٹریکل ایپلی کیشنز میں، مکینیکل اور برقی انٹر لاکنگ کو ملا کر اضافی تحفظ فراہم کرتا ہے۔
میڈیم وولٹیج سوئچ گیئر
عام طور پر استعمال کیا جاتا ہے:
ڈسٹری بیوشن نیٹ ورکس
صنعتی پاور سسٹم
سب سٹیشنز
فیکٹری کے برقی کمرے
رنگ مین یونٹس (RMU)
کمپیکٹ ڈسٹری بیوشن آلات میں، آپس میں جڑے ہوئے آلات ہم آہنگی میں مدد کرتے ہیں:
لوڈ سوئچ آپریشن
گراؤنڈنگ سوئچ آپریشن
کیبل ٹوکری تک رسائی
دھات سے منسلک سوئچ گیئر
دھاتی پوش اور دھات سے منسلک نظاموں کے لیے، انٹر لاکنگ مختلف کمپارٹمنٹس کے درمیان محفوظ آپریشن کو یقینی بناتا ہے۔
ایک قابل اعتماد گراؤنڈ سوئچ آپریٹنگ میکانزم انٹر لاکنگ ڈیوائس کو کئی عوامل پر غور کرنے کی ضرورت ہے۔
مکینیکل طاقت
میکانزم کو بغیر کسی خرابی یا ناکامی کے بار بار ہونے والے آپریشنز کا سامنا کرنا چاہیے۔
اہم عوامل میں شامل ہیں:
مواد کا انتخاب
شافٹ کی طاقت
لاکنگ کی درستگی
مزاحمت پہنیں۔
آپریشن کی درستگی
ڈیوائس کو سوئچ پوزیشنز کا صحیح طریقے سے پتہ لگانا چاہیے۔
خراب پوزیشننگ کی درستگی کا سبب بن سکتا ہے:
نامکمل تالا لگانا
غلط آپریشن کی اجازت
مکینیکل مداخلت
سروس کی زندگی
سوئچ گیئر کئی سالوں تک کام کر سکتا ہے، لہذا آپس میں جڑے ہوئے اجزاء کو اچھی پائیداری کی ضرورت ہے۔
ڈیزائن کے تحفظات میں شامل ہیں:
سنکنرن مزاحمت
چکنا کرنے کی ضروریات
آپریٹنگ فریکوئنسی
ماحولیاتی حالات
مختلف اجزاء اپنے کام کے لحاظ سے مختلف مواد استعمال کر سکتے ہیں۔
|
جزو |
عام مواد |
|
تالے لگانے والی پلیٹیں۔ |
سٹینلیس سٹیل، جستی سٹیل |
|
شافٹ |
سخت سٹیل |
|
چشمے |
بہار سٹیل |
|
ہاؤسنگ پارٹس |
اسٹیل کے مرکب یا انجینئرنگ پلاسٹک |
مواد کا انتخاب متاثر کرتا ہے:
مکینیکل طاقت
سنکنرن مزاحمت
طویل مدتی وشوسنییتا
اگرچہ انٹر لاکنگ سسٹم طویل سروس لائف کے لیے بنائے گئے ہیں، پھر بھی باقاعدہ معائنہ ضروری ہے۔
تجویز کردہ چیک میں شامل ہیں:
مکینیکل موومنٹ چیک کریں۔
یقینی بنائیں کہ:
شافٹ آسانی سے حرکت کرتے ہیں۔
تالے صحیح طریقے سے مشغول ہیں۔
کوئی پرزہ پھنسا نہیں ہے۔
پہننے والے حصوں کا معائنہ کریں۔
توجہ دیں:
چشمے
پن
حرکت پذیر جوڑ
اجزاء کو صاف رکھیں
دھول اور آلودگی مکینیکل حرکت کو متاثر کر سکتی ہے، خاص طور پر بیرونی یا صنعتی ماحول میں۔
گراؤنڈ سوئچ آپریٹنگ میکانزم انٹر لاکنگ ڈیوائس برقی آلات کا نظر آنے والا حصہ نہیں ہوسکتا ہے، لیکن یہ جدید سوئچ گیئر سسٹم کے اندر ایک ضروری حفاظتی جزو ہے۔
گراؤنڈنگ سوئچز، سرکٹ بریکرز، اور رسائی کے طریقہ کار کے درمیان تعلق کو کنٹرول کرکے، یہ خطرناک کارروائیوں کو روکنے، برقی اثاثوں کی حفاظت، اور دیکھ بھال کی حفاظت کو بہتر بنانے میں مدد کرتا ہے۔
