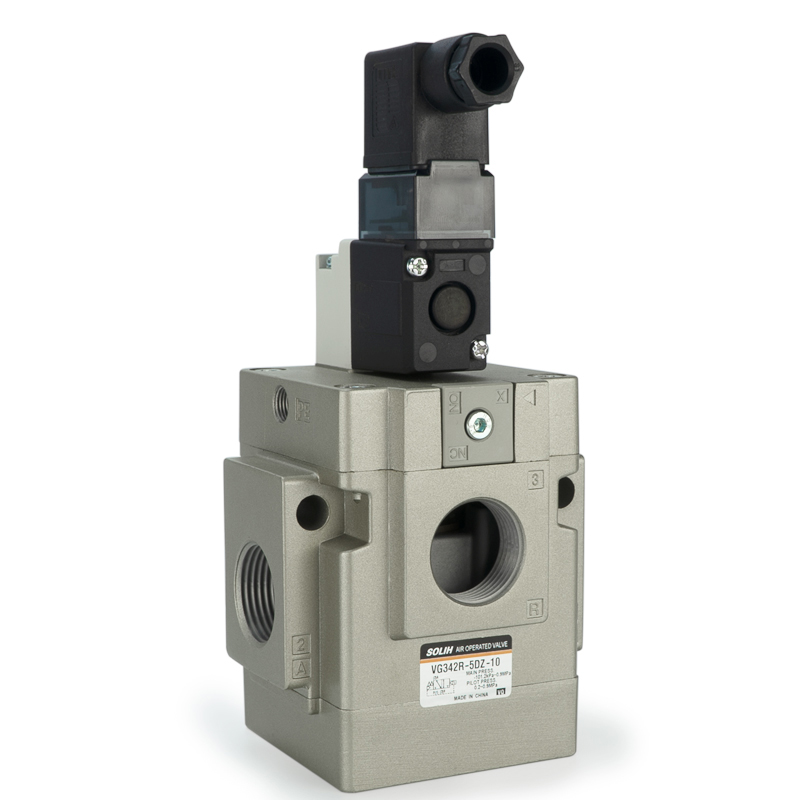

VG342 سیریز 3 وے پائلٹ آپریٹڈ پاپیٹ سولینائڈ والو | ہائی فلو ویکیوم اور نیومیٹک کنٹرول والو

برانڈ: SOLH by Richge Technology | ہائی فلو لو پاور 3-پورٹ نیومیٹک سولینائڈ والو

1. پروڈکٹ کا جائزہ

     SOLH VG342 سیریز ایک ہے۔ہائی فلو 3 طرفہ پائلٹ سے چلنے والا پاپیٹ ٹائپ سولینائیڈ والو، پیشہ ورانہ طور پر معیاری نیومیٹک نظاموں میں ہوا، ویکیوم اور کم دباؤ والے سیال کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ ایلسٹومر سیلنگ، چکنا کرنے سے پاک آپریشن، انتہائی کم بجلی کی کھپت اور وسیع دباؤ کی موافقت کے ساتھ، یہ عام طور پر بند (NC)، عام طور پر کھلے (NO) اور سادہ کور کی تبدیلی کے ذریعے بیرونی پائلٹ طریقوں کے درمیان لچکدار سوئچنگ کی حمایت کرتا ہے۔ بڑے بہاؤ کی گنجائش، تیز ردعمل اور ہائی فریکونسی سائیکل کی کارکردگی کے ساتھ، یہ ویکیوم سسٹمز، بڑے بور نیومیٹک ایکچویٹرز اور ملٹی سرکٹ مینی فولڈ نیومیٹک آلات کے لیے ایک عالمگیر اور موثر کور کنٹرول والو کے طور پر کام کرتا ہے۔

2. بنیادی مصنوعات کی خصوصیات

     • پروفیشنل پاپیٹ کی ساخت اور قابل اعتماد سگ ماہی: 3-پورٹ پائلٹ سے چلنے والے پاپیٹ ڈیزائن کو اپناتا ہے جس میں اعلی لچکدار ایلسٹومر سیلنگ ڈھانچہ، صفر رساو، سخت کٹ آف اور مستحکم طویل مدتی سائیکلک آپریشن کو یقینی بناتا ہے۔

     • وسیع میڈیم اور پریشر موافقت: کمپریسڈ ہوا اور ویکیوم ماحول کے لیے موزوں ہے۔ اندرونی پائلٹ موڈ 0.2~0.9MPa کو سپورٹ کرتا ہے، جبکہ بیرونی پائلٹ موڈ کور کرتا ہےمکمل ویکیوم -101.2kPa سے 0.9MPa، مختلف کم دباؤ اور ویکیوم کام کرنے کے حالات کے مطابق ڈھالنا۔

     • چکنا سے پاک اور کم دیکھ بھال: آپٹمائزڈ اندرونی ساختی ڈیزائن تیل کی چکنا کرنے کی ضرورت کو ختم کرتا ہے، روزانہ دیکھ بھال کے اخراجات کو کم کرتا ہے اور درمیانی آلودگی سے بچتا ہے، جو صاف صنعتی منظرناموں کے لیے موزوں ہے۔

     • دوہری بجلی کی کھپت کے طریقوں اور توانائی کی بچت: معیاری DC پاور صرف 4W ہے۔ کم طاقت اور طویل مدتی توانائی والی اقسام حاصل کرتی ہیں۔1.8W انتہائی کم بجلی کی کھپت, مؤثر طریقے سے آلات آپریٹنگ توانائی کی کھپت کو کم کرنے.

     • اعلیٰ بڑے بہاؤ کی کارکردگی: زیادہ سے زیادہ مؤثر بہاؤ C-value 38 dm³/(s·bar) اور Cv ویلیو 9.8 تک پہنچ جاتی ہے۔ یہ 210mm² تک کے موثر سیکشنل ایریا کے ساتھ متعدد کیلیبر کی خصوصیات کو سپورٹ کرتا ہے، جو بڑے نیومیٹک اجزاء کی تیز رفتار وینٹیلیشن کی ضروریات کو پورا کرتا ہے۔

     • لچکدار فنکشنل سوئچنگ: والو کے فنکشن کو آزادانہ طور پر NC (عام طور پر بند)، NO (عام طور پر کھلا) اور بیرونی پائلٹ موڈز میں صرف اوپری کور کو بدل کر، ایک والو کے کثیر مقصدی کو سمجھ کر اور ماڈل انوینٹری کے اخراجات کو کم کرکے تبدیل کیا جاسکتا ہے۔

     • ملٹی فنکشنل ایپلی کیشن: انتہائی اعلی منظر کی مطابقت کے ساتھ، ایک روایتی آن آف کنٹرول والو کے ساتھ ساتھ بیرونی پائلٹ کنفیگریشن کے تحت سلیکشن والو اور ڈسٹری بیوشن والو کے طور پر استعمال کیا جا سکتا ہے۔

3. تکنیکی وضاحتیں مکمل کریں۔

4. برقی نردجیکرن

 4.1 شرح شدہ وولٹیج

     • اے سی وولٹیج: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • ڈی سی وولٹیج: 12V، 24V

  4.2 بجلی کی کھپت

     • معیاری ڈی سی: 4W

     • کم طاقت (Type Y): 1.8W

     • طویل مدتی توانائی بخش (قسم E): 1.8W

     • اے سی: Inrush 12.7VA / ہولڈنگ 7.6VA

  4.3 وائرنگ کا طریقہ

     • جی قسم: ڈائریکٹ آؤٹ لیٹ وائرنگ

     • ڈی قسم: DIN ساکٹ کی قسم (انڈیکیٹر لائٹ / اوور وولٹیج تحفظ کے ساتھ اختیاری)

5. ماڈل کوڈنگ کے اصول اور تشریح

  عام ماڈل کی مثال: VG342-04G-1A

     • VG342: 3 طرفہ ہائی فلو پائلٹ سے چلنے والے پاپیٹ سولینائیڈ والو کے لیے سیریز کوڈ

     • پورٹ سائز کوڈ: 04=1/2"، 06=3/4"، 10=1"

     • وائرنگ کی قسم: G=Direct outlet, D=DIN ساکٹ

     • وولٹیج کوڈ: 1=AC100V، 4=AC220V، 6=DC24V

     • سرکٹ موڈ: A = عام طور پر بند (NC)، B = عام طور پر کھلا (NO)، R = بیرونی پائلٹ

6. عام درخواست کے منظرنامے۔

     • ویکیوم سسٹم کنٹرول: ویکیوم سکشن کپ، ویکیوم جنریٹرز اور خودکار ویکیوم ہولڈنگ اور ریلیز سرکٹس کے لیے بہترین۔

     • بڑے فلو نیومیٹک ایکچوایٹرز: تیز اور طاقتور نیومیٹک ایکشن کا احساس کرنے کے لیے بڑے بور کے سلنڈروں اور نیومیٹک گرپرز سے مماثل۔

     • کم اور مائیکرو پریشر فلوئڈ سرکٹس: کم پریشر نیومیٹک اور مائیکرو پریشر سیال پہنچانے والے نظام کے لیے مستحکم کنٹرول۔

     • مینفولڈ والو سسٹم: ملٹی سرکٹ انٹیگریٹڈ نیومیٹک سسٹمز کے لیے مین کنٹرول والو اور سلیکشن/ڈسٹری بیوشن والو کے طور پر استعمال کیا جاتا ہے۔

     • اعلی تعدد توانائی کی بچت کا سامان: خودکار آلات کے لیے موزوں ہے جس کے لیے بار بار آن آف ایکشن اور طویل مدتی توانائی کی بچت کے آپریشن کی ضرورت ہوتی ہے۔

ایک جملے کا خلاصہ

     SOLH VG342 سیریز 3 طرفہ پائلٹ سے چلنے والا سولینائڈ والو انٹیگریٹ ہوتا ہے۔بڑا بہاؤ، ویکیوم مطابقت، کم بجلی کی کھپت اور ملٹی موڈ سوئچ ایبل فنکشنزویکیوم سسٹمز، بڑے بہاؤ نیومیٹک سرکٹس اور ہائی فریکوئنسی خودکار آلات کے لیے ایک اعلیٰ کارکردگی، توانائی کی بچت اور ورسٹائل کور کنٹرول والو ہونے کی وجہ سے۔
