2S سیریز 2/2 وے فلوڈ سولینائڈ والو (ڈائریکٹ ایکٹنگ + پائلٹ سے چلنے والا)

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

  1. SOLH 2S سیریز 2/2 طرفہ عام طور پر بند فلوڈ شٹ آف سولینائڈ والوز ہیں، جو دو مکمل پروڈکٹ لائنوں میں تقسیم ہیں:

     -- ڈائریکٹ ایکٹنگ 2S (030/050 چھوٹی سوراخ سیریز)

     -- پائلٹ سے چلنے والا 2S (150~500 بڑی سوراخ کی سیریز)

  2. صاف پانی، کمپریسڈ ہوا، چکنا کرنے والا تیل، کولنگ کاٹنے والے سیال اور کمزور طور پر سنکنرن مائع پائپ لائنوں کے خودکار آن/آف کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ لیک پروف سگ ماہی کے ساتھ کمپیکٹ مربوط ڈھانچہ؛ کنڈلی طویل مدتی مسلسل توانائی کی حمایت کرتے ہیں.

     -- ڈائریکٹ ایکٹنگ کی قسم: 0MPa زیرو ڈفرینشل پریشر کے تحت مکمل کھلنا، کم پریشر والی مائیکرو فلوئڈ شاخوں کے لیے مثالی

     --پائلٹ سے چلنے والی قسم: بڑے پائپ سائز والی مین سپلائی پائپ لائنوں کے لیے بڑے بور اور زیادہ بہاؤ کی گنجائش

  3. بڑے پیمانے پر مشین ٹول کولنگ سرکٹس، صفائی اسپرے لائنز، ایئر کمپریسر ڈرین سسٹم، واٹر ٹریٹمنٹ کا سامان، فوڈ پیکیجنگ فلوئڈ آٹومیشن کے ساتھ ملاپ۔

دو پروڈکٹ لائنز مکمل درجہ بندی: ڈائریکٹ ایکٹنگ NC بمقابلہ پائلٹ آپریٹڈ NC

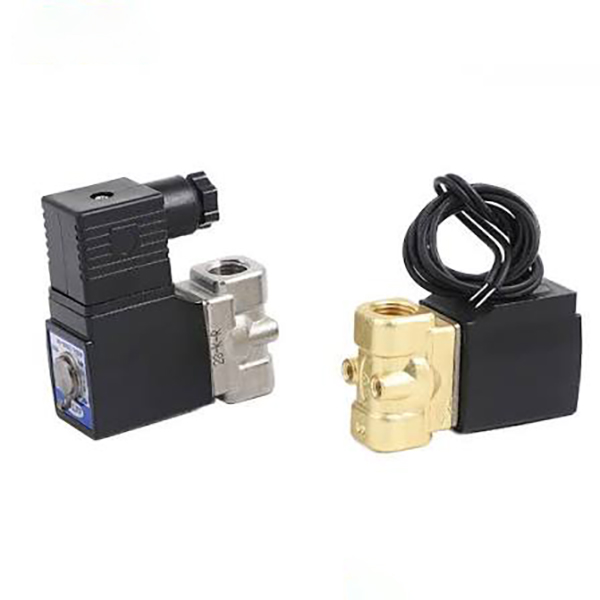

 1. 2S ڈائریکٹ ایکٹنگ عام طور پر بند (ماڈل مثال: 2S-L030-08)

     -- کام کرنے کا اصول:کوئی معاون پائلٹ ایئر چیمبر نہیں؛ برقی مقناطیسی کنڈلی والو سیٹ کو کھولنے/بند کرنے کے لیے آرمچر اسٹیم کو براہ راست کھینچتی ہے۔ 0MPa صفر پانی/ہوا کے دباؤ میں بھی مکمل طور پر کھلا ہے۔

        * پاور آف: پائپ لائن کے سیال کو مکمل طور پر کاٹنے کے لیے اسپرنگ پریس سیل کرتا ہے；

        * پاور آن: کوائل آرمچر کو اوپر کی طرف کھینچتی ہے تاکہ سیال گزرنے کے لیے والو پورٹ کو کھولا جا سکے۔

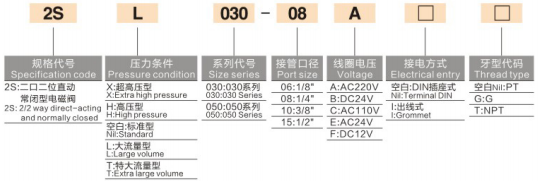

    -- مکمل ماڈل کوڈنگ اصول:2S - پریشر لاحقہ - سائز سیریز - پورٹ تھریڈ - کوائل وولٹیج - وائرنگ کی قسم - تھریڈ اسٹینڈرڈ

        * 2S: براہ راست اداکاری والا 2/2 راستہ NC سولینائڈ والو

        * پریشر گریڈ کا لاحقہ: خالی=معیاری / L=بڑا بہاؤ / T=ایکسٹرا لارج فلو / H=ہائی پریشر / X=اضافی ہائی پریشر

        * سائز سیریز: 030 (منی)، 050 (درمیانے چھوٹے)

        * پورٹ کوڈ: 06=G1/8، 08=G1/4، 10=G3/8، 15=G1/2

        * وولٹیج کوڈ: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * وائرنگ: خالی = DIN پلگ ساکٹ، I = کیبل وائر لیڈ ٹائپ

        * تھریڈ: خالی = پی ٹی ٹیپر تھریڈ، G=G متوازی BSPP، T=NPT امریکن تھریڈ

     -- بنیادی فوائد:

        *زیرو ڈیفرینشل پریشر اسٹارٹ اپ، کم از کم آپریٹنگ پریشر کی کوئی حد نہیں، مائیکرو لو پریشر فلوڈ سرکٹس کے لیے مستحکم آپریشن

        * الٹرا کمپیکٹ جسم، کشش ثقل کی پابندی کے بغیر من مانی بڑھتے ہوئے زاویہ

        * تیز رفتار آن آف سوئچنگ سائیکل کے لیے ملی سیکنڈ کا تیز جواب

     -- درخواست کے منظرنامے:

       چھوٹی سی این سی مشین ٹول کولنگ آئل اسپرے، منی واشنگ مشین مائیکرو سپرے، 3C آلات مائیکرو ایئر/واٹر کٹ آف، ویکیوم معاون پانی کی فراہمی، چھوٹی برانچ پائپ لائنز (G1/8 ~ G1/2)۔

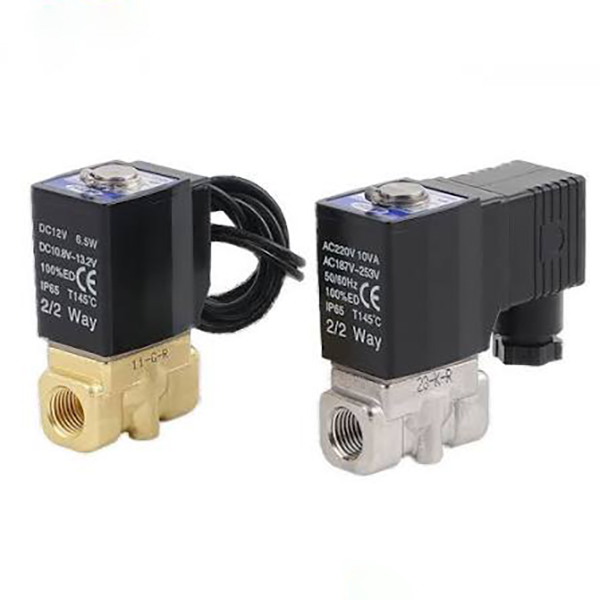

  2. 2S پائلٹ سے چلنے والی عام طور پر بند سیریز

     -- کام کرنے کا اصول:بلٹ میں چھوٹے پائلٹ کنٹرول سوراخ؛ مین ڈایافرام/اسپول کو اٹھانے کے لیے درمیانے درجے کے پائپ لائن کے دباؤ پر انحصار کرتا ہے۔ مکمل کھلنے کے لیے کم از کم 0.05MPa تفریق دباؤ درکار ہے۔ کوائل صرف کم بجلی کی کھپت کے ساتھ چھوٹے پائلٹ بلیڈ ہول کو کنٹرول کرتا ہے۔

        * پاور آف: پائلٹ ہول سیل، اپ اسٹریم پریشر پائپ لائن کو بند کرنے کے لیے مین سیل کو کمپریس کرتا ہے۔

        * پاور آن: پائلٹ چیمبر کے دباؤ سے خون بہہ رہا ہے، درمیانے درجے کا دباؤ زیادہ مقدار میں سیال کے بہاؤ کے لیے مین اسپول کو اٹھاتا ہے۔ زیادہ سے زیادہ سوراخ کا سائز Φ50 (G2 انچ) تک

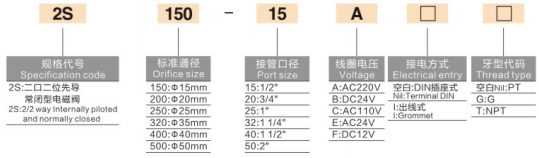

     -- مکمل ماڈل کوڈنگ اصول:2S - سوراخ کا سائز - پورٹ تھریڈ - کوائل وولٹیج - وائرنگ کی قسم - تھریڈ اسٹینڈرڈ

        * 2S: پائلٹ سے چلنے والا 2/2 راستہ NC سولینائیڈ والو

        * سوراخ کے فریم کا سائز: 150(Φ15)، 200(Φ20)، 250(Φ25)، 320(Φ35)، 400(Φ40)، 500(Φ50)

        * پورٹ کوڈ: 15=G1/2، 20=G3/4، 25=G1، 32=G1-1/4، 40=G1-1/2، 50=G2

        * وولٹیج / وائرنگ / تھریڈ کوڈز براہ راست اداکاری کی مختلف حالتوں کے ساتھ پوری طرح مطابقت رکھتے ہیں

    -- بنیادی فوائد:

        * بڑے سیدھے بور، انتہائی ہائی بہاؤ کی شرح، پوری لائن سنٹرلائزڈ واٹر/ایئر سپلائی مینز کے لیے پائپ لائن کا کم سے کم پریشر ڈراپ

        * چھوٹی کم واٹ والی کوائل بڑی بور والو باڈی کو چلاتی ہے، کم ہیٹ جنریشن، 24 گھنٹے نان اسٹاپ مسلسل آپریشن کے لیے موزوں ہے

        * وسیع بہاؤ چینل کو روکنا آسان نہیں ہے، صنعتی گردش کرنے والے کولنگ پانی کے ساتھ مطابقت رکھتا ہے جس میں معمولی معطلی ہوتی ہے

     --درخواست کے منظرنامے:

        ایئر کمپریسر مین انٹیک/ڈرین پائپ لائنز، بڑی اسمبلی لائن سپرے کلیننگ مین واٹر سرکٹس، بلک واٹر ٹریٹمنٹ ہیڈر پائپ، سٹیمپنگ ایکویپمنٹ کولنگ مین آئل لائنز، ہیوی ڈیوٹی انڈسٹریل واٹر سپلائی سسٹم۔

یونیورسل مشترکہ مصنوعات کی خصوصیات (براہ راست + پائلٹ آپریٹڈ)

  1۔ معیاری عام طور پر بند (NC) فنکشن فیکٹری ڈیفالٹ

     پاور کٹ ہونے پر آٹو شٹ آف، سسٹم کی اعلی حفاظت کے لیے آلات کے بند ہونے کے دوران سیال کے بہاؤ اور رساو کو روکتا ہے۔

  2. ایک سے زیادہ اختیاری مہر مواد

     - معیاری NBR نائٹریل ربڑ: پانی، ہوا، چکنا کرنے والے تیل کے لیے یونیورسل

     --اختیاری ای پی ڈی ایم ایتھیلین پروپیلین: تیزاب/ الکلی مزاحم، گرم پانی اور فوڈ گریڈ صاف سیال وقف

  3. پائیدار ہائی-ٹیمپ کم پاور کوائل

     طویل مسلسل توانائی کے لئے گرمی مزاحم موصلیت کنڈلی، اینٹی برن مستحکم موصلیت؛ دوہری وائرنگ کے اختیارات (DIN ساکٹ/وائر لیڈ) لچکدار کابینہ لے آؤٹ کے لیے۔

  4. برآمد کے لیے ملٹی انٹرنیشنل تھریڈ سٹینڈرڈز

     پی ٹی برٹش ٹیپر، جی بی ایس پی متوازی، این پی ٹی امریکن تھریڈ اختیاری، گھریلو آٹومیشن اور بیرون ملک پروڈکشن لائنوں کے ساتھ ہم آہنگ۔

  5. مکمل پریشر درجہ بندی حسب ضرورت

     براہ راست اداکاری کی سیریز معیاری / بڑے بہاؤ / ہائی / اضافی ہائی پریشر حسب ضرورت کی حمایت کرتی ہے؛ معیاری صنعتی سیال دباؤ 0.05~1.0MPa کے لیے پائلٹ سیریز کی مقامی درجہ بندی۔

  6. کشش ثقل سے پاک یونیورسل ماؤنٹنگ

     عمودی، افقی یا الٹی نصب کیا جا سکتا ہے، تنگ برقی کابینہ کے اندرونی ترتیب میں فٹ بیٹھتا ہے.

متحد جنرل تکنیکی تفصیلات کی میز

براہ راست VS پائلٹ آپریٹڈ مکمل انتخابی موازنہ ٹیبل

منقسم عام درخواست کے منظرنامے۔

  1. براہ راست کام کرنے والی NC درخواست کی حد

     - چھوٹے CNC مشین ٹولز کے لیے سنگل پوائنٹ کولنگ آئل انجیکشن اور مائیکرو سپرے

     --3C آٹومیشن آلات کے لیے ویکیوم معاون پانی کی فراہمی اور منی ایئر سرکٹ آن/آف

     - چھوٹی الٹراسونک صفائی کی مشینیں، لیب مائیکرو فلوڈ کنٹرول لوپس

     - آلات کی دیکھ بھال کی شاخ، چھوٹے فکسچر کے لیے سنگل پوائنٹ واٹر/گیس سوئچ

  2.پائلٹ سے چلنے والی NC درخواست کی حد

     -- ایئر کمپریسر مکمل مشین ڈرین اور مین ایئر پائپ لائن بند

     - بڑی اسمبلی لائن سپرے صفائی کے سامان کے لئے مین واٹر سرکٹ کنٹرول

     --بلک واٹر ٹریٹمنٹ کا سامان اور ہائی فلو گردش کرنے والے کولنگ ہیڈر پائپ

     -- فوڈ پیکیجنگ، کیمیائی آلات بڑے بور فلوئڈ مین شٹ آف والو

بنیادی انتخاب کے فیصلے کے قواعد

     -- پائپ لائن جامد دباؤ ＜0.05MPa، وقفے وقفے سے مائیکرو فلوئڈ سپلائی → براہ راست ایکٹنگ 2S کا انتخاب کرنا ضروری ہے

     -- پائپ سائز ≥G1/2، ہائی فلو مین ہیڈر، مستحکم طویل مدتی پانی/ہوا کا دباؤ → پائلٹ سے چلنے والے 2S کو منتخب کریں

     --گرم پانی، فوڈ گریڈ، کمزور تیزاب/ الکالی میڈیم: آرڈر دیتے وقت EPDM مہر کی وضاحت کریں

     -- مشین کنٹرول کیبنٹ کے اندر مرکزی وائرنگ: DIN ساکٹ وائرنگ کی قسم کو ترجیح دیں۔

     -- آؤٹ ڈور مرطوب آلات: واٹر پروف کیبل گلینڈ کے ساتھ وائر لیڈ کی قسم کا انتخاب کریں۔

مماثل مکمل نیومیٹک اور فلوئڈ سرکٹ سلوشنز

  1. چھوٹے کولنگ برانچ سرکٹ

     -- AFC ایئر سروس یونٹ → 3V سیریز 3/2 solenoid والو → PU نلیاں → 2S ڈائریکٹ ایکٹنگ والو (کولنگ واٹر لوپ کنٹرول)

  2. مکمل مشین مین واٹر ہیڈر سرکٹ

     -- واٹر ٹینک / ایئر کمپریسر مین پائپ → 2S پائلٹ بڑے بور والو → ملٹی سٹیشن سپرے برانچ لائنیں

  3. دھماکہ پروف سیال ورکشاپ سرکٹ

     -- دھماکہ پروف ایئر سورس ٹریٹمنٹ یونٹ → 50-VPE دھماکہ پروف 3-وی والو + اپنی مرضی کے مطابق دھماکہ پروف کوائل 2S پائلٹ والو

ایک جملے کا خلاصہ

     SOLH 2S سیریز 2/2 راستہ عام طور پر بند سیال سولینائڈ والو صفر-دباؤ والے سٹارٹ اپ ڈائریکٹ ایکٹنگ چھوٹے سوراخ ماڈل اور کم طاقت والے ہائی فلو پائلٹ سے چلنے والے بڑے بور ویرینٹ میں تقسیم ہوتا ہے، اختیاری NBR/EPDM مہروں کے ساتھ، ملٹی تھریڈ ملٹی وولٹیج مطابقت، بڑے پیمانے پر استعمال کیا جاتا ہے، خود کار طریقے سے استعمال ہونے والی مشینیں، ایئر لائنز، واٹر آئل کنٹرول کے لیے استعمال ہوتی ہیں۔ علاج اور کھانے کی پیکیجنگ آٹومیشن کا سامان۔
