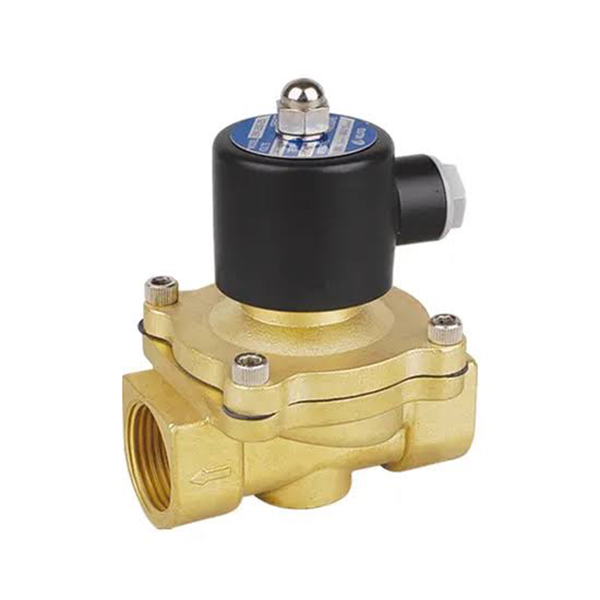

2W سیریز 2/2 وے فلوڈ سولینائیڈ والو (ڈائریکٹ ایکٹنگ + پائلٹ سے چلنے والا)

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ

     SOLH 2W سیریز عالمگیر صنعتی 2/2 طرفہ عام طور پر بند فلوڈ شٹ آف سولینائڈ والو ہے، جو دو ساختی لائنوں میں تقسیم ہے: ڈائریکٹ ایکٹنگ 2W (030/050 چھوٹی سیریز) اور پائلٹ سے چلنے والی 2W (150~500 بڑی بور سیریز)۔ یہ صاف پانی، کمپریسڈ ہوا، چکنا کرنے والا تیل، کولنگ کاٹنے والے سیال اور کمزور طور پر سنکنرن مائع پائپ لائنوں کے لیے خودکار آن/آف کنٹرول کرتا ہے۔

       * کثیر پرت مخالف سنکنرن سگ ماہی کے ساتھ پیتل والو جسم؛ مکمل رینج کے انتخاب کے لیے زیرو پریشر اسٹارٹ اپ ڈائریکٹ ٹائپ اور ہائی فلو پائلٹ ٹائپ کے دوہری اختیارات

       * عالمی برآمد کے لیے PT/G/NPT ملٹی تھریڈ کے ساتھ ہم آہنگ، معیاری طول و عرض اور دھاگے کی تفصیلات

       * کم درجہ حرارت مزاحم کوائل مستحکم طویل مدتی مسلسل توانائی کی حمایت کرتا ہے۔

     واٹر ٹریٹمنٹ کے آلات، مشین ٹول کولنگ سرکٹس، سپرے کلیننگ لائنز، ایئر کمپریسر پائپ لائنز اور فل انڈسٹری فلوئڈ آٹومیشن سسٹم کے ساتھ بڑے پیمانے پر مماثل ہے۔

دو پروڈکٹ لائنز مکمل درجہ بندی: ڈائریکٹ ایکٹنگ NC بمقابلہ پائلٹ آپریٹڈ NC

  1۔ 2W ڈائریکٹ ایکٹنگ عام طور پر بند (ماڈل مثال: 2W-L030-08)

     --ورکنگ پرنسی۔ple:برقی مقناطیسی کوائل مین والو سیٹ کو کھولنے/بند کرنے کے لیے اندرونی آرمچر اسٹیم کو براہ راست چلاتا ہے، جو 0MPa زیرو میڈیم پریشر کے تحت مکمل کھلنے کے قابل بناتا ہے۔

        * پاور آف: اسپرنگ پائپ لائن کے سیال کو مکمل طور پر کاٹنے کے لیے سگ ماہی گیسکٹ کو دباتا ہے۔

        * پاور آن: برقی مقناطیسی قوت دو طرفہ سیال کی گردش کو محسوس کرنے کے لیے اسپول کو اٹھاتی ہے

           کوئی معاون پائلٹ چیمبر نہیں، ملی سیکنڈ تیز رسپانس سپیڈ کے ساتھ انتہائی سادہ ڈھانچہ۔

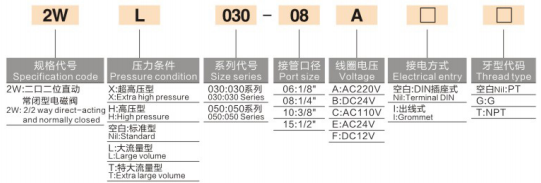

    -- ماڈل کوڈنگ کا مکمل اصول

     2W - پریشر/بہاؤ کا لاحقہ - سائز سیریز - پورٹ تھریڈ - کوائل وولٹیج - وائرنگ کی قسم - تھریڈ اسٹینڈرڈ

        * 2W: براہ راست اداکاری والا 2/2 طرفہ عام طور پر بند سولینائڈ والو

        *  دباؤ اور بہاؤ کا لاحقہ: خالی = معیاری / L=بڑا بہاؤ / T=ایکسٹرا لارج فلو / H=ہائی پریشر / X=اضافی ہائی پریشر

        *سائز سیریز: 030 (چھوٹا)، 050 (درمیانے چھوٹے)

        پورٹ کوڈ: 06=G1/8، 08=G1/4، 10=G3/8، 15=G1/2

        *  وولٹیج کوڈ: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

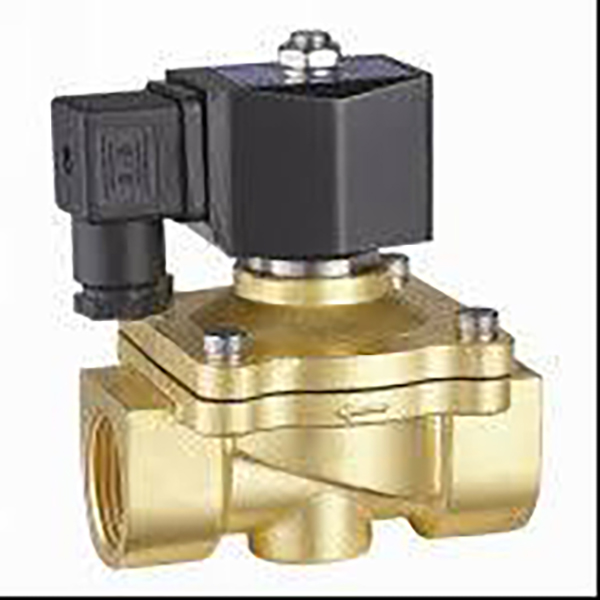

        *  وائرنگ موڈ: خالی = DIN ساکٹ (کنٹرول کیبنٹ کے لیے معیاری)، I=واٹر پروف وائر لیڈ (بیرونی مرطوب آلات)

        *  تھریڈ کا معیار: خالی=PT برطانوی ٹیپر تھریڈ، G=G متوازی دھاگہ، T=NPT امریکن تھریڈ

   --  بنیادی فوائد

       *  زیرو ڈیفرینشل پریشر اسٹارٹ اپ، کوئی کم از کم آپریٹنگ پریشر کی حد نہیں، ویکیوم کے نیچے مستحکم اوپننگ، مائیکرو پریشر اور مائیکرو فلو واٹر سرکٹس

        * الٹرا کمپیکٹ باڈی، تنگ آلات کیبنٹ لے آؤٹ کے لیے صوابدیدی بڑھتے ہوئے زاویہ

        *ملی سیکنڈ تیز آن آف جواب، اعلی تعدد وقفے وقفے سے اسٹارٹ اسٹاپ سائیکلوں کے لیے موزوں

        *  کم استعمال کے قابل لاگت کے ساتھ چھوٹے والو باڈی، سنگل پوائنٹ برانچ کنٹرول کے لیے اقتصادی پہلی پسند

     --  درخواست کے منظرنامے۔

      چھوٹے CNC مشین ٹولز کے لیے سنگل پوائنٹ کولنگ آئل انجیکشن، منی سپرے کلیننگ مشین، 3C آٹومیشن آلات کے لیے مائیکرو ایئر/واٹر کنٹرول، ایئر کمپریسرز کے چھوٹے برانچ سوئچز، لیب مائیکرو فلوئڈ آن/آف کنٹرول۔

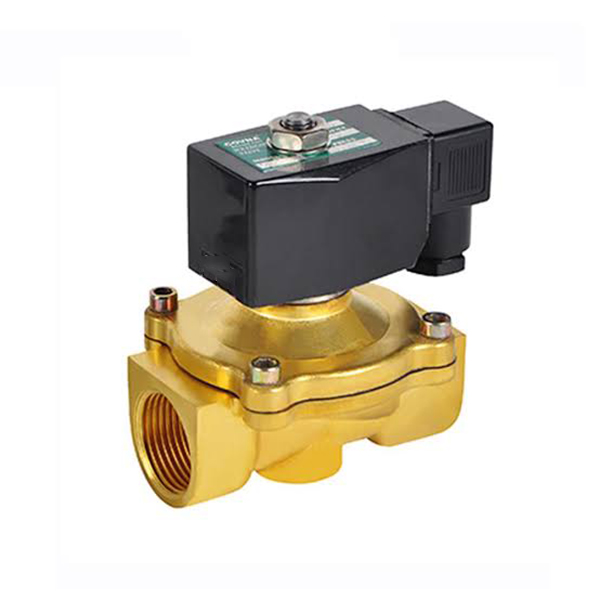

  2. 2W پائلٹ سے چلنے والا عام طور پر بند (ماڈل مثال: 2W250-25)

     -- کام کرنے کا اصول:بلٹ ان پائلٹ بلیڈنگ سوراخ، بڑے بور کے مین سپول کو اٹھانے کے لیے پائپ لائن کے درمیانے دباؤ پر انحصار کرتے ہوئے؛ کوائل صرف کم بجلی کی کھپت اور کم حرارت پیدا کرنے والے چھوٹے پائلٹ ہول کو کنٹرول کرتی ہے۔ کم از کم سٹارٹ اپ تفریق دباؤ 0.05MPa، والو درمیانے درجے کے دباؤ کے بغیر پوری طرح نہیں کھل سکتا۔

        * پاور آف: پائلٹ ہول سیل، اندرونی گہا کا دباؤ پائپ لائن کو بند کرنے کے لیے مہر کو کمپریس کرتا ہے

        * پاور آن: پائلٹ چیمبر کے دباؤ سے خون بہہ رہا ہے، درمیانے دباؤ والے جیکس زیادہ مقدار میں سیال کے بہاؤ کے لیے مین والو کو کھولتے ہیں، Φ50 (G2 انچ) تک زیادہ سے زیادہ سوراخ

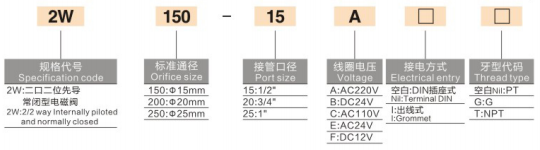

    --ماڈل کوڈنگ کا مکمل اصول

        2W - سوراخ کا سائز - پورٹ تھریڈ - کوائل وولٹیج - وائرنگ کی قسم - تھریڈ اسٹینڈرڈ

        * 2W: پائلٹ سے چلنے والا 2/2 طرفہ عام طور پر بند سولینائیڈ والو

        * معیاری سوراخ کا سائز: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * پورٹ کوڈ: 15=G1/2، 20=G3/4، 25=G1، 32=G1¼، 40=G1½، 50=G2

        *  وولٹیج، وائرنگ اور تھریڈ کوڈز ڈائریکٹ ایکٹنگ سیریز، ہم آہنگ کوائل اسپیئر پارٹس کے ساتھ مکمل طور پر قابل تبادلہ

  3. بنیادی فوائد

     -- ہائی میڈیم فلو، انتہائی کم پائپ لائن پریشر میں کمی کے لیے اضافی بڑا سیدھا بور، پوری لائن سنٹرلائزڈ واٹر/ایئر سپلائی مینز کے لیے مثالی

     - کم طاقت والی کوائل بڑے بور والے والو باڈی کو چلاتی ہے، 24 گھنٹے مسلسل آپریشن کے تحت کم درجہ حرارت میں اضافہ، اینٹی برن کارکردگی

     -- وسیع بہاؤ چینل کو روکنا آسان نہیں ہے، چھوٹے معطل شدہ نجاستوں کے ساتھ گردش کرنے والے صنعتی کولنگ پانی کی حمایت کرتا ہے

     - سنگل پائلٹ والو متعدد چھوٹے براہ راست والوز کی جگہ لے سکتا ہے، مین پائپ لائن کی ترتیب کو آسان بنا سکتا ہے اور خریداری کی لاگت کو کم کر سکتا ہے

  4.درخواست کے منظرنامے۔

     بڑے اسمبلی لائن سپرے کی صفائی کے آلات کے لیے مین واٹر سرکٹ کنٹرول، ایئر کمپریسر فل مشین ڈرین اور مین ایئر پائپ لائن شٹ آف، سرکولیٹنگ کولنگ سسٹم بڑے فلو ہیڈر پائپ، واٹر ٹریٹمنٹ کا سامان، فوڈ پیکیجنگ اور کیمیائی سامان کے لیے جنرل فلوئڈ ماسٹر سوئچ۔

یونیورسل مشترکہ بنیادی خصوصیات (براہ راست + پائلٹ آپریٹڈ)

  1۔یونیفارم این سی عام طور پر بند فنکشن (فیکٹری ڈیفالٹ)

     پاور کٹ ہونے پر آٹو شٹ آف، اعلی نظام کی حفاظت کے لیے آلات کے شٹ ڈاؤن کے دوران اوور فلو، پانی/ہوا کے رساو کو مؤثر طریقے سے روکیں۔

  2. دوہری اختیاری مہر مواد

     -- معیاری NBR نائٹریل ربڑ: یونیورسل برائے صاف پانی، کمپریسڈ ہوا اور چکنا کرنے والا تیل عام کام کرنے کے حالات

     --اختیاری EPDM ایتھیلین پروپیلین: حرارت سے بچنے والا، تیزابیت اور الکلی سے مزاحم کمزور، گرم پانی کے لیے وقف، فوڈ گریڈ صاف سیال اور اچار بنانے کا سامان

  3. ملٹی اسپیک یونیورسل ہم آہنگ کنڈلی

     مکمل AC اور DC وولٹیج کوریج، کم طاقت کی موصل کنڈلی طویل مدتی مسلسل توانائی کو سپورٹ کرتی ہے۔ دوہری وائرنگ اسکیمیں (DIN ساکٹ / واٹر پروف وائر لیڈ) انڈور کیبنٹ اور آؤٹ ڈور آلات کی وائرنگ کے لیے قابل اطلاق۔

  4.ملٹی انٹرنیشنل ایکسپورٹ تھریڈ اسٹینڈرڈز

     تھریڈ کے تین اختیارات: پی ٹی برٹش ٹیپر، جی متوازی بی ایس پی پی، این پی ٹی امریکن تھریڈ، گھریلو آٹومیشن کا سامان اور بیرون ملک پروڈکشن لائن ایکسپورٹ ڈیمانڈز۔

  5. کشش ثقل سے پاک یونیورسل ماؤنٹنگ

     والو باڈی کو کھولنے/ بند کرنے کی کارکردگی کو متاثر کیے بغیر عمودی، افقی یا الٹا نصب کیا جا سکتا ہے، جو کمپیکٹ کیبنٹ لے آؤٹ کے لیے بہترین ہے۔

  6. مکمل پریشر گریڈ حسب ضرورت

     براہ راست سیریز معیاری / ہائی پریشر / اضافی ہائی پریشر / بڑے بہاؤ کی مرضی کے مطابق ورژن کی حمایت کرتا ہے؛ پائلٹ سیریز مقامی طور پر روایتی صنعتی سیال دباؤ کی حد 0.05~1.0MPa کے مطابق ہوتی ہے۔

متحد جنرل تکنیکی تفصیلات کی میز

براہ راست VS پائلٹ آپریٹڈ مکمل انتخابی موازنہ ٹیبل

منقسم عام درخواست کے منظرنامے۔

  1. 2W ڈائریکٹ ایکٹنگ NC قابل اطلاق فیلڈز

     - سنگل پوائنٹ کولنگ آئل انجیکشن اور چھوٹے CNC مشین ٹولز کے لیے مائیکرو سپرے، سادہ اسٹیشن مائیکرو فلوڈ کنٹرول

     -- ویکیوم معاون پانی کی فراہمی اور 3C آٹومیشن آلات کے لیے چھوٹی نیومیٹک شاخ آن/آف

     - چھوٹے الٹراسونک صفائی کا سامان، لیبارٹری مائیکرو فلوڈ کنٹرول لوپس

     - آلات کی دیکھ بھال کی شاخ، چھوٹے فکسچر کے لیے سنگل پوائنٹ واٹر/گیس سوئچ

  2. 2W پائلٹ سے چلنے والے NC قابل اطلاق فیلڈز

     -- ایئر کمپریسر فل مشین ڈرین، ورکشاپ مین ایئر پائپ لائن کٹ آف والو

     - بڑے اسمبلی لائن سپرے صفائی کے سامان کے لیے ماسٹر واٹر سرکٹ کنٹرول

     -- واٹر ٹریٹمنٹ سرکولیشن سسٹم، انڈسٹریل کولنگ بڑے فلو ہیڈر پائپ

     -- کھانے کی پیکیجنگ اور مکمل کیمیائی سامان کے لیے بڑے بور فلوئڈ ماسٹر سوئچ

بنیادی انتخاب کے فیصلے کے قواعد

     -- پائپ لائن پانی/ہوا کا دباؤ 0.05MPa سے نیچے، وقفے وقفے سے مائیکرو میڈیم، ویکیوم سرکٹ → 2W ڈائریکٹ ایکٹنگ قسم کا انتخاب کرنا ضروری ہے

     -- پائپ کا سائز ≥G1/2، پوری لائن مین پائپ ہائی فلو ٹرانسمیشن، طویل مدتی مستحکم پریشر پائپ لائن → 2W پائلٹ سے چلنے والی قسم منتخب کریں

     --گرم پانی، پیوریفائیڈ پانی، کمزور تیزابی سیال کام کرنے کے حالات: آرڈر دیتے وقت EPDM فوڈ گریڈ سیل کی وضاحت کریں

     -- مشین کنٹرول کیبنٹ کے اندر مرکزی وائرنگ: DIN ساکٹ وائرنگ کی قسم کو ترجیح دیں۔ بیرونی سپرے اور مرطوب سازوسامان I پنروک تار لیڈ کی قسم کا انتخاب کریں۔

     --ہائی پریشر واٹر سرکٹ اور ہائی فلو اسٹیشن H/L/T لاحقہ کے ساتھ اپنی مرضی کے مطابق والو باڈیز کو منتخب کر سکتے ہیں۔

مماثل مکمل نیومیٹک اور فلوئڈ سرکٹ سلوشنز

  1. چھوٹے کولنگ برانچ سرکٹ

     AFC ایئر سروس یونٹ → 3V سیریز 3/2 solenoid والو → PU پلاسٹک نلیاں → 2W ڈائریکٹ ایکٹنگ والو (کولنگ واٹر سرکٹ آن/آف کنٹرول)

  2. مکمل مشین مین واٹر ہیڈر سرکٹ

     واٹر ٹینک / ایئر کمپریسر مین پائپ → 2W پائلٹ بڑے بور والو → ہر اسٹیشن سپرے پائپ لائن تک برانچ کی ترسیل

  3. دھماکہ پروف سیال ورکشاپ سرکٹ

     دھماکہ پروف ایئر سورس ٹریٹمنٹ یونٹ → 2W پائلٹ والو اپنی مرضی کے مطابق دھماکہ پروف کوائل کے ساتھ، دھماکہ پروف آٹومیٹک کنٹرول پائپ لائنوں کے ساتھ مماثل

ایک جملے کا خلاصہ

     SOLH 2W سیریز کا پیتل 2/2 طرفہ عام طور پر بند فلوڈ سولینائڈ والو صفر پریشر اسٹارٹ اپ چھوٹا ڈائریکٹ ایکٹنگ ویرینٹ اور کم پاور ہائی فلو لارج پائلٹ آپریٹڈ ویرینٹ فراہم کرتا ہے، اختیاری NBR/EPDM فوڈ گریڈ سیل، ملٹی تھریڈ اور ملٹی وولٹیج کمپیٹیبلٹی، بڑے پیمانے پر استعمال ہونے والی مشین کے لیے آٹومیٹک آئل، ایس پی اوز، پانی پر کنٹرول کرنے کے لیے استعمال کیا جاتا ہے۔ واشنگ لائنز، واٹر ٹریٹمنٹ اور فوڈ پیکیجنگ فلوئڈ آٹومیشن کا سامان۔
