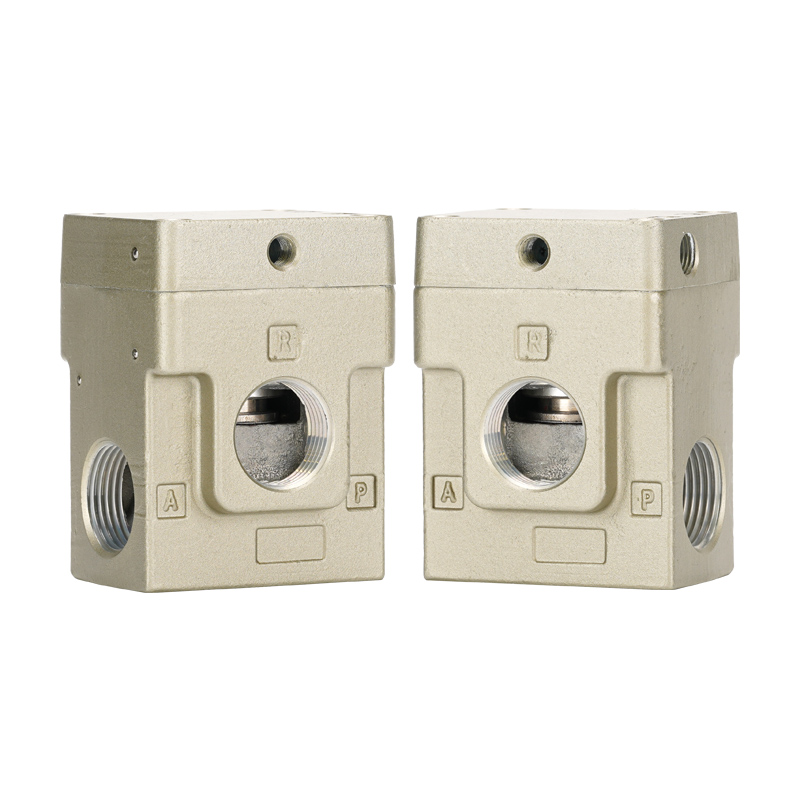

VEX1 سیریز ہائی فلو 3 وے ریلیف پریشر ریگولیٹر

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     VEX1 سیریز ایک تیز بہاؤ، اعلیٰ درستگی والا 3 طرفہ ریلیف ٹائپ پریشر ریگولیٹر ہے جسے SOLH کے تحت Richge Technology نے تیار کیا ہے۔ یہ ہیوی ڈیوٹی نیومیٹک سرکٹس کے لیے مستحکم مستقل دباؤ کی دیکھ بھال، تیز رفتار اخراج اور دو/ملٹی اسٹیج پریشر ریگولیشن میں مہارت رکھتا ہے۔ یہ ہائی پریشر ایئر ٹینک، ہائی والیوم ایئر اڑانے اور بڑے بور کے ہائی پاور سلنڈر ڈرائیو آلات کے لیے مین اسٹریم پریشر کنٹرول حل ہے۔

بنیادی مصنوعات کی خصوصیات

1. انتہائی اعلی بہاؤ کی صلاحیت (بنیادی مسابقتی فائدہ)

     -- روایتی ڈایافرام ڈیزائن کے بجائے متوازن پاپیٹ سپول ڈھانچے کو اپناتا ہے، جس میں بڑے اوپننگ اسٹروک اور انتہائی کم بہاؤ کی مزاحمت ہوتی ہے۔

     -- فوری طور پر بھاری ہوا کی فراہمی کی طلب کو پورا کرنے کے لیے عام AR سیریز کے ریگولیٹرز کے مقابلے میں 3~5 گنا زیادہ بہاؤ کی شرح فراہم کرتا ہے۔

     -- بڑے سائز کے اوور فلو ایگزاسٹ پورٹ سے لیس ہے تاکہ دباؤ میں تیزی سے ریلیف، کمر کے مستحکم دباؤ اور دباؤ کے اتار چڑھاؤ کو مؤثر طریقے سے دبانے کا احساس ہو۔

2. ہائی پریسجن پریشر اسٹیبلائزیشن

     --ہسٹریسس ≤ 0.03 ایم پی اے

     -- Repeatability ≤ 0.01 MPa

     -- حساسیت ≤ 0.01 MPa کم سے کم دباؤ کا اتار چڑھاو، درست مستقل دباؤ اور مسلسل بہاؤ کام کرنے کی حالتوں کے لیے بالکل موزوں۔

3. دو اختیاری کنٹرول موڈز

     -- ایئر پائلٹ کی قسم (VEX1□00): بیرونی نیومیٹک سگنل P1 کے ذریعے چلایا جاتا ہے، جو ریموٹ کنٹرول، دھماکہ پروف ورکشاپس اور ملٹی پوائنٹ پریشر سوئچنگ سسٹم پر لاگو ہوتا ہے۔

     -- بیرونی سولینائیڈ پائلٹ کی قسم (VEX1□00+G): خودکار الیکٹریکل پریشر سوئچنگ کو محسوس کرنے کے لیے DC24V/AC220V اختیارات کے ساتھ انٹیگریٹڈ بلٹ ان پائلٹ سولینائیڈ کوائل۔

4. وسیع سایڈست دباؤ کی حد اور ہائی پریشر مزاحمت

     --زیادہ سے زیادہ انلیٹ ورکنگ پریشر: 1.0 ایم پی اے

     -- ایڈجسٹ سیٹ پریشر رینج: ایئر پائلٹ ورژن: 0.05 ~ 0.9 MPa Solenoid پائلٹ ورژن: 0.05 ~ 0.7 MPa5۔ صارف دوست آپریشن اور وسیع درجہ حرارت کی موافقت · زاویہ کی حد کے بغیر مفت بڑھتے ہوئے واقفیت

     -- مکمل طور پر چکنا سے پاک ڈیزائن، تیل سے پاک خشک ہوا کے سرکٹس کے ساتھ ہم آہنگ

     - آپریٹنگ درجہ حرارت کی حد: 0 ~ 50 ℃؛ ایئر پائلٹ ماڈل 0 ~ 60℃، مخالف سنکشیپن کی کارکردگی تک توسیع

مکمل تکنیکی تفصیلات کی میز

سیریز ماڈل کی درجہ بندی

     -- VEX110□: چھوٹے پورٹ سائز (01 / 02)

     -- VEX120□: درمیانے-چھوٹے پورٹ سائز (02 ​​/ 03)

     -- VEX130□: درمیانے پورٹ سائز (03 / 04 / 06 / 10)

     -- VEX170□: بڑے پورٹ سائز (10/12)

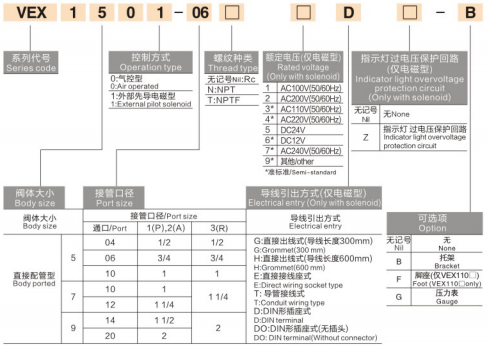

     -- VEX190□: اضافی بڑے پورٹ سائز (14 / 20) ماڈل کوڈ کی مثال VEX1300-03G36-4-01

     --130 = میڈیم پورٹ سیریز

     -- 0 = ایئر پائلٹ کی قسم (1 = سولینائڈ پائلٹ کی قسم)

     -- 03 = 3/8" پورٹ تھریڈ

     --G36 = DC24V انٹیگریٹڈ پائلٹ سولینائڈ (اختیاری لوازمات)

عام درخواست کے منظرنامے۔

     --بڑے ایئر اسٹوریج ٹینکوں کے لیے تیزی سے دباؤ کا استحکام اور تیز ریلیف

     -- زیادہ مقدار میں ہوا اڑانے کا سامان: صنعتی دھول ہٹانے، حصہ خشک کرنے اور ہوا صاف کرنے والے اسٹیشن

     -- ہائی پاور سلنڈرز اور ایئر موٹرز: پائپ لائن پریشر ڈراپ کو ختم کرنے کے لیے مستحکم بڑی فلو ڈرائیو

     -- ٹو سٹیج / ملٹی سٹیج پریشر کنٹرول: نیومیٹک یا برقی سگنلز کے ذریعے ملٹی پریشر سوئچنگ کے لیے سنگل ریگولیٹر

     -- بیلنس سرکٹس اور ٹینشن کنٹرول: فلم/وائر پروڈکشن کے لیے مستقل تناؤ، نیومیٹک بیلنس کا سامان

ایک جملے کا خلاصہ

     SOLH VEX1 متوازن poppet 3 طرفہ ایگزاسٹ ریگولیٹر انتہائی ہائی فلو صلاحیت، 0.01MPa لیول ہائی پریزیشن، بلٹ ان ریلیف ایگزاسٹ فنکشن اور ڈوئل ایئر/سولینائڈ پائلٹ کنٹرول موڈز کو یکجا کرتا ہے، جو ہیوی ڈیوٹی نیومیٹک سسٹمز کے لیے بہترین پریشر کنٹرول انتخاب کے طور پر کام کرتا ہے اور ملٹی پریشر ریلیف کی ضرورت ہوتی ہے۔ سوئچنگ
