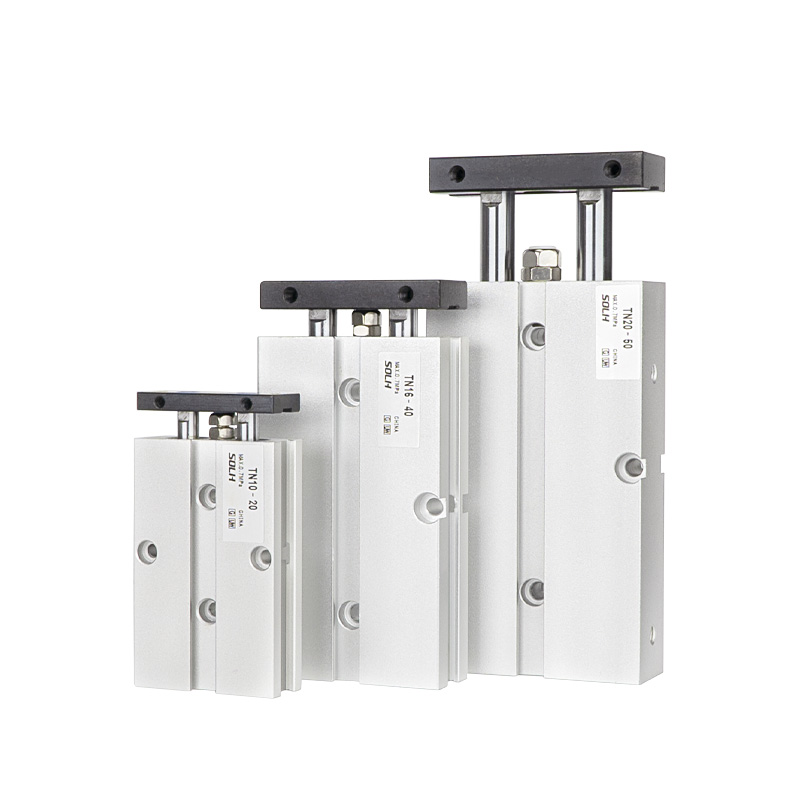

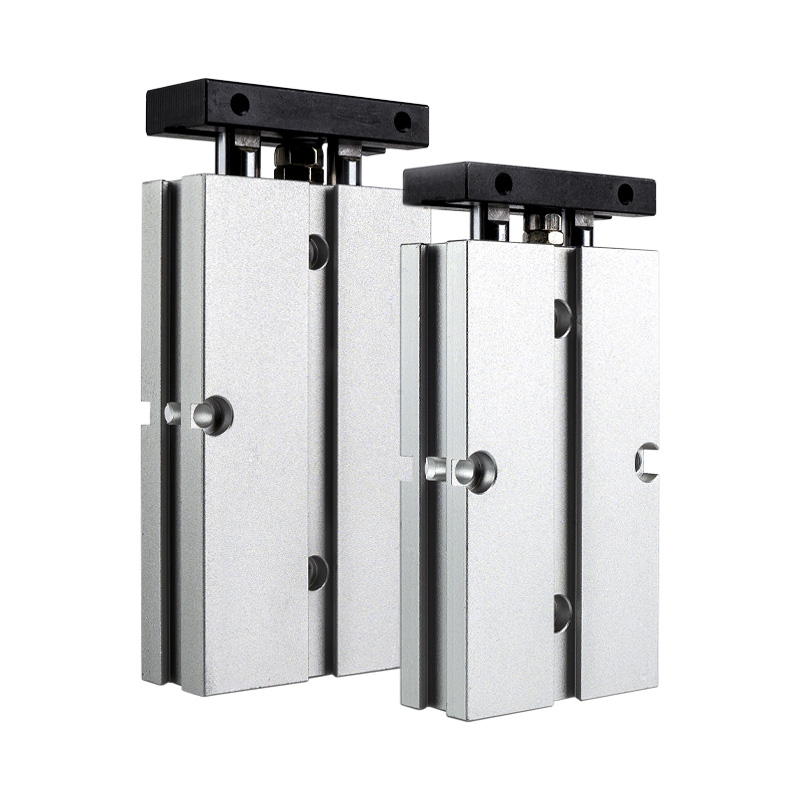

TN سیریز ڈوئل راڈ سلنڈر

ٹی این سیریز ٹوئن شافٹ سلنڈر | کومپیکٹ کم لاگت ڈبل راڈ نیومیٹک سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ اور بنیادی ڈھانچہ

     SOLH TN سیریز ایک لاگت سے موثر کمپیکٹ ٹوئن شافٹ سلنڈر ہے جس میں سنگل پسٹن ڈبل راڈ ڈھانچہ اور سلائیڈ بیئرنگ گائیڈنس ہے۔ خلائی بچت کی تنصیب اور ورسٹائل ماؤنٹنگ کے لیے ڈیزائن کیا گیا ہے، یہ معیاری بلٹ ان مقناطیسی حلقوں اور ایڈجسٹ اسٹروک بفر کے ساتھ آتا ہے۔ ±0.2° اینٹی روٹیشن درستگی اور بہترین اینٹی ڈیفلیکشن کارکردگی کے ساتھ، TN سلنڈر کو لائٹ لوڈ آٹومیشن کے منظرناموں میں وسیع پیمانے پر لاگو کیا جاتا ہے جس میں درست پوزیشننگ، ورک پیس پریسنگ، میٹریل بلاک کرنا اور لکیری منتقلی، معیاری خودکار اسٹیشنوں کے لیے شاندار آفاقیت اور لاگت کے فوائد کی فراہمی شامل ہے۔

1. بنیادی ساختی فوائد

• مستحکم جڑواں راڈ سنکرونس آپریشن: توسیعی سلائیڈنگ بشنگ کے ساتھ سنگل پسٹن اور ڈبل متوازی ہارڈ کروم راڈ کنفیگریشن کو اپناتا ہے۔ ڈبل راڈ سنکرونس ڈھانچہ مؤثر طریقے سے ٹارشن اور جھولنے کے خلاف مزاحمت کرتا ہے، ہلکے بوجھ سے رہنمائی کرنے والے کاموں کے لیے ±0.2° روٹیشن ٹالرینس کے ساتھ قابل اعتماد اینٹی ڈیفلیکشن کارکردگی کو حاصل کرتا ہے۔

• سایڈست بفر اور اسٹروک فائن ٹیوننگ: عین مطابق اسٹروک فائن ٹیوننگ اور نرم بفرنگ کے لیے سامنے کے سایڈست ربڑ کے اینٹی کولیشن پیڈ سے لیس؛ آپریٹنگ اثر اور شور کو کم کرنے کے لیے فکسڈ ریئر بفر کے ساتھ مماثل ہے، مستحکم باہمی حرکت کو یقینی بناتا ہے۔

• خلائی بچت 3 سائیڈ ماؤنٹنگ: ایمبیڈڈ باڈی ڈیزائن نیچے، اوپر اور اطراف کی سمتوں سے لچکدار تنصیب کی حمایت کرتا ہے۔ ریزروڈ سائڈ گرووز بغیر کسی اضافی بریکٹ کے براہ راست مقناطیسی سوئچ لگانے کی اجازت دیتے ہیں، سامان کی جگہ کا زیادہ سے زیادہ استعمال۔

• معیاری مقناطیسی ترتیب: بلٹ ان میگنیٹک رِنگ (S لاحقہ) TN سیریز کے تمام ماڈلز کے لیے معیاری کے طور پر لیس ہے جس کا کوئی غیر مقناطیسی ورژن دستیاب نہیں ہے، جو عالمگیر خودکار ایپلی کیشنز کے لیے آسان اسٹروک پوزیشن کا پتہ لگانے کے قابل ہے۔

2. بنیادی مصنوعات کی تفریق (کلیدی انتخاب کا حوالہ)

• ٹی این بمقابلہ TR سیریز: TN زیادہ کمپیکٹ سائز، کم لاگت اور φ6 بور کے آپشن کے ساتھ انٹرپرائز کا معیار اپناتا ہے۔ TR زیادہ سختی، بھاری بوجھ کے خلاف مزاحمت اور φ6 سمیت مکمل بور سائز کے ساتھ JIS صنعتی معیار کی پیروی کرتا ہے۔

• ٹی این بمقابلہ CXS / CXSJ سیریز: TN معیاری سنگل تھرسٹ آؤٹ پٹ، زیادہ سستی اور جگہ کی بچت کے ساتھ سنگل پسٹن کا ڈھانچہ پیش کرتا ہے۔ CXS اور CXSJ ڈبل تھرسٹ آؤٹ پٹ اور اعلیٰ تیز رفتار کارکردگی کے ساتھ ڈوئل پسٹن ڈیزائن کو اپناتے ہیں، جو بھاری بوجھ اور اعلیٰ درستگی کے حالات کے لیے موزوں ہے۔

بنیادی ذیلی سیریز کی درجہ بندی (راڈ کی قسم)

ٹی این سیریز متنوع لائٹ لوڈ آٹومیشن اسٹیشنوں کے لیے سنگل اینڈ آپریشن اور دو طرفہ تھرو ٹائپ موشن ڈیمانڈز کو پورا کرنے کے لیے دو مین اسٹریم راڈ اقسام کا احاطہ کرتی ہے۔

ماڈل نام کے مکمل اصول

ماڈل کی مثال: TN20×50S

1. نام کے کوڈ کی تعریف

1۔ سیریز کوڈ: TN (سنگل اینڈ راڈ) / TNW (ڈبل تھرو راڈ)

2. بور کا سائز: 10/16/20/25/32mm (φ6 بور دستیاب نہیں، TR سیریز سے مختلف)

3۔ معیاری اسٹروک: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (زیادہ سے زیادہ اسٹروک: 200mm)

4. مقناطیسی رنگ کی ترتیب: S (معیاری بلٹ ان مقناطیسی رنگ، لازمی ترتیب، کوئی غیر مقناطیسی ورژن نہیں)

5۔ تھریڈ کی قسم: ڈیفالٹ پی ٹی (آر سی) تھریڈ؛ اختیاری جی تھریڈ (لاحقہ جی) / این پی ٹی تھریڈ (لاحقہ T)

6۔ مقناطیسی سوئچ: اختیاری CS1-J، CS1-G، D-M9B اور دیگر ماڈلز، براہ راست سائیڈ ریزرو گرووز پر نصب

عمومی معیاری تکنیکی پیرامیٹرز

(معیاری ٹیسٹ کے حالات: 20 ℃ عام درجہ حرارت، خشک ہوا)

• آپریشن موڈ: ڈبل ایکٹنگ سنگل پسٹن ڈرائیونگ

• ورکنگ پریشر کی حد: 0.15~1.0MPa

• پروف پریشر: 1.5MPa

• محیطی درجہ حرارت: -20℃~70℃ (برف سے پاک ماحول)

• آپریٹنگ سپیڈ: 30~500mm/s

• مخالف گردش درستگی: ±0.2° (مستحکم لائٹ لوڈ گائیڈنگ درستگی)

• بفر موڈ: فرنٹ ایڈجسٹ ایبل ربڑ اینٹی کولیشن پیڈ + ریئر فکسڈ ربڑ بفر (کوئی ایئر بفر آپشن نہیں)

• پائپنگ پورٹ سائز

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• چڑھنے کا طریقہ: ایمبیڈڈ باڈی انسٹالیشن + 3 سائیڈڈ ماؤنٹنگ (نیچے/اوپر/سائیڈ)، الٹرا اسپیس سیونگ ڈیزائن

نظریاتی زور اور تناؤ کا ڈیٹا (@0.5MPa، یونٹ: N)

معیاری سنگل تھرسٹ آؤٹ پٹ کے ساتھ سنگل پسٹن کا ڈھانچہ، روایتی لائٹ بوجھ کے منظرناموں کے لیے سرمایہ کاری مؤثر

فوری انتخاب گائیڈ

1۔ بجٹ اور جگہ کا انتخاب: الٹرا کمپیکٹ جگہ اور کم لاگت لائٹ لوڈ ڈیمانڈز کے لیے TN سیریز کا انتخاب کریں۔ JIS معیاری، بھاری بھرکم آپریشن اور φ6 بور کی ضروریات کے لیے TR سیریز منتخب کریں۔

2. زور اور کارکردگی کا انتخاب: ڈبل تھرسٹ آؤٹ پٹ اور تیز رفتار پک اینڈ پلیس منظرناموں کے لیے CXS/CXSJ ڈوئل پسٹن سلنڈر اپنائیں؛ TN/TR سنگل پسٹن سلنڈر منتخب کریں اگر معیاری سنگل تھرسٹ کام کے تقاضوں کو پورا کرتا ہے۔

3۔ راڈ کی قسم کا انتخاب: روایتی واحد سمت آپریشن کے لیے معیاری TN سنگل اینڈ راڈ کا انتخاب کریں۔ دو طرفہ بڑھتے ہوئے اور دو طرفہ ہم آہنگی کے لیے TNW ڈبل تھرو راڈ کو منتخب کریں۔

4. مقناطیسی کنفیگریشن نوٹ: تمام TN سیریز کے سلنڈر S میگنیٹک رِنگ سے معیاری (لازمی ترتیب) سے لیس ہیں، کسی اضافی انتخاب کی ضرورت نہیں۔

ایک جملے کا خلاصہ
