ٹی آر سیریز ٹوئن شافٹ سلنڈر | JIS معیاری ہائی-رگڈیٹی ڈبل راڈ سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

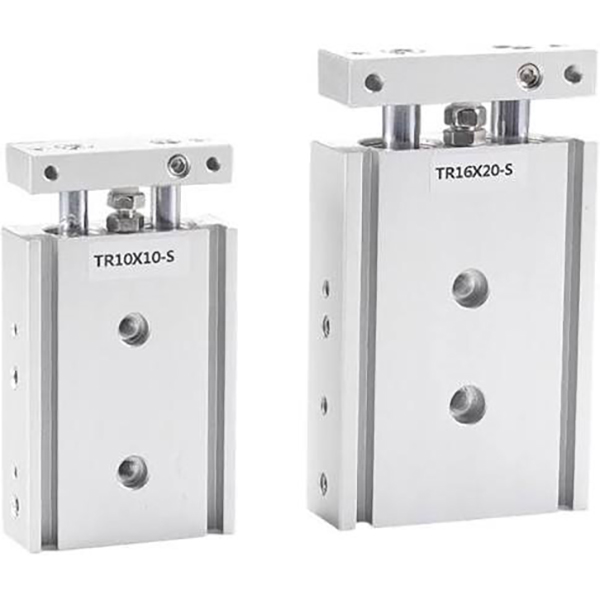

پروڈکٹ کا جائزہ اور بنیادی ڈھانچہ

     SOLH TR سیریز ایک JIS معیاری جڑواں شافٹ سلنڈر ہے جو سنگل پسٹن ڈبل راڈ اور سلائیڈ بیئرنگ گائیڈنگ سٹرکچر (نان ڈوئل پسٹن ٹوئن سلنڈر) کو اپناتا ہے۔ انتہائی اعلی سختی، بہترین اینٹی ٹارشن کارکردگی اور مضبوط لیٹرل لوڈ ریزسٹنس کے ساتھ نمایاں، یہ 3 طرفہ لچکدار بڑھتے ہوئے اور درست اسٹروک ایڈجسٹمنٹ کو سپورٹ کرتا ہے۔ اعلیٰ درستگی کے رہنمائی کے تقاضوں کے لیے تیار کردہ، یہ سلنڈر بڑے پیمانے پر خودکار عمل میں استعمال ہوتا ہے جیسے کہ درست پوزیشننگ، ورک پیس پریسنگ، میٹریل کی منتقلی اور ورک پیس بلاک کرنا، معیاری آٹومیشن اسٹیشنوں کے لیے ایک قابل اعتماد بھاری بوجھ گائیڈنگ حل کے طور پر کام کرتا ہے۔

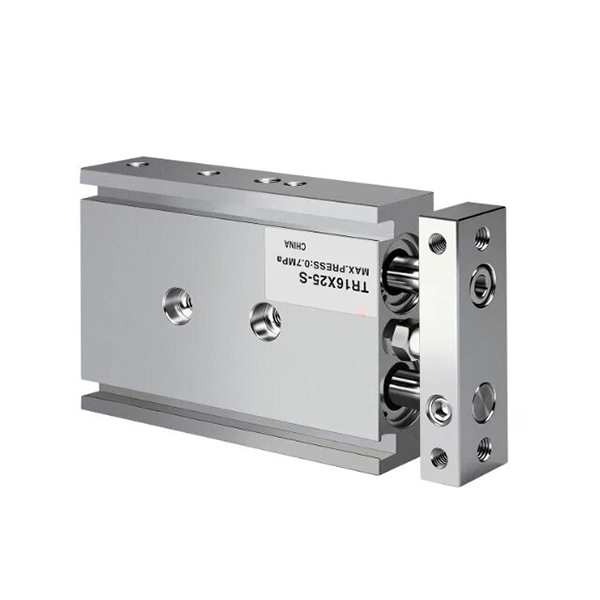

1. بنیادی ساختی فوائد

• ہائی رگڈیٹی سنکرونس ڈبل راڈ کا ڈھانچہ: ایک ہی پسٹن اور دو متوازی سخت پسٹن سلاخوں سے لیس، توسیعی سلائیڈ بیئرنگ جھاڑیوں سے مماثل۔ ڈوئل راڈ سنکرونس ڈرائیونگ ڈیزائن ±0.1°~±0.2° کی اینٹی روٹیشن درستگی کے ساتھ زیرو ڈیفلیکشن آپریشن حاصل کرتا ہے، مؤثر طریقے سے راڈ کے جھول کو ختم کرتا ہے اور مستحکم لکیری حرکت کو یقینی بناتا ہے۔

• سایڈست بفرنگ اور اسٹروک فائن ٹیوننگ: بلٹ ان فرنٹ ایڈجسٹ ایبل ربڑ اینٹی کولیشن پیڈ عین مطابق اسٹروک فائن ٹیوننگ اور نرم بفرنگ کو سپورٹ کرتا ہے، آپریٹنگ اثر، کمپن اور شور کو کم کرنے کے لیے ریئر فکسڈ بفر کے ساتھ تعاون کرتا ہے، بار بار چلنے والے کام کے حالات کے مطابق ہوتا ہے۔

• لچکدار بڑھتے ہوئے اور پائپنگ ڈیزائن: نیچے، اوپر اور اطراف کی سطحوں پر محفوظ بڑھتے ہوئے سوراخ 3 سمت لچکدار تنصیب کا احساس کرتے ہیں۔ اختیاری ڈوئل سائیڈ پائپنگ لے آؤٹ مختلف آلات کے ڈھانچے کے لیے ایئر سرکٹ کے انتظام کو بہتر بناتا ہے۔ معیاری سائیڈ سوئچ گرووز بغیر کسی اضافی بریکٹ کے براہ راست مقناطیسی سوئچ کی تنصیب کی اجازت دیتے ہیں۔

• معیاری مقناطیسی ترتیب: بلٹ ان میگنیٹک رِنگ (S لاحقہ) فالج کی پوزیشن کا پتہ لگانے کے لیے دستیاب ہے۔ غیر مقناطیسی ورژن متنوع فعال مطالبات کو پورا کرنے کے لیے خصوصی مداخلت سے متعلق حساس منظرناموں کے لیے اختیاری ہے۔

2. کلیدی فرق بمقابلہ CXS / CXSJ سیریز

• ٹی آر سیریز: معیاری سنگل سلنڈر تھرسٹ آؤٹ پٹ کے ساتھ سنگل پسٹن ڈبل راڈ کا ڈھانچہ، مجموعی طور پر زیادہ سختی اور اعلی ہیوی لوڈ اینٹی ڈیفلیکشن پرفارمنس، اعلی سختی کی رہنمائی اور طویل اسٹروک بھاری بوجھ کے منظرناموں کے لیے مثالی ہے۔

• CXS / CXSJ سیریز: ڈبل پسٹن ڈبل راڈ ڈھانچہ جس میں ڈبل تھرسٹ آؤٹ پٹ ہے، جس میں کم رگڑ اور ہموار تیز رفتار آپریشن ہے، تیز رفتار پک اینڈ پلیس اور ہائی تھرسٹ شارٹ اسٹروک کام کرنے کے حالات کے لیے زیادہ موزوں ہے۔

بنیادی ذیلی سیریز کی درجہ بندی (راڈ کی قسم اور بڑھتے ہوئے انداز)

ٹی آر سیریز تین بنیادی ذیلی ماڈلز کا احاطہ کرتی ہے، مکمل طور پر معیاری یونیورسل، دو طرفہ ہم آہنگی اور الٹرا کمپیکٹ تنصیب کے منظرناموں کا احاطہ کرتی ہے تاکہ متنوع آٹومیشن لے آؤٹ کے مطالبات کو پورا کیا جا سکے۔

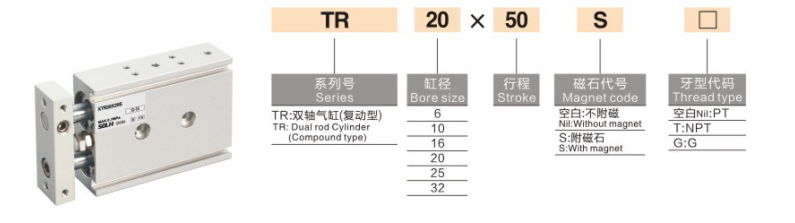

ماڈل نام کے مکمل اصول

ماڈل کی مثال: TR20×50S

1. نام کے کوڈ کی تعریف

1۔ سیریز کوڈ: TR (معیاری سنگل راڈ) / TRW (ڈبل کے ذریعے راڈ) / TRJ (کومپیکٹ قسم)

2. بور کا سائز: 6 / 10 / 16 / 20 / 25 / 32 ملی میٹر (مکمل معیاری JIS بور رینج)

3۔ معیاری اسٹروک: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (زیادہ سے زیادہ اسٹروک: 200mm)

4. مقناطیسی رنگ کی ترتیب: S = بلٹ میں مقناطیسی رنگ (ماؤنٹ ایبل مقناطیسی سوئچ، پہلے سے طے شدہ معیار)؛ کوئی S = غیر مقناطیسی قسم (خصوصی تخصیص کردہ، شاذ و نادر ہی استعمال کیا جاتا ہے)

5۔ پورٹ تھریڈ کی قسم: ڈیفالٹ پی ٹی (آر سی) تھریڈ؛ اختیاری جی تھریڈ (لاحقہ جی) / این پی ٹی تھریڈ (لاحقہ T)

6۔ مقناطیسی سوئچ: اختیاری D-M9B, D-A93, CS1-J, CS1-G اور دیگر یونیورسل ماڈلز، بریکٹ کے بغیر سائیڈ ریزرو گرووز پر براہ راست نصب

عمومی معیاری تکنیکی پیرامیٹرز

(معیاری ٹیسٹ کے حالات: 20 ℃ عام درجہ حرارت، خشک ہوا)

• آپریشن موڈ: ڈبل ایکٹنگ سنگل پسٹن ڈرائیونگ

• ورکنگ پریشر کی حد: 0.15~1.0MPa (φ6 بور: 0.2~1.0MPa)

• پروف پریشر: 1.5MPa

• محیطی درجہ حرارت: -20℃~70℃ (برف سے پاک آپریٹنگ ماحول)

• آپریٹنگ سپیڈ: 30~500mm/s

• مخالف گردش درستگی: ±0.1° (بور ≥16 ملی میٹر، اعلی درستگی)؛ ±0.2° (φ6/φ10 چھوٹے بور)

• بفر موڈ: فرنٹ ایڈجسٹ ایبل ربڑ اینٹی کولیشن پیڈ + ریئر فکسڈ ربڑ بفر (کوئی ایئر بفر آپشن نہیں)

• پائپنگ پورٹ سائز

￮ φ6 / φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• ماؤنٹنگ اور پائپنگ: 3 سائیڈ ماؤنٹنگ (نیچے/اوپر/سائیڈ)، لچکدار لے آؤٹ موافقت کے لیے اختیاری ڈبل سائیڈ پائپنگ لے آؤٹ

نظریاتی زور اور تناؤ کا ڈیٹا (@0.5MPa، یونٹ: N)

معیاری سنگل سلنڈر تھرسٹ آؤٹ پٹ کے ساتھ سنگل پسٹن کا ڈھانچہ، بھاری رہنمائی کرنے والے منظرناموں کے لیے مستحکم اور قابل اعتماد

فوری انتخاب گائیڈ

1۔ زور اور سختی کا مطالبہ: ڈبل تھرسٹ آؤٹ پٹ اور تیز رفتار پک اینڈ پلیس کاموں کے لیے CXS/CXSJ کا انتخاب کریں۔ ہائی rigidity گائیڈنگ، بھاری بوجھ کے خلاف مزاحمت اور طویل اسٹروک کے مستحکم آپریشن کے لیے TR سیریز کا انتخاب کریں۔

2. تنصیب کی جگہ موافقت: الٹرا کمپیکٹ تنگ جگہ کے لیے CXSJ، روایتی کمپیکٹ اسپیس کے لیے CXS، اور معیاری جگہ اور طویل اسٹروک ہیوی لوڈ والے منظرناموں کے لیے TR کو ترجیح دیں۔

3۔ راڈ کی قسم کا انتخاب: سنگل سمت لکیری حرکت کے لیے معیاری TR سنگل اینڈ راڈ کو اپنائیں؛ دو طرفہ بڑھتے ہوئے اور دو طرفہ مطابقت پذیر عمل کے لیے TRW ڈبل تھرو راڈ کا انتخاب کریں۔

4. پوزیشننگ کا پتہ لگانے کی ترتیباگر اسٹروک پوزیشن کا پتہ لگانے کی ضرورت ہو تو بلٹ ان میگنیٹک رِنگ (TRxx×xxS) کے ساتھ S کا لاحقہ منتخب کریں۔

ایک جملے کا خلاصہ

     SOLH TR سیریز JIS معیاری جڑواں شافٹ سلنڈر اعلی سختی، درست گردش مخالف کارکردگی اور مضبوط لیٹرل لوڈ ریزسٹنس فراہم کرتا ہے، جس میں راڈ کی متنوع اقسام اور کومپیکٹ ورژن دستیاب ہیں، جو کہ اعلیٰ درستگی کی رہنمائی، لانگ اسٹروک اور ہیوی لوڈ آٹومیٹڈ پوزیشننگ اور ٹرانسفرنگ اسٹیشنز کے لیے ترجیحی حل ہے۔
