برانڈ: SOLH از رچج ٹیکنالوجی

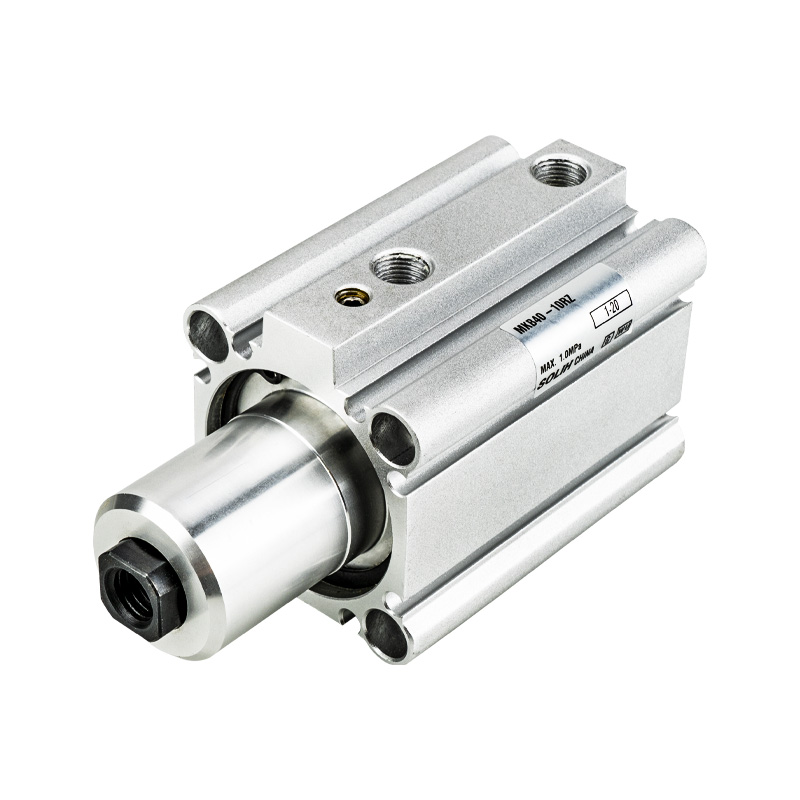

SOLH MK سیریز ایک معیاری 2-in-1 روٹری کلیمپ سلنڈر ہے جو 90° گردش اور لکیری کلیمپنگ موشن کو یکجا کرتا ہے۔ یہ 5mm سے 50mm تک کے معیاری کلیمپنگ اسٹروک کے ساتھ φ12mm سے φ63mm تک بور کے سائز کا احاطہ کرتا ہے۔ الٹرا کمپیکٹ انسٹالیشن، 3 بار اپ گریڈ شدہ قابل اجازت جڑتا ٹارک، 4 سائیڈ میگنیٹک سوئچ ماؤنٹنگ اور اختیاری بائیں/دائیں گھماؤ کے ساتھ، یہ سلنڈر ورک پیس پوزیشننگ، کلیمپنگ اور فکسنگ کے لیے جگہ سے محدود خودکار اسٹیشنوں کے لیے مثالی ہے، جو بنیادی نیومیٹک معیاری کمپیچر سسٹم کے لیے بنیادی طور پر کام کرتا ہے۔
1. کمپاؤنڈ گردش اور کلیمپنگ موشن
• کام کرنے کی ترتیب: پیچھے ہٹنا → 90° بائیں/دائیں گردش → کلیمپنگ کے لیے توسیع؛ ریورس ترتیب: ریلیز کلیمپ کے لیے پیچھے ہٹیں → ریورس 90° گردش → ری سیٹ کے لیے توسیع کریں۔
• اعلی صحت سے متعلق پوزیشننگ: ±5° رواداری کے ساتھ 90° گردش کا زاویہ فکسڈ، بہترین اینٹی روٹیشن کارکردگی اور قابل اعتماد بار بار پوزیشننگ کی درستگی فراہم کرتا ہے۔
2. اعلی لوڈ کی صلاحیت کو اپ گریڈ کیا گیا۔
• 3X اعلی جڑتا ٹارک: نئی اپ گریڈ شدہ MK سیریز قابل اجازت جڑتا ٹارک کو تین گنا کرتی ہے، جو روایتی MK2 سیریز کی بھاری بھرکم کارکردگی سے مماثل ہے، بالکل تیز رفتار آپریشن اور بڑے انرٹیا ورک پیس کلیمپنگ منظرناموں سے مطابقت رکھتی ہے۔
• طاقتور کلیمپنگ فورس: زیادہ سے زیادہ φ63 بور ماڈل 0.5MPa پر 12.4kN تک مضبوط کلیمپنگ فورس فراہم کرتا ہے، جو ہیوی ڈیوٹی ایپلی کیشنز کے لیے مستحکم اور مضبوط کلیمپنگ کو یقینی بناتا ہے۔
3. کومپیکٹ باڈی اور لچکدار کثیر جہتی تنصیب
• پتلا اور مختصر ڈھانچہ: انتہائی پتلا باڈی ڈیزائن جس کی مجموعی لمبائی 3~10 ملی میٹر روایتی MK2 سلنڈروں سے کم ہے، جس سے تنگ اور کمپیکٹ آلات کے لے آؤٹ کے لیے جگہ کے استعمال کو بہت بہتر بنایا گیا ہے۔
• ملٹی سائیڈ سوئچ ماؤنٹنگ: 4 طرفہ مقناطیسی سوئچ کی تنصیب کی حمایت کرتا ہے (صرف 2 طرفہ کے لیے φ20/φ25)۔ ایمبیڈڈ سوئچ ڈیزائن بیرونی نمائش اور مداخلت سے بچتا ہے، لچکدار اور صاف سرکٹ لے آؤٹ کو فعال کرتا ہے۔
• یونیورسل بڑھتے ہوئے طریقہ: سوراخوں اور ڈبل اینڈ تھریڈڈ ہولز سے لیس، مختلف اسمبلی کی ضروریات کو پورا کرنے کے لیے براہ راست فکسڈ ماؤنٹنگ اور فلینج ماؤنٹنگ کے ساتھ ہم آہنگ۔
4. قابل اعتماد اور پائیدار کارکردگی
• مستحکم بفرنگ: دو طرفہ ربڑ بفرز کے ساتھ ڈبل ایکٹنگ ڈھانچہ طویل مدتی مستحکم سائیکلک آپریشن کے لیے آپریٹنگ اثر، کمپن اور چلنے والے شور کو مؤثر طریقے سے کم کرتا ہے۔
• تیل سے پاک آپریشن: پیشہ ورانہ تیل سے پاک چکنا ڈیزائن کو اپناتا ہے، جو دھول سے پاک اور صاف کام کرنے والے ماحول کے لیے موزوں ہے۔
• معیاری مقناطیسی ترتیب: مقناطیسی سوئچ کے لیے مخصوص بڑھتے ہوئے نالیوں کے ساتھ بلٹ ان مقناطیسی انگوٹی، فالج کی پوزیشن کا پتہ لگانے کے لیے آسان۔

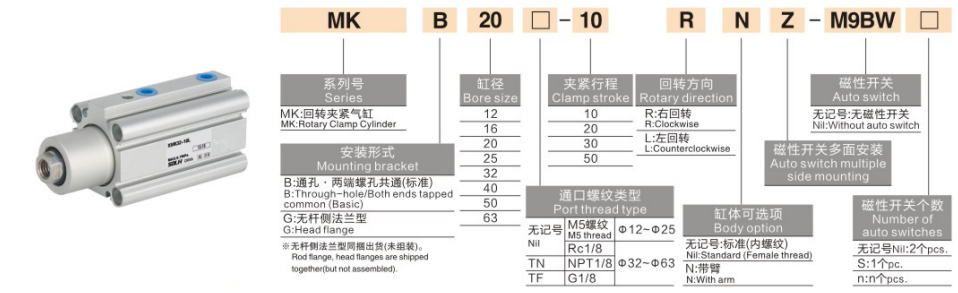

1. عام ماڈل کی مثالیں۔: MKB20-10RZ, MKB40-20LZ-M9BW
|
کوڈ سیگمنٹ |
تعریف |
|
ایم کے بی |
سیریز کوڈ: معیاری روٹری کلیمپ سلنڈر |
|
20/40 |
بور کا سائز: φ12/16/20/25/32/40/50/63mm |
|
10/20 |
کلیمپنگ اسٹروک: 5/10/15/20/25/30/40/50 ملی میٹر |
|
آر زیڈ / ایل زیڈ |
گردش کی سمت: RZ = دائیں ہاتھ (گھڑی کی سمت)؛ LZ = بائیں ہاتھ (گھڑی کی سمت میں) |
|
M9BW |
مقناطیسی سوئچ ماڈل (اختیاری: D-M9BW، D-A93، وغیرہ) |
2. معیاری ترتیب کی مثالیں۔
• معیاری دائیں گردش: MKB25-15RZ (φ25 بور، 15 ملی میٹر اسٹروک، گھڑی کی سمت گردش، کوئی سوئچ نہیں)
• دوہری سوئچ کے ساتھ بائیں گردش: MKB32-20LZ-2S (φ32 بور، 20 ملی میٹر اسٹروک، مخالف گھڑی کی سمت گردش، دوہری پوزیشن کے سوئچز)
• بڑے بور ہیوی ڈیوٹی کی قسم: MKB63-50RZ (φ63 بور، 50 ملی میٹر زیادہ سے زیادہ اسٹروک، بھاری بوجھ کلیمپنگ کے لیے دائیں گردش)
1. بنیادی وضاحتیں
• آپریشن موڈ: ڈبل ایکٹنگ کمپاؤنڈ موشن (90° گردش + لکیری کلیمپنگ)
• ورکنگ پریشر کی حد: 0.1~1.0MPa؛ پروف پریشر: 1.5MPa
• محیطی درجہ حرارت: -10℃~70℃ (غیر منجمد)؛ -10℃~60℃ جس میں مقناطیسی سوئچ نصب ہیں۔
• پسٹن آپریٹنگ سپیڈ: 50~200mm/s
• بفر موڈ: دو طرفہ ربڑ بفر
• چکنا موڈ: تیل سے پاک آپریشن (لبریکیشن کی ضرورت نہیں)
2. کلیمپنگ فورس ڈیٹا (یونٹ: kN @0.5MPa)
|
بور کا سائز (ملی میٹر) |
φ12 |
φ16 |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
کلیمپنگ فورس (kN) |
0.57 |
1.01 |
1.57 |
2.45 |
4.02 |
6.28 |
9.81 |
12.40 |
3. قابل اجازت جڑتا ٹارک (یونٹ: kg·m²)
|
بور کا سائز (ملی میٹر) |
φ12 |
φ16 |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
Inertia Torque (kg·m²) |
0.001 |
0.003 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.4 |
4. پروڈکٹ کا وزن (یونٹ: کلوگرام @ 20 ملی میٹر اسٹروک)
|
بور کا سائز (ملی میٹر) |
φ12 |
φ16 |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ63 |
|
وزن (کلوگرام) |
0.35 |
0.55 |
0.9 |
1.4 |
2.2 |
3.5 |
5.8 |
9.5 |
• ورک پیس پوزیشننگ اور کلیمپنگ: بڑے پیمانے پر مشین ٹول فکسچر، ویلڈنگ پوزیشننگ، سٹیمپنگ فکسنگ اور اسمبلی سٹیشن کلیمپنگ کے لیے استعمال کیا جاتا ہے۔ مربوط 2-in-1 گردش اور کلیمپنگ ڈیزائن مکینیکل ڈھانچے کو آسان بناتا ہے اور تنصیب کی جگہ بچاتا ہے۔
• الیکٹرانک اور صحت سے متعلق اجزاء کی فکسنگ: تیل سے پاک اور کم دھول کی خصوصیات بالکل سیمی کنڈکٹر ٹرے کلیمپنگ، فون شیل پوزیشننگ اور مائیکرو پریزین پارٹ فکسنگ، اعلی صفائی اور اعلی درستگی کی ضروریات کو پورا کرتی ہیں۔
• خودکار منتقلی کی حد: روٹری ٹیبل کو محدود کرنے، فلپنگ میکانزم پوزیشننگ اور شارٹ اسٹروک روٹری کلیمپنگ اسٹیشنز کے لیے مثالی، مستحکم اور دوبارہ قابل کمپاؤنڈ موشن کارکردگی فراہم کرتے ہیں۔
• ہیوی ڈیوٹی فکسنگ اسٹیشنز: ہائی کلیمپنگ فورس اور بہترین اینٹی ڈیفلیکشن کی صلاحیت سے لیس، یہ ہیوی ورک پیس کلیمپنگ، مولڈ فکسنگ اور بڑے بوجھ کے درست پوزیشننگ منظرناموں پر لاگو ہوتا ہے۔
1۔ بور سائز کا انتخاب: اصل کلیمپنگ بوجھ کے مطابق بور کا سائز منتخب کریں۔ نظریاتی کلیمپنگ فورس ≥ اصل بوجھ × 1.5 حفاظتی عنصر کو یقینی بنائیں۔ ہیوی ڈیوٹی کام کرنے والے حالات کے لیے φ40 یا اس سے بڑے بور کو ترجیح دیں۔
2. اسٹروک سلیکشن: معیاری کلیمپنگ اسٹروک 5 ملی میٹر سے 50 ملی میٹر تک ہے۔ اصل ورک پیس کی اونچائی کی بنیاد پر اسٹروک کا انتخاب کریں، اور مکینیکل مداخلت سے بچنے کے لیے 3~5 ملی میٹر مارجن محفوظ کریں۔
3۔ کنفیگریشن سلیکشن
￮ گردش کی سمت: سائٹ کے اسٹیشن کے لے آؤٹ سے ملنے کے لیے RZ (گھڑی کی سمت میں دائیں گردش) یا LZ (کلاک وائز بائیں گردش) کا انتخاب کریں۔
￮ پوزیشن کا پتہ لگانا: کلیمپنگ اور ریلیز اسٹیٹس کے لیے ڈوئل پوزیشن سگنلز حاصل کرنے کے لیے 2S ڈوئل سوئچ کنفیگریشن کو منتخب کریں۔
SOLH MK سیریز کا معیاری روٹری کلیمپ سلنڈر 90° روٹیشن اور لکیری کلیمپنگ فنکشنز کو مربوط کرتا ہے، جس میں 3 بار اپ گریڈ شدہ انرٹیا ٹارک، الٹرا کمپیکٹ باڈی، ملٹی ڈائریکشن ماؤنٹنگ اور مضبوط ہیوی لوڈ کلیمپنگ کی صلاحیت شامل ہے، ایک بہترین جگہ کی بچت اور ہائی فکس پوزیشن کے لیے بہترین حل کے طور پر کام کرتا ہے۔ clamping اسٹیشنوں.
