ACK سیریز زاویہ سلنڈر

SOLH ACK زاویہ سلنڈر معیاری 90° گردش / اختیاری 180° ٹرننگ پلس لکیری نیچے کی طرف کلیمپنگ کی مربوط کمپاؤنڈ موشن کو مربوط کرتا ہے، جس کے بور کے سائز φ25 سے φ63 تک ہوتے ہیں۔ اس میں بنیادی ڈیزائن کے طور پر تھری گائیڈ-گرو سپورٹنگ ڈھانچہ موجود ہے، جو سنکی بوجھ کے خلاف اعلی ساختی سختی اور مضبوط مزاحمت لاتا ہے، ±1.5° کی اعلی کونیی پوزیشننگ کی درستگی حاصل کرتا ہے، جو عام روٹری کلیمپ سلنڈروں سے بہتر ہے۔ دو ساختی قسمیں دستیاب ہیں: تنگ ورک پیسز کے لیے سنگل پریشر پلیٹ کے ساتھ ACK اور وسیع ورک پیس کے لیے ACKD ڈبل پریشر پلیٹ؛ گھڑی کی سمت بائیں گردش (L) اور گھڑی کی سمت دائیں گردش (R) سائٹ پر ترتیب سے ملنے کے لیے قابل انتخاب ہیں۔ ورکنگ سائیکل: پسٹن راڈ پیچھے ہٹتا ہے اور اوپر اٹھاتا ہے → ورک پیس کی مداخلت سے بچنے کے لیے گھومتا ہے → کلیمپنگ کے لیے نیچے کی طرف بڑھتا ہے۔ ریلیز ری سیٹ کرنے کے لیے ریورس ترتیب میں چلتا ہے۔ پسٹن راڈ ہیٹ ٹریٹڈ الائے اسٹیل سے بنی ہے، سلنڈر ٹیوب سخت انوڈائزنگ سے گزرتی ہے، درآمد شدہ ہائی پرفارمنس سیلنگ رِنگز کے ساتھ مماثل ہے تاکہ پہننے کی بہترین مزاحمت، سنکنرن مزاحمت، کم ہوا کے رساو اور طویل سروس لائف کا احساس ہو۔ سوراخ کے ذریعے چار نچلے حصے براہ راست تنصیب اور فلینج بڑھنے کی حمایت کرتے ہیں۔ بلٹ ان سینسر گرووز کلیمپ اور ریلیز کی حیثیت کی نگرانی کے لیے مقناطیسی سوئچ اسمبلی کی سہولت فراہم کرتے ہیں۔ ہر بور فکسڈ اسٹینڈرڈ کلیمپنگ اسٹروک سے لیس ہے۔ φ63 کی زیادہ سے زیادہ کلیمپنگ فورس 0.5 MPa آپریٹنگ پریشر کے تحت 1050 N تک پہنچ جاتی ہے۔ ورکنگ پریشر کی حد 0.15~1.0 MPa ہے جس میں وسیع درجہ حرارت کی موافقت −20℃ سے 80℃ تک ہے۔ یہ مشین ٹول ٹولنگ، ویلڈنگ پوزیشننگ، سٹیمپنگ کے عمل کے لیے اینٹی شفٹنگ فکسنگ، الیکٹرانک ٹرے کی فکسچر کلیمپنگ اور ٹرن اوور میکانزم کے لیے پوزیشننگ میں بڑے پیمانے پر اپنایا جاتا ہے۔ یہ مکینیکل ترتیب کو آسان بنانے اور تنصیب کی جگہ کو بچانے کے لیے الگ الگ روٹری اور کلیمپنگ سلنڈروں کی جگہ لے لیتا ہے۔ نظریاتی کلیمپنگ فورس ≥ اصل بوجھ × 1.5 حفاظتی عنصر کے ساتھ مناسب بور کا سائز منتخب کریں، اور مکینیکل تصادم کے خلاف 3~5 ملی میٹر اسٹروک مارجن محفوظ رکھیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

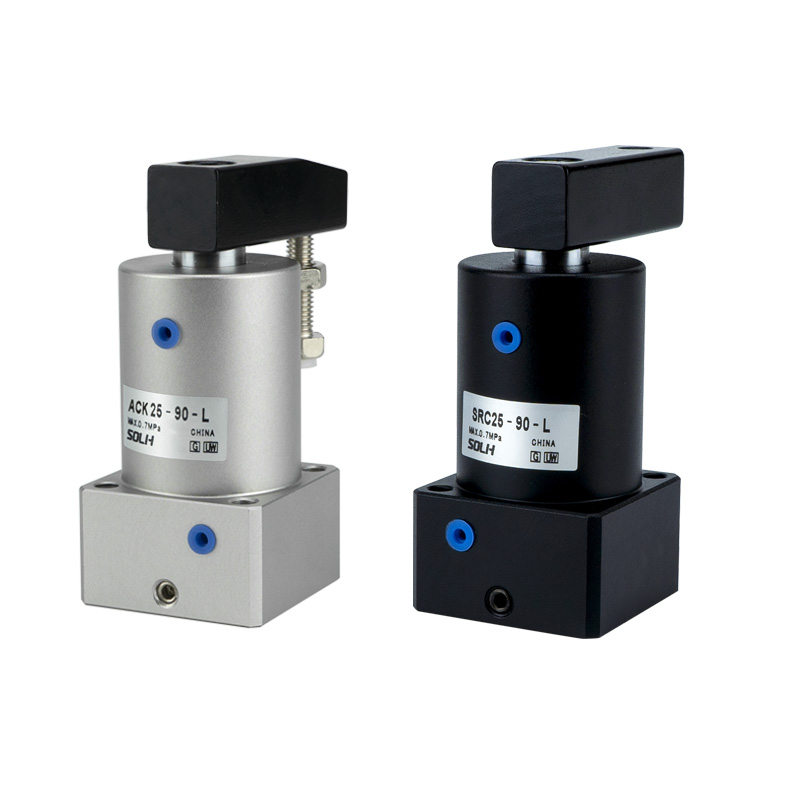

ACK سیریز زاویہ سلنڈر | 90°/180° گردش اور نیچے کی طرف کلیمپ 2-ان-1 سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ اور بنیادی ساختی خصوصیات

SOLH ACK سیریز ایک اعلی کارکردگی والا 2-in-1 زاویہ سلنڈر ہے جو 90°/180° گردش اور لکیری نیچے کی طرف کلیمپنگ موشن کو مربوط کرتا ہے۔ φ25mm سے φ63mm تک بور کے سائز کا احاطہ کرتے ہوئے، یہ اعلی درستگی اور مضبوط سنکی بوجھ مزاحمت کے لیے ایک پیشہ ور تھری گائیڈ-گروو ڈھانچہ اپناتا ہے۔ اختیاری یک طرفہ/دوہری طرفہ دباؤ والی پلیٹیں اور بائیں/دائیں گردش کی سمتیں متنوع فکسچر لے آؤٹس سے پوری طرح مطابقت رکھتی ہیں۔ اعلی سختی، طویل سروس لائف اور بھاری بھرکم کلیمپنگ کی صلاحیت کے ساتھ، ACK سلنڈر وسیع پیمانے پر اسپیس لمیٹڈ ورک پیس کلیمپنگ اسٹیشنوں کے لیے خودکار ٹولنگ، ویلڈنگ پوزیشننگ اور سٹیمپنگ فکسنگ کے عمل میں استعمال ہوتا ہے۔

1. کمپاؤنڈ گردش اور کلیمپنگ ایکشن

• معیاری کام کی ترتیب: پیچھے ہٹیں → 90°/180° بائیں/دائیں گردش → نیچے کی طرف کلیمپنگ کے لیے توسیع کریں

• ترتیب کو دوبارہ ترتیب دیں۔: ریلیز کلیمپ → ریورس روٹیشن → توسیع اور دوبارہ ترتیب دینے کے لیے پیچھے ہٹیں۔

• اعلی صحت سے متعلق پوزیشننگ: معیاری 90° گردش زاویہ ±1.5° اعلی درستگی کے ساتھ؛ 180 ° گردش کی قسم اختیاری، دوبارہ قابل اور قابل اعتماد ورک پیس پوزیشننگ کو یقینی بنانا۔

2. اعلی سختی اور توسیعی سروس کی زندگی

• تھری گائیڈ نالی کا ڈھانچہ: آپٹمائزڈ تھری ڈائریکشن گائیڈنگ ڈیزائن شاندار موشن استحکام، اعلی رہنمائی کی درستگی اور مضبوط اینٹی ڈیفلیکشن صلاحیت فراہم کرتا ہے، کلیمپنگ کے دوران سنکی بوجھ کو مؤثر طریقے سے مزاحمت کرتا ہے۔

• اعلی طاقت مواد کی ترتیب: پسٹن راڈ بہترین لباس مزاحمت اور استحکام کے لیے ہیٹ ٹریٹمنٹ کے عمل کے ساتھ خصوصی الائے اسٹیل کو اپناتا ہے۔ سلنڈر باڈی سنکنرن مزاحمت اور ساختی سختی کو بڑھانے کے لیے سخت انوڈائزنگ ٹریٹمنٹ سے گزرتی ہے۔

• پریمیم امپورٹڈ سیل: پیچیدہ کام کے حالات میں بہترین موافقت کے ساتھ درآمد شدہ مہر کے مواد کو اپناتا ہے، مؤثر طریقے سے ہوا کے رساو کو کم کرتا ہے اور سلنڈر کی مجموعی سروس کی زندگی کو بہت زیادہ بڑھاتا ہے۔

3. لچکدار تنصیب اور متنوع ترتیب

• اختیاری پریشر پلیٹ کی اقسام: تنگ ورک پیس کے لیے ACK یک طرفہ پریشر پلیٹ؛ وسیع ورک پیسز کے لیے ACKD ڈبل رخا پریشر پلیٹ، جس میں مختلف ورک پیس کلیمپنگ ڈیمانڈز شامل ہیں۔

• سایڈست گردش کی سمت: L (کلاک وائز بائیں گھماؤ) اور R (گھڑی کی سمت میں دائیں گھماؤ) مختلف آن سائٹ اسٹیشن لے آؤٹس سے ملنے کے لیے اختیاری۔

• یونیورسل ماؤنٹنگ ڈیزائن: براہ راست فکسنگ کے لئے سوراخ کے ذریعے 4 نیچے کے ساتھ لیس، flange بڑھتے ہوئے کے ساتھ ہم آہنگ. مخصوص معیاری سوئچ گرووز پوزیشن کا پتہ لگانے کے لیے مقناطیسی سوئچ کی تنصیب کی سہولت فراہم کرتے ہیں۔

مکمل ماڈل نام کے اصول اور آرڈر کی مثالیں۔

1. عام ماڈل کی مثالیں۔: ACKL25-90, ACKDR40-90

کوڈ سیگمنٹ	تعریف
اے سی کے / اے سی کے ڈی	سیریز کی قسم: ACK = واحد رخا دباؤ پلیٹ؛ ACKD = دو طرفہ پریشر پلیٹ
L/R	گردش کی سمت: L = بائیں (کلاک وائز)؛ R = دائیں (گھڑی کی سمت)
25/40	بور کا سائز: φ25/32/40/50/63 ملی میٹر
90/180	گردش زاویہ: 90° (معیاری) / 180° (اختیاری)

2. معیاری آرڈر کی مثالیں۔

• یک طرفہ بائیں گردش 90°: ACKL25-90 (φ25 بور، بائیں گردش، 90° معیاری زاویہ)

• دو طرفہ دائیں گردش 90°: ACKDR32-90 (φ32 بور، ڈبل رخا پلیٹ، دائیں گردش، 90° زاویہ)

• بڑے بور ہیوی ڈیوٹی کی قسم: ACKL63-90 (φ63 زیادہ سے زیادہ بور، بائیں گھماؤ، 90° زاویہ بھاری بوجھ کے کلیمپنگ کے لیے)

عمومی تکنیکی پیرامیٹرز (20℃، 0.5MPa معیاری حالت)

1. بنیادی وضاحتیں

• آپریشن موڈ: ڈبل ایکٹنگ کمپاؤنڈ موشن (گھومنا + نیچے کی طرف کلیمپنگ)

• ورکنگ پریشر کی حد: 0.15~1.0MPa؛ پروف پریشر: 1.5MPa

• محیطی درجہ حرارت: -20℃~80℃

• پسٹن آپریٹنگ سپیڈ: 50~200mm/s

• گردش کا زاویہ: 90° (معیاری)؛ 180° (اختیاری)

• معیاری کلیمپنگ اسٹروک: φ25=12mm; φ32=16 ملی میٹر؛ φ40 = 20 ملی میٹر؛ φ50=25mm; φ63=30mm

2. نظریاتی کلیمپنگ فورس (یونٹ: N @0.5MPa)

بور کا سائز (ملی میٹر)	φ25	φ32	φ40	φ50	φ63
کلیمپنگ فورس (N)	165	270	425	660	1050

3. پروڈکٹ کا وزن (یونٹ: کلوگرام @90° معیاری قسم)

بور کا سائز (ملی میٹر)	φ25	φ32	φ40	φ50	φ63
وزن (کلوگرام)	0.6	0.9	1.5	2.4	3.8

عام درخواست کے منظرنامے۔

• مشین ٹول اور ویلڈنگ فکسچر: ورک پیس پوزیشننگ کلیمپنگ، ویلڈنگ فکسنگ اور سٹیمپنگ سٹیشن اینٹی شفٹنگ کے لیے مثالی۔ مربوط گردش اور کلیمپنگ 2-in-1 ایکشن مکینیکل ڈھانچے کو آسان بناتا ہے اور تنصیب کی جگہ کو بچاتا ہے۔

• الیکٹرانک اور صحت سے متعلق اجزاء کی پروسیسنگ: پیلیٹ کلیمپنگ، جگ فکسنگ اور مائیکرو پریسجن پارٹ پوزیشننگ کے لیے موزوں ہے۔ یہ اعلی پوزیشننگ کی درستگی اور کم دھول پیدا کرنے کی خصوصیات ہے، سخت صحت سے متعلق اور صفائی کی ضروریات کو پورا کرتا ہے.

• خودکار منتقلی کا طریقہ کار: روٹری ٹیبل کو محدود کرنے، فلپنگ میکانزم پوزیشننگ اور شارٹ اسٹروک کلیمپنگ اسٹیشنز کے لیے وسیع پیمانے پر لاگو کیا جاتا ہے، مستحکم، ہموار اور دوبارہ قابل کمپاؤنڈ موشن کارکردگی فراہم کرتا ہے۔

• ہیوی ڈیوٹی فکسنگ کام کے حالات: مضبوط کلیمپنگ فورس اور بہترین اینٹی سنکی-لوڈ صلاحیت کے ساتھ، یہ ہیوی ورک پیس کلیمپنگ، مولڈ فکسنگ اور بڑے بوجھ کے درست پوزیشننگ منظرناموں کے لیے بالکل ڈھل جاتا ہے۔

3-مرحلہ فوری انتخاب گائیڈ

1۔ بور سائز کا انتخاب: اصل کلیمپنگ بوجھ کے مطابق بور کا سائز منتخب کریں۔ نظریاتی کلیمپنگ فورس ≥ اصل بوجھ × 1.5 حفاظتی عنصر کو یقینی بنائیں۔ ہیوی ڈیوٹی کام کرنے والے حالات کے لیے φ40 یا اس سے بڑے بور کو ترجیح دیں۔

2. اسٹروک سلیکشن: معیاری کلیمپنگ اسٹروک کی حدود 12 ملی میٹر سے 30 ملی میٹر تک ہوتی ہے۔ آپریشن کے دوران مکینیکل مداخلت سے بچنے کے لیے ورک پیس کی اونچائی کے مطابق 3~5 ملی میٹر اسٹروک مارجن محفوظ کریں۔

3۔ کنفیگریشن سلیکشن

￮ پریشر پلیٹ کی قسم: تنگ ورک پیس کے لیے ACK یک طرفہ پلیٹ کا انتخاب کریں۔ وسیع ورک پیس کے لیے ACKD ڈبل رخا پلیٹ منتخب کریں۔

￮ گردش کی سمت: اسٹیشن کی اصل ترتیب اور مکینیکل مداخلت کے حالات کے مطابق L بائیں گردش یا R دائیں گردش کو منتخب کریں۔

ایک جملے کا خلاصہ

SOLH ACK سیریز کا زاویہ سلنڈر ایک اعلیٰ درستگی والا تھری گائیڈ گروو ڈھانچہ اپناتا ہے، جو 90°/180° گردش اور نیچے کی طرف کلیمپنگ انضمام کو سپورٹ کرتا ہے۔ اختیاری سنگل/ڈبل سائیڈڈ پریشر پلیٹس، لچکدار بائیں/دائیں گردش اور بہترین ہیوی لوڈ اینٹی ڈیفلیکشن پرفارمنس کے ساتھ، یہ مختلف جگہ سے محدود خودکار فکسچر سٹیشنوں کے لیے ایک اعلیٰ سختی اور طویل زندگی کا کلیمپنگ حل ہے۔
