برانڈ: SOLH از رچج ٹیکنالوجی

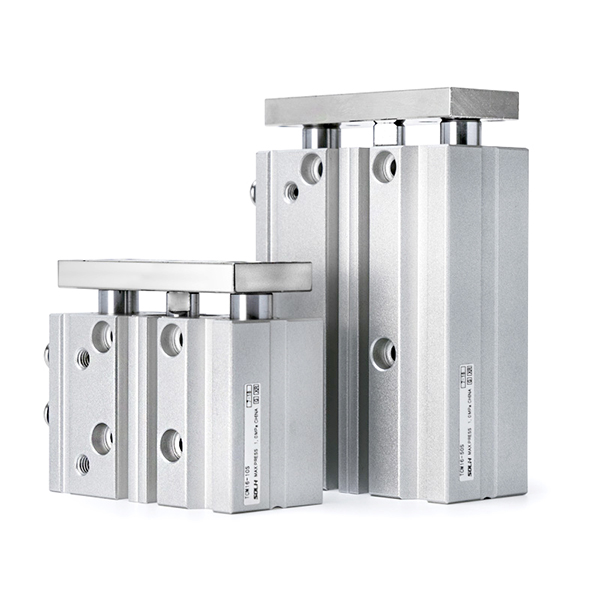

SOLH TC سیریز ایک اعلی کارکردگی کا سہ رخی گائیڈ راڈ سلنڈر ہے جو ایک مربوط ڈوئل گائیڈ راڈ + سنٹرل پسٹن راڈ کا ڈھانچہ اپناتا ہے۔ الٹرا ہائی رگڈیٹی، بہترین اینٹی ٹارشن کی صلاحیت، مضبوط لیٹرل لوڈ مزاحمت اور درست پوزیشننگ کی درستگی کے ساتھ نمایاں، یہ سیریز φ6mm سے φ100mm تک پوری بور رینج کا احاطہ کرتی ہے، جس میں دو بنیادی ماڈلز شامل ہیں: TCL precision بال بیئرنگ ٹائپ اور TCM ہیوی ڈیوٹی سلائیڈ۔ یہ وسیع پیمانے پر کمپیکٹ پُشنگ، لفٹنگ، اسٹاپنگ اور درست ٹرانسلیشن اسٹیشنز کے لیے استعمال ہوتا ہے، جو معیاری آٹومیشن منظرناموں میں SMC MGP سیریز کے لیے ایک بہترین ڈراپ ان متبادل کے طور پر کام کرتا ہے۔
• الٹرا ہائی رگڈیٹی ٹرائی ایکسیل سٹرکچر: دو اعلیٰ طاقت والے اسٹیل گائیڈ راڈ اور ایک مرکزی پسٹن راڈ سے لیس، مربوط ٹرائیکسیل ڈھانچہ عام سلنڈروں کی ٹورسن مزاحمت اور پس منظر کی بوجھ کی گنجائش سے دوگنا زیادہ فراہم کرتا ہے۔ یہ مؤثر طریقے سے موڑنے اور آفسیٹ کو روکتا ہے، سنکی بوجھ کے مطابق ڈھالتا ہے اور غیر معمولی استحکام کے ساتھ کام کرنے والے حالات کو عبور کرتا ہے۔
• مکمل منظرناموں کے لیے دوہری بیئرنگ کنفیگریشنز
￮ ٹی سیL (بال بیئرنگ): انتہائی کم رگڑ، انتہائی ہموار اسٹروک اور مستحکم ہائی فریکوئنسی آپریشن، درست جیکنگ، تیز رفتار سائیکلنگ اور کم رگڑ حرکت کی ضروریات کے لیے مثالی۔
￮ ٹی سیM (سلائیڈ بیئرنگ): پیتل کے الائے سلائیڈنگ بشنگ کو اپناتے ہوئے، اس میں پہننے کی بہترین مزاحمت، اثر مزاحمت اور لیٹرل بوجھ برداشت کی خصوصیات ہیں، جو بھاری بھرکم، دھول اور بریک لگانے کے کام کے حالات کے لیے بالکل موزوں ہیں۔
• انٹیگریٹڈ پتلا اور کومپیکٹ ڈیزائن: ڈرائیونگ یونٹ اور گائیڈنگ یونٹ تنصیب کی مجموعی جگہ کو کم سے کم کرنے کے لیے انتہائی مربوط ہیں۔ اوپر اور اطراف کی سطحوں پر دوہری ایئر انلیٹس لچکدار پائپنگ لے آؤٹ کو سپورٹ کرتے ہیں، جو سائٹ پر موجود پائپ لائن کی مختلف سمتوں اور کمپیکٹ آلات کے ڈھانچے کے مطابق ہوتے ہیں۔
• اعلی صحت سے متعلق دہرائیں پوزیشننگ: درست پوزیشننگ ہولز بیس، پچھلے سرے کے چہرے اور فکسنگ پلیٹ پر محفوظ ہیں تاکہ الٹرا ہائی ریپیٹ پوزیشننگ کی درستگی کو یقینی بنایا جا سکے۔ فور سائیڈ میگنیٹک سوئچ گرووز ملٹی ڈائریکشنل سوئچ انسٹالیشن کو سپورٹ کرتے ہیں، لچکدار اور جامع اسٹروک پوزیشن کا پتہ لگاتے ہیں۔
• معیاری پریمیم کنفیگریشن: بلٹ ان میگنیٹک رِنگ (معیاری ایس میگنیٹ)، ڈوئل اینڈ ربڑ بفرز اور آئل فری مینٹیننس فری ڈیزائن، صاف ورکشاپ آپریشن کے معیارات کے مطابق۔ 5mm سے 500mm تک کے معیاری اسٹروک کے ساتھ ڈبل ایکٹنگ ڈیزائن تقریباً تمام روایتی آٹومیشن ڈرائیونگ اسٹروک کا احاطہ کرتا ہے۔
ماڈل کی مثالیں: TCM20-50S | TCL16-30J-20S-T
|
کوڈ سیگمنٹ |
تفصیلات کا مطلب |
|
ٹی سی |
سیریز کوڈ: ڈبل ایکٹنگ ٹرائیکسیل گائیڈ راڈ سلنڈر |
|
M/L |
بیئرنگ کی قسم: M = TCM پیتل سلائیڈ بیئرنگ؛ L=TCL صحت سے متعلق بال بیئرنگ |
|
J |
ایڈجسٹ اسٹروک کی قسم (کوئی نشان نہیں = معیاری فکسڈ اسٹروک کی قسم) |
|
6~100 |
بور کا سائز (ملی میٹر): φ6/10/12/16/20/25/32/40/50/63/80/100 |
|
5~500 |
معیاری اسٹروک (ملی میٹر): 5/10/20/30/40/50/75/100~500 |
|
0~50 (J-type) |
ایڈجسٹ اسٹروک رینج (خصوصی جے قسم کے لیے، زیادہ سے زیادہ 50 ملی میٹر ایڈجسٹمنٹ) |
|
S |
مقناطیس سے لیس (بلٹ میں مقناطیسی انگوٹی، معیاری ترتیب) |
|
-T |
اعلی درجہ حرارت مزاحم اختیار: کام کرنے کا درجہ حرارت -20℃~120℃ |
معیاری آرڈر ریفرنس کی مثالیں۔
• ٹی سیM25-75S: 25mm بور، 75mm سٹروک، بلٹ ان مقناطیس کے ساتھ سلائیڈ بیئرنگ کی قسم
• ٹی سیL20-50J-20S: 20 ملی میٹر بور، 50 ملی میٹر معیاری اسٹروک، 20 ملی میٹر ایڈجسٹ اسٹروک، مقناطیس کے ساتھ بال بیئرنگ درستگی کی قسم
• ٹی سیM32-100S-T: 32mm بور، 100mm سٹروک، سلائیڈ بیئرنگ کی قسم اعلی درجہ حرارت کی مزاحمت کے ساتھ
(معیاری ٹیسٹ کے حالات: 20℃ نارمل درجہ حرارت، 0.5MPa ریٹیڈ پریشر)
1. عمومی کارکردگی کے پیرامیٹرز
• آپریشن موڈ: دوہری اداکاری والی باہمی حرکت
• ورکنگ پریشر کی حد: 0.1~1.0MPa؛ پروف پریشر: 1.5MPa
• محیطی درجہ حرارت: -20℃~70℃ (برف سے پاک روایتی ماحول)؛ -20℃~120℃ (-T اعلی درجہ حرارت ورژن)
• پسٹن آپریٹنگ سپیڈ: 50~500mm/s (φ6~63 چھوٹے اور درمیانے بور)؛ 50~400mm/s (φ80/100 بڑا بور)
• بفر موڈ: معیاری ڈبل اینڈ ربڑ بفر؛ اعلی اثر والے منظرناموں کے لیے اختیاری ایئر کشن بفر
• چکنا موڈ: تیل سے پاک دیکھ بھال سے پاک آپریشن، صاف صنعتی ماحول کے لیے موزوں
2. تھیوریٹیکل تھرسٹ ڈیٹا (@0.5MPa، یونٹ: N)
|
بور کا سائز (ملی میٹر) |
نظریاتی زور (N) |
|
6 |
14 |
|
10 |
39 |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. پروڈکٹ وزن کا ڈیٹا (50 ملی میٹر اسٹروک، یونٹ: کلوگرام)
|
بور کا سائز (ملی میٹر) |
ٹی سیM وزن (کلوگرام) |
ٹی سیL وزن (کلوگرام) |
|
6 |
0.08 |
0.09 |
|
10 |
0.15 |
0.16 |
|
12 |
0.20 |
0.21 |
|
16 |
0.30 |
0.32 |
|
20 |
0.45 |
0.47 |
|
25 |
0.70 |
0.72 |
|
32 |
1.10 |
1.15 |
|
40 |
1.70 |
1.75 |
|
50 |
2.60 |
2.65 |
|
63 |
3.90 |
4.00 |
|
80 |
6.60 |
6.70 |
|
100 |
10.30 |
10.50 |
|
موازنہ آئٹم |
ٹی سیL (بال بیئرنگ) |
ٹی سیM (سلائیڈ بیئرنگ) |
|
بیئرنگ کی قسم |
اعلی صحت سے متعلق لکیری بال بیئرنگ |
پیتل کا کھوٹ سلائیڈنگ بیئرنگ |
|
لیٹرل لوڈ کی گنجائش |
میڈیم (ہموار حرکت کو ترجیح دیتا ہے) |
مضبوط (اثر مزاحمت کو ترجیح دیتا ہے) |
|
حرکت کی خصوصیات |
انتہائی کم رگڑ، ہموار اسٹروک، مستحکم ہائی فریکوئنسی سائیکلنگ |
بہترین لباس مزاحمت، مستحکم آپریشن، مضبوط ریڈیل لوڈ رواداری |
|
قابل اطلاق منظرنامے۔ |
صحت سے متعلق جیکنگ، تیز رفتار باہمی حرکت، کم رگڑ مطلوبہ اسٹیشن |
بھاری بوجھ، گرد آلود ماحول، بریک لگانا اور ٹرانسورس اثر کام کرنے کے حالات |
|
لاگت کی سطح |
پریمیم |
اقتصادی |
1. لچکدار ملٹی ماؤنٹ ڈیزائن
• براہ راست باڈی ماؤنٹنگ: بغیر کسی اضافی بریکٹ کے براہ راست فکسنگ کے لیے نیچے، سائیڈ اور سرے کے چہروں پر محفوظ سکرو سوراخ، سائٹ پر انسٹالیشن کے لیے تیزی سے اسمبلی اور جدا کرنے کے قابل بناتے ہیں۔
• اختیاری معاون لوازمات: Flange (F) اور فٹ بریکٹ (L) بڑھتے ہوئے لوازمات دستیاب ہیں، جو متنوع سازوسامان کے ساختی ڈیزائنوں کو اپنانے کے لیے لچکدار افقی اور عمودی ترتیب کو سپورٹ کرتے ہیں۔
2. بنیادی صنعتی ایپلی کیشنز
• کنویئر لائن آٹومیشن: ورک پیس روکنا، مواد اٹھانا اور پیلیٹ کی پوزیشننگ؛ مضبوط اثر مزاحمت اور اینٹی آفسیٹ کارکردگی مستحکم پہنچانے اور محدود آپریشن کو یقینی بناتی ہے۔
• 3C الیکٹرانک پریسجن پروسیسنگ: پی سی بی ہینڈلنگ، ٹرمینل کرمپنگ پوزیشننگ اور لائٹ ورک پیس کا ترجمہ؛ اعلی مخالف گردش کی درستگی صفر انحراف صحت سے متعلق اسمبلی اور پروسیسنگ کی ضمانت دیتی ہے۔
• پیکیجنگ مشینری: میٹریل بفل ڈرائیونگ، سائلو گیٹ سوئچنگ اور کم فاصلے کے میٹریل کو آگے بڑھانا؛ کومپیکٹ باڈی انتہائی مربوط پیکیجنگ آلات کے لے آؤٹ کے لیے بالکل ڈھل جاتی ہے۔
• جنرل انڈسٹریل آٹومیشن: جگ لفٹنگ، پارٹ ایجیکشن اور سنکی لوڈ ڈرائیونگ؛ روایتی اسپلٹ سلنڈر + گائیڈ راڈ کے امتزاج کو تبدیل کرنے، سامان کی ساخت کو آسان بنانے اور اخراجات کو کم کرنے کے لیے سلنڈر اور گائیڈ کے افعال کو مربوط کرتا ہے۔
|
موازنہ آئٹم |
SOLH TC سیریز |
ایس ایم سی ایم جی پی سیریز |
|
بور کوریج کی حد |
φ6~100mm (مکمل مائیکرو اور معیاری حد) |
φ12~100mm (صرف معیاری بور) |
|
بیئرنگ کنفیگریشن |
ٹی سیL بال بیئرنگ / TCM سلائیڈ بیئرنگ |
ایم جی پی ایل بال بیئرنگ / ایم جی پی ایم سلائیڈ بیئرنگ |
|
غیر گردش کی درستگی |
±0.05°~±0.10° |
±0.08°~±0.15° |
|
لیٹرل لوڈ کی گنجائش |
مضبوط (عام سلنڈروں سے 2 گنا زیادہ) |
درمیانہ |
|
لاگت کی کارکردگی |
اعلی قیمت کی کارکردگی |
زیادہ مارکیٹ کی قیمت |
|
متبادل مطابقت |
100% براہ راست ڈراپ ان متبادل |
معیاری بینچ مارک ماڈل |
1۔ بور سائز کا انتخاب: اصل کام کے بوجھ کے مطابق مطلوبہ زور کا حساب لگائیں۔ تھیوریٹیکل تھرسٹ ≥ اصل لوڈ × 1.5 کے ساتھ بور کا سائز منتخب کریں، اوورلوڈ آپریشن سے بچنے کے لیے 50% حفاظتی مارجن محفوظ کریں۔
2. بیئرنگ کی قسم کا انتخاب: درست پوزیشننگ اور ہائی فریکوئنسی ہموار سائیکلنگ کے منظرناموں کے لیے TCL بال بیئرنگ کا انتخاب کریں۔ بھاری بھرکم، گرد آلود اور زیادہ اثر والے کام کرنے والے حالات کے لیے TCM سلائیڈ بیئرنگ کا انتخاب کریں۔
3۔ فنکشنل کنفیگریشن سلیکشن
￮ اسٹروک فائن ایڈجسٹمنٹ ڈیمانڈ: جے قسم کے ایڈجسٹ اسٹروک کو منتخب کریں (0 ~ 50 ملی میٹر ایڈجسٹ رینج)
￮ پوزیشن کا پتہ لگانے کی مانگ: ایس میگنیٹ کنفیگریشن + ملٹی ڈائریکشنل میگنیٹک سوئچز کو منتخب کریں (چار طرف سے انسٹال کیا جا سکتا ہے)
￮ اعلی درجہ حرارت کام کرنے کا ماحول: منتخب کریں -T اعلی درجہ حرارت مزاحم اختیار (-20℃~120℃)
SOLH TC سیریز کا ٹرائی ایکسیل گائیڈ راڈ سلنڈر اعلی سختی، سپر لیٹرل لوڈ ریزسٹنس اور ہائی پریسجن اینٹی روٹیشن پرفارمنس کو ضم کرتا ہے، جس میں ڈوئل بیئرنگ آپشنز اور ایڈجسٹ اسٹروک اور ہائی ٹمپریچر کے اختیاری فنکشنز شامل ہیں، جو SMC MGP سیریز کے لیے سب سے زیادہ لاگت سے موثر براہ راست متبادل کے طور پر کام کرتے ہیں
