CXSJ سیریز کومپیکٹ ٹوئن سلنڈر | الٹرا سلم ڈبل پسٹن ڈبل راڈ سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ اور بنیادی ڈھانچہ

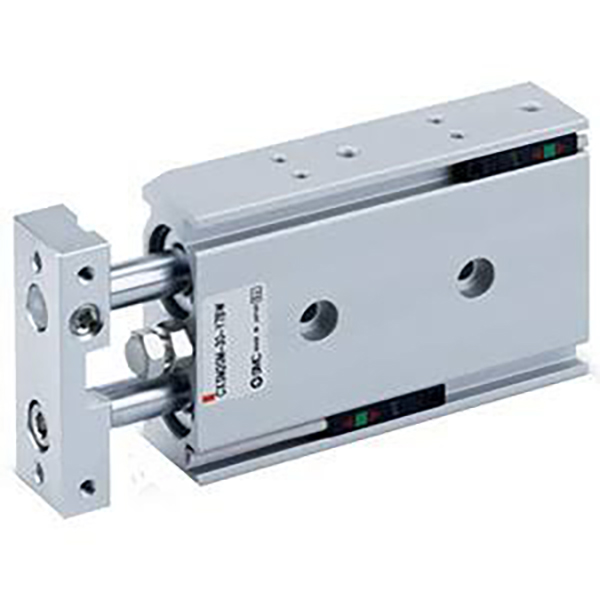

SOLH CXSJ سیریز معیاری CXS ٹوئن سلنڈر کا ایک اپ گریڈ شدہ الٹرا کمپیکٹ ورژن ہے۔ ڈبل پسٹن اور ڈبل گائیڈ راڈ کے مربوط ڈھانچے کو اپنانا، یہ فراہم کرتا ہے۔سنگل سلنڈر کے مقابلے میں ڈبل تھرسٹ اور ±0.1° کی صفر گردش کی درستگی حاصل کرتا ہے۔ روایتی CXS ماڈلز کی نسبت چھوٹی لمبائی، تنگ چوڑائی اور ہلکے وزن کے ساتھ بہتر بنایا گیا، CXSJ سیریز میں زیادہ لچکدار ماؤنٹنگ کی خصوصیات ہیں اور یہ خاص طور پر الٹرا کنفینڈ آٹومیشن اسپیسز میں پک اینڈ پلیس، میٹریل ٹرانسفر، درست پوزیشننگ اور لائٹ-لوڈ پریسنگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔

بنیادی ساختی فوائد

• دوہری پسٹن اور دوہری گائیڈ راڈ انٹیگریشن: اختیاری سلائیڈ بیئرنگ (M) اور بال بیئرنگ (L) کنفیگریشنز آفاقی مجموعی طول و عرض، توازن استحکام، درستگی اور مختلف کام کے حالات کے لیے لاگت۔

• ریورس ایبل میگنیٹک سوئچ بیس: ساختی مداخلت کے بغیر 4 سمت کی تنصیب کی حمایت کرتا ہے، لچکدار ملٹی اینگل پوزیشن کا پتہ لگانے اور سڈول بائیں/دائیں بڑھتے ہوئے موافقت کو فعال کرتا ہے۔

• معیاری بفر اور مقناطیسی ڈیزائن: مستحکم کشننگ کے لیے ڈوئل اینڈ ربڑ بفرز سے لیس؛ بلٹ میں مقناطیسی رنگ (Z لاحقہ) مقناطیسی سوئچ کی تنصیب کے لیے مخصوص ہے۔ کوئی ایئر بفر (AZ) آپشن نہیں، ربڑ بفر معیاری جھٹکا جذب کرنے کا کام کرتا ہے۔

• چھوٹے بوروں کے لیے دوہری پورٹنگ ڈیزائن: φ6 اور φ10 بور سائز دوہری محوری اور سائیڈ پائپنگ کو سپورٹ کرتے ہیں، الٹرا کمپیکٹ آلات کے لے آؤٹ میں پائپ لائن لے آؤٹ کو بہت زیادہ بہتر بناتے ہیں۔

بنیادی ذیلی سیریز کی درجہ بندی (بیرنگ اور راڈ کی قسم)

CXSJ سیریز کم رفتار ہیوی لوڈ، تیز رفتار درستگی اور ڈبل آؤٹ پٹ ورکنگ منظرناموں سے ملنے کے لیے چار بنیادی ماڈلز کا احاطہ کرتی ہے، جس سے کمپیکٹ آٹومیشن کے مطالبات کی مکمل کوریج حاصل ہوتی ہے۔

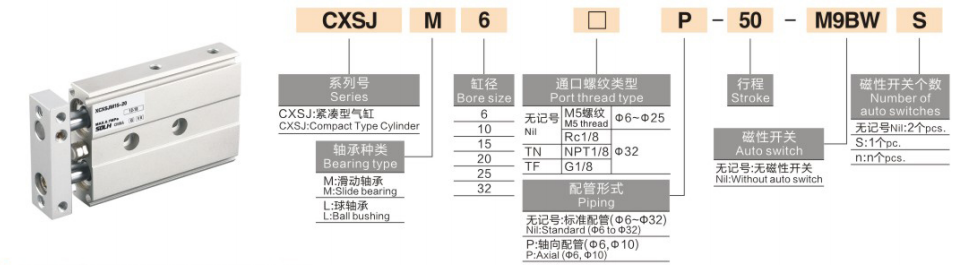

ماڈل نام کے مکمل اصول

ماڈل کی مثال: CXSJL20-50Z-M9B

1. نام کے کوڈ کی تعریف

1۔ سیریز کوڈ: CXSJ + بیئرنگ اور راڈ کی قسم (M/L/WM/WL)

2. بور کا سائز: 6 / 10 / 15 / 20 / 25 / 32 ملی میٹر (مکمل معیاری بور رینج)

3۔ معیاری اسٹروک: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 ملی میٹر (زیادہ سے زیادہ اسٹروک: 100 ملی میٹر)

4. بفر اور مقناطیسی رنگ کی ترتیب

￮ Z: معیاری کنفیگریشن (بلٹ ان میگنیٹک رِنگ + ڈوئل اینڈ ربڑ بفر، مقناطیسی سوئچ انسٹالیشن کے ساتھ ہم آہنگ)

￮ کوئی Z لاحقہ نہیں۔: غیر مقناطیسی قسم (مقناطیسی سوئچ دستیاب نہیں ہے)

￮ نوٹ: CXSJ سیریز صرف ربڑ بفر کو سپورٹ کرتی ہے، کوئی ایئر بفر (AZ) آپشن نہیں ہے۔

5۔ مقناطیسی سوئچ: اختیاری D-M9B, D-A93, D-M9N; 4 سمت الٹ جانے والی بیس مطابقت کے ساتھ براہ راست سائیڈ گرووز پر نصب ہے۔

6۔ ڈیوائس لاک کریں (اختیاری): R (ریٹریکٹ لاک)، پی (ایکسٹینڈ لاک)

عمومی معیاری تکنیکی پیرامیٹرز

(معیاری ٹیسٹ کے حالات: 20 ℃ عام درجہ حرارت، خشک ہوا)

• آپریشن موڈ: ڈبل ایکٹنگ ڈبل پسٹن ڈرائیونگ (ڈبل تھرسٹ آؤٹ پٹ)

• ورکنگ پریشر کی حد: 0.1~0.7MPa (φ6: کم از کم 0.15MPa؛ φ10~φ32: کم از کم 0.1MPa)

• پروف پریشر: 1.05MPa

• محیطی درجہ حرارت: -10℃~60℃ (برف سے پاک ماحول)

• آپریٹنگ سپیڈ: 30~800mm/s (CXSJL تیز رفتار قسم 800mm/s تک؛ CXSJM 30~600mm/s)

• مخالف گردش درستگی: ±0.1° (صفر ٹورشن درستگی، معیاری CXS سیریز کے مطابق)

• بفر موڈ: صرف ڈوئل اینڈ ربڑ بفر (کوئی ایئر بفر آپشن نہیں)

• پائپنگ پورٹ سائز

￮ φ6 / φ10: M5×0.8 (محوری اور سائیڈ ڈوئل پائپنگ کی حمایت)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (صرف سائیڈ پائپنگ)

• چڑھنے کا طریقہ: 3 رخا بڑھتے ہوئے (نیچے / اوپر / طرف)؛ ریورسبل بیس سڈول بائیں اور دائیں تنصیب کی حمایت کرتا ہے۔

نظریاتی زور اور تناؤ کا ڈیٹا (@0.5MPa، یونٹ: N)

ڈبل پسٹن ڈھانچہ فراہم کرتا ہے۔ڈبل آؤٹ پٹ فورس ایک ہی بور سائز کے سنگل پسٹن سلنڈروں کے ساتھ موازنہ

CXSJ بمقابلہ CXS بنیادی فرق موازنہ

CXSJ CXS کا اپ گریڈ شدہ الٹرا کمپیکٹ ورژن ہے، خاص طور پر تنگ جگہ آٹومیشن منظرناموں کے لیے بہتر بنایا گیا ہے۔

فوری انتخاب گائیڈ

1۔ بیئرنگ اور راڈ کی قسم کا انتخاب: لباس مزاحم بھاری بوجھ اور گرد آلود ماحول کے لیے CXSJM کا انتخاب کریں۔ تیز رفتار ہموار اور بار بار ایک دوسرے سے چلنے والی حرکت کے لیے CXSJL منتخب کریں۔ ڈوئل اینڈ راڈ آؤٹ پٹ اور دو طرفہ ہم وقت ساز آپریشن کے لیے CXSJWM/CXSJWL کو اپنایں۔

2. ماڈل ورژن کا انتخاب: الٹرا کمپیکٹ جگہ اور محوری پائپنگ کے مطالبات کے لیے CXSJ کو ترجیح دیں۔ اگر ایئر بفر یا بھاری اثر مزاحمت کی ضرورت ہو تو معیاری CXS کا انتخاب کریں۔

3۔ مقناطیسی ترتیب کا انتخاب: مقناطیسی سوئچ کے ساتھ پوزیشن کا پتہ لگانے کے لیے Z لاحقہ منتخب کریں۔ غیر مقناطیسی اور مقناطیسی مداخلت سے متعلق حساس منظرناموں کے لیے Z کو چھوڑ دیں۔

4. بور اور اسٹروک کا انتخاب: اصل بوجھ اور زور کی طلب کی بنیاد پر بور کے سائز کا تعین کریں۔ اسٹروک کی معیاری حد 5~100mm ہے (زیادہ سے زیادہ اسٹروک کی حد: 100mm)۔

ایک جملے کا خلاصہ

     SOLH CXSJ سیریز کے الٹرا کمپیکٹ ٹوئن سلنڈر میں ڈبل پسٹن ڈبل راڈ ہائی تھرسٹ، ±0.1° صفر گردش درستگی، الٹرا سلم آپٹمائزڈ سائز اور 4 طرفہ لچکدار ماونٹنگ کی خصوصیات ہیں، جو کہ ہائی پریسجن پک اور الٹرا کونپریس والی پوزیشن میں آٹومیٹک اور لائٹ پلیس کے لیے بہترین نیومیٹک حل ہے۔ سامان
