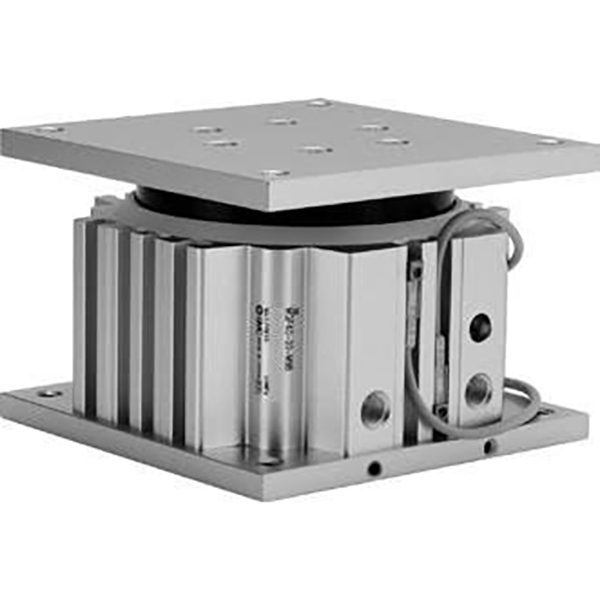

ایم جی ایف سیریز گائیڈ ٹیبل سلنڈر | کم پروفائل ہائی اینٹی ڈیفلیکشن نیومیٹک سلنڈر

برانڈ: SOLH از رچج ٹیکنالوجی

پروڈکٹ کا جائزہ اور بنیادی ساختی خصوصیات

     SOLH MGF سیریز ایک کم پروفائل گائیڈ ٹیبل سلنڈر ہے جس میں ایک بڑی مرتکز گائیڈ آستین کی ساخت اور 360° یکساں اینٹی ڈیفلیکشن بوجھ کی گنجائش ہے۔ 30mm سے 100mm کے معیاری شارٹ اسٹروک کے ساتھ φ40mm، φ63mm اور φ100mm کے بور سائز کا احاطہ کرتے ہوئے، یہ سلنڈر انتہائی پتلی کم اونچائی والے ڈیزائن کو اپناتا ہے اور اوپر اور نیچے کی دوہری سمت بڑھنے کی حمایت کرتا ہے۔ یہ بہترین اینٹی سنکی لوڈ پرفارمنس اور اعلی درستگی مخالف گردش کی صلاحیت فراہم کرتا ہے، جو کہ شارٹ اسٹروک ہیوی لوڈ ورکنگ کنڈیشنز جیسے کہ ورک پیس لفٹنگ، پرائس پوزیشننگ، اسٹیشن ٹرننگ اور ہیوی ڈیوٹی پشنگ کے لیے بالکل موزوں ہے، کمپیکٹ خودکار آلات کے لیے ترجیحی نیومیٹک حل کے طور پر کام کرتا ہے۔

کلیدی ساختی فوائد

• انتہائی کم پروفائل اور کم سے کم اونچائی: مجموعی طور پر تنصیب کی اونچائی MGQ سیریز سے 15-20% کم ہے، ایک انتہائی پتلی باڈی کو انتہائی کمپیکٹ آلات کے لے آؤٹ میں فٹ کرنے کے لیے۔ روایتی دوہری گائیڈ راڈ کے ڈھانچے کو ایک بڑے قطر کی مرتکز گائیڈ آستین کے ساتھ تبدیل کرنے سے مجموعی وزن تقریباً 15% کم ہو جاتا ہے اور دشاتمک حساسیت کے بغیر مستقل 360° ہمہ جہتی اینٹی ڈیفلیکشن کارکردگی فراہم کرتا ہے۔

• طاقتور مخالف سنکی بوجھ اور اعلی سختی: مربوط بڑی گائیڈ آستین اور بلٹ ان اینٹی روٹیشن پن ڈھانچہ سلنڈر کو انتہائی بڑے قابل اجازت ٹارک کے ساتھ عطا کرتا ہے، جو φ100mm ماڈل کے لیے 409N·m تک پہنچتا ہے۔ یہ کسی بھی 360° سمت سے بغیر کسی جھکاؤ یا جمنگ کے مستحکم طور پر سنکی بوجھ برداشت کرتا ہے۔ اعلی درستگی مخالف گردش کی درستگی مستحکم بار بار پوزیشننگ کو یقینی بناتی ہے: φ40 (±0.08°)، φ63 (±0.06°)، φ100 (±0.05°)۔

• لچکدار ماونٹنگ اور پائپنگ لے آؤٹ: اختراعی اوپر اور نیچے دو جہتی ماؤنٹنگ ڈیزائن کو اپناتا ہے، اوپری اور نچلی دونوں سطحوں پر فکسڈ انسٹالیشن کو افقی لفٹنگ، عمودی دبانے اور کثیر جہتی کام کے منظرناموں کے مطابق ڈھالنے کے قابل بناتا ہے۔ فور سائیڈ ٹی سلاٹ ڈیزائن سے لیس (پائپنگ کی سطح کو چھوڑ کر تین دستیاب سائیڈز)، لچکدار ملٹی پوزیشن اسٹروک کا پتہ لگانے کے لیے مقناطیسی سوئچ چار اطراف میں نصب کیے جا سکتے ہیں۔

• پائیدار اور کم دیکھ بھال کا ڈیزائن: ڈوئل اینڈ ربڑ بفرز کے ساتھ دوہری اداکاری کا باہمی ڈھانچہ مؤثر طریقے سے نقل و حرکت کے اثرات اور آپریٹنگ شور کو کم کرتا ہے، سلنڈر اور پیریفرل آلات کی سروس لائف کو بڑھاتا ہے۔ آئل فری مینٹیننس فری ڈیزائن صاف ستھرا ماحول میں آپریشن کی حمایت کرتا ہے اور روزانہ کی دیکھ بھال کے اخراجات کو بہت کم کرتا ہے۔

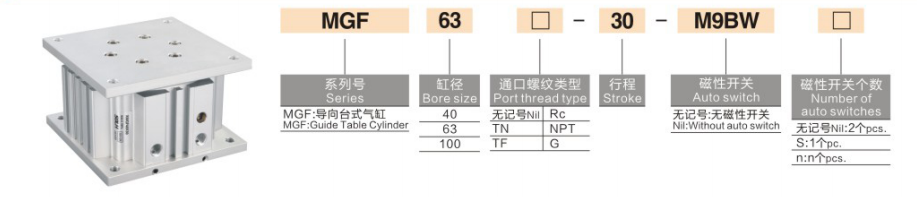

ماڈل نام کے مکمل اصول

ماڈل کی مثالیں: MGF63-50-M9BW | 10-MGF40-30-Y59B

معیاری آرڈر ریفرنس کی مثالیں۔

• ایم جی ایف40-30: 40mm بور، 30mm سٹروک، معیاری قسم بغیر مقناطیسی سوئچ کے

• ایم جی ایف63-75-2S: 63mm بور، 75mm سٹروک، دوہری پوزیشن کا پتہ لگانے کے لیے دوہری مقناطیسی سوئچ

• 10-MGF100-100-Y59B: 100mm بور، 100mm سٹروک، Y59B مقناطیسی سوئچ کے ساتھ کم دھول کی سیریز صاف کریں

معیاری بنیادی تکنیکی پیرامیٹرز

(معیاری ٹیسٹ کے حالات: 20℃ نارمل درجہ حرارت، 0.5MPa ریٹیڈ پریشر)

1. عمومی کارکردگی کی تفصیلات

• آپریشن موڈ: دوہری اداکاری والی باہمی حرکت

• ورکنگ پریشر کی حد: 0.1~1.0MPa؛ پروف پریشر: 1.5MPa

• محیطی درجہ حرارت: -10℃~60℃ (برف سے پاک ماحول)

• پسٹن آپریٹنگ سپیڈ: 50~500mm/s

• بفر موڈ: اثر میں کمی اور شور کے خاتمے کے لیے دوہری آخر ربڑ بفر

• چکنا موڈ: آئل فری مینٹیننس فری آپریشن، صاف ورکشاپس کے ساتھ ہم آہنگ

2. تھیوریٹیکل تھرسٹ ڈیٹا (یونٹ: این)

3. قابل اجازت ٹارک ڈیٹا (100mm/s، یونٹ: N·m)

4. پروڈکٹ وزن کا ڈیٹا (50 ملی میٹر اسٹروک، یونٹ: کلوگرام)

عام درخواست کے منظرنامے۔

• لفٹنگ اور پوزیشننگ اسٹیشنز: پروڈکشن لائن ورک پیس جیکنگ، پیلیٹ پوزیشننگ اور جیگ انجیکشن کے لیے مثالی۔ اعلی سختی والا گائیڈ ڈھانچہ پوزیشن کے انحراف کے بغیر شارٹ اسٹروک ہیوی لوڈ والے حالات میں مستحکم آپریشن کو یقینی بناتا ہے۔

• اسٹیشن ٹرننگ اور ڈائریکشن سوئچنگ: انڈیکس پلیٹ کی گردش، 90° ورک پیس فلپنگ اور خودکار سمت سوئچنگ کے عمل کے لیے موزوں ہے۔ الٹرا ہائی مخالف گردش صحت سے متعلق مسلسل مشینی اور اسمبلی کی درستگی کی ضمانت دیتا ہے.

• ہیوی ڈیوٹی مختصر فاصلے کا ترجمہ: شارٹ اسٹروک ہیوی لوڈ دھکیلنے/کھینچنے اور 360° من مانی سمت سنکی بوجھ ڈرائیونگ کے لیے بہترین۔ یکساں ہمہ جہتی اینٹی ڈیفلیکشن کی صلاحیت روایتی ڈوئل گائیڈ-راڈ سلنڈروں کی دشاتمک حد کو حل کرتی ہے۔

• اعلی صفائی کا خودکار سامان: تیل سے پاک اور کم دھول والا ڈیزائن سیمی کنڈکٹر، 3C الیکٹرانکس اور طبی آلات کے سخت کام کرنے والے ماحول کے مطابق ہوتا ہے، کم دیکھ بھال کی ضروریات کے ساتھ صاف ورکشاپ کے پیداواری معیارات کو پورا کرتا ہے۔

ایم جی ایف بمقابلہ MGQ بنیادی فرق کا موازنہ

تین قدمی فوری انتخاب گائیڈ

1۔ بور سائز کا انتخاب: کام کے اصل بوجھ کی بنیاد پر مناسب بور کا انتخاب کریں۔ نظریاتی زور ≥ اصل بوجھ × 1.5 کو یقینی بنائیں۔ استحکام اور اینٹی ڈیفیکشن کارکردگی کو بڑھانے کے لیے سنکی بوجھ کے کام کرنے والے حالات کے لیے بڑے بور کے سائز کو ترجیح دیں۔

2. اسٹروک سلیکشن: اسٹروک کے معیاری اختیارات 30mm، 50mm، 75mm اور 100mm ہیں۔ تمام شارٹ اسٹروک ایپلی کیشنز (≤100mm) کے لیے MGF سیریز کو ترجیح دیں جس میں کم پروفائل اور اعلی سنکی صلاحیت کی ضرورت ہوتی ہے۔

3۔ کنفیگریشن سلیکشن

￮ دوہری پوزیشن کے اسٹروک کا پتہ لگانا: درست اینڈ ٹو اینڈ پوزیشننگ مانیٹرنگ کے لیے 2S ڈوئل میگنیٹک سوئچ کنفیگریشن کو منتخب کریں۔

￮ اعلیٰ صفائی کا ماحول: سیمی کنڈکٹر، طبی اور الیکٹرانک درستگی کے سازوسامان کے منظرناموں کے مطابق ڈھالنے کے لیے 10- سابقہ ​​صاف کم دھول والی سیریز کا انتخاب کریں۔

ایک جملے کا خلاصہ

     SOLH MGF سیریز کے کم پروفائل گائیڈ ٹیبل سلنڈر میں انتہائی پتلی تنصیب کی اونچائی، 360° یکساں اینٹی ڈیفلیکشن لوڈ کی گنجائش، بڑا قابل اجازت ٹارک اور دو طرفہ بڑھتے ہوئے لچک، کمپیکٹ پریسیژن آٹومیشن آلات کے لیے بہترین شارٹ اسٹروک ہیوی لوڈ نیومیٹک حل کے طور پر کام کرتا ہے۔
