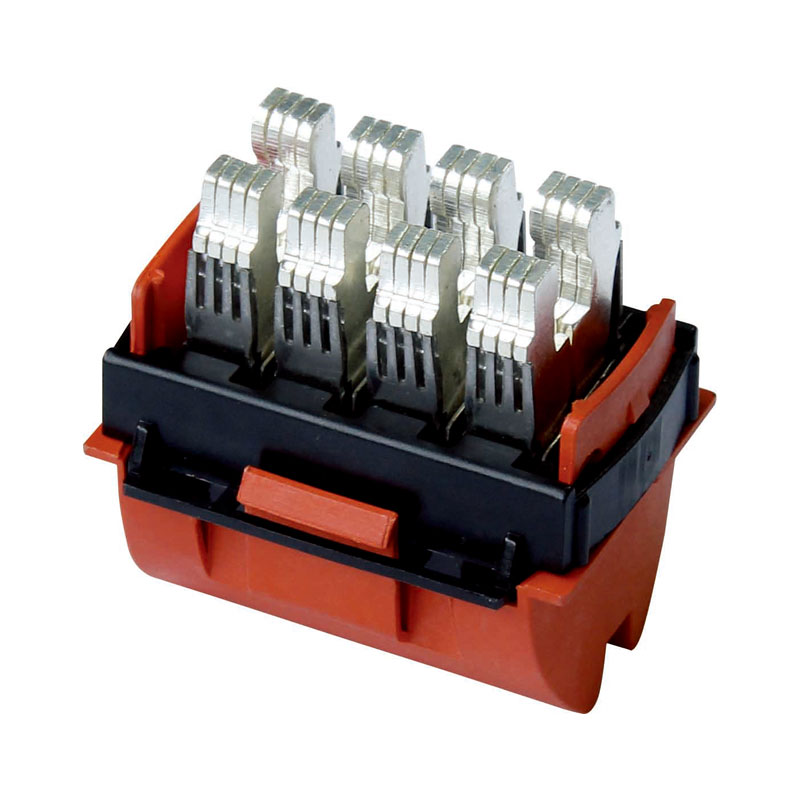

آنے والا کنیکٹر (upstream JAWS 3P 630A) افعال
یہ R-Okken لو وولٹیج سوئچ گیئر میں بنیادی طور پر مین میں ، کلیدی برقی اجزاء ہیں
سرکٹ پاور فیڈر ؛ بسبار ، سبکدوش ہونے والے ساکٹ وغیرہ کے ساتھ کام کرکے ، آنے والا انجام
مرکزی سرکٹ بجلی کی فراہمی کا ادراک کرنے کے لئے سوئچ کے اوپری سرے سے منسلک ہے۔ یہ ہے
پاور ٹرانسمیشن میں بھی اہم لنک جو بسبار اور داخلی کو جوڑتا ہے
دراز یونٹ کا سرکٹ ، تقسیم میں بجلی کی منظم تقسیم کو یقینی بناتا ہے
نظام
R-okcen آنے والا کنیکٹر (اپ اسٹریم جب 3p 630a) بحیثیت بلے کے طور پر ڈھانچے کے ڈیزائن
پلگ کنڈکیٹو رابطہ: چاندی کی چڑھانا کے ساتھ تانبے میں بنایا گیا ، تانبے میں بہترین بجلی ہے
اور تھرمل چالکتا۔ چاندی کی چڑھانا بجلی کی چالکتا اور بہتر ہوتی ہے
رابطے کی مزاحمت کو کم کرتا ہے۔ یہ اینٹی آکسیکرن کی صلاحیت کو بھی بڑھاتا ہے ، خراب رابطے کو کم کرتا ہے
آکسیکرن کی وجہ سے ، اور مستحکم ٹرانسمیشن موجودہ (630a) کو یقینی بناتا ہے۔
بہار: سیدھے موسم بہار کی چادر پلگ کنڈکیٹو شیٹ کے بیرونی طرف کے درمیان سیٹ کی گئی ہے
اور فکسڈ بریکٹ ، جوڑ بنانے والی پلگ کنڈکیٹو شیٹس کے مابین ایک دبانے والی قوت تشکیل دیتے ہیں
پلگ اور ساکٹ کے مابین اچھے رابطے کو یقینی بنانا۔ اور سٹینلیس سٹیل کے ذریعہ بنایا گیا ہے
کون سا اچھی لچک اور چالکتا۔
فکسڈ بریکٹ: پلگ کی کوندکٹو شیٹ اور موسم بہار کی شیٹ کو ٹھیک کرنے کے لئے استعمال کیا جاتا ہے ، فراہم کریں
مکینیکل مدد اور پوزیشننگ ، اور پلگ کے ساختی استحکام کو یقینی بنائیں۔ یہ استعمال کرتا ہے
ایک اعلی پگھلنے والے مقام اور گرمی کی بہترین مزاحمت ، تیل کے ساتھ ایک نیا PA مواد (پولیمائڈ)
مزاحمت ، اور عمر رسیدہ مزاحمت۔ یہ کمپلیکس میں طویل عرصے تک مستحکم کام کرسکتا ہے
تقسیم کابینہ کے اندر ماحول (ایک خاص درجہ حرارت ، تیل کی ممکنہ آلودگی ،
وغیرہ) ، اور تحفظ کی سطح کو مختلف منظرناموں میں ڈھال لیا جاسکتا ہے (جب اسی طرح کے پلگ)
IP67 ، ڈسٹ پروف اور واٹر پروف تک پہنچ سکتے ہیں ، مخصوص تفصیلات اصل کے تابع ہیں
مصنوعات)۔
شنائیڈر اوککن لو وولٹیج ڈسٹری بیوشن کابینہ 3p 630a کا ورکنگ اصول
رچج ٹیکنالوجی کے ذریعہ تیار کردہ مندرجہ ذیل ہے: بیلناکار پن پلگ کے ساتھ تعاون کرتا ہے
پلگ کنڈکیٹو شیٹ کو وسعت دینے اور بہار کی ضرورت کو حل کرنے کے لئے کوندکٹو شیٹ
بسبار میں پلگ ان کرتے وقت دباؤ فراہم کرنا۔ دونوں مل کر بہت کام کرتے ہیں
کنیکٹر کی توسیع کے رگڑ کو کم کریں ، اس کی وجہ سے بسبار کو پہنچنے والے نقصان سے گریز کریں
پلگ کے متحرک عمل کے دوران موسم بہار کا دباؤ بسبار میں داخل کیا جاتا ہے
(موثر اسٹروک 10-12 ملی میٹر) ؛ جامد حالت میں ، اس بات کو یقینی بنائیں کہ ہر سیٹ کے رابطے کا دباؤ
اسپرنگس 75-95N تک پہنچ جاتا ہے ، جو کنکشن کے استحکام اور وشوسنییتا کو یقینی بناتا ہے اور بنانے کو یقینی بناتا ہے
موجودہ ٹرانسمیشن ہموار۔
