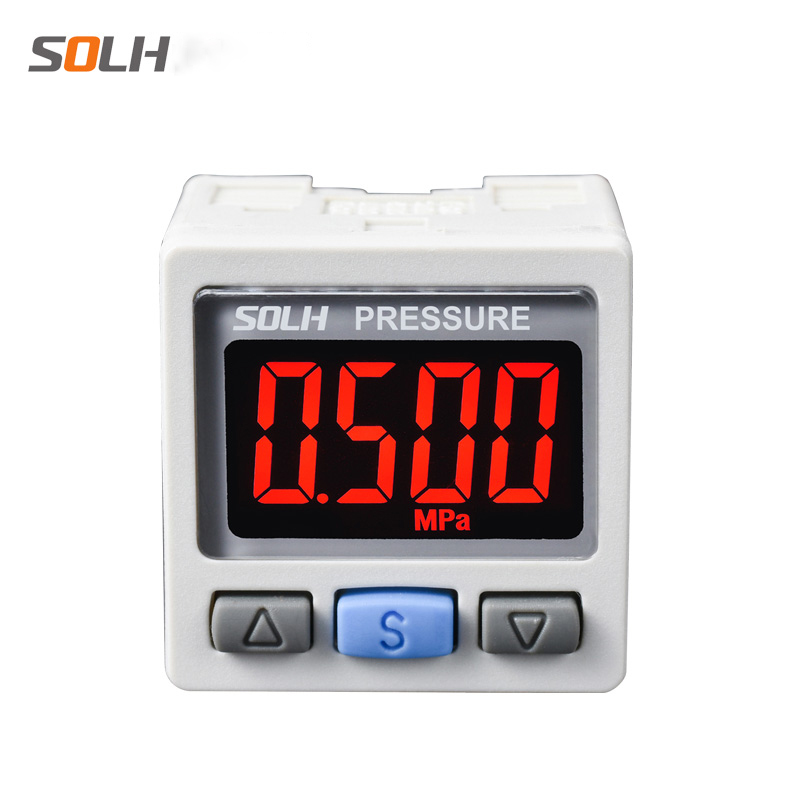

ZSE30A(F) / ISE30A ہائی پریسجن ڈوئل کلر ڈیجیٹل پریشر سوئچ

SOLH ZSE30A / ZSE30AF / ISE30A اعلی درستگی والے ڈیجیٹل پریشر سوئچز مکمل طور پر مماثل SMC ماڈلز کے ساتھ قابل تبادلہ ہیں، 4 ہندسوں کے دوہری رنگ سرخ/سبز LCD کے ساتھ ±0.2%FS کی انتہائی اعلی پیمائش کی درستگی پر فخر کرتے ہیں۔ جب دباؤ پہلے سے طے شدہ محفوظ رینج میں رہتا ہے تو سبز بیک لائٹ متحرک ہوتی ہے، سرخ روشنی زیادہ دباؤ/کم دباؤ کے الارم کے لیے متحرک ہوتی ہے۔ ڈسپلے منطق کو ضرورت کے مطابق تبدیل کیا جاسکتا ہے۔ تین پیمائشی رینجز مکمل درخواست کے مطالبات کا احاطہ کرتی ہیں: ZSE30A سنگل ویکیوم 0~-101kPa کے لیے، ZSE30AF یونیورسل کمپاؤنڈ پریشر -100~+100kPa، ISE30A معیاری مثبت دباؤ -0.1~1.0MPa مین اسٹریم 0.4~0.7MPa فیکٹری ایئر سپلائی کے لیے۔ ہر یونٹ 2-چینل کے آزاد NPN/PNP اوپن کلیکٹر سوئچ آؤٹ پٹس کے ساتھ آتا ہے، اختیاری 1~5V اینالاگ وولٹیج یا 4~20mA اینالاگ کرنٹ سگنلز کے ساتھ مسلسل بند لوپ PLC پریشر ڈیٹا کے حصول کے لیے۔ خصوصی ایک کلک پیرامیٹر کاپی فنکشن سیٹنگز کو ایک ماسٹر یونٹ سے 10 غلام یونٹس تک منتقل کرتا ہے، بیچ کمیشننگ کی غلطیوں کو بڑی حد تک کاٹتا ہے۔ وسیع رینج DC12~24V سے تقویت یافتہ، M5/Rc1/8 پورٹ اور IP40 ڈسٹ پروف ریٹنگ سے لیس۔ سلنڈر کلیمپنگ پریشر مانیٹرنگ، ویکیوم چک جذب ناکامی کے الارم اور تمام خودکار نیومیٹک سرکٹس میں ریئل ٹائم پریشر کی نگرانی کے لیے وسیع پیمانے پر تعینات کیا گیا ہے، روایتی مکینیکل پریشر سوئچز کو درستگی، ریموٹ ویزیبلٹی اور سگنل کی توسیع پذیری میں بہتر کارکردگی کا مظاہرہ کرنا۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ZSE30A(F) / ISE30A سیریز ہائی پریسجن ڈوئل کلر ڈیجیٹل پریشر سوئچ

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

SOLH ZSE30A(F) / ISE30A سیریز کے اعلیٰ درستگی والے ڈیجیٹل پریشر سوئچز کو ریئل ٹائم پریشر مانیٹرنگ، تھریشولڈ الارم اور تمام نیومیٹک سرکٹس کے کلوز لوپ سگنل کنٹرول کے لیے استعمال کیا جاتا ہے۔ ویکیوم، کمپاؤنڈ مخلوط دباؤ اور معیاری مثبت دباؤ کام کرنے کے حالات کے ساتھ ہم آہنگ۔ بنیادی فوائد میں ±0.2%FS انتہائی اعلیٰ درستگی، دوہری رنگ کا سرخ/سبز LCD ڈسپلے اور ایک کلک بیچ پیرامیٹر کاپی فنکشن شامل ہے، جو خودکار نیومیٹک سسٹمز کی "بصری نگرانی کی آنکھ" کے طور پر کام کرتا ہے۔

دباؤ کی پیمائش کی حد کے لحاظ سے سیریز کی درجہ بندی

ماڈل کوڈ	پیمائش کی حد	درخواست کا میدان
ZSE30A	ویکیوم پریشر: 0.0 ~ -101.0 kPa	سنگل ویکیوم سکشن سرکٹس
ZSE30AF	مرکب مخلوط دباؤ: -100.0 ~ +100.0 kPa	ویکیوم + مائیکرو مثبت دباؤ کے دوہری منظرناموں کے لیے یونیورسل
ISE30A	ISE30A	معیاری صنعتی نیومیٹک سرکٹ (0.4~0.7MPa روایتی ہوا کی فراہمی)

بنیادی تکنیکی تفصیلات (اعلی صحت سے متعلق گریڈ)

1. ڈسپلے یونٹ: 4 عدد LCD اسکرین، دوہری رنگ آٹو سوئچ (سبز/سرخ)؛ OUT1 سبز سے مساوی ہے، OUT2 سرخ سے مساوی ہے۔

2. پیمائش کی درستگی: ±0.2%FS @25℃، ریزولوشن 1/1000 مکمل پیمانے تک

3. سگنل آؤٹ پٹ کے اختیارات

-- سوئچ سگنل: 2-چینل NPN / PNP اوپن کلیکٹر ٹرانزسٹر آؤٹ پٹ (OUT1 اور OUT2)

-- اینالاگ سگنل (اختیاری): 1~5V وولٹیج آؤٹ پٹ یا 4~20mA موجودہ آؤٹ پٹ

4. بجلی کی فراہمی: 12~24 VDC ±10% وسیع وولٹیج کی حد

5. زیادہ دباؤ برداشت کرنے کی صلاحیت

6. ZSE30A / ZSE30AF: 500 kPa

7. ISE30A مثبت پریشر ماڈل: 1.5 MPa

8. پروٹیکشن کلاس: IP40 ڈسٹ پروف

9. آپریٹنگ محیطی درجہ حرارت: 0 ~ 50 ℃

10. خصوصی فنکشن: ایک کلک پیرامیٹر کاپی، 1 ماسٹر یونٹ سے زیادہ سے زیادہ 10 غلام یونٹوں میں سیٹنگز کاپی کریں، بیچ آلات کی ڈیبگنگ کے دوران پیرامیٹر سیٹنگ کی غلطیوں سے مؤثر طریقے سے بچیں

ماڈل نام کے اصول کو مکمل کریں۔

ماڈل کی مثال: ISE30A-01-N-M

-- ISE30A / ZSE30A / ZSE30AF: سیریز دباؤ کی قسم شناخت کنندہ

--01: پورٹ تھریڈ کی تفصیلات = M5 اندرونی تھریڈ (R1/8)

--N/P: سوئچ آؤٹ پٹ ٹرانجسٹر کی قسم

N = NPN اوپن کلیکٹر؛ P = PNP کھلا کلکٹر

--M/C/D: آؤٹ پٹ امتزاج کی تعریف

M = 2 آزاد سوئچ آؤٹ پٹ چینلز صرف

C = 1 سوئچ چینل + 1~5V اینالاگ وولٹیج آؤٹ پٹ

D = 1 سوئچ چینل + 4~20mA اینالاگ کرنٹ آؤٹ پٹ

دوہری رنگ LCD ڈسپلے منطق

--گرین بیک لائٹ: صارف کے پہلے سے سیٹ نارمل ورکنگ رینج کے اندر اصل دباؤ

-- ریڈ بیک لائٹ: دباؤ اوپری / زیریں الارم کی حد سے زیادہ ہے (زیادہ دباؤ / کم دباؤ کی وارننگ)

--4 ایڈجسٹ ڈسپلے موڈز: معیاری منطق کی حمایت کریں (عام سبز، غیر معمولی سرخ) یا ضرورت کے مطابق الٹ کلر سوئچنگ منطق

عام صنعتی درخواست کے منظرنامے۔

1. نیومیٹک سلنڈر اور ورک پیس کلیمپنگ سرکٹ

کلیمپنگ پریشر تھریشولڈ 0.5~0.7MPa سیٹ کریں۔ پروسیسنگ کے دوران ورک پیس کے ڈھیلے ہونے سے روکنے کے لیے جب دباؤ کم حد سے نیچے آجائے تو ریڈ الارم سگنل کو متحرک کریں۔

2. ویکیوم سکشن ہینڈلنگ اسٹیشن (ZSE30A ویکیوم ڈیڈیکیٹڈ ماڈل)

قابل اعتماد جذب کی حد مقرر کریں ≤ -80kPa؛ منتقلی کے دوران ورک پیس گرنے سے بچنے کے لیے ویکیوم ڈگری خراب ہونے پر فوری طور پر الارم سگنل آؤٹ پٹ کریں۔

کارکردگی کا موازنہ بمقابلہ عام مکینیکل پریشر سوئچ

فائدے والی چیز	فائدے والی چیز	روایتی مکینیکل پریشر سوئچ
پیمائش کی درستگی	±0.2%FS (10x زیادہ درستگی)	±2%FS بڑی خرابی۔
حیثیت کا اشارہ	دوہری سرخ/سبز رنگ کا ڈسپلے، درست اقدار کو پڑھے بغیر دور سے کام کرنے کی حیثیت کا فیصلہ کریں۔	سنگل مونوکروم ڈسپلے، فاصلے سے حیثیت کو الگ کرنا مشکل ہے۔
بیچ ڈیبگنگ	پیرامیٹرز کو 10 یونٹوں میں ایک کلک پر کاپی کریں، کمیشن کے وقت کو بہت کم کریں۔	ایک ایک کرکے بار بار دستی ایڈجسٹمنٹ، اعلی غلطی کا خطرہ
سگنل کی توسیع	PLC بند لوپ مسلسل پریشر کنٹرول کے لیے اختیاری اینالاگ وولٹیج/موجودہ سگنل	صرف سنگل سوئچ آن/آف سگنل، کوئی مسلسل اینالاگ فیڈ بیک نہیں۔

مرحلہ وار انتخاب گائیڈ

-- صرف ویکیوم یا مخلوط ویکیوم + مائیکرو مثبت دباؤ → ZSE30AF یونیورسل کمپاؤنڈ پریشر ماڈل کا انتخاب کریں

-- معیاری جنرل نیومیٹک سرکٹ (0.4~0.7MPa ایئر سپلائی) → سب سے مشہور ماڈل ISE30A-01-N-M

-- PLC کے ذریعے ریئل ٹائم مسلسل پریشر ڈیٹا اکٹھا کرنے کی ضرورت ہے

ایک جملے کا خلاصہ

SOLH ZSE30A ویکیوم، ZSE30AF کمپاؤنڈ اور ISE30A مثبت پریشر ڈیجیٹل سوئچز کی خصوصیت ±0.2%FS ہائی پریزین ڈوئل کلر LCD، 2-چینل NPN/PNP سوئچ + اختیاری 1~5V/4~20mA اینالاگ آؤٹ پٹ کے ساتھ ون-کلِک سِکشن کے لیے پیرامیٹر اور وسیع پیمانے پر سُکشن کے لیے استعمال کیا جاتا ہے۔ خودکار نیومیٹک آلات میں نگرانی اور الارم۔
