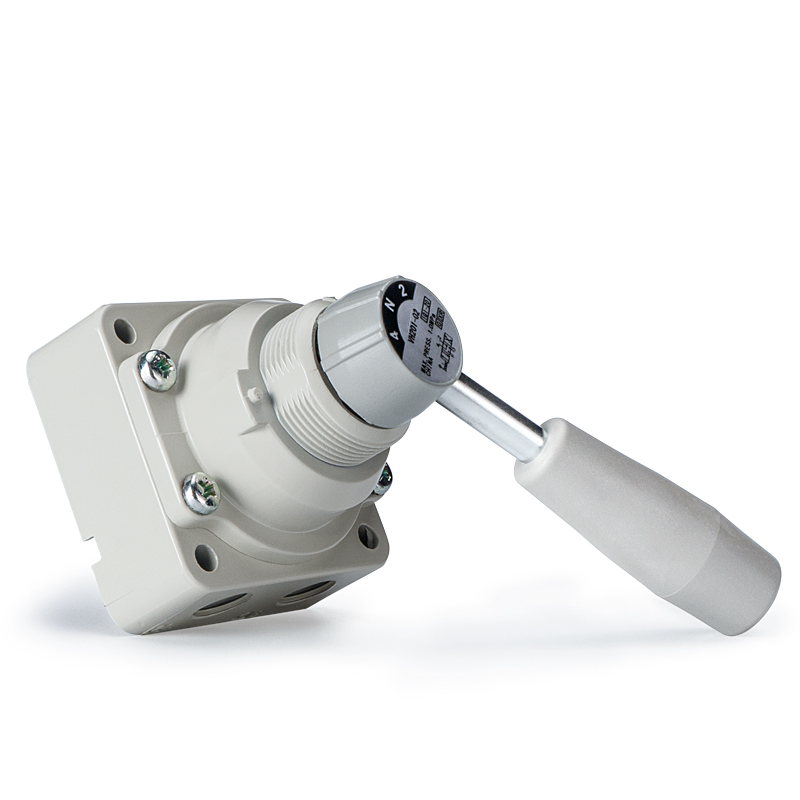

SOLH VH سیریز 4-طرفہ 90° دستی روٹری ہینڈ والو تین اختیاری مرکز کے افعال کے ساتھ ہینڈل کو گھوم کر ایئر سرکٹس کو سوئچ کرتا ہے: 3-پوزیشن سینٹر بند، 3-پوزیشن سینٹر ایگزاسٹ اور 2-پوزیشن ٹائپ۔ انتہائی کم اندرونی رساو کے لیے درست روٹری سپول سیل کو اپناتے ہوئے، اس میں زنک الائے/ڈائی کاسٹ ایلومینیم باڈی اور چکناہٹ سے پاک لمبی سروس لائف، حادثاتی آپریشن سے بچنے کے لیے بلٹ ان مکینیکل پوزیشن لاک کے ساتھ۔ یہ سائیڈ پورٹ اور نیچے پورٹ پائپنگ لے آؤٹ کو سپورٹ کرتا ہے، جو پینل فلش ماؤنٹنگ یا ڈائریکٹ باڈی فکسنگ کے لیے دستیاب ہے، جس میں پورٹ سائز Rc1/4" سے 1" اور زیادہ سے زیادہ آپریٹنگ پریشر 0.7~1.0MPa ہے۔ سینٹر بند ورژن شٹ ڈاؤن کے دوران سلنڈر کلیمپنگ پریشر کو برقرار رکھتا ہے، جبکہ سینٹر ایگزاسٹ محفوظ دیکھ بھال کے لیے دباؤ کو مکمل طور پر جاری کرتا ہے۔ مینوئل سلنڈر ریورسنگ، ایکویپمنٹ کمیشننگ وینٹنگ، ایمرجنسی ایئر سورس آئسولیشن، نیم خودکار مشین مینوئل آپریشن اور نیومیٹک ٹیچنگ ٹیسٹ بینچز کے لیے بڑے پیمانے پر استعمال کیا جاتا ہے۔

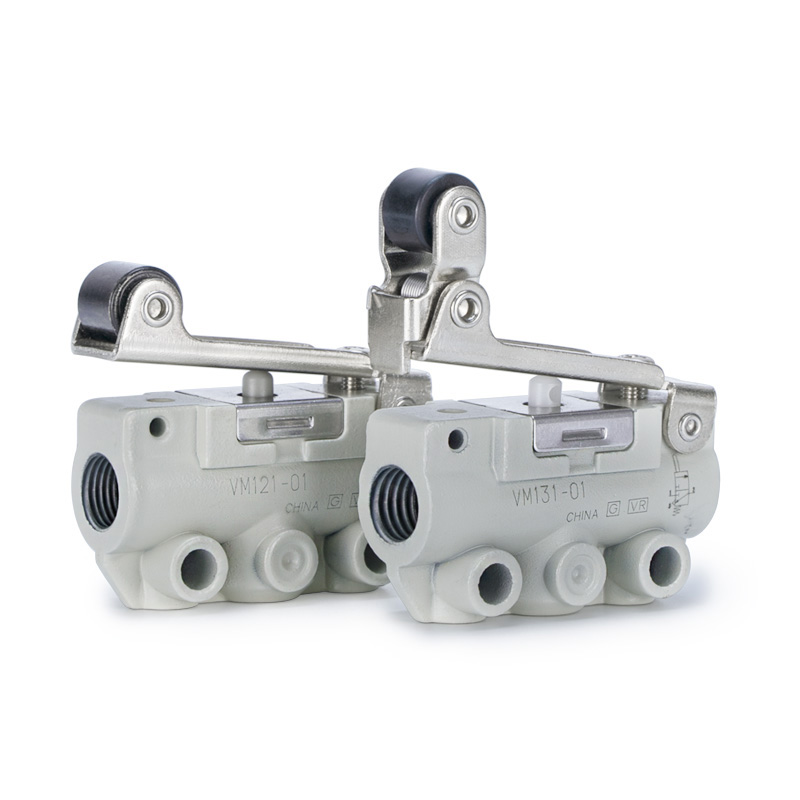

SOLH VM1 (VM100) چھوٹے 2/3 پورٹ مکینیکل پاپیٹ والو مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ کمپیکٹ قابل اعتماد پاپیٹ سیلنگ ڈھانچہ کو اپناتے ہوئے، اس میں انتہائی تنگ 11 ملی میٹر چوڑائی اور صرف 60 گرام وزن ہے تاکہ مشینری کے اندر آسانی سے ایمبیڈڈ اور گھنے اسٹیکنگ کی تنصیب ہو۔ آپریٹنگ پریشر کی حد -100kPa ویکیوم سے لے کر 1.0MPa مثبت دباؤ تک ہے، جس میں چکنا سے پاک ڈیزائن، بہترین جکڑن اور مضبوط دھول مزاحمت ہے۔ M5، Rc1/8، NPT1/8 اور G1/8 سمیت متعدد تھریڈ آپشنز دستیاب ہیں، سپورٹنگ سائیڈ پورٹ اور نیچے پورٹ پائپنگ لے آؤٹ۔ قابل تبادلہ ایکچیویٹر ہیڈز کی ایک مکمل سیریز پیش کی جاتی ہے: معیاری/شارٹ پلنگر، سیدھا/شارٹ/ون وے اینٹی ریباؤنڈ رولر لیور، فلیٹ پش بٹن، پیلا مشروم ایمرجنسی اسٹاپ، گرین انڈیکیٹر بٹن، ہیج لیور اور لاک ایبل روٹری نوب، مکمل NC/NO 2-پورٹ اور 3 کے ساتھ۔ سلنڈر اسٹروک کی حد کا پتہ لگانے، مینوئل جاگ کمیشننگ، سیفٹی ایمرجنسی انٹر لاک، منی جیگ فکسچر ایئر سوئچنگ اور ویکیوم ٹرگر سرکٹس کے لیے وسیع پیمانے پر لاگو کیا جاتا ہے، یہ کمپیکٹ آٹومیشن آلات کے لیے یونیورسل مکینیکل ایئر سگنل ٹرگر کے طور پر کام کرتا ہے۔

SOLH VM2 (VM200) medium mechanical poppet valve is fully interchangeable with matching SMC models. Cv=0.87 فلو کوفیشینٹ کے ساتھ میڈیم پاپیٹ کنسٹرکشن کو نمایاں کرتے ہوئے، اس کی بہاؤ کی گنجائش منی VM1 سیریز سے تقریباً 8 گنا زیادہ ہے، جو معیاری Rc1/4 پورٹ اور اختیاری NPT/G1/4 تھریڈز سے لیس ہے۔ It works under 0~1.0MPa and is incompatible with vacuum, adopting lubrication-free wear-resistant poppet seal and robust metal body. سائیڈ پورٹ اور باٹم پورٹ پائپنگ لے آؤٹ دستیاب ہیں، جن کو قابل تبادلہ ایکچیوٹرز کی مکمل لائن اپ کے ذریعے سپورٹ کیا گیا ہے: معیاری POM رولر / سخت سٹیل ابریشن ریزسٹنٹ رولر لیور، ون وے اینٹی ریباؤنڈ رولر، سٹریٹ پلنجر، فلیٹ پش بٹن، پیلے مشروم ایمرجنسی سٹاپ ہیڈ اور گرین انڈیک ایبل بٹن۔ The hardened steel roller variant fits heavy-duty high-wear production lines. سلنڈر اور سلائیڈ ٹیبل اسٹروک کی حد کا پتہ لگانے، سامان دستی جاگ کمیشننگ، جگ فکسچر ایئر سوئچنگ اور حفاظتی ایمرجنسی انٹر لاک کے لیے وسیع پیمانے پر استعمال کیا جاتا ہے، یہ پیکیجنگ، ٹیکسٹائل، پرنٹنگ اور عام آٹومیشن پروڈکشن لائنوں کے لیے مین اسٹریم مکینیکل ایئر ٹرگر والو کے طور پر کام کرتا ہے۔

SOLH VM4 (VM400) میڈیم 3-پورٹ پاپیٹ مکینیکل والو مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے، جو منی VM1 اور ہائی فلو VM2 سیریز کے درمیان واقع ہے۔ اس کا بنیادی فائدہ -100kPa ویکیوم سے 1.0MPa مثبت دباؤ تک مکمل دباؤ کی حد کے ساتھ مطابقت میں ہے، یہ خصوصیت VM2 پر دستیاب نہیں ہے۔ یہ اختیاری NPT/G1/8 تھریڈز اور Cv=0.38 بہاؤ کی گنجائش، سپورٹنگ سائیڈ اور نیچے پورٹ پائپنگ لے آؤٹ کے ساتھ معیاری Rc1/8 پورٹ کو اپناتا ہے۔ ٹھوس دھاتی باڈی کے ساتھ بنایا گیا، یہ 1000m/s² اثرات اور بھاری کمپن کا مقابلہ کرتا ہے، جو کہ سخت ہیوی ڈیوٹی پروڈکشن لائنوں کے لیے موزوں ہے، جس میں چکنا کرنے سے پاک دھول سے بچنے والے پاپیٹ سیلنگ طویل خدمت زندگی کے لیے ہے۔ تبادلہ کرنے کے قابل ایکچیوٹرز کا ایک مکمل سیٹ فراہم کیا گیا ہے: معیاری / سخت اینٹی ابریشن اسٹیل رولر لیور، ون وے اینٹی ریباؤنڈ رولر، سٹریٹ پلنجر، ملٹی کلر مشروم ایمرجنسی اسٹاپ بٹن، 2/3 پوزیشن والے روٹری نوبس، لاک ایبل پش بٹنز اور ٹوگل ہینگ لیور۔ سلنڈر اور سلائیڈ ٹیبل اسٹروک کی حد کا پتہ لگانے، ویکیوم جذب/ریلیز سرکٹس، آلات کے مینوئل جاگ کمیشننگ، مشین سیفٹی ایمرجنسی انٹر لاک اور جیگ فکسچر سوئچنگ میں وسیع پیمانے پر لاگو کیا جاتا ہے، یہ کام کے حالات کے لیے مثالی میڈیم مکینیکل ٹرگر والو ہے جس میں ویکیوم مطابقت اور مضبوط جھٹکا مزاحمت کی ضرورت ہوتی ہے۔

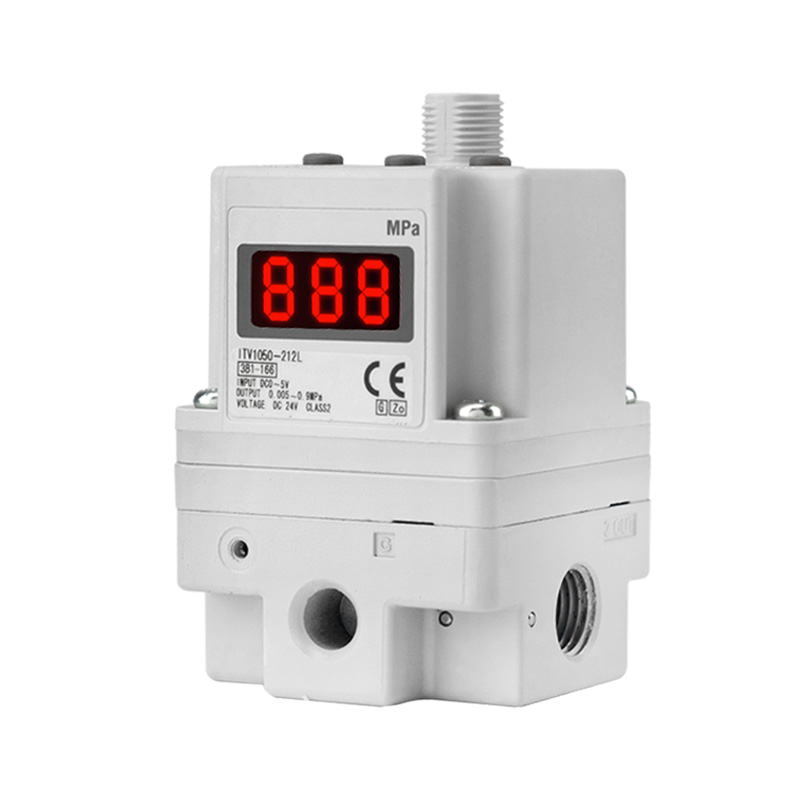

SOLH ITV ہائی فلو الیکٹرو نیومیٹک متناسب والو مساوی SMC ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ کلوزڈ لوپ پریشر فیڈ بیک سسٹم کو اپناتے ہوئے، یہ DC0–10V وولٹیج، 4–20mA موجودہ اینالاگ سگنلز، اور اختیاری فیلڈ بس کمیونیکیشن بشمول CC-Link، PROFINET، EtherNet/IP کو قبول کرتا ہے تاکہ ±1% FS اور IP6 پروٹیکشن کے ساتھ ریموٹ ایئر پریشر ریگولیشن حاصل کیا جا سکے۔ تین سیریز مختلف بہاؤ کی حدود کا احاطہ کرتی ہیں: مائیکرو لو فلو کے لیے ITV1100، یونیورسل میڈیم فلو کے لیے ITV2100 اور 4400 L/min ANR تک ہیوی ہائی فلو کے لیے ITV3100، 0.005 سے 0.9 MPa تک ایڈجسٹ دباؤ کے ساتھ۔ یہ DC24V کم بجلی کی فراہمی کے تحت Rc/NPT/G تھریڈز اور پش ان فٹنگز، بلٹ ان LED ڈیجیٹل ڈسپلے اور خود تشخیصی الارم کو سپورٹ کرتا ہے۔ بڑے بور سلنڈر ایکٹیویشن، فلم اور وائر کنسٹنٹ ٹینشن کنٹرول، سیمی کنڈکٹر اور آپٹیکل پریزیشن پروسیس، آٹومیٹک ڈسپنسنگ اور کوٹنگ، ویلڈنگ اور ریوٹنگ آلات کے لیے ملٹی اسٹیج پریشر سوئچنگ، خودکار پروڈکشن لائنوں پر ڈیجیٹل سنٹرلائزڈ پریشر کنٹرول کو محسوس کرنے کے لیے متعدد مینوئل ریگولیٹرز کو تبدیل کرنے کے لیے وسیع پیمانے پر درخواست دی گئی ہے۔

SOLH XTO674 اور INA14 ان لائن چیک والوز انتہائی کم 0.01MPa کریکنگ پریشر کے ساتھ ایک ہی ساختی پلیٹ فارم کا اشتراک کرتے ہیں، ویکیوم اور کم پریشر فلو پائپ لائنوں میں اینٹی بیک فلو تحفظ کے لیے کمپریسڈ ہوا اور صاف پانی دونوں کے ساتھ ہم آہنگ۔ XTO674 ایک تمام پیتل کا کریوجینک ورژن ہے جو -30℃ تک کام کرتا ہے۔ INA14 معیاری سیریز پیتل یا SUS304 سٹینلیس سٹیل کی باڈی فراہم کرتی ہے، جو معیاری NBR مہروں کے علاوہ اختیاری تیل اور ہائی temp ریزسٹنٹ FKM اور ویدر پروف CR سیل سے لیس ہے۔ فلو ایرو مارکنگ کے ساتھ کمپیکٹ ان لائن تھریڈڈ ڈیزائن کو بغیر کسی اضافی بریکٹ کے پائپ لائنوں میں براہ راست نصب کیا جا سکتا ہے، ویکیوم جنریٹروں اور سکشن کپ کے درمیان نصب ہونے پر ویکیوم کے نقصان اور ریورس ایئر فلو کو مؤثر طریقے سے روکتا ہے۔ دونوں سیریز میں پائپ میں ترمیم کے بغیر براہ راست فیلڈ کے تبادلے کے لیے یکساں مجموعی طول و عرض اور دھاگوں کے سائز نمایاں ہیں، جو بڑے پیمانے پر کرائیوجینک آلات، ویکیوم پروڈکشن لائنوں، سنکنرن سے بچنے والے اعلی درجہ حرارت کے سیال سرکٹس اور عام نیومیٹک اور پانی کی پائپ لائنوں میں یک طرفہ دباؤ برقرار رکھنے اور بیک فلو کی روک تھام کے لیے ہیں۔

SOLH HLH انتہائی پتلی سائیڈ L ریل لکیری سلائیڈ سلنڈر انٹیگریٹڈ سنگل سائیڈ ری سرکولیٹنگ بال گائیڈ ریل کو اپناتا ہے جس میں سلم لو پروفائل باڈی ہے تاکہ تنصیب کی جگہ کو بچایا جا سکے، ایک ڈبل ایکٹنگ نیومیٹک سلائیڈ جو ہلکے بوجھ کی درست پوزیشننگ کے لیے وقف ہے۔ بور کے سائز کی حد 6، 10، 16 سے 20 ملی میٹر تک ہوتی ہے جس میں معیاری اسٹروک 5–60 ملی میٹر، آپریٹنگ پریشر 0.15~0.7 MPa اور کام کا درجہ حرارت -20℃ سے 70℃ تک ہوتا ہے۔ سلنڈر باڈی میں لچکدار پائپنگ لے آؤٹ کے لیے 4 سمت بڑھتے ہوئے ٹیپڈ ہولز اور 3 سائیڈ ایئر پورٹس ہیں۔ سلائیڈ کیریج اوپر اور سامنے کی سطحوں پر فکسچر ٹیپڈ ہولز اور پوزیشننگ پن ہولز سے لیس ہے۔ ایک بلٹ ان مقناطیسی انگوٹھی معیاری کے طور پر آتی ہے، جس میں مقناطیسی سرکنڈوں کے سوئچ کو بڑھانے کے لیے دوہری سائیڈ سلاٹ ہوتے ہیں۔ پسٹن راڈ اور کیریج کے درمیان تیرتا ہوا جوائنٹ لیٹرل سائیڈ بوجھ کو ختم کرتا ہے اور بہترین سیدھا پن اور گردش مخالف درستگی کو یقینی بناتا ہے۔ جڑواں ریل HLQ سیریز کے مقابلے میں، HLH محدود تنگ جگہ کے لیے پتلا خاکہ پیش کرتا ہے، جو وسیع پیمانے پر 3C اور سیمی کنڈکٹر منی انسپکشن جیگس، لائٹ ڈیوٹی پش کلیمپنگ یونٹس اور کمپیکٹ آٹومیشن مشینری کے اندر ریسیپروکیٹنگ پوزیشننگ میکانزم میں لاگو ہوتا ہے۔

SOLH HLQ/HLQL ٹوئن شافٹ سلائیڈرز ری سرکولیٹنگ بال لکیری گائیڈز کو اپناتے ہیں، بشمول HLQ کومپیکٹ معیاری ورژن جس میں سائیڈ ماونٹڈ سلنڈر اور انتہائی سخت سڈول HLQL ماڈل شامل ہیں۔ بور کا سائز 6 سے 25 ملی میٹر تک ہوتا ہے اور اسٹروک 10-150 ملی میٹر ہوتا ہے۔ جڑواں متوازی پسٹن راڈ ڈیزائن مضبوط زور اور بہترین اینٹی ٹورشن اور اینٹی روٹیشن کارکردگی فراہم کرتا ہے۔ پسٹن اور سلائیڈ کیریج کے درمیان ایک بلٹ ان فلوٹنگ جوائنٹ سنکی لیٹرل بوجھ کو آفسیٹ کرتا ہے۔ بیس میں 3 سمت میں بڑھتے ہوئے ٹیپڈ ہولز ہیں، جبکہ سلائیڈ کیریج ملٹی سرفیس فکسچر بڑھتے ہوئے سوراخ اور پوزیشننگ پن فراہم کرتی ہے۔ مقناطیسی سرکنڈوں کے سوئچز اور بلٹ ان میگنیٹ کے لیے سائیڈ سلاٹ معیاری کے طور پر آتے ہیں۔ ایک سے زیادہ بفر آپشنز دستیاب ہیں: ڈبل / سنگل ایڈجسٹ ایبل ایئر بفر، ہائیڈرولک شاک ابزربر اور بیرونی اسٹاپ بلاکس ہموار ریپروکیشن اور ہائی ریپیٹ پوزیشننگ کی درستگی کے لیے۔ HLQ محدود جگہ کے ساتھ درمیانے-چھوٹے بوجھ کو فٹ کرتا ہے، جبکہ سڈول HLQL بھاری بوجھ اور شدید سنکی آفسیٹ کو ہینڈل کرتا ہے۔ بڑے پیمانے پر خود کار طریقے سے منتقلی، صحت سے متعلق کلیمپنگ اور 3C میں لکیری پوزیشننگ، سیمی کنڈکٹر اسمبلی اور ٹیسٹنگ آلات کے لیے استعمال کیا جاتا ہے۔

SOLH HLS/HLSL ٹوئن شافٹ سلائیڈز لائن-کانٹیکٹ کراس رولر گائیڈز کو اپناتے ہیں، HLQ بال گائیڈ ماڈلز کے مقابلے بہت زیادہ سختی، پوزیشننگ کی درستگی اور سنکی بوجھ کے خلاف مزاحمت فراہم کرتے ہیں۔ دو قسمیں دستیاب ہیں: معیاری HLS جس کے ساتھ سائیڈ ماونٹڈ کمپیکٹ سلنڈر درمیانے چھوٹے بوجھ کے لیے بغیر شدید آفسیٹ کے؛ بھاری بوجھ، بڑے سنکی ٹارک اور انتہائی درست مطالبات کے لیے سینٹرڈ سلنڈر اور دوہری متوازی رولرس کے ساتھ سڈول HLSL۔ بور کا سائز 6-25 ملی میٹر اور اسٹروک 10-150 ملی میٹر کا احاطہ کرتا ہے۔ جڑواں پسٹن راڈز طاقتور تھرسٹ اور اینٹی ٹورشن کارکردگی فراہم کرتے ہیں، جبکہ بلٹ ان فلوٹنگ جوائنٹ لیٹرل ڈیفلیکشن تناؤ کو ختم کرتے ہیں۔ بیس 3 سمتوں میں بڑھتے ہوئے سوراخوں کو سپورٹ کرتا ہے، سلائیڈ کیریج میں ملٹی سرفیس فکسچر تھریڈز اور پوزیشننگ پنز اور میگنیٹک رِنگ پلس سینسر سلاٹس معیاری ہوتے ہیں۔ ایڈجسٹ ایبل ایئر بفرز، ہائیڈرولک جھٹکا جذب کرنے والے اور بیرونی مکینیکل اسٹاپس اختیاری لوازمات ہیں۔ آپریٹنگ درجہ حرارت -20 ℃ سے 70 ℃ تک ہے۔ بڑے پیمانے پر سیمی کنڈکٹر، میڈیکل آٹومیشن، مشین ٹول جیگس اور دیگر ہیوی ڈیوٹی الٹرا پریزین ٹرانسفر اور کلیمپنگ پوزیشننگ اسٹیشنوں میں استعمال ہوتا ہے۔
