برانڈ: SOLH by Richge Technology | مکمل مکینیکل اور انٹرفیس SMC ZL1 اوریجنل سیریز کے ساتھ قابل تبادلہ
 |
SOLIH ZL1-سیریز ملٹی اسٹیج ڈفیوزر وینچری توانائی بچانے والا ویکیوم ایجیکٹر ڈھانچہ اپناتا ہے، جو SMC ZL1 اصل جہت اور پورٹ لے آؤٹ کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ ایک جیسی ہوا کی کھپت کی حالت میں، یہ زیادہ سکشن بہاؤ اور کم توانائی کا نقصان پہنچاتا ہے۔ تیز رفتار پک اینڈ پلیس روبوٹ مینیپلیٹرز اور غیر محفوظ سانس لینے کے قابل ورک پیس کے لیے مضبوط جذب ایپلی کیشنز کے لیے وسیع پیمانے پر تعینات۔

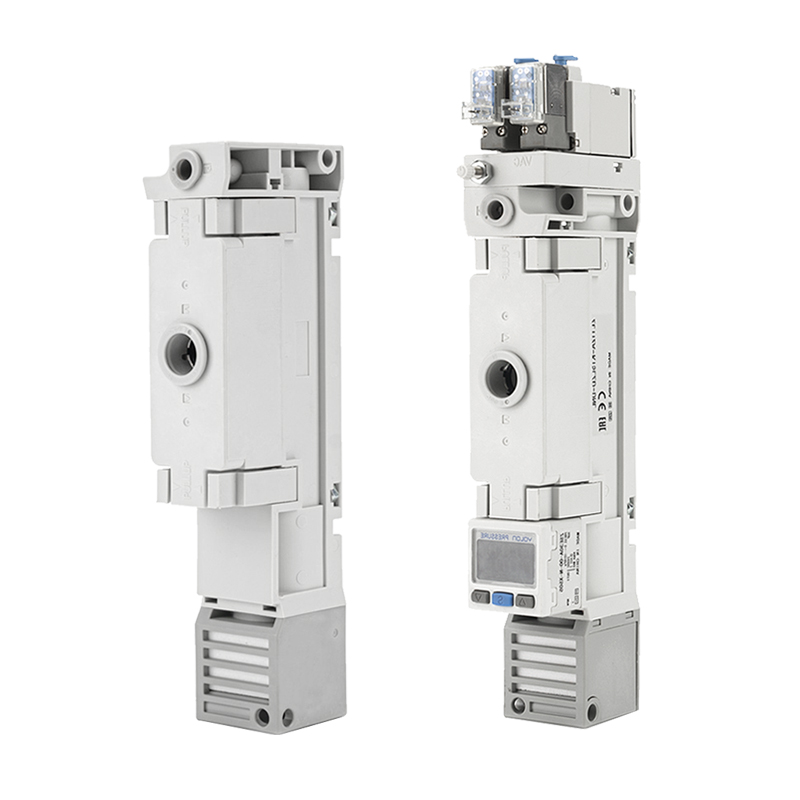

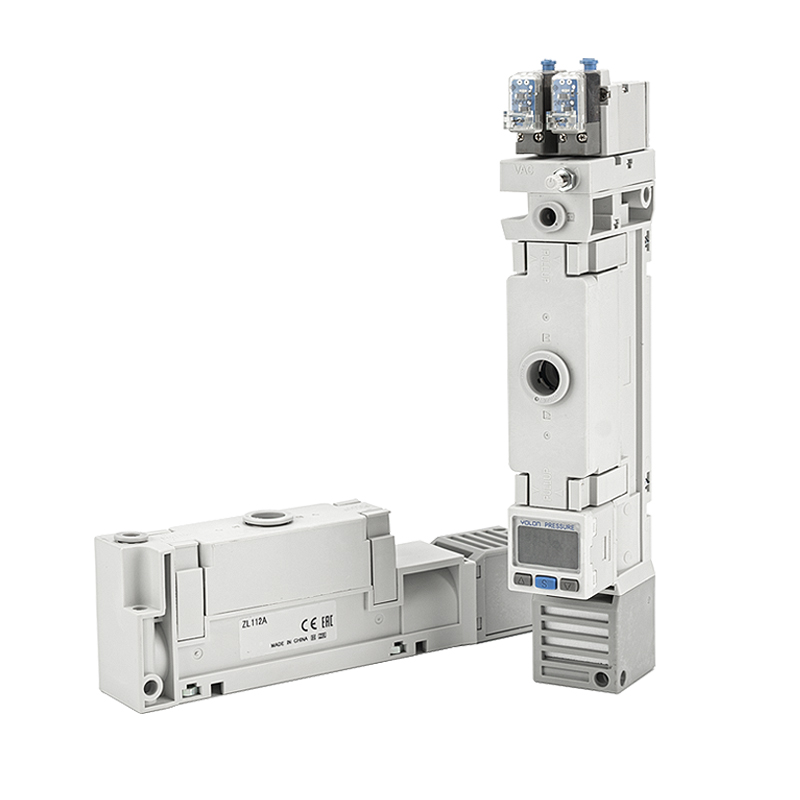

انتخاب کے لیے دو بنیادی ترتیبیں:
• والو لیس قسم (بغیر والو): خالص ایجیکٹر باڈی صرف، بیرونی solenoid والوز کے ذریعے کنٹرول کیا جاتا ہے۔ اپنی مرضی کے نظام کے انضمام کے لیے کم لاگت اور انتہائی لچکدار۔
• والو کی قسم کے ساتھ: انٹیگریٹڈ سپلائی والو، ریلیز والو اور ویکیوم پریشر کا پتہ لگانے والا ماڈیول۔ کسی اضافی بیرونی والو اجزاء کی ضرورت نہیں، آسان پائپنگ اور تیز ردعمل۔ روبوٹ اینڈ آف آرم ٹولنگ (EOAT) کے لیے ترجیحی مرکزی دھارے کا حل۔
ماڈل 12A تفصیلات: زیادہ سے زیادہ سکشن فلو 100L/منٹ (ANR)، ورکنگ سپلائی ایئر پریشر 0.4~0.6MPa صاف کمپریسڈ ہوا۔ سپلائی پورٹ اور ویکیوم پورٹ ون ٹچ فٹنگ سے لیس: Φ6 میٹرک یا Φ1/2 انچ امپیریل اختیاری۔

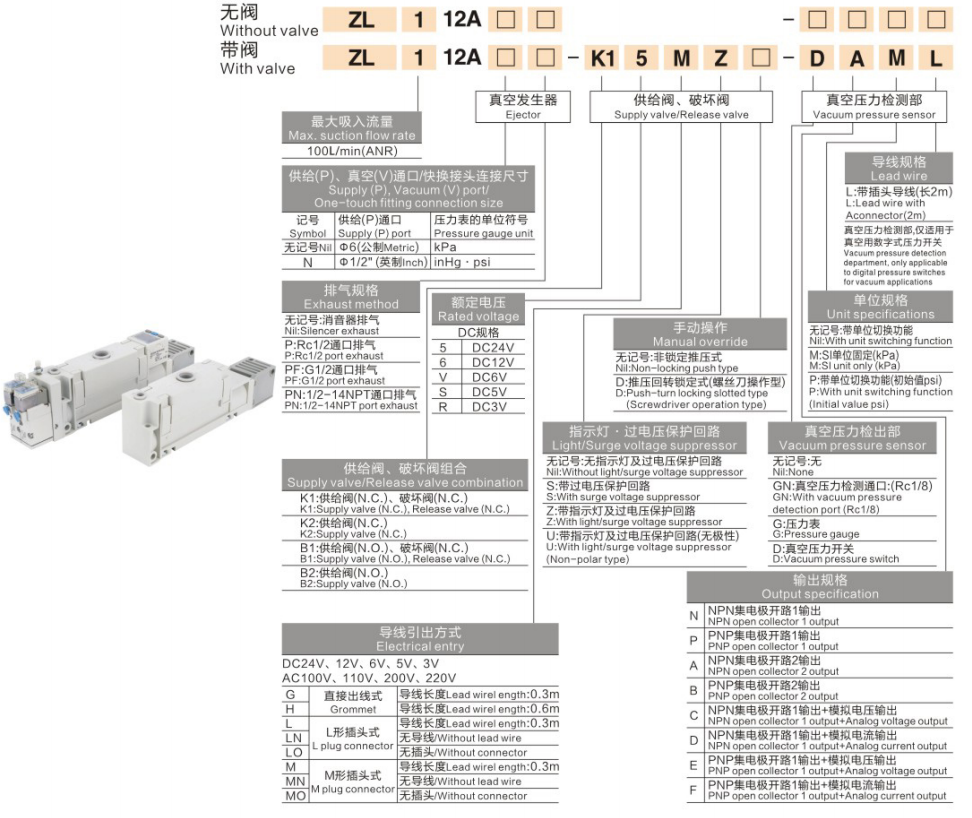

2.1 والو لیس بنیادی کوڈنگ
ZL1‑12A
• ZL1: ملٹی اسٹیج ویکیوم ایجیکٹر سیریز کوڈ
• 12A: سائز کوڈ، زیادہ سے زیادہ سکشن فلو 100L/منٹ (ANR)
مکمل مثال:ZL1‑12A‑K15MZ‑DAML
|
کوڈ سیگمنٹ |
متعلقہ ماڈیول اور تعریف |
|
ZL1‑12A |
سیریز + سائز کوڈ (100L/منٹ) ویکیوم ایجیکٹر مین باڈی |
|
K1 |
سپلائی والو این سی + ریلیز والو این سی کا مجموعہ، سپلائی / ریلیز والو اسمبلی |
|
5 |
ریٹیڈ کوائل وولٹیج DC24V |
|
M |
ایم شیپ پلگ ٹائپ وائر آؤٹ لیٹ، کیبل کی لمبائی 0.3m |
|
Z |
انڈیکیٹر لیمپ اور اوور وولٹیج پروٹیکشن سرکٹ کے ساتھ |
|
D |
بلٹ ان ویکیوم پریشر سوئچ کا پتہ لگانے والا یونٹ |
|
A |
NPN اوپن-کلیکٹر ڈوئل-چینل آؤٹ پٹ تفصیلات |
|
M(L) |
پریشر سوئچ کیبل: پلگ کے ساتھ 0.3m / 2m، صرف ایک منتخب کریں |
3.1 سپلائی(P) / ویکیوم(V) پورٹ ون ٹچ فٹنگ سائز
|
نشان |
سپلائی (P) پورٹ |
پریشر یونٹ کے اختیارات |
|
کوئی نشان نہیں / این |
Φ6 میٹرک ون ٹچ فٹنگ |
کے پی اے |
|
انچ ورژن |
Φ1/2" امپیریل ون ٹچ فٹنگ |
inHg، psi |
3.2 اخراج کا طریقہ
|
نشان |
اخراج کی تفصیل |
|
کوئی نشان نہیں۔ |
سائلنسر ایگزاسٹ (معیاری، کم شور کی کارکردگی) |
|
PR |
1/4" پورٹ ایگزاسٹ، سنٹرلائزڈ ایگزاسٹ کے لیے بیرونی پائپنگ |
|
پی جی 1/2 |
G1/2 پورٹ ایگزاسٹ، بڑے بہاؤ سنٹرلائز ایگزاسٹ |
|
PN1/2‑14NPT |
شمالی امریکی سامان کے لیے NPT 1/2-14 پورٹ ایگزاسٹ |
3.3 شرح شدہ وولٹیج
|
کوڈ |
وولٹیج کی تفصیلات |
|
5 |
DC24V (صنعتی مرکزی دھارے) |
|
6 |
DC12V |
|
V |
DC6V (اختیاری) |
|
وی ڈی سی |
DC5V (صرف اپنی مرضی کے مطابق) |
3.4 سپلائی والو اور ریلیز والو کے امتزاج (والو کے ساتھ ماڈلز کے لیے)
|
کوڈ |
والو کا مجموعہ |
فنکشن کی تفصیل |
|
K1 |
سپلائی والو N.C. + ریلیز والو N.C. |
ویکیوم کی تعمیر کے لیے توانائی کی فراہمی؛ تیز رفتار بریک ویکیوم کے لیے ریلیز کو متحرک کریں۔ معیاری مرکزی دھارے کا انتخاب۔ |
|
K2 |
سپلائی والو N.C (کوئی ریلیز والو نہیں) |
صرف سپلائی کنٹرول؛ ویکیوم قدرتی طور پر جاری کیا گیا، لاگت سے بہتر حل۔ |
|
B1 |
سپلائی والو N.O. + ریلیز والو N.C. |
عام طور پر کھلا سپلائی والو، پاور آف ہونے پر مسلسل ہوا کی سپلائی، خصوصی ویکیوم ہولڈنگ کام کرنے کے حالات کے لیے۔ |
|
B2 |
سپلائی والو N.O. (کوئی ریلیز والو نہیں) |
بنیادی عام طور پر کھلی سپلائی کنفیگریشن۔ |
3.5 دستی اوور رائڈ فنکشن
|
نشان |
دستی-اوور رائیڈ آپریشن موڈ |
|
کوئی نشان نہیں۔ |
نان لیچنگ پش بٹن: متحرک کرنے کے لیے دبائیں، ری سیٹ کے لیے چھوڑ دیں۔ |
|
D |
پش ٹرن لاکنگ کی قسم (اسکریو ڈرایور چلانے کے قابل)، کمیشننگ اور ڈیبگنگ کے دوران مسلسل ہوا کی فراہمی کے لیے لاک۔ |
3.6 انڈیکیٹر لیمپ اور اوور وولٹیج پروٹیکشن سرکٹ
|
نشان |
ترتیب کی تفصیل |
|
کوئی نشان نہیں۔ |
کوئی انڈیکیٹر لیمپ اور کوئی اوور وولٹیج پروٹیکشن سرکٹ نہیں۔ |
|
S |
کوائل سروس کی زندگی کو بڑھانے کے لیے بلٹ ان اوور وولٹیج سرج-سپریشن سرکٹ۔ |
|
Z |
پاور آن اسٹیٹس ویژولائزیشن کے لیے انڈیکیٹر لیمپ پلس اوور وولٹیج پروٹیکشن سرکٹ۔ |
|
U |
پولرٹی فری انڈیکیٹر لیمپ اور اوور وولٹیج پروٹیکشن سرکٹ، صوابدیدی وائرنگ کی اجازت ہے۔ |
3.7 الیکٹریکل انٹری / وائر آؤٹ لیٹ موڈ
|
کوڈ |
کیبل آؤٹ لیٹ کی تعریف |
|
G |
گرومیٹ کیبل انٹری، کیبل کی لمبائی: 0.3m |
|
H |
ایل شیپ پلگ ٹائپ آؤٹ لیٹ، کیبل کی لمبائی: 0.6m |
|
ایل این |
ایل شیپ پلگ ٹائپ، کوئی کیبل فراہم نہیں کیا گیا (کسٹمر خود تیار وائرنگ ہارنس) |
|
M |
ایم شیپ پلگ ٹائپ آؤٹ لیٹ، کیبل کی لمبائی: 0.3m |
|
ایم این |
ایم شیپ پلگ ٹائپ، کوئی کیبل فراہم نہیں کیا گیا (کسٹمر خود تیار وائرنگ ہارنس) |
3.8 ویکیوم پریشر یونٹ (صرف ویکیوم ڈٹیکشن سے لیس یونٹس کے لیے موزوں ہے)
|
نشان |
یونٹ کی ترتیب |
|
کوئی نشان نہیں۔ |
ملٹی یونٹ سوئچ ایبل: kPa/inHg/psi قابل انتخاب |
|
M |
فکسڈ یونٹ، صرف کے پی اے |
|
S |
ملٹی یونٹ سوئچ ایبل، فیکٹری پی ایس آئی پر سیٹ |
|
P |
ملٹی یونٹ سوئچ ایبل، فیکٹری پی ایس آئی پر سیٹ |
3.9 ویکیوم پریشر کا پتہ لگانے والا ماڈیول
|
نشان |
پتہ لگانے کا فنکشن اور ایپلی کیشن |
|
کوئی نشان نہیں۔ |
کوئی پتہ لگانے والا یونٹ نہیں؛ خالص ایجیکٹر باڈی، بیرونی سینسر کو الگ سے جوڑیں۔ |
|
جی این |
ویکیوم ڈٹیکشن پورٹ (Rc1/8)، بیرونی ڈیجیٹل پریشر گیج یا PLC ایکوزیشن ماڈیول کو جوڑیں۔ |
|
G |
مقامی آن سائٹ بصری ویکیوم لیول ریڈنگ کے لیے بلٹ ان اینالاگ پریشر گیج۔ |
|
D |
بلٹ ان ویکیوم پریشر سوئچ، آؤٹ پٹ سوئچ/اینلاگ سگنل غائب ہونے والے حصے کے الارم اور ورک پیس میں جگہ کے تاثرات۔ |
3.10 آؤٹ پٹ تفصیلات (ڈی قسم کے ویکیوم پریشر سوئچ کے لیے)
|
کوڈ |
آؤٹ پٹ موڈ کی تفصیل |
|
N |
NPN اوپن-کلیکٹر 1-چینل آؤٹ پٹ، PLC NPN ان پٹ چینل کے لیے معیاری |
|
P |
PNP اوپن-کلیکٹر 1-چینل آؤٹ پٹ |
|
A |
NPN اوپن-کلیکٹر ڈوئل-چینل آزاد آؤٹ پٹ |
|
W |
PNP اوپن-کلیکٹر ڈوئل-چینل آزاد آؤٹ پٹ |
|
C |
NPN 1-چینل سوئچ + اینالاگ وولٹیج آؤٹ پٹ |
|
D |
NPN 1-چینل سوئچ + اینالاگ کرنٹ آؤٹ پٹ |
|
E |
PNP 1-چینل سوئچ + اینالاگ وولٹیج آؤٹ پٹ |
|
F |
PNP 1-چینل سوئچ + اینالاگ کرنٹ آؤٹ پٹ |
3.11 پریشر سوئچ کیبل کی تفصیلات (ڈی قسم کے لیے)
|
کوڈ |
کیبل کی تعریف |
|
L |
پہلے سے جمع شدہ پلگ ان کیبل، کل لمبائی: 2m |
|
M |
پہلے سے جمع شدہ پلگ ان کیبل، کل لمبائی: 0.3m |
|
پیرامیٹر آئٹم |
معیاری تفصیلات |
|
کام کرنے کا اصول |
ملٹی اسٹیج ڈفیوزر وینچری ویکیوم ایجیکٹر، اعلی کارکردگی توانائی کی بچت کا ڈھانچہ |
|
زیادہ سے زیادہ سکشن فلو (12A سائز) |
100L/منٹ (ANR) |
|
معیاری سپلائی ہوا کا دباؤ |
0.4 ~ 0.6MPa |
|
سپلائی / ویکیوم پورٹ |
ون ٹچ فٹنگ: Φ6 میٹرک / Φ1/2" امپیریل اختیاری |
|
ایگزاسٹ آپشنز |
معیاری سائلنسر ایگزاسٹ؛ PR/PG/PN پورٹ کی قسم کا مرکزی بیرونی راستہ اختیاری |
|
ریٹیڈ کوائل وولٹیج |
DC24V/DC12V/DC6V; DC5V اپنی مرضی کے مطابق درخواست پر دستیاب ہے۔ |
|
برقی داخلے کے اختیارات |
G grommet / H‑L شکل پلگ / M‑M شکل پلگ؛ کسٹمر وائرنگ کے لیے LN/MN کیبل لیس ورژن |
|
ویکیوم ڈیٹیکشن یونٹ |
کوئی پتہ نہیں / GN ڈیٹیکشن پورٹ (Rc1/8) / G لوکل پریشر گیج / D بلٹ ان ویکیوم پریشر سوئچ |
|
سگنل آؤٹ پٹ |
NPN / PNP سنگل ڈوئل چینل سوئچ آؤٹ پٹ؛ ینالاگ وولٹیج / موجودہ آؤٹ پٹ اختیاری |
|
اشارے اور اضافے سے تحفظ |
کوئی تحفظ نہیں / S سرج-پروٹیکشن / Z اشارے + تحفظ / U polarity-free indicator+protection |
|
موازنہ آئٹم |
والو لیس قسم ZL1‑12A |
والو کی قسم ZL1‑12A‑K1 کے ساتھ… |
|
انٹیگریٹڈ والوز |
کوئی بلٹ ان والوز نہیں، بیرونی 3 وے سولینائیڈ والو کی ضرورت ہے۔ |
انٹیگریٹڈ سپلائی والو + ریلیز والو (K1/K2/B1/B2 سیریز) |
|
ویکیوم بریک کا طریقہ |
بیرونی والو یا قدرتی رہائی کے ذریعہ کنٹرول کیا جاتا ہے۔ |
تیزی سے ورک پیس ڈراپ آف کے لیے بلٹ ان ریلیز والو کے ذریعے فوری ویکیوم بریک |
|
ردعمل کی رفتار |
بیرونی والو اور پائپ لائن کی ترتیب پر منحصر ہے۔ |
ہائی سائیکل ریٹ روبوٹ ایپلیکیشن کے لیے تیز تر مربوط جواب |
|
پائپنگ کی پیچیدگی |
علیحدہ والوز، فٹنگز اور فلٹر لوازمات کی ضرورت ہے۔ |
انتہائی مربوط، کم سے کم آن سائٹ پائپنگ کا کام |
|
لاگت اور لچک |
سب سے کم قیمت، زیادہ سے زیادہ سسٹم ڈیزائن کی لچک |
اعلی انضمام کی سطح، روبوٹ EOAT اینڈ انفیکٹر کے لیے ترجیح دی جاتی ہے۔ |
|
پریشر کا پتہ لگانا |
بیرونی ویکیوم پریشر سوئچ کی ضرورت ہے۔ |
اختیاری بلٹ ان جی پریشر گیج / ڈی ویکیوم پریشر سوئچ |
حل 1: والو لیس لاگت سے بہتر سرکٹ
AFC2000 نان آئل ٹو یونٹ ایئر سورس ٹریٹمنٹ → 3V110 3-وی سولینائیڈ والو → ZL1‑12A والو لیس ویکیوم ایجیکٹر → ZPT ویکیوم سکشن کپ
حل 2: والو ہائی اسپیڈ روبوٹ پک اینڈ پلیس سرکٹ کے ساتھ
AR پریشر ریگولیٹر → ZL1‑12A‑K15MZ‑DAML (انٹیگریٹڈ سپلائی والو، ریلیز والو اور ویکیوم پریشر سوئچ) → روبوٹ اینڈ-ایفیکٹر سکشن کپ، خودکار گم شدہ ورک پیس الارم فنکشن سپورٹڈ۔
حل 3: ملٹی بینک سنٹرلائزڈ ایئر سپلائی سرکٹ
AFC بڑے بہاؤ نان آئل ٹو یونٹ → ایک سے زیادہ ZL1 کے ساتھ-والو ایجیکٹر مینی فولڈ اسمبلی → ملٹی سکشن کپ سنکرونس میٹریل چننا۔
• پورٹ سائز: معیاری PU6 / Φ6 نلیاں کے لیے، بغیر نشان والے میٹرک پورٹ کو منتخب کریں۔ امپیریل Φ1/2" نلیاں کے لیے، inHg/psi پریشر یونٹ کے ساتھ امپیریل پورٹ کی وضاحت کریں۔
• اخراج: کم شور والے ورکشاپ کے ماحول کے لیے، معیاری سائلنسر ایگزاسٹ رکھیں۔ مخصوص محفوظ علاقے میں تھکاوٹ کے لیے، PR/PG/PN پورٹ قسم کے سنٹرلائزڈ ایگزاسٹ کو اختیار کریں۔
• وولٹیج: گھریلو آٹومیشن آلات کے لیے DC24V (کوڈ 5)؛ DC12V / DC6V یورپی ایکسپورٹ یا کم وولٹیج ڈیوائس پروجیکٹس کے لیے۔
• والو مجموعہ: معیاری تیز رفتار انتخاب اور جگہ کے لیے K1 (N.C. سپلائی + N.C. ریلیز)؛ لاگت میں کمی کے لیے K2؛ B1/B2 خصوصی عام طور پر کھلے ویکیوم ہولڈنگ کام کرنے کے حالات کے لیے۔
• پتہ لگانے کی ضرورت: PLC غائب-پارٹ الارم کے لیے D ویکیوم پریشر سوئچ (NPN/PNP میچ PLC ان پٹ کی قسم) کا انتخاب کریں۔ سائٹ پر بصری معائنہ کے لیے G مقامی پریشر گیج؛ فریق ثالث کے بیرونی ڈیٹا کے حصول کے لیے GN کا پتہ لگانے والا پورٹ۔
• اشارے اور اضافے سے تحفظ: کابینہ کے تشخیصی اشارے کے لیے Z/U ورژن منتخب کریں۔ مرطوب سخت کام کرنے والے ماحول کے لیے اوور وولٹیج سے تحفظ۔
• دستی اوور رائڈ: بار بار کمیشننگ اور ڈیبگنگ کے منظرناموں کے لیے ڈی پش ٹرن لاکنگ مینوئل اوور رائیڈ کا انتخاب کریں، لاک لگاتار ایئر سپلائی کو سپورٹ کریں۔
• 3C الیکٹرانکس پی سی بی اور چپ ہائی اسپیڈ پک اینڈ پلیس ہینڈلنگ
• لتیم آئن بیٹری الیکٹروڈ شیٹ مواد کی منتقلی
• کارٹن اور غیر محفوظ مواد مضبوط قوت جذب
• گلاس اور شیٹ میٹل ہیوی ڈیوٹی روبوٹک چننا
• انجیکشن مولڈنگ روبوٹ پارٹس کو ہٹانا اور ڈیمولڈنگ
• فوڈ پروسیسنگ پیکیجنگ گریبنگ ایپلی کیشن
• تیز رفتار روبوٹک ٹرانسفر سسٹمز کو چھانٹنے والی لاجسٹکس
• آئل مسٹ ایف آر ایل یونٹ استعمال نہ کریں (AC/BC سیریز تھری یونٹ) ویکیوم ایجیکٹر ہوا کی فراہمی کے لیے۔ چکنا کرنے والا تیل ملٹی اسٹیج ڈفیوزر نوزلز کو روک دے گا، AFC نان آئل ٹو یونٹ ایئر سورس ٹریٹمنٹ یونٹ کو اپنانا چاہیے۔
• ZFC ان لائن ویکیوم فلٹر کو اپ اسٹریم سائیڈ پر لازمی طور پر انسٹال کریں۔ چھوٹے ملٹی اسٹیج نوزلز دھول کے لیے حساس ہوتے ہیں۔ ایک بار ذرہ آلودگی کی وجہ سے سکشن کا بہاؤ بہت زیادہ گر جائے گا۔
• تیز رفتار ویکیوم بنانے اور سکشن کی مستحکم کارکردگی کی ضمانت کے لیے انجیکٹر اور سکشن کپ کے درمیان نلی کی لمبائی کو جتنا ممکن ہو چھوٹا رکھیں۔
• بہترین سپلائی ایئر پریشر رینج 0.4~0.6MPa۔ ناکافی دباؤ کمزور سکشن کی طرف جاتا ہے؛ ضرورت سے زیادہ دباؤ کمپریسڈ ہوا کی کھپت کو بڑھاتا ہے۔
• والو کے ساتھ ماڈلز کے لیے، کنٹرول کیبینٹ کے اندر سولینائڈ کوائل سروس کی زندگی کو بڑھانے کے لیے بلٹ ان سرج-پروٹیکشن سرکٹ والے Z/S/U ورژنز کو منتخب کریں۔
• PR/PG/PN سنٹرلائزڈ ایگزاسٹ کنفیگریشنز کے لیے، بلا روک ٹوک ایگزاسٹ پائپنگ کو برقرار رکھیں، بیک پریشر ویکیوم بلڈنگ کی کارکردگی کو بری طرح گرا دے گا۔
