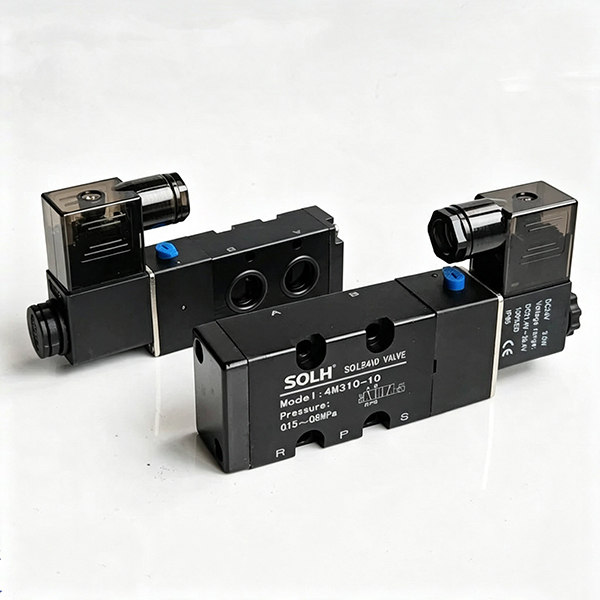

4M سیریز NAMUR سٹینڈرڈ 5/2 وے Solenoid والو | ایکچوایٹر ماونٹڈ پلیٹ ٹائپ والو

برانڈ: SOLH از رچج ٹیکنالوجی

1. پروڈکٹ کا جائزہ

     SOLH 4M سیریز ایک پیشہ ور ہے۔NAMUR اسٹینڈرڈ 5/2 وے پلیٹ ٹائپ سولینائیڈ والو خاص طور پر نیومیٹک ایکچوایٹر خودکار کنٹرول کے لیے ڈیزائن کیا گیا ہے۔ یہ والو کے نچلے حصے پر معیاری بڑھتے ہوئے سوراخوں کے ساتھ بین الاقوامی NAMUR سائیڈ ماؤنٹنگ معیارات کی سختی سے تعمیل کرتا ہے۔ والو کو براہ راست لیمینیٹ کیا جا سکتا ہے اور نیومیٹک بال والوز اور بٹر فلائی والو ایکچیوٹرز کے ساتھ انٹرمیڈیٹ اڈاپٹر ایئر پائپ کے بغیر انسٹال کیا جا سکتا ہے۔ خصوصی طور پر والو آٹومیٹک کنٹرول سرکٹس کے لیے استعمال کیا جاتا ہے، یہ Airtac 4M سیریز کے معیارات سے پوری طرح میل کھاتا ہے اور ساختی طور پر روایتی 4V ٹیوب قسم کے سولینائیڈ والوز سے مختلف ہے۔

  1.1 بنیادی مصنوعات کی تفصیلات

     • فنکشن موڈ: 5/2 راستہ (5-پورٹ 2-پوزیشن)

     • ڈرائیو کا ڈھانچہ: اندرونی پائلٹ سپول قسم، چکنا فری آپریشن

     • بڑھتے ہوئے معیاری: NAMUR معیاری سائیڈ ماؤنٹنگ (بیس P/A/B/R1/R2 ایئر سرکٹس کے ساتھ مربوط)

     • مین اسٹریم ماڈلز: 4M210-08, 4M210-06, 4M110-06

2. مکمل ماڈل کوڈنگ کے قواعد اور مکمل سیریز کی فہرست

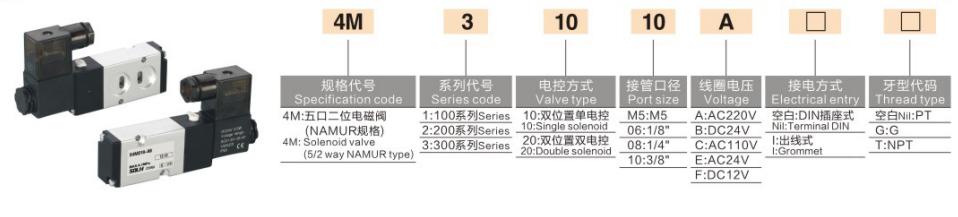

 1. کوڈنگ لاجک: 4M [سائز کوڈ] [کنٹرول کوڈ] [فنکشن کوڈ] - [پورٹ تھریڈ]

  2. ماڈل کی مثال

     4M210-08: 200 سائز، اسپرنگ ری سیٹ کے ساتھ سنگل الیکٹرک کنٹرول، PT1/4 بیرونی تھریڈ پورٹ

 3. مکمل سیریز مین اسٹریم ماڈل کی تفصیلات کی فہرست

3. بنیادی تکنیکی پیرامیٹرز

4. NAMUR بڑھتے ہوئے بنیادی فوائد اور کلیدی انتخاب کے نکات

     • انٹیگریٹڈ نامور بیس ایئر پورٹ: والو کا نچلا حصہ A/B ایئر پورٹس کے ساتھ سرایت شدہ ہے۔ ایکچیویٹر کے ساتھ فٹ ہونے کے بعد، یہ خود بخود ایکچیویٹر کے دو ایئر انلیٹ ہولز کے ساتھ ڈوک جاتا ہے۔ A/B بندرگاہوں کے لیے کسی بیرونی ایئر پائپ کی ضرورت نہیں ہے۔ صرف P ایئر انلیٹ اور R1/R2 ایگزاسٹ پورٹس کو بیرونی ایئر سورس کنکشن کی ضرورت ہوتی ہے، پائپنگ کی ساخت کو آسان بنانا اور رساو پوائنٹس کو کم کرنا۔

     • بلٹ ان دستی ٹیسٹ پش راڈ: والو سائیڈ پر مینوئل ڈیبگنگ بٹن سے لیس، پاور آف ہونے کے بعد دستی والو کھولنے اور بند ہونے کے ٹیسٹ میں معاون، سائٹ پر انسٹالیشن، ڈیبگنگ اور آلات کی دیکھ بھال کے لیے آسان۔

     • دوہری کنٹرول موڈ کی خصوصیات: 4M×20 ڈبل الیکٹرک کنٹرول ماڈل موجودہ والو کی پوزیشن کو برقرار رکھنے کے لیے پاور آف سیلف لاکنگ میموری ڈھانچہ اپناتے ہیں۔ 4M×10 سنگل الیکٹرک کنٹرول ماڈل پاور آف ہونے کے بعد اسپرنگ فورس کے ذریعے خود بخود ری سیٹ ہو جاتے ہیں، بالترتیب سیفٹی ری سیٹ اور پوزیشننگ ہولڈنگ ڈیمانڈز کو پورا کرتے ہیں۔

     • ہم آہنگ کئی گنا بڑھتے ہوئے: 4V سیریز (4M100M/200M/300M مینی فولڈ بیس) جیسی بنیادی تفصیلات کا اشتراک کرتا ہے۔ یہ متعدد والوز کے لیے کئی گنا تنصیب کے ذریعے سنٹرلائزڈ ایئر سپلائی کو سپورٹ کرتا ہے اور آزادانہ آپریشن کے لیے اسے براہ راست ایک ایکچیویٹر پر بھی لگایا جا سکتا ہے۔

5. 4M NAMUR والو بمقابلہ 4V روایتی ٹیوب والو | اینٹی ایرر سلیکشن گائیڈ

6. عام مماثل ایپلی کیشنز

     • والو خودکار کنٹرول سسٹم: 4M210-08 DA/SR نیومیٹک ایکچویٹر + بال/بٹر فلائی والو کے ساتھ مماثل ہے، جو پیٹرو کیمیکل، واٹر ٹریٹمنٹ اور پائپ لائن فلوڈ سوئچنگ آلات میں بڑے پیمانے پر استعمال ہوتا ہے۔

     • والو آئی لینڈ انٹیگریٹڈ سسٹم: 4M200M ملٹی لنک مینی فولڈ بیس کو اپنائیں تاکہ مرکزی ہوا کی فراہمی اور خودکار پائپ لائن کلسٹرز کے لیے متعدد 4M سیریز کے سولینائیڈ والوز کی مربوط تنصیب کو محسوس کیا جا سکے۔

     • پائپ لائن پائپنگ ملاپ: بیرونی دھاگے کی بندرگاہوں کو KQ2 کے ساتھ جوڑیں فوری طور پر مردانہ دھاگے کی براہ راست فٹنگز کو مستحکم اور لیک سے پاک کنکشن کے لیے اہم ایئر سورس پائپ لائن کے ساتھ تیزی سے ڈوک کریں۔

ایک جملے کا خلاصہ

     SOLH 4M سیریز نیومیٹک ایکچیوٹرز کے لیے ایک وقف شدہ NAMUR معیاری پلیٹ قسم کا 5/2 وے سولینائڈ والو ہے، جس میں ٹیوب لیس ڈائریکٹ ماؤنٹنگ، چکنا فری آپریشن اور IP65 تحفظ شامل ہے، جو نیومیٹک بال بٹرف والوز اور والوز کے خودکار سوئچنگ کے لیے بہترین معاون کنٹرول جزو ہے۔
