SY سیریز کے پائلٹ نے 5-پورٹ Solenoid والو کو چلایا

برانڈ:SOLH بذریعہ رچج ٹیکنالوجی

مصنوعات کی پوزیشننگ

     SOLH SY سیریز مین اسٹریم پائلٹ سے چلنے والا 5-پورٹ سولینائیڈ والو ہے، جس میں الٹرا کمپیکٹ باڈی، انتہائی کم بجلی کی کھپت اور بہت زیادہ اپ گریڈ شدہ بہاؤ کی صلاحیت ہے۔ یہ تمام خودکار پروڈکشن آلات پر سلنڈر ریپروکیشن اور نیومیٹک سرکٹ سوئچنگ کے لیے بنیادی دشاتمک کنٹرول جزو کے طور پر کام کرتا ہے، جو اصل SMC SY سیریز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔

مکمل سیریز کے سائز کی درجہ بندی اور مماثل دائرہ کار

یونیورسل کور تکنیکی وضاحتیں

  1. سرکٹ کی اقسام:

     --5/2-طریقہ (سنگل اسپرنگ ریٹرن/ڈبل لیچنگ کوائل)؛

     --5/3-طریقہ (3 مرکز کے افعال: مرکز بند / سینٹر ایگزاسٹ / سینٹر پریشر سپلائی)

  2. آپریٹنگ پریشر کی حد

     -- اندرونی پائلٹ: 0.1 ~ 0.7 MPa

     -- بیرونی پائلٹ (ویکیوم ہم آہنگ): -100 kPa ~ 0.7 MPa

  3. آپریٹنگ درجہ حرارت: -10 ~ 50 ℃ (ہوا کے ذریعہ میں کوئی آئسنگ نہیں)

  4. کوائل بجلی کی کھپت: معیاری کنڈلی 0.35W؛ توانائی کی بچت کم طاقت والی کنڈلی صرف 0.1W

  5. پروٹیکشن گریڈ: پلگ کنیکٹر IP65؛ کئی گنا بڑھتے ہوئے بیس IP67

  6. سروس لائف اسپین: 200 ملین سائیکل تک گیپ سیلنگ سپول۔ 70 ملین سائیکل تک لچکدار مہر

  7. معیاری وولٹیج کے اختیارات: DC12V / DC24V (بڑے پیمانے پر مرکزی دھارے)؛ AC110V / AC220V

ساختی اور بنیادی کارکردگی کے فوائد

  1. فوری پلگ ان مینیفولڈ ماؤنٹ سٹرکچر

     -- براہ راست SS5Y سیریز مینی فولڈ بیس، تیز اسمبلی اور جدا کرنے، پورے والو جزیرے کو ختم کیے بغیر آسان سنگل والو مینٹیننس پر لے جائیں۔

  2. الٹرا لو انرجی سیونگ کوائل

     --اختیاری 0.1W کم طاقت والی کوائل، کم گرمی کی پیداوار، طویل مدتی مسلسل متحرک کام کرنے کے حالات کے لیے بالکل موزوں، فیکٹری کمپریسڈ ہوا اور بجلی کی لاگت کو بہت کم کرتی ہے۔

  3. بہت زیادہ آپٹمائزڈ ہائی فلو رنر

     -- اندرونی سٹریم لائن آپٹمائزڈ ڈیزائن، پرانی نسل کے سولینائیڈ والوز کے مقابلے میں بہاؤ کی صلاحیت میں تقریباً 80 فیصد اضافہ ہوا، بغیر دباؤ کے نقصان کے تیز تر سلنڈر کی توسیع/ مراجعت کی رفتار کا احساس۔

  4. بلٹ ان پائلٹ فلٹر اسکرین

     -- دھول اور نجاست کو روکنے کے لیے پائلٹ والو ان لیٹ پر انٹیگریٹڈ چھوٹے فلٹر میش، مؤثر طریقے سے سپول جیمنگ کی ناکامی کی شرح کو کم کرتا ہے اور سروس کی زندگی کو بڑھاتا ہے۔

  5. کثیر جہتی لچکدار پورٹ لے آؤٹ

     -- ایئر پورٹس سائیڈ/اوپر/نیچے تین سمتوں پر دستیاب ہیں، کمپیکٹ آلات کے فریموں کے اندر مکینیکل مداخلت سے بچنے کے لیے آزادانہ طور پر ٹیوبنگ روٹنگ کو ایڈجسٹ کریں۔

  6. ماڈیولر والو جزیرہ انضمام

     -- SS5Y3/SS5Y5/SS5Y7/SS5Y9 سیریز کے ملٹی سٹیشن مینی فولڈ بیسز کے ساتھ بالکل مماثل، سنٹرلائزڈ یونیفائیڈ ایئر سپلائی اور ایگزاسٹ، صاف وائرنگ لے آؤٹ اور کابینہ کی تنصیب کی جگہ کو محفوظ کریں۔

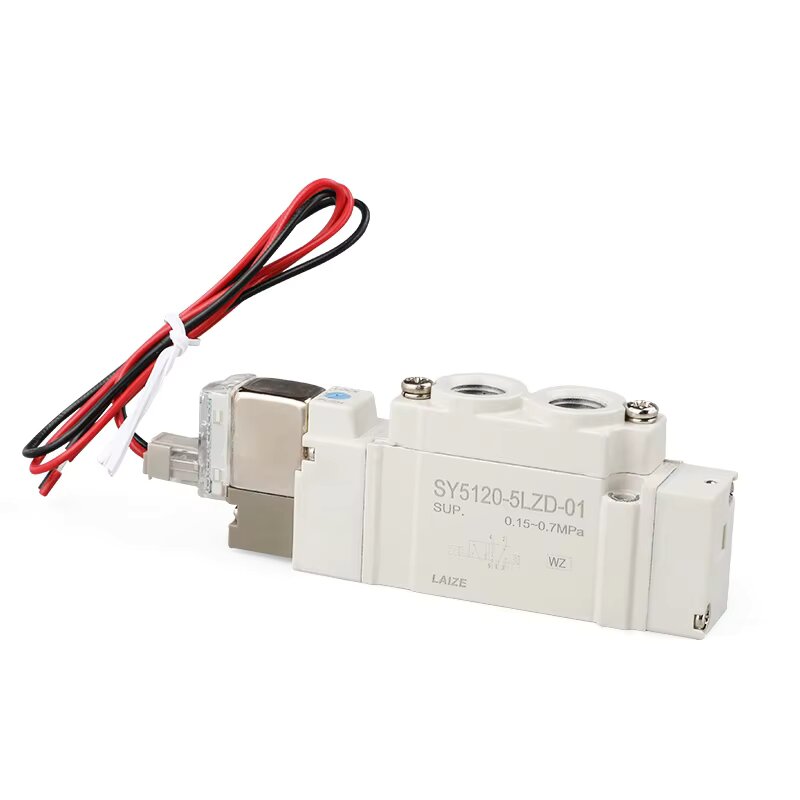

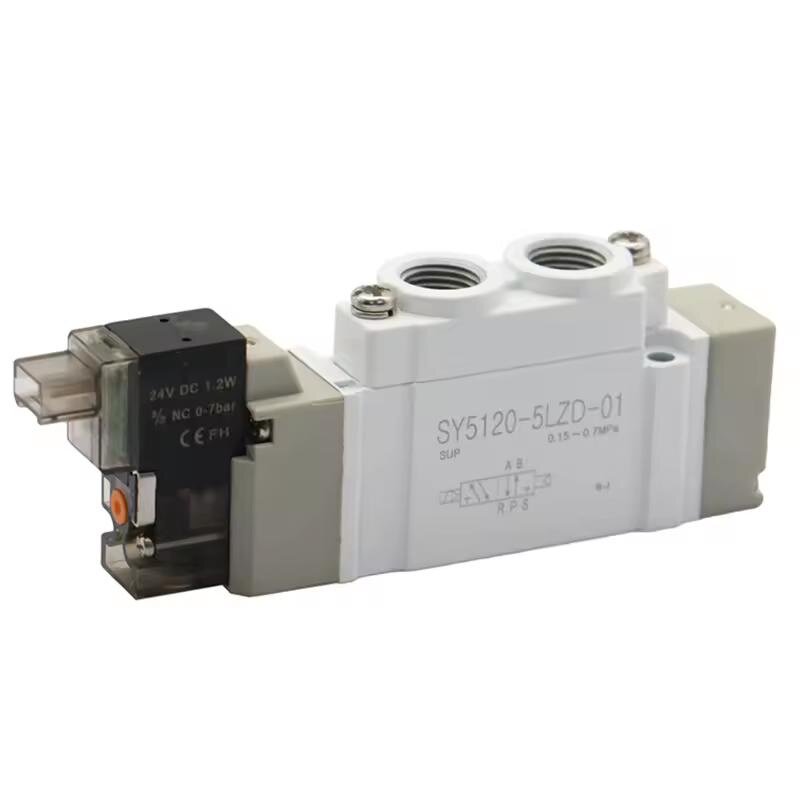

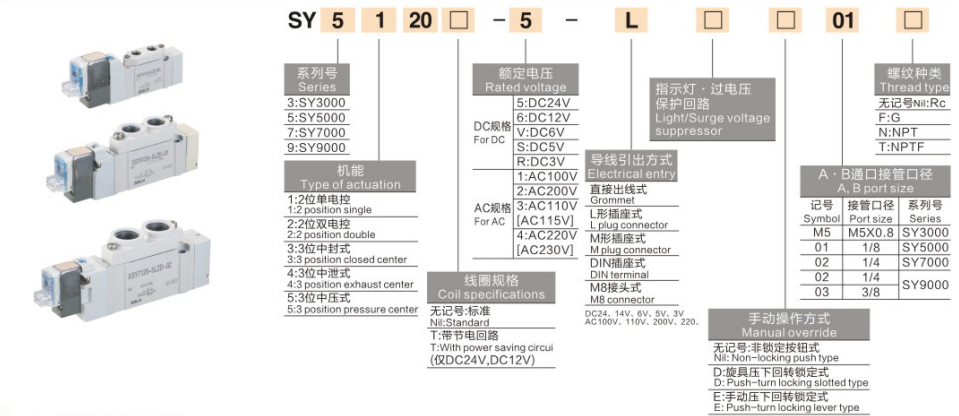

ماڈل کوڈنگ کا مکمل اصول (مثال: SY5120-5LZD-01)

  1. SY: پائلٹ آپریٹڈ 5-پورٹ سولینائیڈ والو کا سیریز کوڈ

  2. 5: سائز سیریز نمبر (5 = SY5000 درمیانی سیریز)

  3. 1: سرکٹ فنکشن کوڈ

     1 = 5/2 سنگل کوائل بہار کی واپسی؛

     2 = 5/2 ڈبل لیچنگ کوائل؛

     3 = 5/3 تین پوزیشن والا والو

  4. 2: اندرونی ساختی بنیاد کوڈ

  5. 0: معیاری بیس بڑھتے ہوئے قسم

  6. 5: کوائل وولٹیج کوڈ (5 = DC24V، مین اسٹریم)

  7. LZ: ساکٹ اور تحفظ کی ترتیب

     L = L کے سائز کا پلگ ساکٹ؛ Z = بلٹ ان ایل ای ڈی اشارے + اوور وولٹیج پروٹیکشن سرکٹ

  8. D: دستی اوور رائڈ کوڈ (پش ٹرن لاکنگ سکریو ڈرایور آپریشن)

  9. 01: پورٹ تھریڈ کا سائز (01 = Rc1/8")

عام صنعتی درخواست کے منظرنامے۔

     --خودکار اسمبلی پروڈکشن لائنز، سیمی کنڈکٹر درستگی کا سامان، پیکیجنگ مشینری

     -- آٹوموٹو سٹیمپنگ اور ویلڈنگ کی پیداوار لائنیں، طبی جانچ کے آلات

     - نیومیٹک روبوٹک گرپرز، لکیری سلائیڈ سلنڈر، روٹری انڈیکسنگ ایکچویٹرز

     -- سلنڈر فارورڈ/ریٹریٹ سوئچنگ، نیومیٹک سرکٹ آن آف اور سپیڈ ریگولیٹ کنٹرول

ایک جملہ

     خلاصہSOLH SY سیریز کے پائلٹ سے چلنے والا 5-پورٹ سولینائیڈ والو SY3000/SY5000/SY7000/SY9000 فل سائز رینج کا احاطہ کرتا ہے 0.1W انرجی سیونگ کوائل، IP65/IP67 ڈسٹ پروف اور واٹر پروف گریڈ، 80% زیادہ بہاؤ اور پرانے ماڈلز کے مقابلے میں 80% زیادہ الیکٹرانکس، آٹوموٹو، پیکیجنگ اور طبی آلات میں سلنڈر آٹومیشن کے لیے یونیورسل کمپیکٹ ڈائریکشنل کنٹرول والو۔
