سی قسم کا سیلف لاکنگ کوئیک کپلر

سی قسم کا سیلف لاکنگ کوئیک کپلر | نیومیٹک سی اسٹائل کوئیک کنیکٹ فٹنگ

برانڈ: SOLH by Richge Technology | یونیورسل نیومیٹک سی ٹائپ کوئیک کپلر، ایس ایم سی اور ایئر ٹی اے سی کے ساتھ قابل تبادلہ

1. پروڈکٹ کا جائزہ

     سی ٹائپ سیلف لاکنگ کوئیک کپلر معیاری اسٹیل بال سیلف لاکنگ فٹنگ ہے جو نیومیٹک انڈسٹری میں بڑے پیمانے پر استعمال ہوتی ہے۔ بلٹ ان اسپرنگ اور اسٹیل کی گیند اندراج پر خودکار لاکنگ کا احساس کرتی ہے، اور آستین کو پیچھے کی طرف سلائیڈ کرکے چھوڑ دیتی ہے۔ کسی اوزار کی ضرورت نہیں، ایک ہاتھ سے آپریشن۔ اس میں خواتین کا کپلر (سلائیڈنگ آستین کے ساتھ) اور جوڑا اسمبلی کے لیے مرد پلگ ہوتا ہے۔ کمپریسڈ ایئر پائپ لائنز، نیومیٹک ٹولز اور خودکار ایئر سپلائی سرکٹس میں وسیع پیمانے پر لاگو کیا جاتا ہے، جو ویکیوم جنریٹرز اور مکمل نیومیٹک پائپنگ سسٹم کے ساتھ بھی ملتا ہے۔

2. بنیادی خصوصیات

     • سٹیل کی گیند سیلف لاکنگ ڈھانچہ: مرد پلگ مکمل طور پر داخل اور مقفل ہونے پر قابل سماعت "کلک"؛ دباؤ میں الگ نہیں ہو سکتا۔ انلاک کرنے اور منقطع کرنے کے لیے سلائیڈنگ آستین کو پیچھے کھینچیں۔

     • دوہری پرت NBR مہر کی انگوٹھیاں: بہترین ہوا کی جکڑن، کمپریسڈ ہوا اور معمولی چکنا کرنے والے تیل کے خلاف مزاحم، ہوا کے رساو کی کم شرح۔

     • جسمانی مواد: نکل چڑھایا سٹیل (دھاتی معیاری ورژن) / اعلی جفاکشی پلاسٹک (ہلکے وزن کا اختیار) ورکشاپ میں بار بار پلگ اور پل کے لئے اینٹی مورچا اور لباس مزاحم۔

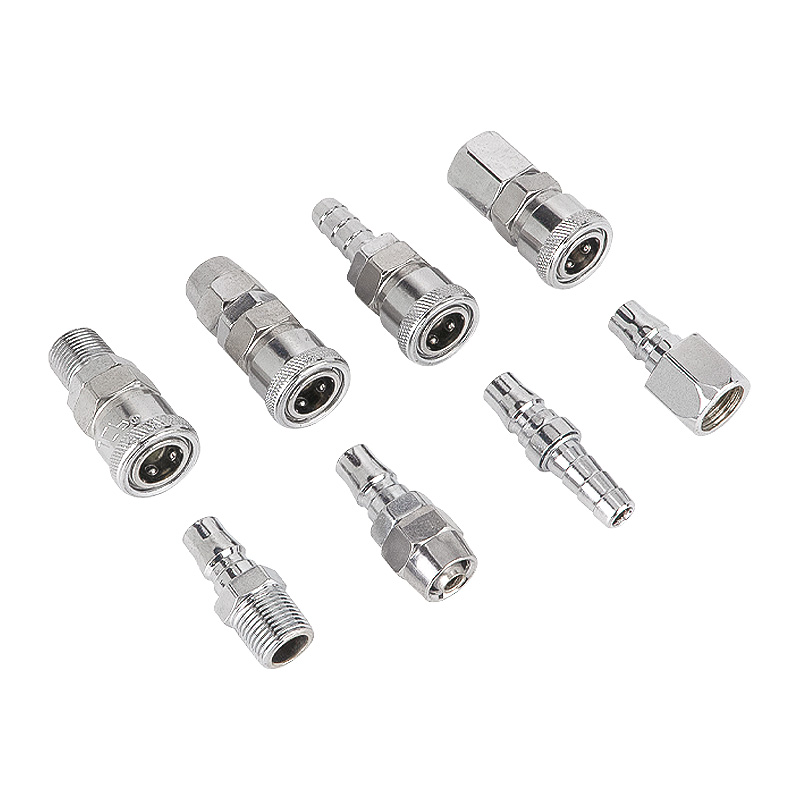

     • مکمل سائز کی حد: پی پی (ٹیوب فیمیل)، پی ایف (فیمیل تھریڈ)، پی ایچ (مرد دھاگہ)؛ ایس پی (ٹیوب میل)، ایس ایف (فیمیل تھریڈ)، ایس ایم (مرد دھاگہ)۔

     • ہموار بہاؤ کا راستہ، کم دباؤ ڈراپ. پنجاب یونیورسٹی نلی اور نایلان ٹیوب کے ساتھ ہم آہنگ۔ یونیورسل کراس برانڈ انٹرچینج ایبلٹی کے لیے معیاری انٹرفیس۔

3. ماڈل کوڈ کی تعریف

  مثال: PP20 = Φ5×8 PU ٹیوب کے لیے سی قسم کا سیلف لاکنگ فیمیل کپلر؛ SM30 = Φ6.5×10 پائپ لائن کے لیے بیرونی دھاگے کے ساتھ C-قسم کا مردانہ پلگ۔

4. کلیدی تکنیکی تفصیلات

5. عام ماڈل کی تفصیلات کی میز

6. درخواست کے منظرنامے۔

     • ایئر کمپریسر ایئر پائپ لائنز، ایئر بلو گن، ایئر سکریو ڈرایور، گرائنڈر اور دیگر نیومیٹک ہینڈ ٹولز

     • خودکار پروڈکشن لائنوں پر ایئر سورس کی تقسیم، ویکیوم جنریٹرز کے ساتھ ایئر پائپنگ کنکشن مماثل

     • آلات کی دیکھ بھال، موبائل نیومیٹک ورک سٹیشن، ایسے مواقع جن میں بار بار پائپ لائن کی اسمبلی اور جدا کرنے کی ضرورت ہوتی ہے۔

7. آپریشن نوٹس

  1۔ صرف کمپریسڈ ہوا کے لیے۔ ہائی پریشر ہائیڈرولک سیال یا مضبوط corrosive میڈیا کے لئے موزوں نہیں ہے.

  2. پلگ لگانے/انپلگ کرنے سے پہلے دباؤ ڈالیں۔ دباؤ کے تحت زبردستی رابطہ منقطع کرنے سے سٹیل کی گیندوں اور سگ ماہی کی انگوٹھیوں کو نقصان پہنچ سکتا ہے۔

  3. او-رنگ پہننے کا باقاعدگی سے معائنہ کریں۔ اگر ہوا کا اخراج ہوتا ہے تو مہروں کو فوری طور پر تبدیل کریں۔

  4. PTFE ٹیپ تھریڈڈ انسٹالیشن کے لیے تجویز کی جاتی ہے۔ دھاگے کی پٹی سے بچنے کے لیے زیادہ سخت نہ کریں۔
