رچج ٹیکنالوجی انڈور ہائی وولٹیج گراؤنڈنگ سوئچ کا تفصیلی تعارف

    ہائی وولٹیج سوئچ گیئر لوازمات کے شعبے میں رچ ٹیکنالوجی کے بزنس فاؤنڈیشن کی بنیاد پر (اس سے پہلے ہائی وولٹیج موصلیت کے پرزوں ، گراؤنڈنگ سوئچ کے اجزاء وغیرہ پر توجہ مرکوز کررہی ہے) ، اس کے انڈور ہائی وولٹیج گراؤنڈنگ سوئچ مصنوعات کو 12KV ~ 40.5KV کی وولٹیج کی سطح کے ساتھ بجلی کے نظام کے لئے بنیادی حفاظتی سامان کے طور پر پوزیشن میں رکھا گیا ہے۔ وہ بنیادی طور پر انڈور سب اسٹیشنوں ، بجلی کی تقسیم کے کمروں اور اعلی وولٹیج سوئچ گیئر مماثل میں استعمال ہوتے ہیں تاکہ سامان کی بحالی کے دوران گراؤنڈنگ پروٹیکشن کی ضروریات کو پورا کیا جاسکے۔ مصنوعات صنعت کے معیارات جیسے T/ZZB 2173-2021 "12KV ～ 40.5KV انڈور ہائی وولٹیج AC گراؤنڈنگ سوئچ" کی تعمیل کرتی ہیں۔ مندرجہ ذیل مصنوعات کے بنیادی طول و عرض سے ایک تفصیلی تعارف ہے:

I. پروڈکٹ کا جائزہ اور بنیادی پوزیشننگ

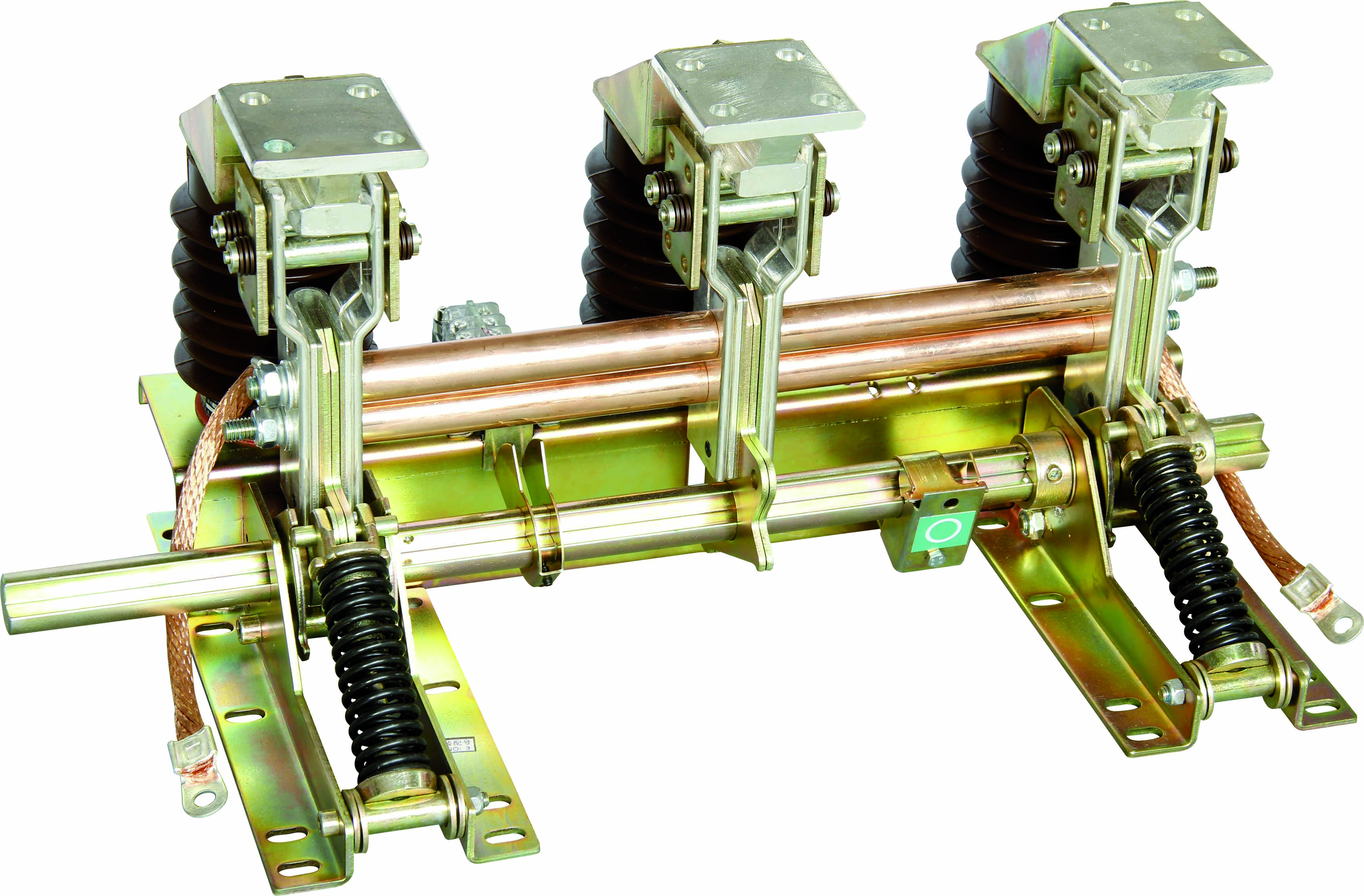

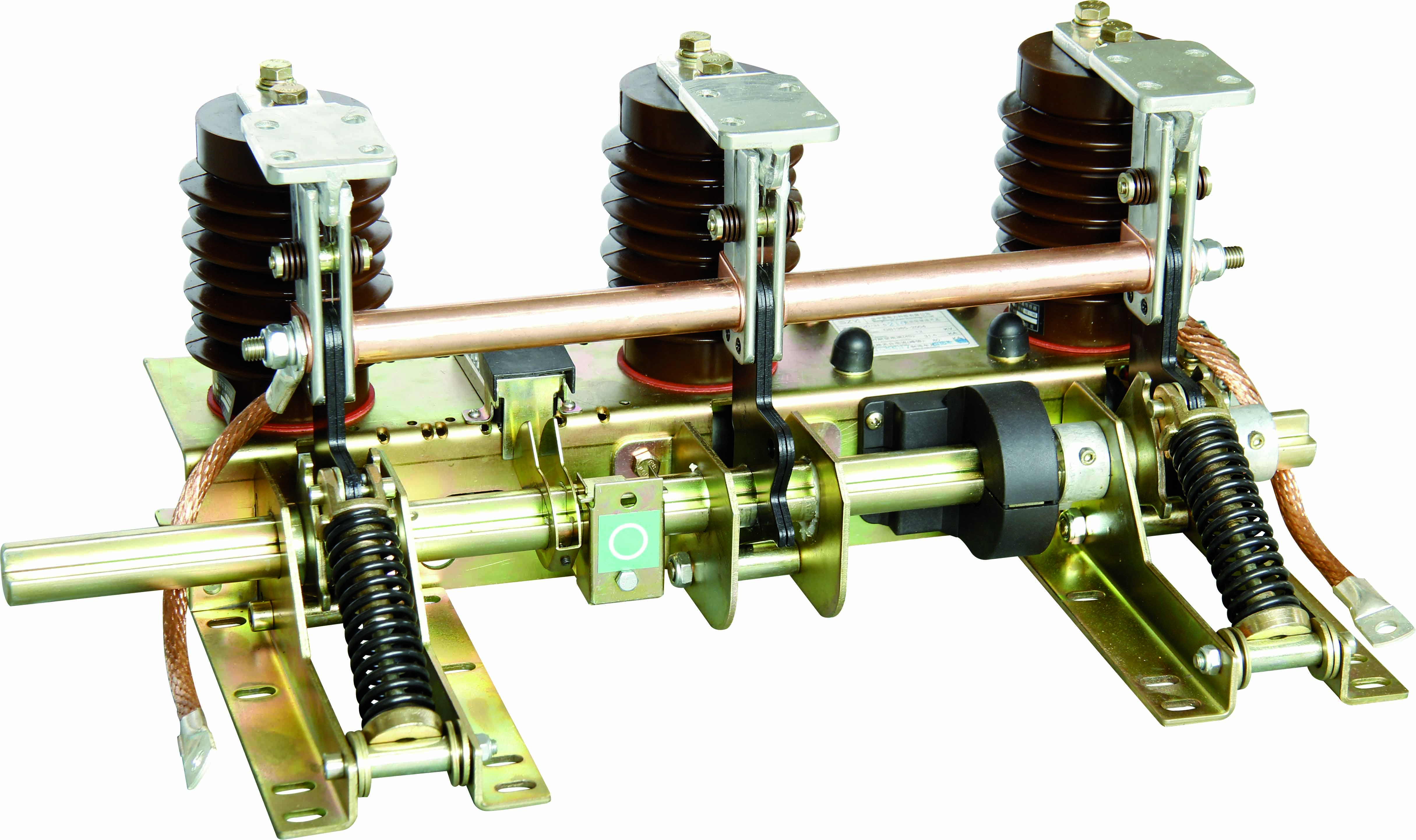

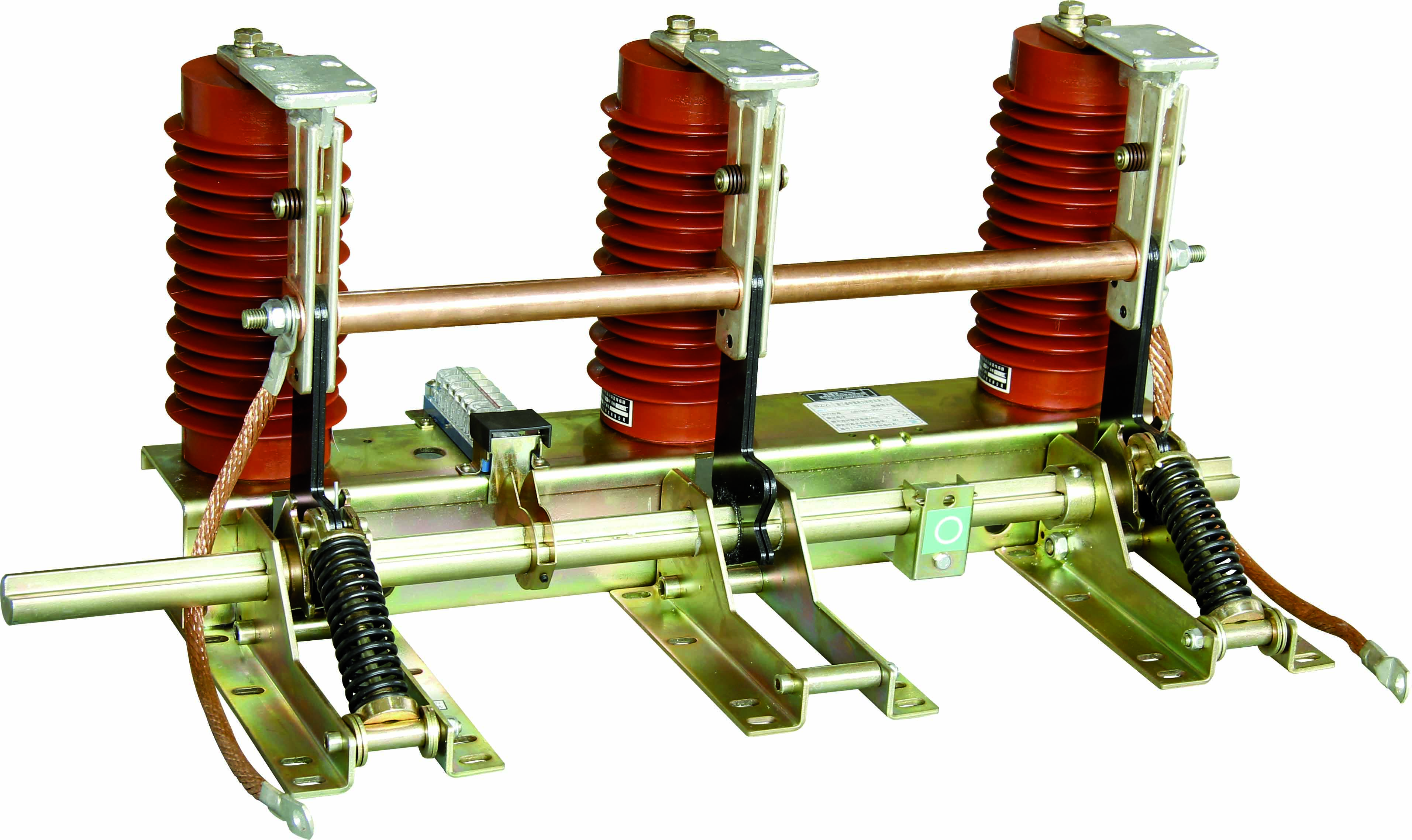

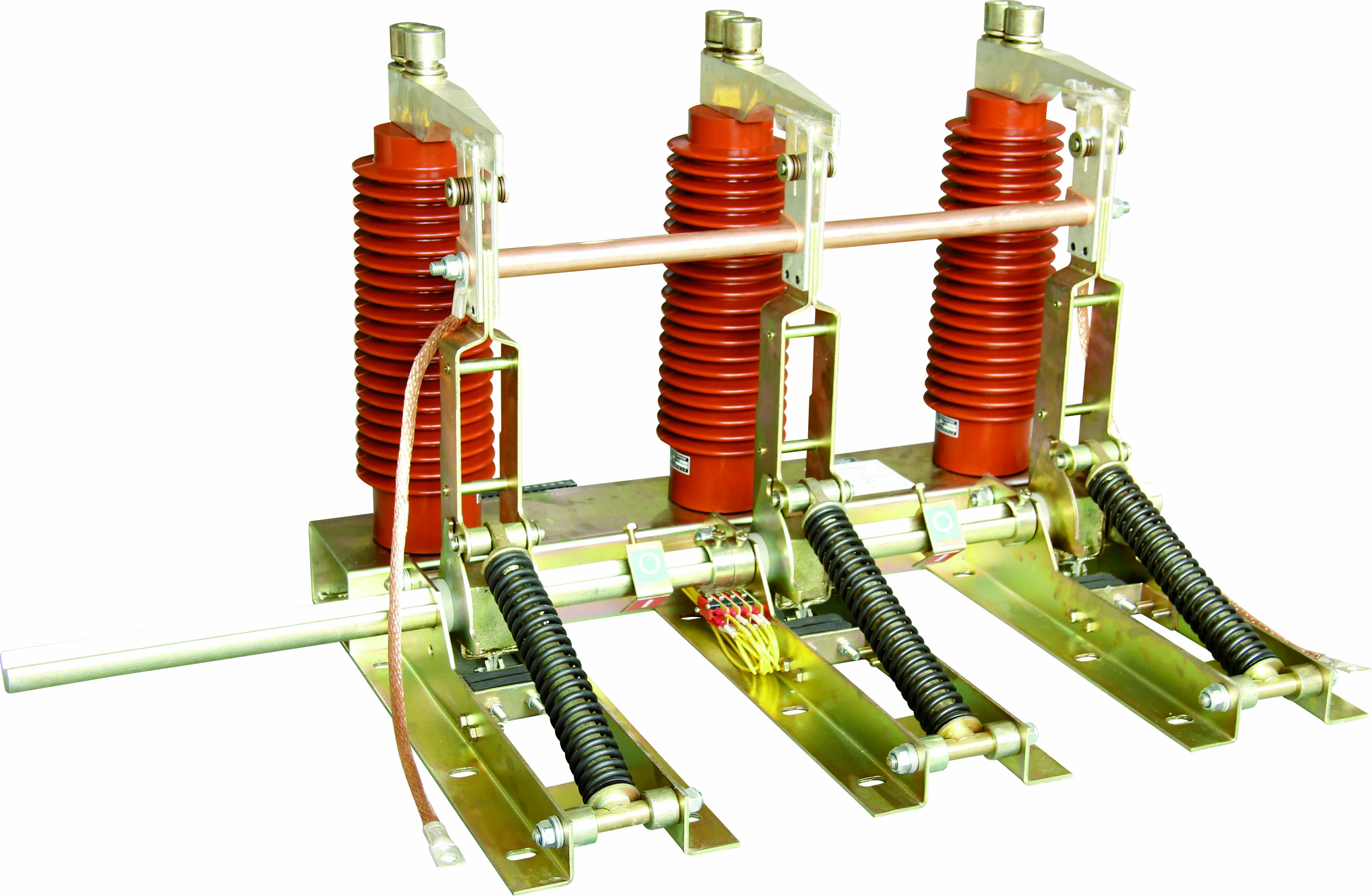

    رچج انڈور ہائی وولٹیج گراؤنڈنگ سوئچ ایک مکینیکل سیفٹی گراؤنڈنگ ڈیوائس ہے ، جسے الگ تھلگ سوئچ کے طور پر درجہ بندی کیا گیا ہے۔ اس کا بنیادی فنکشن اعلی وولٹیج آلات (جیسے سرکٹ توڑنے والے ، ٹرانسفارمر ، سوئچ گیئر) کی دیکھ بھال کے دوران برقرار رکھنے والے سامان اور پاور گرڈ کے مابین ایک قابل اعتماد گراؤنڈنگ سرکٹ تشکیل دینا ہے ، بقایا معاوضوں کی رہائی اور غیر متوقع بجلی کی فراہمی کی وجہ سے ذاتی بجلی کے جھٹکے یا سامان کو پہنچنے والے نقصان کو روکنے کے لئے "واضح طور پر منقطع نقطہ" فراہم کرنا ہے۔

• وولٹیج کوریج: 12KV ، 24KV ، 40.5KV (مرکزی دھارے میں شامل درمیانے وولٹیج انڈور پاور سسٹم کے مطابق) ؛

• تعدد موافقت: 50Hz (گھریلو بجلی کے نظام کے معیار کے مطابق) ؛

• بنیادی فوائد: رچج ہائی وولٹیج سوئچ لوازمات (جیسے موصلیت کے ستون ، آپریٹنگ میکانزم) کے ساتھ تکنیکی ہم آہنگی تشکیل دیں ، جس میں کمپیکٹ ڈھانچہ ، لچکدار آپریشن ، اور سخت ماحول کے خلاف مزاحمت (انڈور پیچیدہ منظرناموں جیسے دھول ، درجہ حرارت اور نمی کے اتار چڑھاو) کے ساتھ مزاحمت کی تشکیل ہوتی ہے۔

ii.کلیدی تکنیکی پیرامیٹرز (T/ZZB 2173-2021 کے معیار کی تعمیل)

    وولٹیج کی سطح کی درجہ بندی کے مطابق ، بنیادی تکنیکی پیرامیٹرز کو مندرجہ ذیل جدول میں دکھایا گیا ہے ، جو جی بی/ٹی 1985-2014 کی بنیادی ضروریات کو بھی پورا کرتے ہیں "ہائی وولٹیج اے سی الگ تھلگ سوئچز اور گراؤنڈنگ سوئچز":

iii. ساختی ڈیزائن اور کام کرنے کا اصول

3. اپنی مرضی کے مطابق تکنیکی حل کے لئے درخواست دینے کے لئے رچج کسٹمر سروس ای میل کو ای میل بھیجیں۔

    بالغ صنعت کے فن تعمیر کا حوالہ دیتے ہوئے اور رچ کے لوازمات کے عمل کے فوائد کے ساتھ مل کر ، مصنوعات بنیادی طور پر مندرجہ ذیل اجزاء پر مشتمل ہے:

• بریکٹ: ساختی طاقت کو یقینی بنانے کے لئے سطح پر اینٹی سنکنرن علاج (جستی/اسپرےنگ) کے ساتھ ، پتلی اسٹیل پلیٹوں کی سرد موڑنے اور ویلڈنگ کے ذریعہ تشکیل دیا گیا ہے۔

• گراؤنڈنگ چاقو اسمبلی: T2 سرخ تانبے کی سردی سے تیار کردہ تشکیل ، سلور چڑھانا پرت کی پرت سختی ≥hv120 (رابطے کی مزاحمت کو کم کرنا اور سنکنرن مزاحمت کو بہتر بنانا) ؛

• جامد رابطہ: فلانج چاقو کے کنارے ڈیزائن کے ساتھ ، قابل اعتماد رابطے کو حاصل کرنے اور ڈھیلے حرارتی نظام سے بچنے کے لئے ڈسک اسپرنگ کے ساتھ تعاون کرنا ؛

3. جگہ پر بند ہونے کے بعد ، گراؤنڈنگ چاقو مستحکم رابطے کے ساتھ قریب سے رابطے میں ہے جس میں ایک قابل اعتماد گراؤنڈنگ سرکٹ تشکیل دیا جاسکتا ہے۔

• موصلیت کے اجزاء: ایپوکسی رال انسولیٹر اے پی جی خودکار کمپریشن مولڈنگ عمل (اعلی موصلیت کی طاقت ، کم جزوی خارج ہونے والے مادہ) کو اپناتے ہیں۔

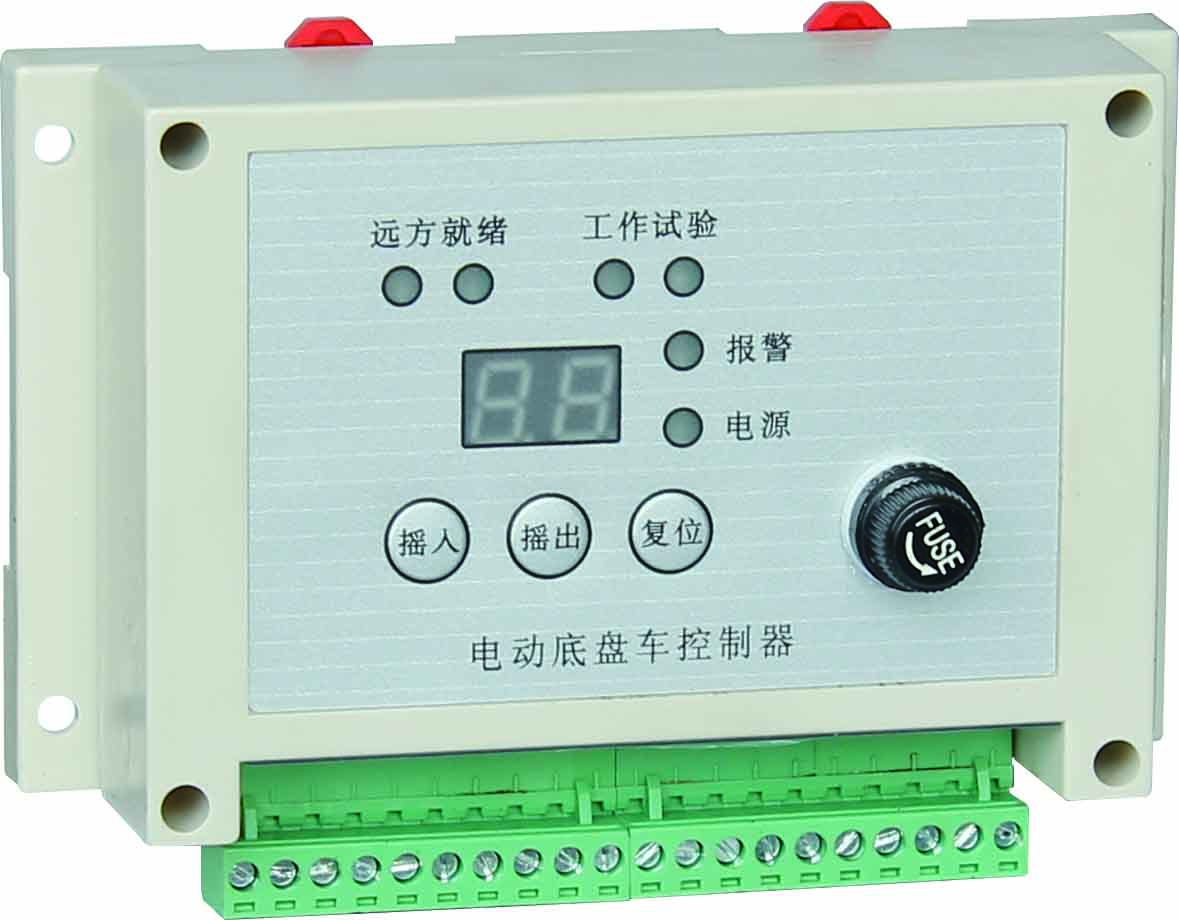

• انٹیلیجنٹ کنٹرول ماڈیول (اختیاری): موٹر اسٹال پروٹیکشن (≥5 گنا ریٹیڈ موجودہ) ، آپریشن ٹائم کی حد سے بچاؤ ، وولٹیج اتار چڑھاو سے بچاؤ (80 ٪ -120 ٪ ریٹیڈ ویلیو) ، پروٹیکشن گریڈ IP3X شامل ہے۔

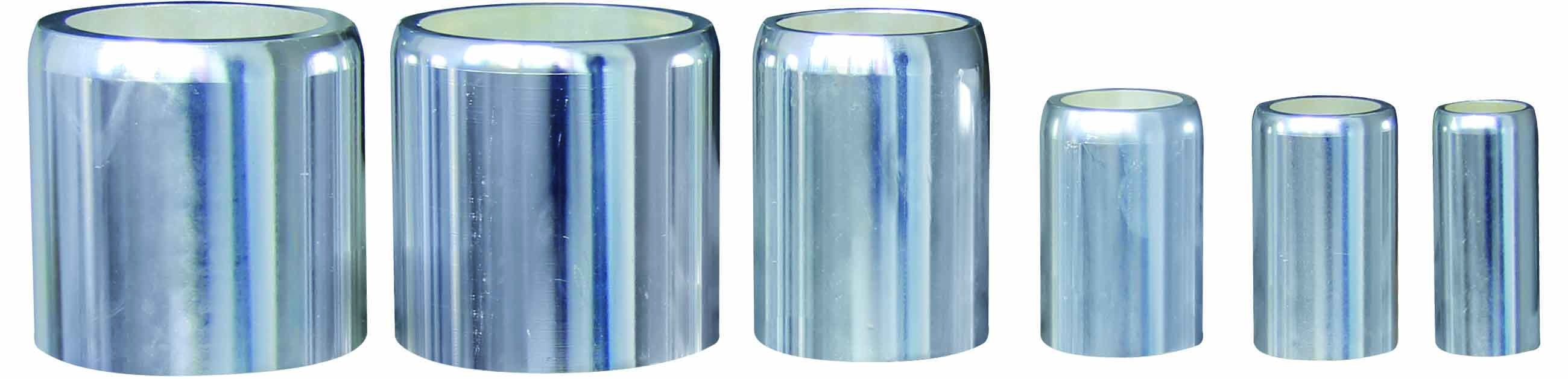

x معاون اجزاء: کنڈکٹو آستین (موصلیت تنہائی) ، لچکدار کنکشن (معاوضہ تنصیب کی خرابی) ، پوزیشن سینسر (آراء کھولنے اور بند کرنے کی حیثیت)۔

3.2 ورکنگ اصول (دباؤ بہار انرجی اسٹوریج کے ذریعہ کارفرما ، دستی آپریشن کی رفتار سے آزاد)

(1) اختتامی آپریشن

1. آپریٹنگ میکانزم کو دستی طور پر/بجلی سے چلائیں ، ٹارک مرکزی شافٹ میں منتقل ہوتا ہے ، اور کرینک بازو کو گھومنے کے لئے کرینک بازو کو چلانے کے لئے مزاحمتی ٹارک پر قابو پاتا ہے۔

2. گراؤنڈنگ چاقو آپریٹنگ چھڑی دباؤ کے موسم بہار کے ڈیڈ پوائنٹ سے گزرتی ہے ، اور دباؤ بہار فوری طور پر توانائی جاری کرتا ہے تاکہ گراؤنڈنگ چاقو کو جلدی سے بند کردیں۔

3. جگہ پر بند ہونے کے بعد ، گراؤنڈنگ چاقو مستحکم رابطے کے ساتھ قریب سے رابطے میں ہے جس میں ایک قابل اعتماد گراؤنڈنگ سرکٹ تشکیل دیا جاسکتا ہے۔

(2) افتتاحی آپریشن

1. آپریٹنگ میکانزم ریورس ٹارک کا اطلاق کرتا ہے ، اور مرکزی شافٹ ریورس میں گھومنے کے لئے کرینک بازو کو چلانے کے لئے مرکزی ٹارک اور اسپرنگ فورس پر قابو پاتا ہے۔

2. گراؤنڈنگ چاقو کا دباؤ بہار ایک بار پھر مردہ نقطہ سے گزرتا ہے تاکہ توانائی کے ذخیرہ کو مکمل کیا جاسکے (اگلے بند ہونے کی تیاری)۔

3. جگہ پر کھلنے کے بعد ، وقفے سے افتتاحی فاصلہ معیاری تقاضوں کو پورا کرتا ہے ، جس سے واضح بجلی کی تنہائی ہوتی ہے۔

iv. بنیادی افعال اور درخواست کے منظرنامے

4.1 بنیادی حفاظت کے افعال

1. جبری انٹلاک پروٹیکشن: ہائی وولٹیج سوئچ گیئر کے مرکزی سوئچ کے ساتھ مکینیکل/الیکٹریکل انٹلاک کا احساس کریں (جب مین سوئچ نہیں کھولا جاتا ہے تو ، گراؤنڈنگ سوئچ کو بند نہیں کیا جاسکتا ہے ؛ جب گراؤنڈنگ سوئچ بند ہوجاتا ہے تو ، مرکزی سوئچ بند نہیں کیا جاسکتا) غلط استعمال کو روکنے کے لئے۔

energy نئے توانائی کے منظرنامے: فوٹو وولٹک/ونڈ پاور بوسٹر اسٹیشنوں میں انڈور پاور ڈسٹری بیوشن ڈیوائسز (جیسے 35KV سوئچ گیئر) کی حفاظت کی بنیاد۔

3. شارٹ سرکٹ بنانے کی گنجائش: کلاس E2 کارکردگی کا مظاہرہ کرنے سے بچنے کے لئے بحالی کے دوران اچانک شارٹ سرکٹ کی خرابیوں سے نمٹا جاسکتا ہے۔

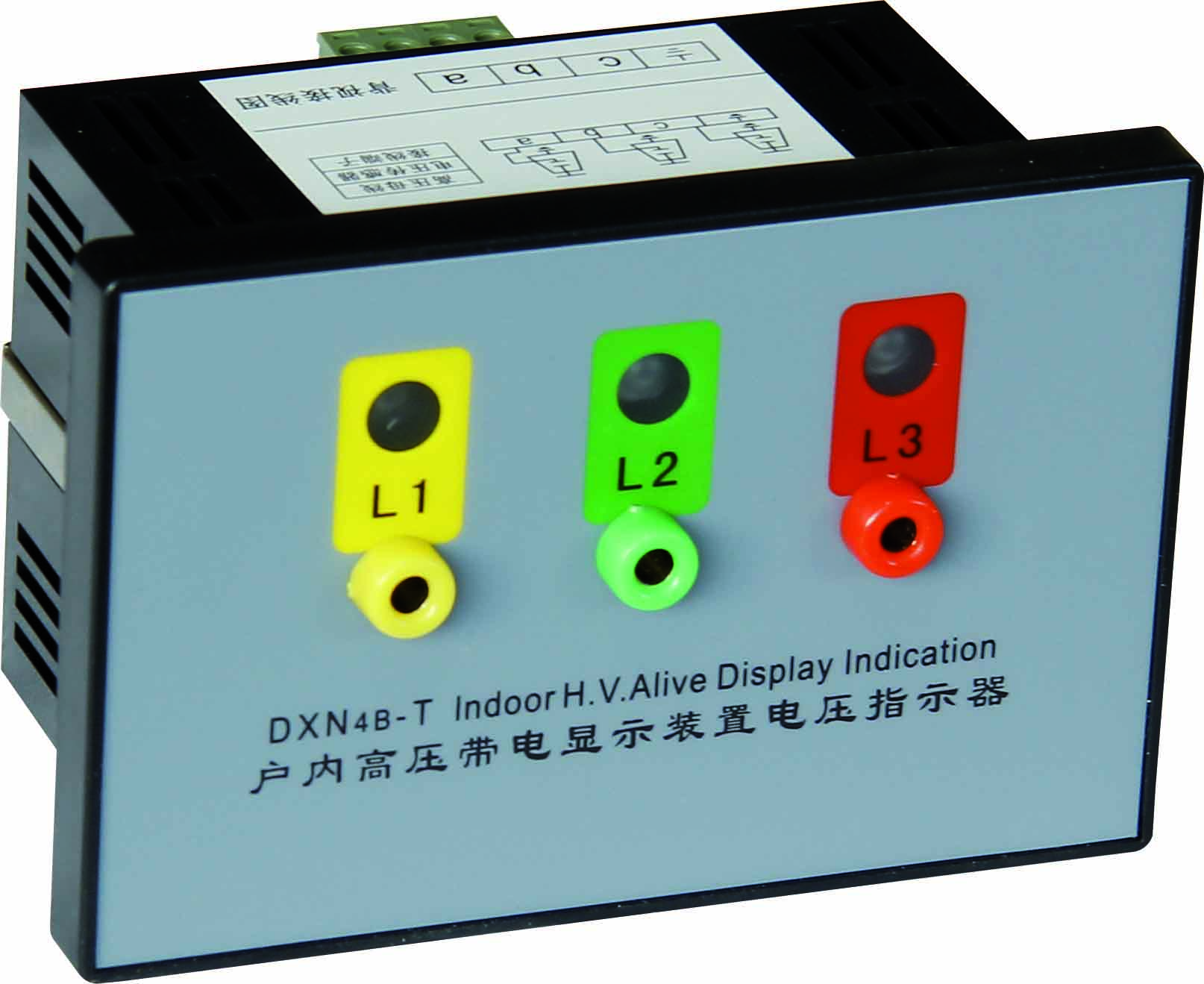

4. ریاست کا تصور: مکینیکل پوزیشن کے اشارے (واضح افتتاحی/اختتامی نشانات) سے لیس ، اختیاری براہ راست ڈسپلے ڈیوائس (DL408-91 کے ضوابط کی تعمیل کرتے ہوئے)۔

4.2 عام درخواست کے منظرنامے

• انڈور سب اسٹیشن: 12KV ~ 40.5KV سرکٹ توڑنے والے اور بسبار اور ٹرانسفارمر کی بحالی کی گراؤنڈنگ کے لئے الگ تھلگ سوئچ کے ساتھ استعمال کیا جاتا ہے۔

• ہائی وولٹیج سوئچ گیئر مماثلت: رچج لو وولٹیج سوئچ گیئر لوازمات کے ساتھ "اعلی-کم وولٹیج ہم آہنگی" ، ایم این ایس ، جی سی اور دیگر کابینہ کے مطابق ، باہر جانے والی کابینہ اور پیمائش کرنے والی کابینہ کے لئے بحالی گراؤنڈنگ اجزاء کے طور پر۔

power صنعتی بجلی کی تقسیم کے نظام: بڑی فیکٹریوں میں اعلی وولٹیج آلات (جیسے ہائی وولٹیج موٹرز ، ریکٹیفائر کابینہ) کے لئے بحالی کا تحفظ اور مائن کی ملکیت والے پاور اسٹیشنوں میں ؛

energy نئے توانائی کے منظرنامے: فوٹو وولٹک/ونڈ پاور بوسٹر اسٹیشنوں میں انڈور پاور ڈسٹری بیوشن ڈیوائسز (جیسے 35KV سوئچ گیئر) کی حفاظت کی بنیاد۔

V. تنصیب اور بحالی کے مقامات

(1) بحالی کا چکر اور مواد

1. فاؤنڈیشن موافقت: تنصیب کی سطح کی سطح کی غلطی ≤1 ملی میٹر/میٹر ، اور گراؤنڈنگ لوپ مزاحمت ≤0.5Ω (اسٹیشن گراؤنڈنگ گرڈ سے معتبر طور پر جڑنا چاہئے) ؛

2. انٹلاک تعاون: اس بات کو یقینی بنائیں کہ سوئچ گیئر کے مرکزی سوئچ کے ساتھ انٹلاک میکانزم آسانی سے جیمنگ کے بغیر کام کرتا ہے (بہتر مطابقت کے لئے رچج اصل انٹلاک لوازمات کو استعمال کرنے کی سفارش کی جاتی ہے) ؛

3. الیکٹریکل وائرنگ: الیکٹرک ماڈل کے کنٹرول لائن کنکشن کو وولٹیج کی سطح (جیسے AC220V/DC220V) کی تعمیل کرنی ہوگی ، اور وائرنگ ٹرمینلز کا سخت ٹارک دستی کی ضروریات کو پورا کرتا ہے۔

4. قبولیت کا امتحان: تنصیب کے بعد ، یہ ضروری ہے کہ افتتاحی اور اختتامی اسینکرونزم ، لوپ مزاحمت اور موصلیت کی کارکردگی (بجلی کی فریکوئنسی کا مقابلہ وولٹیج ، جزوی خارج ہونے والے ٹیسٹ) کی جانچ کرنا ضروری ہے۔

5.2 باقاعدہ بحالی اور خرابیوں کا سراغ لگانا

(1) بحالی کا چکر اور مواد

(2) عام خرابیوں کا سراغ لگانا

j جیمنگ کو بند کرنا: چیک کریں کہ آیا کرینک بازو اور مرکزی شافٹ کے مابین تعلق ڈھیلا ہے ، یا رابطہ خراب ہے یا نہیں (خراب شدہ حصوں کو تبدیل کرنے کی ضرورت ہے) ؛

contact حد سے زیادہ رابطے کی مزاحمت: رابطہ آکسائڈ پرت ، ضمیمہ چاندی کی چڑھانا (یا رابطہ اسمبلی کو تبدیل کریں) پالش کریں۔

electric الیکٹرک آپریشن کی ناکامی: چیک کریں کہ آیا موٹر اسٹال کے تحفظ کو متحرک کیا گیا ہے (کنٹرولر کو دوبارہ ترتیب دینے کی ضرورت ہے) ، یا ڈرائیو گیئر پہنا ہوا ہے۔

• ضرورت سے زیادہ جزوی خارج ہونے والے مادہ: موصلیت کے پرزوں کی سطح پر تیل کے داغ کو صاف کریں ، چیک کریں کہ آیا انسولیٹر میں دراڑیں ہیں یا نہیں (اگر ضروری ہو تو انسولیٹر کو تبدیل کریں)۔

ششم معیاری تعمیل اور معیار کا عزم

6.1 تعمیل معیارات

• گروپ اسٹینڈرڈ: T/ZZB 2173-2021 "12KV ～ 40.5KV انڈور ہائی وولٹیج AC گراؤنڈنگ سوئچ" ؛

• قومی معیار: جی بی/ٹی 1985-2014 "ہائی وولٹیج اے سی الگ تھلگ سوئچز اور گراؤنڈنگ سوئچز" ، جی بی/ٹی 11022-2020 "ہائی وولٹیج سوئچ گیئر اور کنٹرول آلات کے معیارات کے لئے مشترکہ تکنیکی ضروریات" ؛

• ٹیسٹ کا معیار: جی بی/ٹی 14598.26-2015 "برقی مقناطیسی مطابقت - جانچ اور پیمائش کی تکنیک - الیکٹرو اسٹاٹک ڈسچارج استثنیٰ ٹیسٹ" (ای ایم سی ٹیسٹ) ، نمک سپرے ٹیسٹ (تین پروف کی توثیق)۔

6.2 معیاری عزم

• پروڈکٹ وارنٹی کی مدت: 1 سال (انسانی نقصان یا طاقت کے مجاز کو چھوڑ کر) ؛

• زندگی کی گارنٹی: جب مکینیکل زندگی کلاس M2 (10،000 بار) تک پہنچ جاتی ہے تو ، کلیدی کارکردگی اب بھی معیاری تقاضوں کو پورا کرتی ہے۔

• خدمت کی حمایت: تنصیب کی رہنمائی ، بحالی کی تربیت اور اسپیئر پارٹس کی فراہمی فراہم کریں (رچج آفیشل ویب سائٹ یا کسٹمر سروس کے ذریعے مدد حاصل کی جاسکتی ہے)۔

vii. تفصیلی معلومات حاصل کرنے کے طریقے

    رچج ٹکنالوجی کے انڈور ہائی وولٹیج گراؤنڈنگ سوئچ (مخصوص ماڈل پیرامیٹرز ، انسٹالیشن ڈرائنگ ، ٹیسٹ رپورٹس) کے مکمل پروڈکٹ دستی حاصل کرنے کے ل you ، آپ درج ذیل طریقے استعمال کرسکتے ہیں۔

1. رچج آفیشل ویب سائٹ (www.richgeswitchegear.com) ملاحظہ کریں اور "ہائی وولٹیج پروڈکٹس" یا "ٹیکنیکل ڈاؤن لوڈ" سیکشن میں استفسار کریں۔

2. رچ سیلز ڈیپارٹمنٹ (واٹس ایپ: +86 189 5893 8078) سے رابطہ کریں اور تقاضوں کی وضاحت کریں (جیسے وولٹیج کی سطح ، چاہے بجلی کے کنٹرول کی ضرورت ہو) ؛

3. اپنی مرضی کے مطابق تکنیکی حل کے لئے درخواست دینے کے لئے رچج کسٹمر سروس ای میل کو ای میل بھیجیں۔
