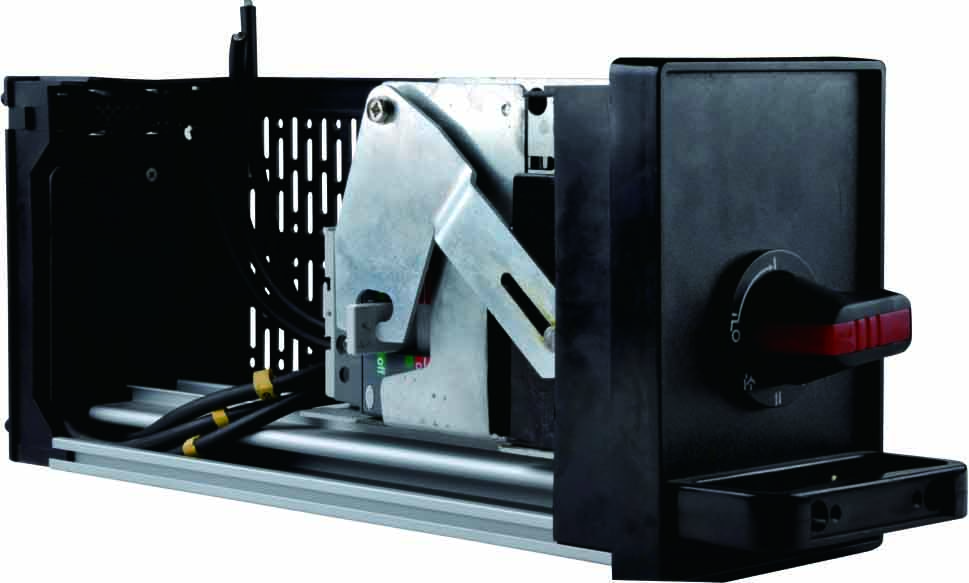

کم وولٹیج موٹر کنٹرول سنٹر (ایم سی سی) دراز آپریٹنگ میکانزم کے ذریعہ تیار کردہ
رچج ٹیکنالوجی بجلی کی تقسیم میں کلیدی اجزاء ہیں۔ دراز
میکانزم میں اعلی موافقت ہوتی ہے ، جو ان پٹ فیڈر ، آؤٹ پٹ کے طور پر درج فنکشنل یونٹوں میں تقسیم ہوتی ہے
فیڈر اور موٹر کنٹرولرز ؛ بجلی کے بوجھ کی ضروریات کو پورا کرنے کے لئے ماڈیولر ترتیب۔
یہ میکانزم موافقت پذیر اور فنکشنل یونٹوں میں تقسیم کرنے کے لئے ڈیزائن کیے گئے ہیں جیسے
ان پٹ فیڈر ، آؤٹ پٹ فیڈر اور موٹر کنٹرولرز ، ماڈیولر ترتیب کو پورا کرنے کی اجازت دیتے ہیں
بجلی کے بوجھ کی مختلف ضروریات۔
کم وولٹیج ایم سی سی دراز آپریٹنگ میکانزم کے کام مندرجہ ذیل ہیں:
پش ان اور پل آؤٹ: فکسڈ پوزیشن (کنکشن پوزیشن) میں داخل کرنے کے لئے دراز کو دبائیں
سوئچ گیئر میں اور طے شدہ پوزیشن (تنہائی کی پوزیشن یا ٹیسٹ پوزیشن) سے نکالا گیا ، لہذا
کہ دراز کو مختلف کام کرنے والی ریاستوں کے مابین تبدیل کیا جاسکتا ہے۔ جب معائنہ کریں یا برقرار رکھیں
دراز میں بجلی کے اجزاء ، دراز کو الگ تھلگ پوزیشن میں منتقل کیا جاسکتا ہے
بحالی کی حفاظت کو یقینی بنانا۔
پوزیشن لاکنگ فنکشن: جب کنکشن/ ٹیسٹ/ تنہائی میں دراز ، یہ دراز کو لاک کرسکتا ہے
دراز کے ساتھ دراز کے ساتھ چلنے سے روکنے کے لئے اسی پوزیشن
محفوظ آپریشن کا اصول اور غلط استعمال کی وجہ سے ہونے والے حفاظتی حادثات سے گریز کرتا ہے۔
حفاظت کی خصوصیات
مکینیکل انٹلاک سسٹم: اس بات کو یقینی بناتا ہے کہ جب طاقت کی جائے تو دراز واپس نہیں لیا جاسکتا
چارج شدہ اجزاء کے ساتھ حادثاتی رابطے کو روکیں۔ تنہائی کے رابطے: خود بخود
جب پلگ ان/آؤٹ ہو تو بجلی سے رابطہ منقطع کریں ، آرک فلیش رسک کو ختم کریں (آئی ای سی 61439 کے مطابق
معیاری) موثر بحالی ، ناقص درازوں کو جلدی سے تبدیل کیا جاسکتا ہے (پاور آف کے تحت)
شرائط) ہاٹ سوئپ فعالیت کے ذریعے ، ٹائم ٹائم کو کم سے کم کرنا۔ یہ پلگ اینڈ پلے ڈیزائن
ملحقہ سرکٹس میں خلل ڈالنے کے بغیر ہموار بحالی کی حمایت کرتا ہے۔
معیاری موجودہ درجہ بندی: دراز موجودہ صلاحیت (63A ، 125A ، 250A) کے ذریعہ درجہ بندی کی جاتی ہے
مختلف بوجھ کے ساتھ مطابقت کو یقینی بنانے کے لئے۔
