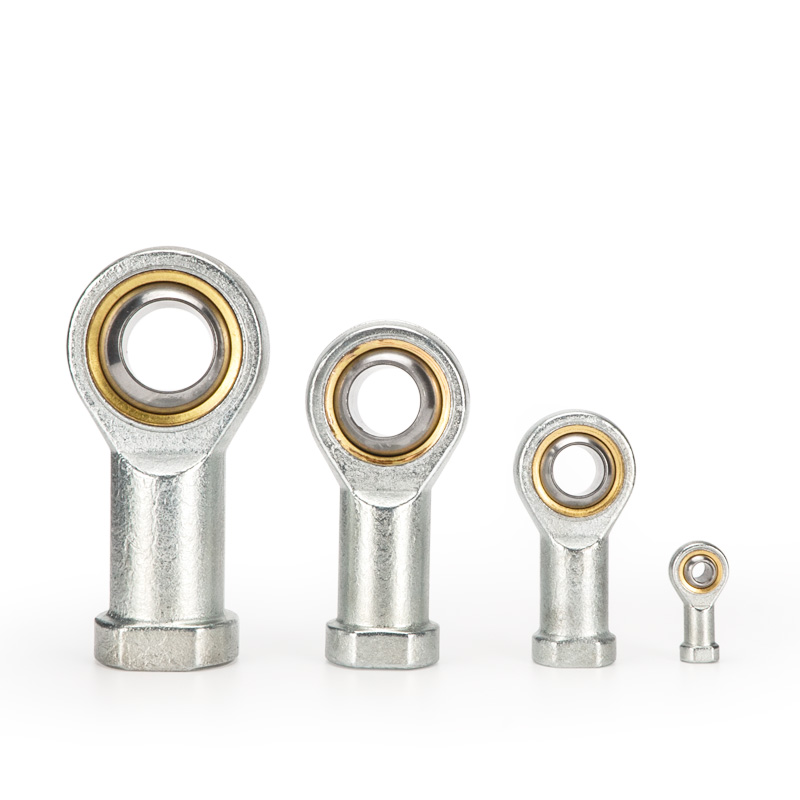

U قسم راڈ اینڈ بیئرنگ فش آئی جوائنٹ

یو ٹائپ راڈ اینڈ بیئرنگ فش آئی جوائنٹ | سلنڈر راڈ اینڈ کے لیے 360° یونیورسل آرٹیکولیٹڈ فٹنگ

برانڈ: SOLH by Richge Technology | نیومیٹک سلنڈر پسٹن راڈ یونیورسل راڈ اینڈ بیئرنگ

1. پروڈکٹ کا جائزہ

     U-type فش آئی جوائنٹ، جسے لاحقہ U کے ساتھ راڈ اینڈ اسپریکل بیئرنگ بھی کہا جاتا ہے، ایک 360° یونیورسل آرٹیکولیٹڈ ایکسیسری ہے جو سلنڈر پسٹن راڈ پر نصب ہے۔ یہ غلط ترتیب اور کثیر جہتی جھول کے مسائل کو حل کرتا ہے اور SC، MA، MAL اور دیگر معیاری نیومیٹک سلنڈروں کے ساتھ ہم آہنگ پس منظر کی قوت کو ختم کرتا ہے۔

2. ساخت اور بنیادی افعال

     • ساخت: زنانہ دھاگہ (پسٹن راڈ کو جوڑیں) + کروی بال بیئرنگ + بیرونی انگوٹھی، فری ریڈیل اور کونیی جھولا۔

     • سوئنگ کی صلاحیت: ±13°~±15° یونیورسل سوئنگ، ملٹی ڈائریکشن ایڈاپٹیو ایڈجسٹمنٹ کے لیے I/Y کلیویس فٹنگ کے ±5° سے بہت بڑا۔

     • مواد کے اختیارات

￮ معیاری: بیئرنگ اسٹیل / کاربن اسٹیل، سطح بلیک آکسائیڈ یا جستی فنش کے ساتھ بجھا ہوا

￮ لباس مزاحم: تانبے کی کھوٹ بشنگ / خود چکنا کرنے والی قسم

￮ اینٹی سنکنرن: 304 سٹینلیس سٹیل

     • بنیادی فوائد

￮ 2mm تک سماکشیی انحراف اور 15° تک کونیی انحراف کی تلافی کریں۔

￮ پسٹن راڈ پر موڑنے کے لمحے اور پس منظر کی قوت کو روکیں، سلنڈر مہروں کی حفاظت کریں۔

￮ تیز رفتار، اعلی تعدد اور سنکی بوجھ کام کرنے کے حالات کے لئے مثالی

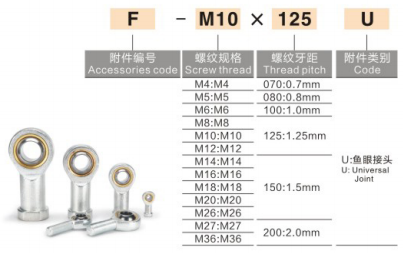

3. مین اسٹریم برانڈز کے لیے ماڈل نام سازی کا کنونشن

  1) AirTAC (بڑے پیمانے پر اپنایا گیا)

     فارمیٹ: F-M تھریڈ × پچ U
     تعریف: F = accessory; M = دھاگے کی تفصیلات؛ U = فش آئی راڈ اینڈ بیئرنگ

     • F-M8×1.25U 25 ملی میٹر بور سلنڈر کے لیے

     • F-M10×1.25U 32 ملی میٹر بور سلنڈر کے لیے

     • F-M12×1.25U 40mm بور سلنڈر کے لیے

     • F-M16×1.5U 50/63mm بور سلنڈر کے لیے

     • F-M20×1.5U 80/100mm بور سلنڈر کے لیے

  2) ایس ایم سی پی ایچ ایس سیریز: فارمیٹ: پی ایچ ایس تھریڈ، مثال: پی ایچ ایس-10

  3) عمومی گھریلو مارکنگ: SI/M12×1.25 (زنانہ تھریڈ)، SA/M12×1.25 (مرد دھاگہ)

4. عام تفصیلات اور سلنڈر بور میچنگ چارٹ

5. موازنہ: U-type Fish Eye بمقابلہ I/Y Clevis / F فلوٹنگ جوائنٹ

  سلیکشن گائیڈ: بڑا سنکی اور کثیر جہتی جھول → U-type؛ غلط ترتیب اور ہائی فریکوئنسی ایکشن → F-type; کم رفتار بھاری بوجھ → Y-قسم؛ ڈبل کان لوڈ بریکٹ → I-type۔

6. تنصیب کے رہنما خطوط

  1۔ پسٹن راڈ کے بیرونی دھاگے پر زنانہ دھاگے کو اسکرو کریں، اینیروبک تھریڈ لاکر لگائیں اور ٹائٹننگ ٹارک کو مناسب طریقے سے کنٹرول کریں۔

  2. پن شافٹ لوڈ کرنے کے لیے بیرونی رنگ کے سوراخ کو ماؤنٹ کریں۔ سخت سماکشی سیدھ کی ضرورت نہیں ہے اور کچھ سنکی ہونے کی اجازت ہے۔

  3. کام کرنے کا دباؤ: معیاری سلنڈروں کے لیے ≤1.0MPa؛ آپریٹنگ درجہ حرارت: -20 ℃ ~ +120 ℃.

  4. محدود تنصیب کی جگہ میں پش پل متحرک بوجھ اور اعلی تعدد آپریشن کے لئے موزوں ہے۔ مسلسل خالص روٹری حرکت کے لیے نہیں۔

7. عام درخواست کے منظرنامے۔

     • آٹومیشن کا سامان، 3C الیکٹرانکس، روبوٹ گرپرز

     • تیز رفتار پہنچانے، اسٹیمپنگ اور پریس فٹنگ، طویل اسٹروک میکانزم

     • ناقص سماکشیی، بھاری کمپن اور سنکی بوجھ کے ساتھ سازوسامان
