سلنڈر راڈ اینڈ کے لیے F قسم کا فلوٹنگ جوائنٹ

نیومیٹک سلنڈر راڈ اینڈ کے لیے SOLH F قسم کا فلوٹنگ جوائنٹ، لچکدار بال ہیڈ کمپنسٹنگ کنیکٹر۔ محوری/شعاعی غلط ترتیب کو جذب کرتا ہے (محوری ±1.5mm، کونیی ±2°~±5°)، سائیڈ فورس کو ختم کرتا ہے اور سلنڈر سیل کی حفاظت کرتا ہے۔ تھریڈز M6×1.0-M20×1.5 مماثل 16-100mm بور، اینوڈائزڈ ایلومینیم یا 304 سٹینلیس۔ AirTAC F سیریز، SMC JAF/JAHF کے ساتھ قابل تبادلہ۔ پریس فٹنگ، اسمبلی لائنوں اور طویل اسٹروک پہنچانے کے لیے مثالی۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

سلنڈر راڈ اینڈ کے لیے F قسم کا فلوٹنگ جوائنٹ | نیومیٹک سلنڈر لچکدار کنیکٹر

برانڈ: SOLH by Richge Technology | نیومیٹک سلنڈر پسٹن راڈ لچکدار معاوضہ فٹنگ

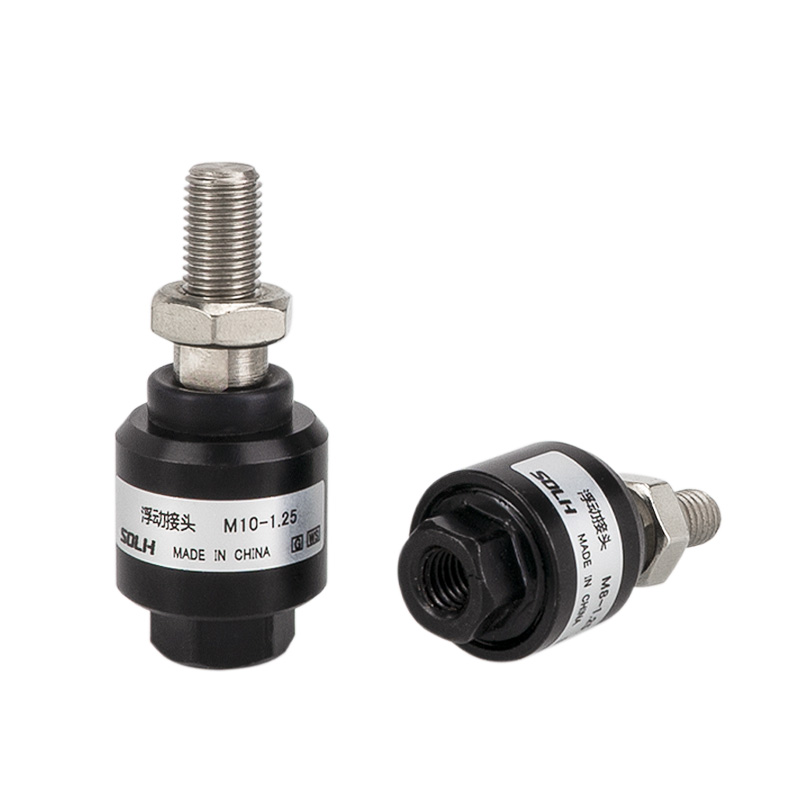

1. پروڈکٹ کا جائزہ

ایف ٹائپ فلوٹنگ جوائنٹ ایک بال ہیڈ لچکدار کنیکٹنگ لوازمات ہے جو سلنڈر پسٹن راڈ پر نصب ہے۔ اس کا بنیادی کام تنصیب کی سنکی اور کونیی انحراف کو جذب کرنا، پس منظر کی طرف کی قوت کو ختم کرنا اور سلنڈر مہروں کی حفاظت کرنا ہے۔ یہ خودکار آلات میں صف بندی کی غلطیوں کو حل کرنے کے لیے معیاری جزو ہے۔

2. بنیادی ڈھانچہ اور کام کرنے کا اصول

• ساخت: خواتین کا دھاگہ (پسٹن راڈ کو جوڑیں) + بال ہیڈ + مردانہ دھاگہ (کنیکٹ لوڈ)، بلٹ میں لچکدار معاوضہ اسمبلی۔

• معاوضہ کی صلاحیت: محوری ±1.5mm، ریڈیل ±1.25mm، کونیی ±2°~±5° ماڈل کے لحاظ سے۔

• مواد: معیاری anodized ایلومینیم کھوٹ؛ سنکنرن مزاحم ایپلی کیشنز کے لیے 304 سٹینلیس سٹیل؛ NBR/FKM ربڑ کی مہریں دستیاب ہیں۔

• فنکشن: سخت ہارڈ کنکشن کو لچکدار انکولی کنکشن میں تبدیل کریں، پسٹن کے موڑنے والے لمحے کو روکیں اور پسٹن راڈ پر رگڑنے پر مہر لگائیں۔

3. مین اسٹریم برانڈز کے لیے ماڈل نام سازی کا کنونشن

1) ایئر ٹی اے سی

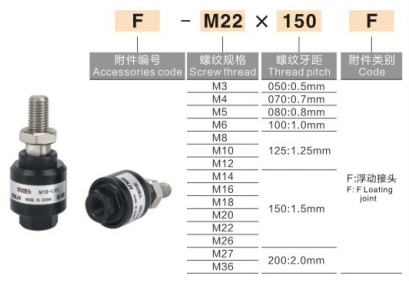

فارمیٹ: F-M تھریڈ × پچ + F
مثالیں: F-M10×1.25F (32mm بور کے لیے)، F-M16×1.5F (50/63mm بور کے لیے)

2) ایس ایم سی (اسٹینڈرڈ جے اے ایف / ہیوی ڈیوٹی جے اے ایچ ایف)

فارمیٹ: JAF-بور-تھریڈ-لمبائی
مثالیں: JAF-40-M12×1.25 (40mm بور)، JAHF-80-M20×1.5 (80mm بور بھاری بوجھ)

3) عمومی گھریلو مارکنگ

فارمیٹ: F-M12×1.25 یا FJ-M16×1.5

4. عام تفصیلات اور سلنڈر بور میچنگ چارٹ

ماڈل (دھاگہ)	مماثل بور (ملی میٹر)	قابل اجازت سنکی	سوئنگ اینگل
F-M6×1.0	16/20	±0.8 ملی میٹر	±2°
F-M8×1.25	25	±1.0 ملی میٹر	±2°
F-M10×1.25	32	±1.25 ملی میٹر	±3°
F-M12×1.25	40	±1.25 ملی میٹر	±3°
F-M16×1.5	50/63	±1.5 ملی میٹر	±4°
F-M20×1.5	80/100	±1.5 ملی میٹر	±5°

5. موازنہ: F-type Floating Joint بمقابلہ I-type/Y-type/راڈ اینڈ بیئرنگ

فٹنگ	کارکردگی	درخواست کی تجاویز
F قسم کا فلوٹنگ جوائنٹ	360 ° لچکدار معاوضہ، ریڈیل اور کونیی غلط ترتیب کو جذب کرتا ہے، سلنڈر کی حفاظت کرتا ہے	ناقص سیدھ، اعلی تعدد آپریشن، طویل اسٹروک
آئی ٹائپ سنگل کلیوس	سنگل ہوائی جہاز ±5°، اعلی سختی، کم لاگت سے جڑا ہوا ہے۔	کم رفتار، اچھی سیدھ، پش پل لوڈ
وائی ٹائپ ڈبل کلیوس	سنگل ہوائی جہاز ±5°، بڑی بوجھ کی گنجائش سے جڑا ہوا ہے۔	بھاری بوجھ، سنگل کان لگ کے ساتھ بوجھ
راڈ اینڈ بیئرنگ	کروی یونیورسل ±15°، بڑا سوئنگ اینگل، زیادہ قیمت	تیز رفتار، بڑی سنکی، کثیر سمت سوئنگ

سلیکشن گائیڈ: ناقص تنصیب کی سیدھ → F قسم؛ کم رفتار بھاری بوجھ → Y-قسم؛ ڈبل کان لوڈ بریکٹ → I-type؛ تیز رفتار اور بڑی سنکی → راڈ اینڈ بیئرنگ۔

6. تنصیب کے رہنما خطوط

1۔ زنانہ دھاگے کو پسٹن راڈ کے بیرونی دھاگے پر لگائیں، اینٹی لوزنگ کے لیے اینیروبک تھریڈ لاکر کی سفارش کی جاتی ہے۔

2. مردانہ دھاگے کے سرے کو براہ راست لوڈ (یا flange / کنکشن پلیٹ) سے جوڑیں، سخت سماکشی سیدھ کی ضرورت نہیں ہے۔

3. آپریٹنگ پریشر: معیاری سلنڈروں کے لیے ≤1.0MPa؛ کام کرنے کا درجہ حرارت: -10℃ ~ +120℃.

4. مسلسل روٹری موشن کے لیے موزوں نہیں ہے۔ اثر بوجھ کے تحت بیرونی بفر یا سٹاپ کی ضرورت ہے۔

7. عام درخواست کے منظرنامے۔

• خودکار اسمبلی لائنز، 3C آلات، روبوٹ گرپرز

• پریس فٹنگ، سٹیمپنگ، مولڈ ڈاکنگ، لانگ اسٹروک پہنچانے کا طریقہ کار

• مشکل سماکشیی کنٹرول، بھاری کمپن اور اعلی تعدد سلنڈر کی نقل و حرکت کے ساتھ سازوسامان

ہاٹ ٹیگز: F قسم فلوٹنگ جوائنٹ برائے سلنڈر راڈ اینڈ، چین، مینوفیکچرر، سپلائر، فیکٹری، کم قیمت، معیار، تازہ ترین فروخت، جدید
