Y ٹائپ ڈبل ایئر کلیویس جوائنٹ برائے سلنڈر راڈ اینڈ

نیومیٹک سلنڈر راڈ اینڈ کے لیے SOLH Y ٹائپ ڈبل ایئر کلیویس جوائنٹ، SMC/AirTAC حصوں کے ساتھ بدلنے والا معیاری فورک کنیکٹر۔ اندرونی دھاگہ M10×1.25-M27×2 مماثل 32-125mm بور، پن ہول φ10-27mm، ±5° سنگل ہوائی جہاز کا جھولا۔ کاربن سٹیل سیاہ/جستی یا سٹینلیس سٹیل۔ پش پل اور واضح میکانزم میں زیادہ بوجھ برداشت کرنے والے سنگل ایئر لوڈ لگز کے لیے مثالی۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

Y ٹائپ ڈبل ایئر کلیویس جوائنٹ برائے سلنڈر راڈ اینڈ | فورک نیومیٹک سلنڈر وائی کلیوس فٹنگ

برانڈ: SOLH by Richge Technology | معیاری نیومیٹک سلنڈر پسٹن راڈ Y فورک کلیویس لوازمات

1. پروڈکٹ کا جائزہ

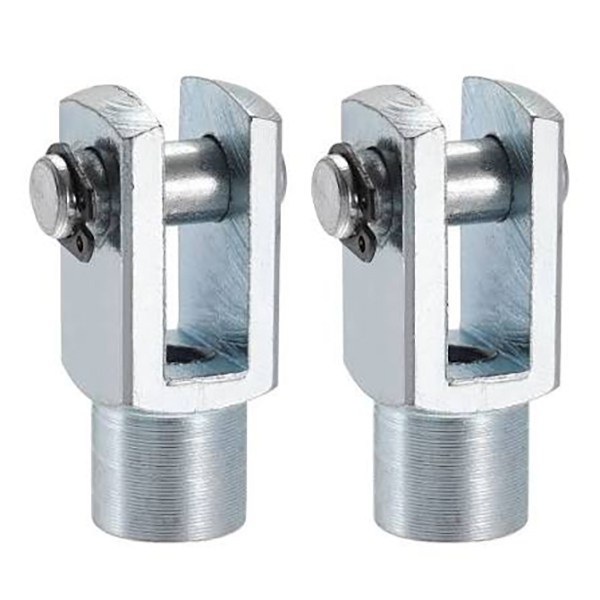

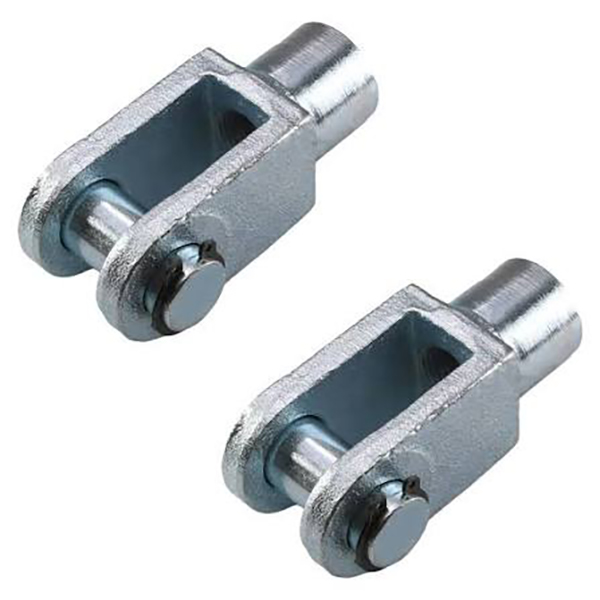

Y-type جوائنٹ، جسے ڈبل ایئر فورک کلیوس بھی کہا جاتا ہے، سلنڈر پسٹن راڈ پر باندھنے کے لیے اندرونی دھاگے کے ساتھ آتا ہے۔ اس کے ڈبل کان بوجھ کے سنگل ائر لگ کو کلمپ کرتے ہیں، پن شافٹ کے ذریعے جڑے ہوئے کنکشن کے لیے جمع ہوتے ہیں۔ یہ ایک ہوائی جہاز کے اندر ±5° سوئنگ کو قابل بناتا ہے۔ نیومیٹک سلنڈروں کے لیے ایک معیاری کنیکٹنگ لوازمات کے طور پر، یہ SMC اور AirTAC معیاری اسپیئر پارٹس کے ساتھ مکمل طور پر قابل تبادلہ ہے۔

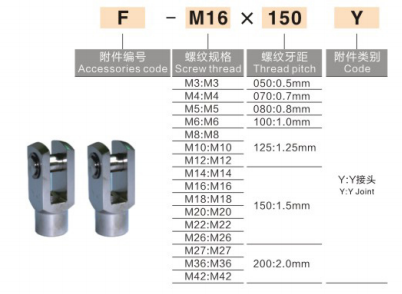

2. ماڈل نام سازی کنونشن

AirTAC معیاری: F - تھریڈ + Y
مثالیں: F-M10×1.25Y, F-M12×1.25Y

ایس ایم سی معیاری: Y + بور سائز
مثالیں: Y-32, CA2-40-Y

• Y: Y قسم کا ڈبل کان کا کلیویس

• لاحقہ دھاگہ پسٹن راڈ کے دھاگے سے ملتا ہے: M10×1.25 / M12×1.25 / M16×1.5

3. عام تفصیلات کا جدول

ماڈل	پسٹن راڈ تھریڈ	مماثل سلنڈر بور	پن سوراخ قطر
Y-M10×1.25	M10×1.25	32 ملی میٹر	φ10
Y-M12×1.25	M12×1.25	40 ملی میٹر	φ12
Y-M16×1.5	M16×1.5	50/63 ملی میٹر	φ16
Y-M20×1.5	M20×1.5	80/100 ملی میٹر	φ20
Y-M27×2	M27×2	125 ملی میٹر	φ27

4. مواد اور تکنیکی پیرامیٹرز

• مواد: بلیک آکسائیڈ کے ساتھ کاربن سٹیل / جستی ختم، سٹینلیس سٹیل اختیاری

• سوئنگ اینگل: ±5° سنگل ہوائی جہاز کا جھولا

• مطابقت: پوری رینج کے معیاری نیومیٹک سلنڈروں کے لیے موزوں ہے۔

• تنصیب: جوائنٹ کو پسٹن راڈ پر سکرو، Y فورک میں لوڈ سنگل لگ ڈالیں، پن شافٹ اور کوٹر پن کے ساتھ محفوظ کریں۔

5. فوری موازنہ: Y-type / I-type / راڈ اینڈ بیئرنگ

لوازمات	ساخت	سوئنگ کارکردگی	درخواست
Y قسم Clevis	ڈبل کان کا کانٹا	±5° سنگل ڈائریکشن سوئنگ	سنگل ایئر لوڈ لگ، ہائی لوڈ بیئرنگ کے ساتھ جڑیں۔
میں کلیویس ٹائپ کرتا ہوں۔	سنگل کان لگنا	±5° سنگل ڈائریکشن سوئنگ	ڈبل کان لوڈ بریکٹ کے ساتھ میچ کریں
راڈ اینڈ بیئرنگ	کروی عالمگیر جوڑ	±13° ملٹی ڈائریکشن سوئنگ	غلط ترتیب اور سنکی بوجھ کی تنصیب کے لیے

6. انتخاب کی رہنمائی

اگر آپ کا بوجھ سائیڈ سنگل ایئر شافٹ ہے → Y clevis کا انتخاب کریں۔
اگر آپ کا بوجھ سائیڈ ڈبل ایئر بریکٹ ہے → I clevis کا انتخاب کریں۔
اگر انسٹالیشن میں سنکی اور غلط ترتیب موجود ہے → راڈ اینڈ بیرن کا انتخاب کریں۔
