KQ2H سیریز سٹریٹ پش ان فٹنگ

SOLH KQ2H ون ٹچ سٹریٹ پش ان فٹنگ، SMC KQ2H کا براہ راست متبادل۔ POM باڈی، نکل چڑھایا پیتل کا دھاگہ، NBR مہر۔ 1.0MPa تک کمپریسڈ ہوا اور -95kPa تک ویکیوم کے لیے کام کرتا ہے۔ Φ2-Φ16 PU/PA ٹیوبز، میٹرک M&R ٹیپر تھریڈز، مساوی قطر اور کم کرنے والی کنفیگریشنز کا احاطہ کرتا ہے۔ ویکیوم جنریٹرز، مائیکرو سلنڈرز اور محدود آٹومیشن نیومیٹک پائپنگ کے لیے مثالی۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

KQ2H سٹریٹ پش ان فٹنگ | SMC KQ2H مساوی نیومیٹک ون ٹچ کنیکٹر

برانڈ: SOLH by Richge Technology | کمپریسڈ ایئر اور ویکیوم لائنوں کے لیے نیومیٹک سٹریٹ ون ٹچ پش فٹنگ

1. پروڈکٹ کا جائزہ

KQ2H ایک معیاری سٹریٹ پش ان نیومیٹک فٹنگ ہے جس میں پش ٹو کنیکٹ ڈیزائن ہے، جو PU اور PA نایلان نلیاں کے ساتھ ہم آہنگ ہے۔ یہ کمپریسڈ ہوا اور ویکیوم پائپنگ سسٹم دونوں کی خدمت کرتا ہے اور ZH، BM، PBM، PBX سیریز ویکیوم جنریٹرز کے ساتھ وسیع پیمانے پر مماثل ہے۔ SOLH کی بنیادی پش فٹنگ سیریز میں سے ایک کے طور پر، یہ درآمد شدہ SMC KQ2H فٹنگ کو براہ راست بدل سکتا ہے۔

KQ2H سیریز میں تین اہم ذیلی اقسام شامل ہیں:

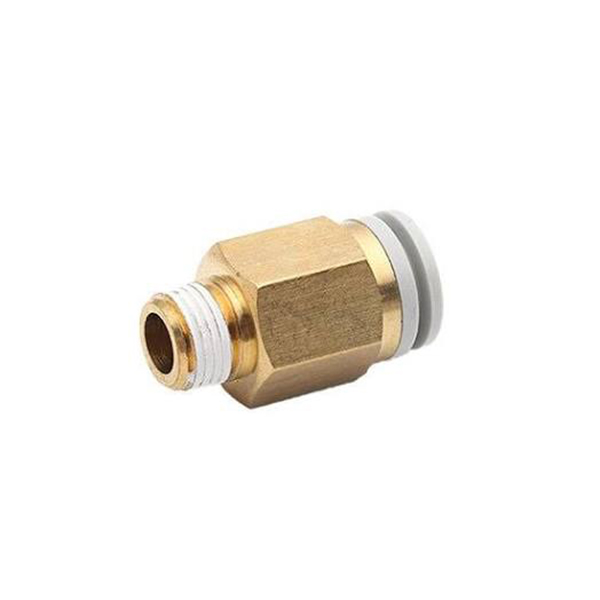

مردانہ دھاگہ سیدھا: ایک سرے کا مردانہ دھاگہ (مائیکرو ایم تھریڈ / آر ٹیپر تھریڈ)، ایک سرے والی ٹیوب کا اندراج

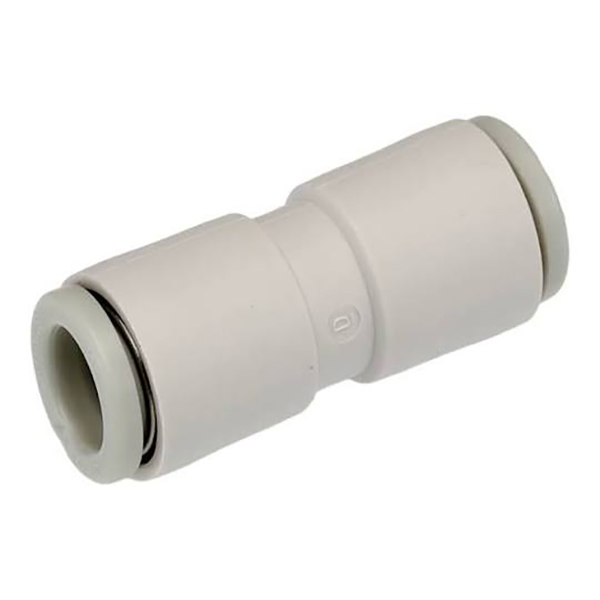

مساوی قطر سیدھا (-00 لاحقہ): دونوں سرے ایک ہی OD نلیاں بٹ جوائنٹ کے لیے

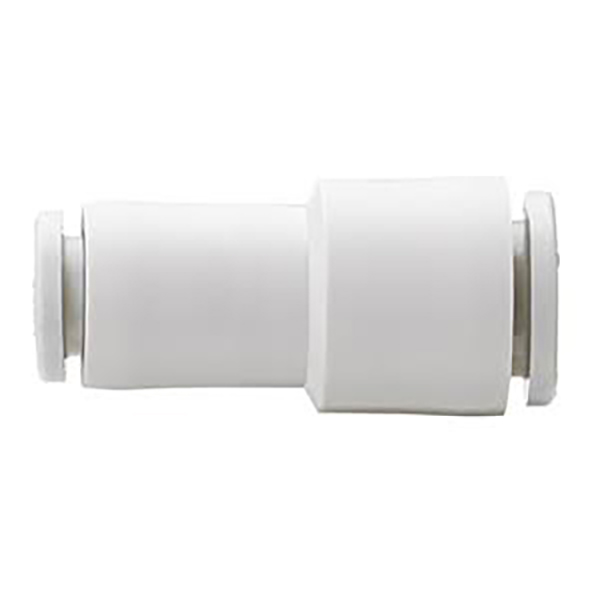

سیدھا کم کرنا: پائپ سائز کی منتقلی کا احساس کرنے کے لیے مختلف ٹیوب کے بیرونی قطر کے لیے دو بندرگاہیں۔

سنگل ہینڈ اسمبلی اور بے ترکیبی: خودکار تالا لگانے کے لیے ٹیوب داخل کریں۔ نلیاں نکالنے کے لیے نیلی ریلیز کی انگوٹی دبائیں، مکمل طور پر معیاری طول و عرض۔

2. بنیادی خصوصیات

• اسپرنگ جبڑے کا ایک ٹچ لاکنگ ڈھانچہ: ٹیوب خود بخود داخل اور مقفل ہو گئی۔ آسان اسمبلی کے لیے ٹیوب کو الگ کرنے کے لیے پریس ریلیز کالر۔

• مواد کی ترکیب: پربلت POM پلاسٹک باڈی ۔ اینٹی زنگ اور قابل اعتماد سگ ماہی کے لئے نکل چڑھایا پیتل کے دھاگے کا اختتام۔

• این بی آر نائٹریل ربڑ کی مہر مثبت کمپریسڈ ہوا اور منفی ویکیوم سرکٹس کے لیے مستقل طور پر کام کرتا ہے۔

• مکمل سائز کی کوریج: چھوٹی نلیاں Φ2/3.2/4، باقاعدہ Φ6/8/10/12 اور بڑا سائز Φ16۔ مائیکرو ایم تھریڈز (M3, M5, M6) اور امپیریل R ٹیپر تھریڈز (1/8,1/4,3/8,1/2) کو سپورٹ کرتا ہے، جو ویکیوم جنریٹرز اور مائیکرو سلنڈرز کے لیے موزوں ہے۔

• کومپیکٹ سائزخودکار مشینری کی تنگ جگہوں پر تنصیب کے لیے مثالی ہے۔

3. ماڈل کوڈ کی وضاحت

مثالیں:

KQ2H04-M5: Φ4 ٹیوب، M5×0.8 مردانہ دھاگے کے لیے مردانہ دھاگے کی سیدھی فٹنگ

KQ2H06-01S: Φ6 ٹیوب کے لیے مردانہ دھاگے کی سیدھی فٹنگ، R1/8 مردانہ ٹیپر تھریڈ

KQ2H08-00: مساوی قطر کی سیدھی فٹنگ، Φ8 نلیاں کے لیے دونوں پورٹس

KQ2H06-08: سیدھی فٹنگ کو کم کرنا، Φ6 ایک طرف، Φ8 دوسری طرف

کوڈ سیگمنٹ	تفصیل
KQ2H	سیریز کوڈ: براہ راست پش ان فٹنگ
02/23/04/06/08/10/12/16	ٹیوب بیرونی قطر ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 ملی میٹر
M3G/M5/M6	میٹرک مائیکرو مردانہ دھاگہ: M3×0.5/M5×0.8/M6×1.0
01S/02S/03S/04S	امپیریل R مردانہ ٹیپر تھریڈ: R1/8/R1/4/R3/8/R1/2
-00	برابر قطر سیدھا، دونوں سروں پر ایک ہی ٹیوب کا سائز
دوہرے ہندسے جیسے 06-08	سیدھا کم کرنا: سامنے والی ٹیوب قطر → پیچھے والی ٹیوب قطر

4. کلیدی تکنیکی تفصیلات

آئٹم	پیرامیٹر
قابل اطلاق میڈیم	کمپریسڈ ہوا، ویکیوم منفی دباؤ
آپریٹنگ پریشر	0~1.0MPa؛ زیادہ سے زیادہ ویکیوم: -95kPa
آپریٹنگ درجہ حرارت	-5℃ ~ +60℃
جسمانی مواد	پربلت POM؛ دھاگہ: نکل چڑھایا پیتل
مہر کا مواد	این بی آر نائٹریل ربڑ
ہم آہنگ نلیاں	پنجاب یونیورسٹی ٹیوب، PA نایلان ٹیوب
آپریشن کا طریقہ	لاک کرنے کے لیے داخل کریں؛ ٹیوب کو الگ کرنے کے لیے پریس ریلیز کی انگوٹھی

5. ماڈل کی تفصیلات کی فہرست

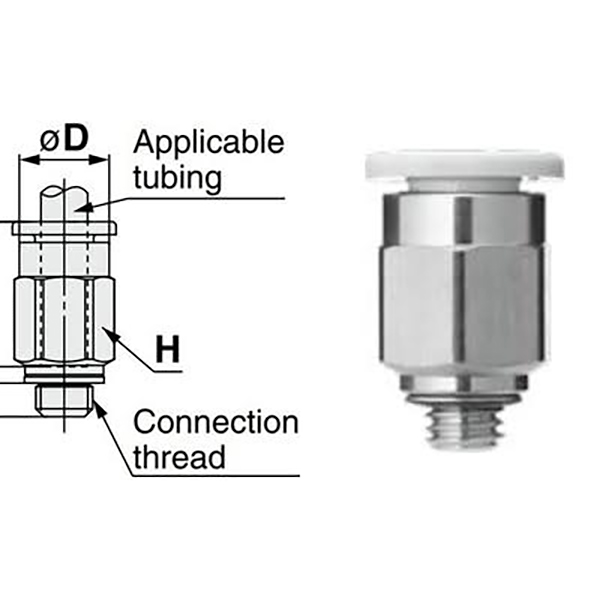

5.1 میٹرک مائیکرو تھریڈ کے ساتھ مردانہ دھاگہ

ماڈل	تھریڈ	ٹیوب ΦD
KQ2H02-M3G	M3×0.5	Φ2
KQ2H02-M5	M5×0.8	Φ2
KQ2H23-M3G	M3×0.5	Φ3.2
KQ2H23-M5	M5×0.8	Φ3.2
KQ2H04-M3G	M3×0.5	Φ4
KQ2H04-M5	M5×0.8	Φ4
KQ2H04-M6	M6×1.0	Φ4
KQ2H06-M5	M5×0.8	Φ6
KQ2H06-M6	M6×1.0	Φ6

5.2 امپیریل آر ٹیپر تھریڈ کے ساتھ مردانہ دھاگہ

ماڈل	تھریڈ	ٹیوب ΦD

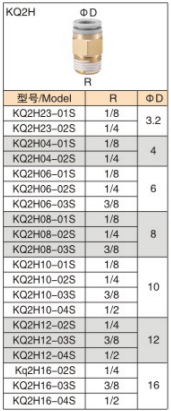

KQ2H23-01S	R1/8	Φ3.2
KQ2H23-02S	R1/4	Φ3.2
KQ2H04-01S	R1/8	Φ4
KQ2H04-02S	R1/4	Φ4
KQ2H06-01S	R1/8	Φ6
KQ2H06-02S	R1/4	Φ6
KQ2H06-03S	R3/8	Φ6
KQ2H08-01S	R1/8	Φ8
KQ2H08-02S	R1/4	Φ8
KQ2H08-03S	R3/8	Φ8
KQ2H10-01S	R1/8	Φ10
KQ2H10-02S	R1/4	Φ10
KQ2H10-03S	R3/8	Φ10
KQ2H10-04S	R1/2	Φ10
KQ2H12-02S	R1/4	Φ12
KQ2H12-03S	R3/8	Φ12
KQ2H12-04S	R1/2	Φ12
KQ2H16-02S	R1/4	Φ16
KQ2H16-03S	R3/8	Φ16
KQ2H16-04S	R1/2	Φ16

5.3 برابر قطر سیدھا -00 سیریز

ماڈل	ٹیوب ΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3.2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ10
KQ2H12-00	Φ12
KQ2H16-00	Φ16

5.4 سیدھی سیریز کو کم کرنا

ماڈل	ٹیوب ①	ٹیوب ②
KQ2H02-23	Φ2	Φ3.2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ10
KQ2H10-12	Φ10	Φ12
KQ2H12-16	Φ12	Φ16

6. درخواست کے منظرنامے۔

•ZH/BM/PBM/PBX ویکیوم جنریٹرز کے لیے ایئر سپلائی اور جذب پائپنگ کا ملاپ

• مائیکرو سلنڈرز اور آٹومیشن آلات پر سولینائیڈ والوز کے لیے پائپنگ، محدود جگہوں پر تنصیب

• مین ایئر لائن برانچ، مساوی قطر والی ٹیوب بٹ جوائنٹ یا پائپ سائز کی منتقلی۔

• نیومیٹک ٹیسٹ جیگس، روبوٹک نیومیٹک سرکٹس

7. انسٹالیشن نوٹس

1۔ burrs کے بغیر فلیٹ نلیاں کاٹ دیں۔ بررز سگ ماہی کی انگوٹھیوں کو کھرچیں گے اور ہوا یا ویکیوم کے رساو کا سبب بنیں گے۔

2. جبڑوں کو مشغول کرنے کے لئے بیٹھنے تک نلیاں مکمل طور پر ڈالیں۔ ٹیوب کو باہر نکالنے سے پہلے ہمیشہ ریلیز کی انگوٹی دبائیں؛ کبھی زبردستی نہ جھکاو.

3. پنجاب یونیورسٹی / PA سخت نایلان نلیاں کے لئے تجویز کردہ۔ پتلی دیوار پیئ نرم نلی تجویز نہیں کی جاتی ہے.

4. ویکیوم کام کے حالات کے تحت اندراج کی گہرائی کی تصدیق کریں۔ بار بار منفی دباؤ کے چکروں کے لیے، متبادل انتخاب کے لیے BPS سکرو آن فٹنگز سے موازنہ کریں۔
