برانڈ:SOLH بذریعہ رچج ٹیکنالوجی
SOLH ZL112 سیریز ایک مربوط ملٹی اسٹیج وینچری ویکیوم ایجیکٹر ہے جو SMC کے مساوی ماڈلز کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ اس میں انتہائی ہائی ویکیوم ڈگری، بڑے سکشن فلو اور ہوا کی کھپت میں زبردست کمی کی خصوصیات ہیں۔ متعدد اختیاری مربوط ماڈیول دستیاب ہیں جن میں سولینائیڈ سپلائی/ریلیز والوز، ویکیوم پریشر گیج، ڈیجیٹل ڈسپلے میٹر اور ویکیوم پریشر سوئچ شامل ہیں۔ یہ خودکار روبوٹک ہتھیاروں اور ملٹی سکشن کپ فکسچر سسٹمز کے لیے بنیادی ویکیوم یونٹ کے طور پر کام کرتا ہے۔

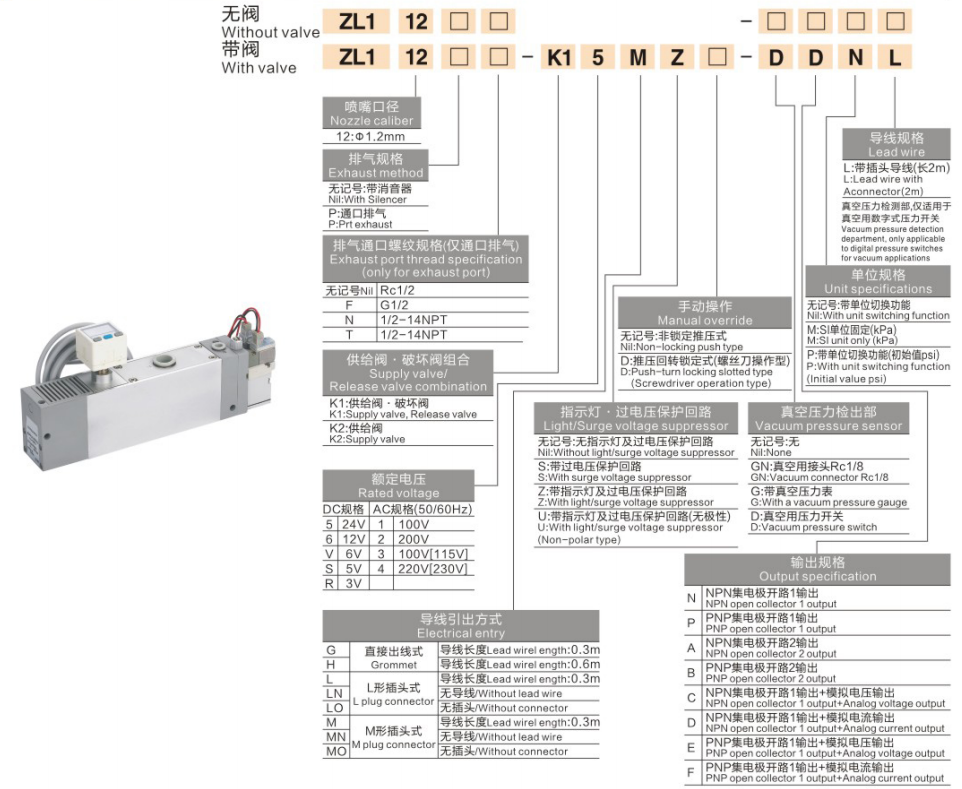

1. مکمل والو اسمبلی کے ساتھ ماڈل کی مثال: ZL112-□-□-K15MZ-□-DDNL
|
پوزیشن |
کوڈ |
تعریف اور تفصیلی وضاحت |
| 1–4 |
ZL112 |
سیریز کوڈ: ملٹی اسٹیج ویکیوم ایجیکٹر، معیاری نوزل بور Φ1.2 ملی میٹر |
| 5ویں |
خالی / پی |
ایگزاسٹ ڈھانچہ خالی: انٹیگریٹڈ سائلنسر کے ساتھ ایگزاسٹ (معیاری شور میں کمی) P: ہائی فلو اور سنٹرلائز ایگزاسٹ پائپ لائن کے لیے پورٹ شدہ ایگزاسٹ |
| 6 |
خالی/F/N/T |
ایگزاسٹ پورٹ تھریڈ بلینک: Rc1/2 اندرونی تھریڈF=G1/2، N=1/2-14NPT اور تھریڈ کے دیگر اختیارات |
| 7-8 |
K1/K2 |
Solenoid والو کا مجموعہ K1: دوہری والوز (سپلائی والو + ویکیوم ریلیز بلو آف والو، آٹو سکشن اور بلو آف) K2: صرف ایک سپلائی والو، لاگت کی بچت، بیرونی بلو آف سرکٹ درکار ہے |
| 9 |
5/6/V/S/R |
Solenoid ریٹیڈ وولٹیج 5=DC24V (ڈیفالٹ)، 6=DC12V، V=AC100V، S=AC200V، R=AC220V |
| 10ویں |
M/L/G |
وائر آؤٹ لیٹ فارمM=M کے سائز کا پلگ کنیکٹر، L=L کے سائز کا پلگ کنیکٹر، G=direct hard wireM/L تیز وائرنگ کی تبدیلی کے لیے کوئیک پلگ ڈیزائن |
| گیارہویں |
Z |
ایل ای ڈی اشارے + اوور وولٹیج پروٹیکشن سرکٹ، سولینائڈ کوائل برن آؤٹ کو روکتا ہے۔ |
| 12ویں |
خالی / ڈی |
دستی اوور رائڈ بٹن خالی: نان لیچنگ پش بٹنD: پش اینڈ ٹرن لاکنگ کی قسم (اسکریو ڈرایور ایڈجسٹ کیا جا سکتا ہے) |
| 13 |
خالی/جی این/جی/ڈی |
ویکیوم پریشر مانیٹرنگ ماڈیول بلینک: کوئی ویکیوم ڈٹیکشن لوازمات نہیں جی این: ویکیوم پورٹ اڈاپٹر Rc1/2، G: اینالاگ مکینیکل ویکیوم گیج، D: الیکٹرانک ویکیوم پریشر سوئچ |
| 14 |
N/P/A/B/C/D/E/F |
ٹرانجسٹر آؤٹ پٹ سگنل کی تفصیلاتN=NPN اوپن کلیکٹر 1 چینل؛ P=PNP اوپن کلیکٹر 1 channelA=2-چینل NPN؛ B=2-چینل PNPC=1ch NPN + اینالاگ وولٹیج آؤٹ پٹ؛ D=1ch NPN + اینالاگ کرنٹ آؤٹ پٹE=1ch PNP + اینالاگ وولٹیج آؤٹ پٹ؛ F=1ch PNP + اینالاگ کرنٹ آؤٹ پٹ |
| 15-16 |
NL/ML/PL |
آؤٹ پٹ وائر ہارنس کنفیگریشنN=معیاری، M=یونٹ فکسڈ، P=سوئچ پوائنٹ ایڈجسٹ، L=2m پلگ کیبل شامل |

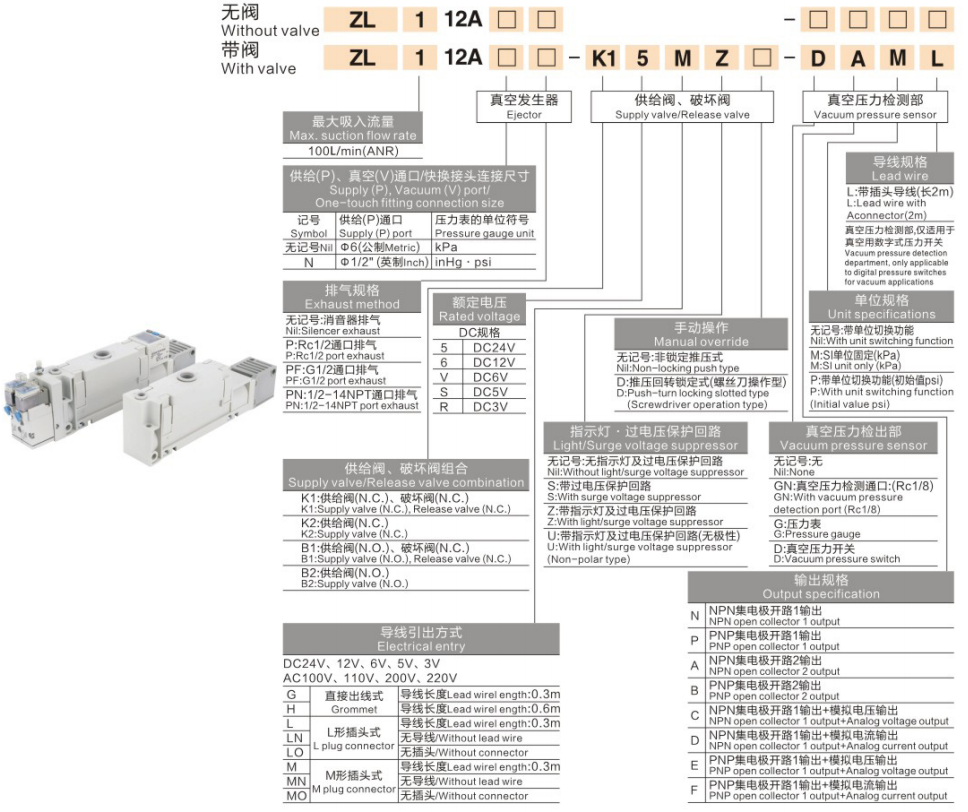

1. نئی مربوط ZL112A سیریز (اپ گریڈ شدہ ملٹی فنکشن ورژن)
|
ماڈل کوڈ |
مکمل کنفیگریشن کی تفصیل |
ٹارگٹ ایپلیکیشن کے منظرنامے۔ |
| ZL112A |
والو اور گیج کے بغیر بنیادی ننگی یونٹ |
بیرونی solenoid والو کے ساتھ عام سادہ ویکیوم سرکٹس |
| ZL112AP |
بنیادی یونٹ + Rc1/2 سنٹرلائزڈ ایگزاسٹ پورٹ |
ہائی فلو ایگزاسٹ، شور کم کرنے کی ضرورت نہیں۔ |
| ZL112A-DNL |
بلٹ ان ویکیوم پریشر سوئچ، 1 چینل NPN سگنل آؤٹ پٹ |
NPN سگنل کے ساتھ PLC ویکیوم تھریشولڈ فیڈ بیک |
| ZL112A-DPL |
بلٹ ان ویکیوم پریشر سوئچ، 1 چینل PNP سگنل آؤٹ پٹ |
PNP سگنل کے ساتھ PLC ویکیوم تھریشولڈ فیڈ بیک |
| ZL112A-DAL |
بہتر 1ch NPN ویکیوم سوئچ |
اعلی استحکام مسلسل سگنل کی نگرانی |
| ZL112A-DBL |
بہتر 1ch PNP ویکیوم سوئچ |
اعلی استحکام مسلسل سگنل کی نگرانی |

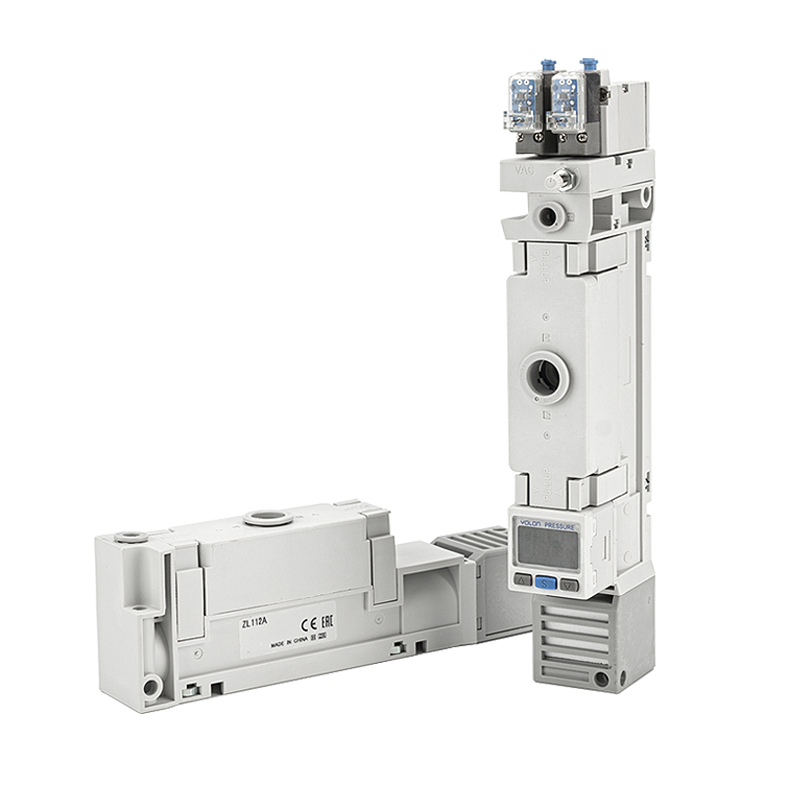

| ZL112A-K15MZ-DNL |
دوہری سپلائی/ریلیز والو + این پی این ویکیوم سوئچ |
آٹو سکشن اور بلو آف بند لوپ کنٹرول (NPN) |
| ZL112A-K15MZ-DPL |
دوہری سپلائی/ریلیز والو + PNP ویکیوم سوئچ |
آٹو سکشن اور بلو آف بند لوپ کنٹرول (PNP) |
| ZL112A-K15MZ-DAL/DBL |
دوہری والو + بڑھا ہوا ویکیوم سوئچ |
ہیوی ڈیوٹی اعلی وشوسنییتا خودکار ویکیوم اسٹیشن |
| ZL112A-K25MZ-DNL/DPL |
سنگل سپلائی والو + ویکیوم سوئچ |
ویکیوم مانیٹرنگ فنکشن کے ساتھ بجٹ کا سامان |
| ZL112A-K15MZ |
صرف دوہری والو، کوئی ویکیوم گیج/سوئچ نہیں۔ |
سگنل کی رائے کے بغیر بنیادی آٹو سکشن بلو آف |

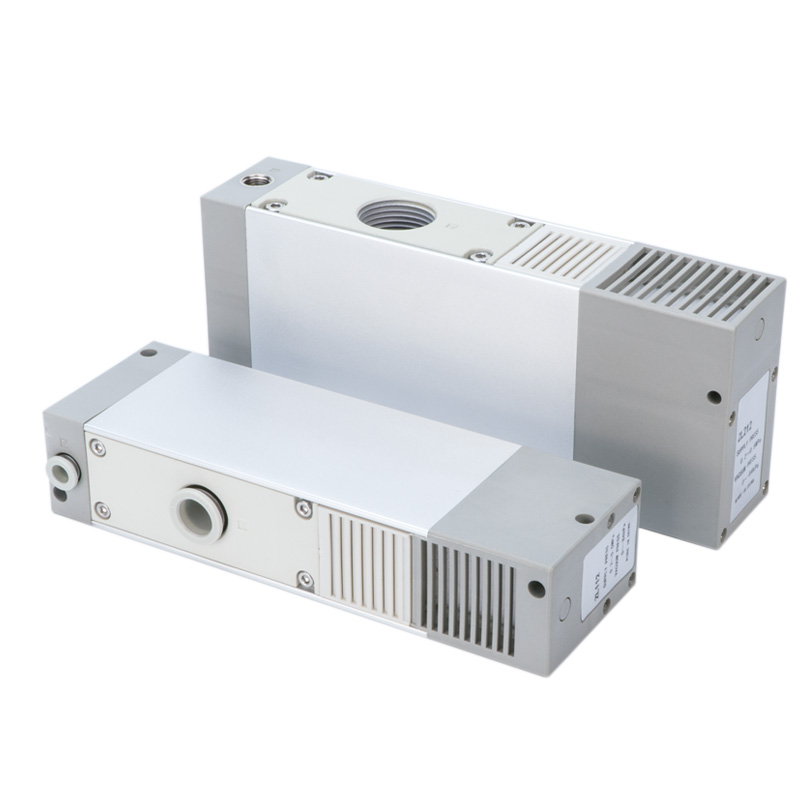

2. سٹینڈرڈ بیس ZL112 سیریز (مکینیکل / ڈیجیٹل گیج اختیاری)
|
ماڈل کوڈ |
ترتیب کی تفصیل |
درخواست کے منظرنامے۔ |
| ZL112 |
معیاری ننگی یونٹ، کوئی والو اور گیج نہیں۔ |
کم لاگت سادہ ویکیوم ہینڈلنگ کا سامان |
| ZL112-GN |
بیرونی ویکیوم گیج کے لیے محفوظ بندرگاہ |
کسٹمر خود نصب دباؤ گیج |
| ZL112-D |
انٹیگریٹڈ ڈیجیٹل ویکیوم ڈسپلے میٹر |
آن سائٹ ریئل ٹائم ڈیجیٹل ویکیوم ریڈنگ درکار ہے۔ |
| ZL112-G |
بلٹ ان Y40Z مکینیکل اینالاگ ویکیوم گیج |
لاگت سے متعلق بصری دباؤ کا مشاہدہ |
| ZL112-P |
سنٹرلائزڈ پورٹ ایگزاسٹ قسم |
بڑے بہاؤ مسلسل ویکیوم پیداوار لائنوں |
| ZL112-K1□L□□-D |
دوہری سپلائی اور بلو آف والو + ڈیجیٹل ویکیوم میٹر |
ڈیجیٹل ریڈ آؤٹ کے ساتھ اعلی انضمام خودکار ویکیوم کنٹرول |
| ZL112-K2□L□□-D |
سنگل سپلائی والو + ڈیجیٹل ویکیوم میٹر |
ڈیجیٹل ڈسپلے کے ساتھ اقتصادی خودکار ویکیوم یونٹ |
1. ملٹی اسٹیج وینچری توانائی کی بچت کی ٹیکنالوجی
- مستحکم ویکیوم ڈگری -88 ~ -92kPa، طاقتور سکشن فلو؛ سنگل اسٹیج ایجیکٹرز کے مقابلے ہوا کی کھپت میں 40 فیصد سے زیادہ کمی واقع ہوئی، جس سے ورکشاپ کمپریسڈ ہوا کی لاگت بہت کم ہو گئی۔
2. انتہائی ماڈیولر انٹیگریٹڈ آل ان ون ڈیزائن
-- اختیاری بلٹ ان سپلائی سولینائیڈ والو، ویکیوم ریلیز بلو آف والو، سائلنسر، ڈیجیٹل/مکینیکل ویکیوم گیج اور پریشر سوئچ۔ کسی اضافی علیحدہ لوازمات کی ضرورت نہیں، کابینہ کی جگہ بچانا اور وائرنگ لے آؤٹ کو آسان بنانا۔
3. کم شور مربوط سائلنسر
-- بلٹ ان مفلر ڈھانچہ چلنے والے شور کو محدود کرتا ہے ≤70dB(A)، اندرونی مسلسل ورکشاپ آپریشن کے لیے دوستانہ۔
4. بحالی سے پاک طویل سروس کی زندگی
-- زیرو اندرونی حرکت پذیر مکینیکل پرزے، جو مسلسل سائیکلنگ کے خلاف مزاحم ہیں، 24 گھنٹے کے نان اسٹاپ بڑے پیمانے پر پیداواری آپریشن کو سپورٹ کرتے ہیں۔
5. ملٹی سکشن کپ سنٹرلائزڈ ویکیوم سپلائی
- ملٹی جیگ ملٹی ورک سٹیشن سنکرونس ادسورپشن کے لیے موزوں، کمپیکٹ سائز ویکیوم پائپ لائن رسپانس ٹائم کو مختصر کرنے کے لیے روبوٹک آرم اینڈ انفیکٹر پر براہ راست چڑھنے کی اجازت دیتا ہے۔
-- خودکار روبوٹک گرپرز، ملٹی کیویٹی سکشن فکسچر ہینڈلنگ
--3C الیکٹرانکس، شیشے کا پینل، شیٹ میٹل، غیر محفوظ ورک پیس ویکیوم چننا اور جگہ کا تعین
-- پیکجنگ، پرنٹنگ اور فوڈ انڈسٹری ویکیوم ٹرانسفر کا سامان
-- رساو کا شکار ورک پیس اور پروڈکشن لائنز جن کے لیے بڑے مستحکم ویکیوم فلو کی ضرورت ہوتی ہے۔
1. خودکار ویکیوم کنٹرول کی مانگ کی تصدیق کریں۔
-- آٹو بلو آف کے بغیر صرف ویکیوم جنریشن: بنیادی ZL112A / ZL112 ننگے ماڈل کو منتخب کریں (بیرونی والو کی ضرورت ہے)
-- آٹو سکشن + فوری ویکیوم بلو آف کی سفارش کی گئی: K1 ڈوئل والو ویرینٹ
-- لاگت کی ترجیح سادہ سکشن صرف: K2 سنگل سپلائی والو ویرینٹ
2. ویکیوم مانیٹرنگ سگنل کی ضرورت کی تصدیق کریں۔
-- PLC تھریشولڈ فیڈ بیک درکار ہے: DNL (NPN) / DPL (PNP) ویکیوم پریشر سوئچ ماڈل کا انتخاب کریں
-- مقامی بصری دباؤ پڑھنے کی ضرورت ہے: ڈی ڈیجیٹل ڈسپلے میٹر یا جی مکینیکل اینالاگ گیج
3. ایگزاسٹ لے آؤٹ کی ضرورت کی تصدیق کریں۔
-- معیاری انڈور شور کنٹرول: بلٹ ان سائلنسر کے ساتھ معیاری ورژن (خالی ایگزاسٹ کوڈ)
--ہائی فلو / مرکزی ایگزاسٹ پائپ لائن: P پورٹڈ ایگزاسٹ ویرینٹ
SOLH ZL112 ملٹی سٹیج وینچری ویکیوم ایجیکٹر 40% کم ہوا کے استعمال کے ساتھ -88~-92kPa ہائی ویکیوم فراہم کرتا ہے، ڈوئل/سنگل انٹیگریٹڈ سولینائڈ والوز، ڈیجیٹل/مکینیکل ویکیوم گیج اور NPN/PNP پریشر سوئچ کے اختیارات میں ملٹی سٹیج روبوٹک موڈ کے لیے خودکار ہینڈلنگ سسٹم۔
