KQ2X / KQ2XD سیریز ملٹی وے پش ان فٹنگ کو کم کرتی ہے۔

SOLH KQ2X اور KQ2XD سیریز ملٹی وے پش ان نیومیٹک سپلٹرز کو کم کر رہی ہیں، جو SMC KQ2X/KQ2XD کے ساتھ قابل تبادلہ ہیں۔ KQ2X Y-type 1-to-2 برانچ کنیکٹر کو کم کرنے والا ہے۔ KQ2XD کراس اسٹائل 1-ان 4-آؤٹ مینی فولڈ فٹنگ ہے۔ پی بی ٹی باڈی اور این بی آر سیل کے ساتھ بنایا گیا، ویکیوم اور کمپریسڈ ایئر سروس کو سپورٹ کرتا ہے، جو PU اور PA نایلان ٹیوبنگ کے ساتھ ہم آہنگ ہے۔ کمپیکٹ آٹومیشن فکسچر، ملٹی سکشن کپ ویکیوم ڈسٹری بیوشن اور روبوٹک اینڈ انفیکٹر ایئر پائپنگ کے لیے ڈیزائن کیا گیا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

SOLH KQ2X / KQ2XD سیریز کو کم کرنے والی Y اور ملٹی وے پش ان فٹنگ | ایس ایم سی مساوی نیومیٹک سپلٹر

برانڈ: SOLH by Richge Technology | SMC KQ2X / KQ2XD تبدیلی Y اور 4 طرفہ پش ان سپلٹر کو کم کرنے والا

1. پروڈکٹ کا جائزہ

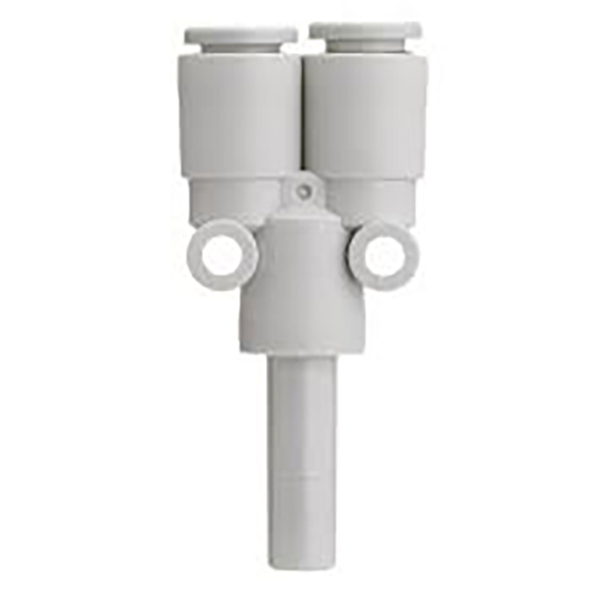

KQ2X سیریز: Y-Type Splitter کو کم کرنا، 1 میں 2 آؤٹ

KQ2X Y کی شکل کا 1-to-2 کم کرنے والی پش ان فٹنگ ہے۔ پورٹ ② سنگل اسٹیم پورٹ ہے؛ پورٹ ① دو ایک جیسی پش ان پورٹس پر مشتمل ہے۔ یہ نیومیٹک سرکٹس اور ویکیوم لائن ڈسٹری بیوشن کے لیے کم کرنے اور پائپ لائن برانچنگ کو محسوس کرتے ہوئے، ایک آنے والی ایئر اسٹریم کو مختلف انلیٹ اور آؤٹ لیٹ ٹیوب سائز کے ساتھ دو برابر قطر کے آؤٹ پٹس میں تقسیم کرتا ہے۔

مواد: پی بی ٹی پلاسٹک باڈی، این بی آر سگ ماہی کی انگوٹھیاں۔ پنجاب یونیورسٹی / PA نیومیٹک نلیاں کے ساتھ ہم آہنگ۔ فوری پش ٹو کنیکٹ اسمبلی، PTFE ٹیپ کی ضرورت نہیں ہے۔

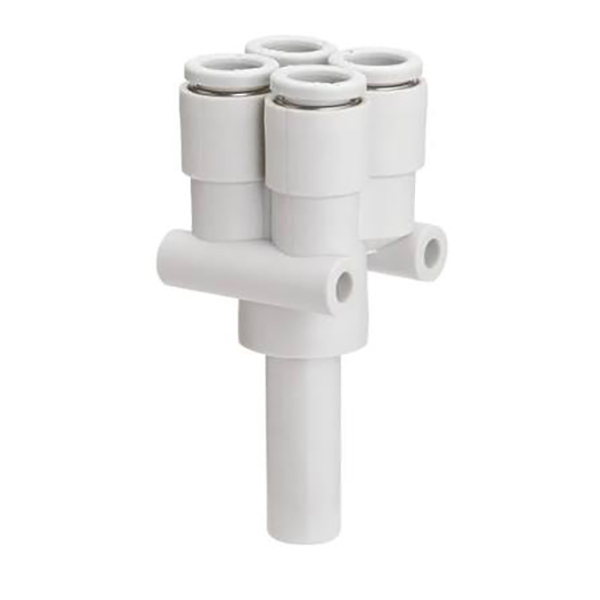

KQ2XD سیریز: کراس ٹائپ 4-وے اسپلٹر، 1 ان 4 آؤٹ

KQ2XD ملٹی پورٹ پش ان فٹنگ کو کم کرنے والا 1 سے 4 ہے۔ پورٹ ② سنگل اسٹیم پورٹ ہے؛ پورٹ ① چار ایک جیسی پش ان پورٹس فراہم کرتا ہے۔ یہ ایک ایئر سپلائی کو چار مساوی قطر کی شاخوں میں تقسیم کرتا ہے جس میں ڈیزائن کو کم کیا جاتا ہے، بڑھتے ہوئے جگہ کی بچت ہوتی ہے۔ ملٹی اسٹیشن چھوٹے ویکیوم یا نیومیٹک تقسیم کے لیے مثالی۔

KQ2X جیسا مواد: PBT باڈی + NBR سیل، پش ان ڈھانچہ، PU اور نایلان ایئر نلیاں کے ساتھ مطابقت رکھتا ہے۔

2. ماڈل کوڈ کی وضاحت

KQ2X سیریز

فارمیٹ: KQ2XXX-XX
پہلے دو ہندسے: دو شاخوں کی بندرگاہوں کی ٹیوب OD (پورٹ ①)
آخری دو ہندسے: مین انلیٹ پورٹ کا بیرونی قطر (پورٹ ②)
مثال: KQ2X04-06 → پورٹ ①: دو × Φ4 پش ان پورٹس؛ پورٹ ②: Φ6 اسٹیم

ماڈل	پورٹ ① برانچ ٹیوب OD (mm)	پورٹ ② مین اسٹیم او ڈی (ملی میٹر)
KQ2X23-04	3.2	4
KQ2X04-06	4	6
KQ2X06-08	6	8
KQ2X08-10	8	10
KQ2X10-12	10	12

KQ2XD سیریز

فارمیٹ: KQ2XDXX-XX
پہلے دو ہندسے: چار برانچ پورٹس کی ٹیوب OD (پورٹ ①)
آخری دو ہندسے: مین انلیٹ پورٹ کا بیرونی قطر (پورٹ ②)
مثال: KQ2XD04-06 → پورٹ ① پر چار × Φ4 بندرگاہیں؛ پورٹ ②: Φ6 اسٹیم

ماڈل	پورٹ ① برانچ ٹیوب OD (mm)	پورٹ ② مین اسٹیم او ڈی (ملی میٹر)
KQ2XD04-06	4	6
KQ2XD06-08	6	8

3. کلیدی تکنیکی وضاحتیں اور انسٹالیشن گائیڈ

آئٹم	پیرامیٹر
قابل اطلاق میڈیم	کمپریسڈ ہوا، ویکیوم؛ انتہائی سنکنرن سیالوں کے لیے نہیں۔
آپریٹنگ پریشر	-100kPa (ویکیوم) ~ 1.0MPa
آپریٹنگ درجہ حرارت	0℃ ~ +60℃
جسمانی مواد	پی بی ٹی
مہر کا مواد	این بی آر نائٹریل ربڑ
ہم آہنگ نلیاں	پنجاب یونیورسٹی ٹیوب، PA نایلان ٹیوب

تنصیب کی ہدایات

• نلیاں چوکور اور عمودی طور پر کاٹیں، بیٹھنے تک فٹنگ میں پوری طرح ڈالیں۔

• ٹیوب کو ہٹانے کے لیے: پہلے پریس ریلیز کی انگوٹی، پھر نلیاں نکالیں۔

تفریق گائیڈ

• KQ2X: 1 انلیٹ، 2 آؤٹ لیٹس (Y-type 2-way splitter)

• KQ2XD: 1 انلیٹ، 4 آؤٹ لیٹس (کراس 4 وے اسپلٹر)

درخواست کے منظرنامے۔

• آٹومیشن میں ایک سے زیادہ سکشن کپ کے لیے ویکیوم سرکٹ کی تقسیم

• چھوٹے جیگس، 3C اور پیکیجنگ کے سامان کے لیے نیومیٹک برانچ

• ملٹی اسٹیشن چھوٹے ویکیوم ماڈیولز کے لیے کومپیکٹ کئی گنا

• کم زیر اثر کے ساتھ روبوٹک اینڈ انفیکٹر ایئر لائن کی تقسیم
