KQ2U / KQ2UD سیریز Y-Type ملٹی پورٹ پش ان فٹنگز

SOLH KQ2U / KQ2UD Series Y-Type Multi-Port Push-in Fittings | نیومیٹک کئی گنا کنیکٹر

برانڈ: SOLH by Richge Technology | SMC KQ2U / KQ2UD مساوی Y ملٹی آؤٹ لیٹ ون ٹچ فٹنگ

1. پروڈکٹ کا جائزہ

     KQ2U Y-type 1-in 2-out push-in splitter ہے۔ KQ2UD Y-type 1-in 4-out push-in manifold ہے۔ دونوں کا تعلق SOLH KQ2 نیومیٹک ون ٹچ فٹنگ سیریز سے ہے۔ پی بی ٹی باڈی اور نکل چڑھایا پیتل کے مردانہ دھاگے کے ساتھ بنایا گیا ہے۔ PU ایئر نلیاں کے لیے براہ راست پلگ اینڈ پلے، PTFE ٹیپ کی ضرورت نہیں ہے۔ 1-to-2/1-to-4 ایئر سرکٹ اسپلٹنگ کے لیے ڈیزائن کیا گیا، SMC KQ2U/KQ2UD کے ساتھ مکمل طور پر قابل تبادلہ۔ آٹومیشن کا سامان، ویکیوم سکشن کپ اور نیومیٹک ایکچیویٹر ایئر ڈسٹری بیوشن میں بڑے پیمانے پر اپنایا جاتا ہے۔

     KQ2U: 1 انلیٹ، 2 آؤٹ لیٹس (Y-شکل 1 سے 2 تقسیم)
     KQ2UD: 1 انلیٹ، 4 آؤٹ لیٹس (Y-شکل 1 سے 4 تقسیم)

2. ماڈل نام کے اصول

2.1 KQ2U (1-in 2-out Y splitter)

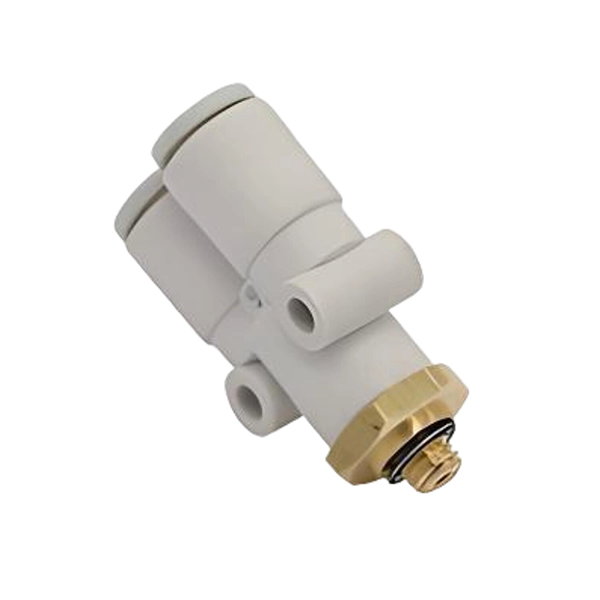

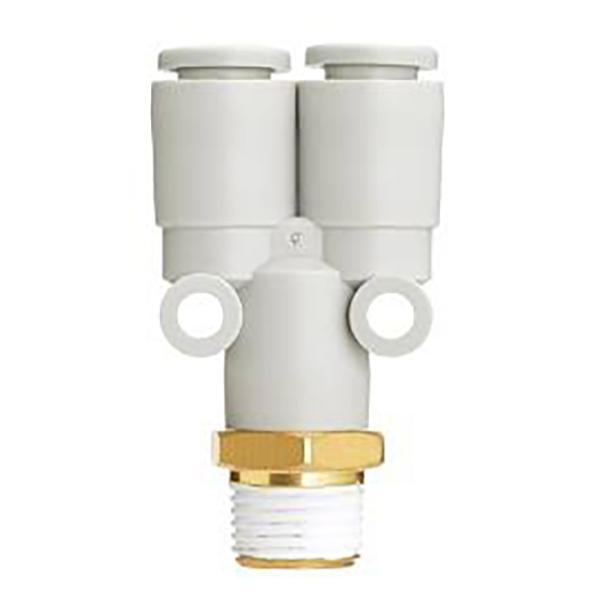

  1. مردانہ تھریڈ ورژن KQ2Uxx-xxS مثال: KQ2U06-02S
     KQ2U: Y-type 1-in 2-out فٹنگ
     06: آؤٹ لیٹ پورٹس کی ٹیوب OD Φ6mm
     02S: مرد ٹیپر تھریڈ R1/4 (S = R ٹیپر نر تھریڈ)
     تھریڈ کوڈ: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

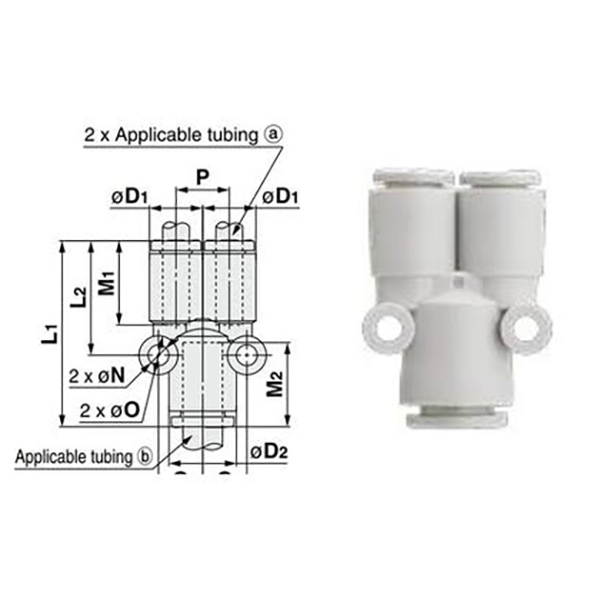

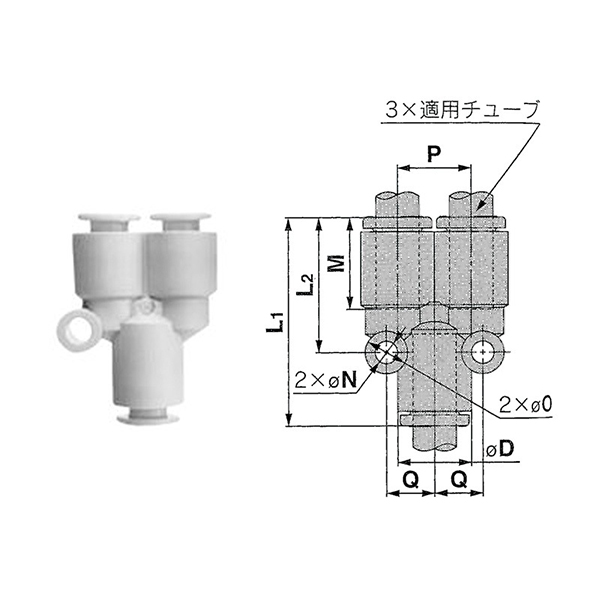

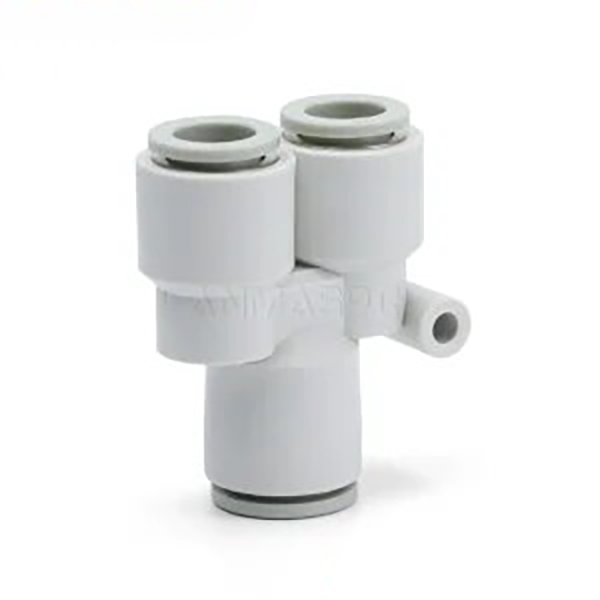

  2. سیدھے مساوی قطر ٹیوب ورژن KQ2Uxx-00 مثال: KQ2U08-00
     Inlet اور دو آؤٹ لیٹس ایک جیسی ٹیوب OD کا اشتراک کرتے ہیں، تمام Φ8mm

  3. سیدھا کم کرنے والا ورژن KQ2Uxx-yy مثال: KQ2U04-06
     دو آؤٹ لیٹس Φ4; مین inlet Φ6، مختلف قطر کم کرنے والی تقسیم

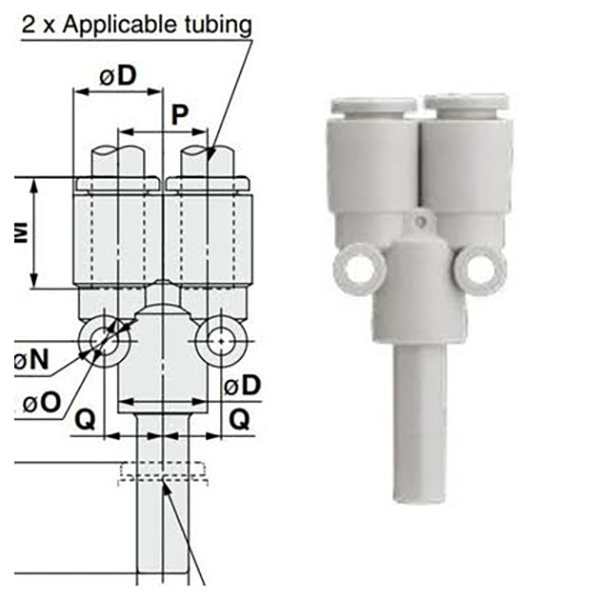

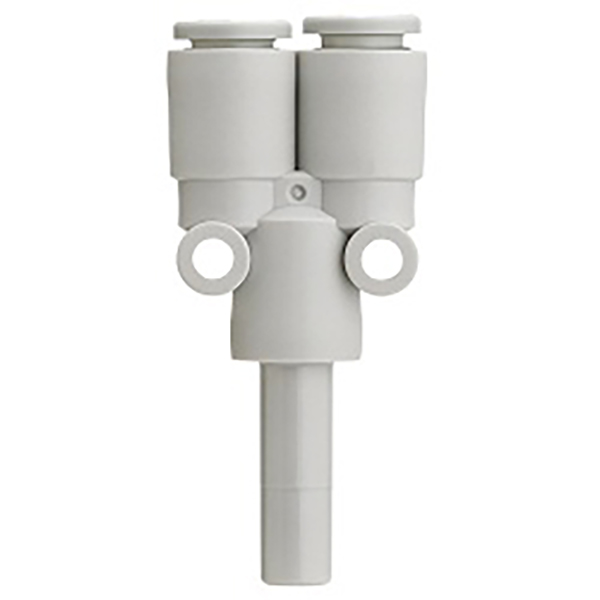

 4. خاردار پلگ ورژن KQ2Uxx-99
     نچلے حصے میں پلاسٹک کا سخت پلگ پنڈلی، 1-ان 2-آؤٹ اسپلٹ کے لیے خواتین کے پش ان پورٹ میں داخل کرتا ہے

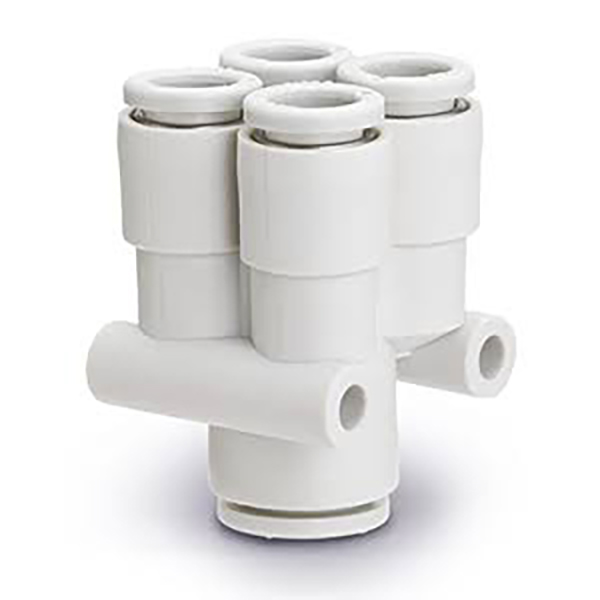

2.2 KQ2UD (1-ان 4-آؤٹ Y کئی گنا)

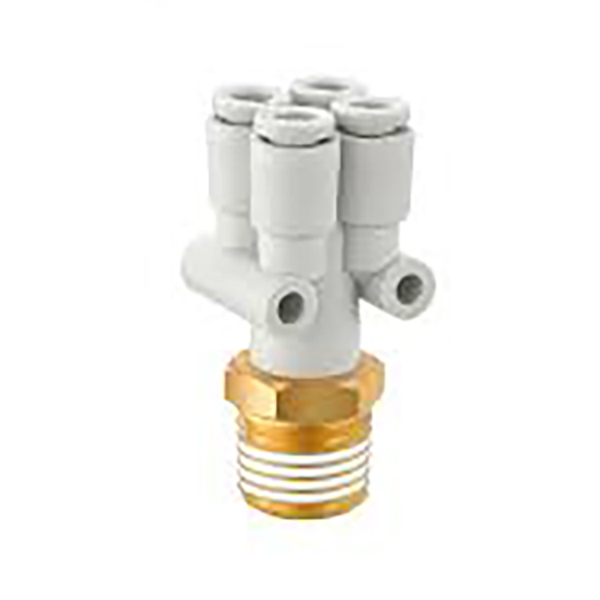

  1. مردانہ تھریڈ ورژن KQ2UDxx-xxS مثال: KQ2UD08-03S
     R38 مردانہ دھاگہ انلیٹ، Φ8 نلیاں کے لیے چار آؤٹ لیٹس

  2. ٹیوب ورژن کو کم کرنا KQ2UDxx-yy مثال: KQ2UD04-06
     چار آؤٹ لیٹس Φ4، مین انلیٹ Φ6، ملٹی پورٹ کم کرنے والی تقسیم

3. تفصیلات کا خلاصہ ٹیبل

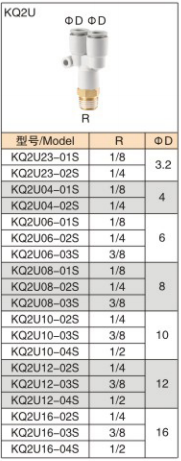

3.1 KQ2U (1-in 2-out Y splitter)

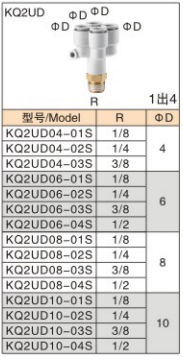

3.2 KQ2UD (1-ان 4-آؤٹ Y کئی گنا)

4. جنرل تکنیکی وضاحتیں

5. مصنوعات کی خصوصیات

     • فاسٹ پش ان اسمبلی: فوری سگ ماہی کے لیے نلیاں ڈالی گئیں۔ ٹیوب کو ہٹانے کے لئے سفید ریلیز کالر دبائیں، اسمبلی کی کارکردگی کو بہت بہتر بنائیں۔

     • کثیر راستہ ہوا کی تقسیم: 1 سے 2 اسپلٹ کے لیے KQ2U، 1 سے 4 اسپلٹ کے لیے KQ2UD۔ ایئر روٹنگ کو آسان بنانے کے لیے سنٹرلائزڈ ایئر سورس کی تقسیم۔

     • کم کرنے کا آپشن دستیاب ہے: مختلف ٹیوب سائز کے کنکشن کے لیے مساوی اور کم کرنے والے قطر کے ورژن۔

     • قابل اعتماد دھاگے کی سگ ماہی: نکل چڑھایا پیتل کا مردانہ دھاگہ جس میں اعلی سنکنرن مزاحمت اور مکینیکل طاقت ہے۔

     • کمپیکٹ سائز: محدود بڑھتے ہوئے جگہ کے لیے چھوٹے قدموں کا نشان، جو بڑے پیمانے پر ہیرا پھیری، جیگس اور سکشن کپ ماڈیولز میں استعمال ہوتا ہے۔

6. عام ایپلی کیشنز

     • ویکیوم کپ سرنی کی تقسیم (متعدد سکشن کپ سنگل ویکیوم سورس کا اشتراک کرتے ہیں)

     • آٹومیشن فکسچر کے لیے ملٹی سلنڈر ایئر سپلائی

     • پیکیجنگ مشینری، 3C آلات اور انجیکشن مولڈنگ مشینوں کے لیے نیومیٹک سرکٹس

     • نیومیٹک معائنہ اور ٹیسٹ جیگس کے لیے ایئر لائن کی تقسیم

7. انسٹالیشن نوٹس

     • نلیاں کاٹیں بغیر کسی گڑ کے۔ burrs سگ ماہی کی انگوٹی کو کھرچ سکتے ہیں اور ہوا کے رساو کا سبب بن سکتے ہیں۔

     • نلیاں کو مکمل طور پر نیچے کی طرف دھکیلیں اور اس بات کی تصدیق کریں کہ کالر لاکس نلیاں محفوظ ہیں۔

     • پانی، تیل یا مضبوط سنکنرن سیالوں کے لیے نہیں۔ صرف کمپریسڈ ہوا اور ویکیوم سروس کے لیے۔

     • پلاسٹک کے ٹوٹنے سے بچنے کے لیے مشترکہ جڑ پر بار بار موڑنے سے گریز کریں۔
