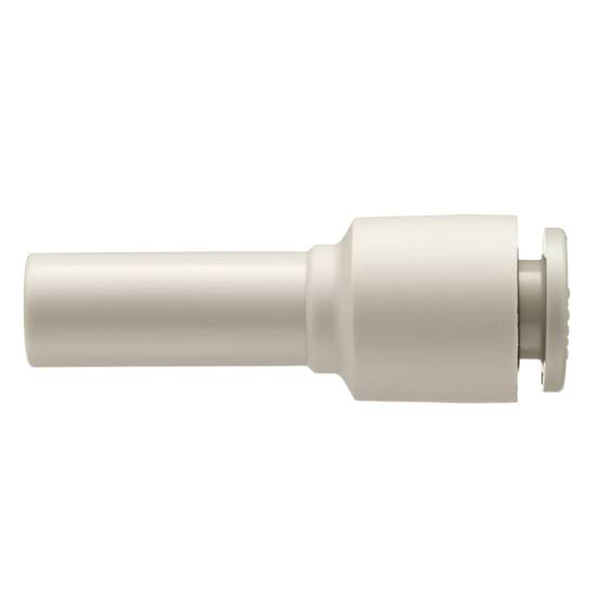

KQ2R پش فٹ فیمیل اینڈ کیپ پلاسٹک

KQ2R ریڈوسر سٹریٹ پش-اِن فٹنگ ایک KQ2-سیریز کے مختلف قطر کا ٹیوب کپلر ہے، جو SMC KQ2R کے لیے ڈراپ اِن متبادل کے طور پر بنایا گیا ہے۔ دونوں سروں میں مختلف بیرونی قطر کے ساتھ دو ایئر ٹیوبوں کو جوڑنے کے لیے معیاری ون ٹچ پورٹس موجود ہیں۔ اس کا ہموار ٹیپرڈ اندرونی راستہ الگ الگ فٹنگ کو ملانے سے کم پریشر ڈراپ فراہم کرتا ہے۔ PBT باڈی، SUS304 سٹینلیس سٹیل گرپنگ رنگ اور NBR سیل کے ساتھ بنایا گیا، یہ -5℃ سے +60℃ تک کمپریسڈ ایئر اور ویکیوم سروس کو سپورٹ کرتا ہے۔ ایک سے زیادہ سائز Φ2~Φ16 ٹیوب ٹرانزیشن کا احاطہ کرتے ہیں، جو عام طور پر نیومیٹک سرکٹ میں ترمیم اور آٹومیشن مشینری میں ویکیوم لائن قطر کی تبدیلی کے لیے استعمال ہوتے ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

SOLH KQ2R سیریز Reducer سٹریٹ پش ان فٹنگ | مختلف قطر کا ٹیوب کپلر

برانڈ: SOLH by Richge Technology | SMC KQ2R مساوی براہ راست ایک ٹچ نیومیٹک فٹنگ کو کم کرنا

1. پروڈکٹ کا جائزہ

KQ2R KQ2 سیریز کے اندر ایک کم کرنے والی سیدھی پش ان فٹنگ ہے، جسے مختلف قطر والے ٹیوب کپلر بھی کہا جاتا ہے۔ یہ خاص طور پر مختلف بیرونی قطروں والی دو ایئر ٹیوبوں کے ان لائن کنکشن کے لیے ڈیزائن کیا گیا ہے، جو نیومیٹک سسٹمز میں سب سے زیادہ استعمال ہونے والی کم کرنے والی اشیاء میں سے ایک ہے۔

2. ماڈل اور ساخت کی وضاحت

ماڈل مثال: KQ2R06-08
KQ2: SMC دوسری نسل کی ون ٹچ فٹنگ سیریز
R: Reducer، سیدھے ڈھانچے کو کم کرنا
06: بندرگاہ کا ٹیوب بیرونی قطر ① (ملی میٹر، Φ6 ملی میٹر)
08: بندرگاہ کا ٹیوب بیرونی قطر ② (ملی میٹر، Φ8 ملی میٹر)

ساختی خصوصیات

• دونوں سرے معیاری KQ2 ون ٹچ پورٹس کو اپناتے ہیں۔ ایک سرا چھوٹی OD ٹیوب کے لیے اور دوسرا سیدھا اندرونی بہاؤ چینل کے ساتھ بڑی OD ٹیوب کے لیے، مختلف قطر کی نلیاں کے لیے ان لائن کنکشن کو محسوس کرتے ہوئے۔

• چینل کے اندر ہموار ٹیپرڈ ٹرانزیشن، اسپلٹ اسمبلی کے مقابلے میں کم پریشر ڈراپ (سیدھی فٹنگ + علیحدہ ریڈوسر)۔ بہاؤ اور پریشر ڈراپ حساس نیومیٹک سرکٹس کے لیے مثالی۔

کوڈ سیگمنٹ	تفصیل
KQ2R	سیریز کوڈ: براہ راست پش ان فٹنگ کو کم کرنا
پہلے دو ہندسے	پورٹ کی ٹیوب OD ① (ملی میٹر)
آخری دو ہندسے	پورٹ کی ٹیوب OD ② (ملی میٹر)

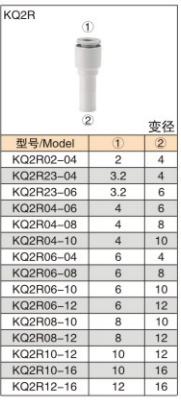

3. مکمل تفصیلات کا ٹیبل

ماڈل	پورٹ ① ٹیوب OD (ملی میٹر)	پورٹ ② ٹیوب OD (ملی میٹر)	عام درخواست
KQ2R02-04	Φ2	Φ4	مائیکرو سامان، Φ2 سے Φ4 نلیاں کنکشن
KQ2R04-06	Φ4	Φ6	چھوٹے سلنڈر سرکٹ، Φ4 سے Φ6 نلیاں کنکشن
KQ2R06-08	Φ6	Φ8	معیاری solenoid والو سرکٹ، Φ6 سے Φ8 (سب سے زیادہ مقبول)
KQ2R08-10	Φ8	Φ10	ہائی فلو سرکٹ، Φ8 سے Φ10 نلیاں کنکشن
KQ2R10-12	Φ10	Φ12	مین ایئر سپلائی سرکٹ، Φ10 سے Φ12 نلیاں کنکشن
KQ2R12-16	Φ12	Φ16	بڑی بہاؤ مین ٹرنک لائن، Φ12 سے Φ16 نلیاں کنکشن

4. عمومی تکنیکی تفصیلات (مکمل KQ2 سیریز کے مطابق)

آئٹم	پیرامیٹر
قابل اطلاق سیال	کمپریسڈ ہوا، ویکیوم، صاف پانی (غیر منجمد)
آپریٹنگ پریشر	-100kPa (ویکیوم) ~ 1.0MPa
برسٹ پریشر	3.0MPa @ 23℃ محیط درجہ حرارت
آپریٹنگ درجہ حرارت	-5℃ ~ +60℃; واٹر میڈیم کے لیے 0~40℃
ہم آہنگ نلیاں	PU ٹیوب، نایلان ٹیوب، نرم نایلان ٹیوب، FEP/PFA PTFE ٹیوب
مواد	PBT باڈی + SUS304 سٹینلیس سٹیل گریپر + NBR نائٹریل ربڑ مہر کی انگوٹھی

5. انتخاب اور آپریشن کے رہنما خطوط

انتخاب کا اصول: دو مختلف OD ٹیوبوں کے ان لائن کنکشن کے لیے KQ2R کا انتخاب کریں، کسی اضافی مشترکہ فٹنگ کی ضرورت نہیں ہے۔

• ٹیوب کے سرے کو فلیٹ اور گڑ سے پاک ہونا چاہیے۔ ہوا کے رساو سے بچنے کے لیے "کلک" کی آواز آنے تک نلیاں مکمل طور پر داخل کریں۔

• ہٹانے کے لیے: پورٹ پر ریلیز کالر دبائیں اور نلیاں باہر کی طرف کھینچیں۔ وحشیانہ طاقت سے مت کھینچو۔

• بڑے قطر کے فرق کے ساتھ پریشر ڈراپ بڑھ جاتا ہے۔ ہائی بہاؤ کے حالات میں چھوٹے قطر کے فرق والے ماڈلز کو ترجیح دیں۔

6. عام درخواست کے منظرنامے۔

• ٹیوب قطر کی منتقلی: مین Φ8 ٹیوب کو KQ2R06-08 کے ذریعے Φ6 ٹیوب میں تبدیل کریں تاکہ اضافی اڈاپٹر کے بغیر مختلف سائز کے سلنڈروں سے مل سکے۔

• مشین کی ریٹروفٹنگ: مطابقت کے لیے پرانے سامان کی Φ6 نلیاں کو نئی مشین کی Φ8 نلیاں سے جوڑیں، مکمل ٹیوب تبدیل کرنے کی ضرورت نہیں۔

• ویکیوم سرکٹ کنکشن: مختلف قطر کے ساتھ جوڑے ویکیوم لائنز۔ کم رساو ڈیزائن مستحکم ویکیوم لیول کو برقرار رکھتا ہے۔
