KQ2N سیریز سٹریٹ پش ان فٹنگ

KQ2N اسٹیم اسٹائل کی سٹریٹ پش ان فٹنگز ایک ٹچ نیومیٹک کنیکٹر ہیں جو SMC KQ2N سیریز کے لیے ڈراپ ان ریپلیسمنٹ کے طور پر بنائے گئے ہیں۔ مردانہ دھاگے، مساوی قطر کے تنے اور تنے کی مختلف حالتوں کو کم کرنے والی یہ فٹنگز PU اور PA نلیاں کے لیے فوری ٹول فری ٹیوب اسمبلی کی حمایت کرتی ہیں۔ آٹومیشن آلات، روبوٹک ہینڈلنگ اور نیومیٹک فکسچر ایپلی کیشنز میں کمپریسڈ ہوا اور ویکیوم پائپ لائنز دونوں کے لیے موزوں ہے۔ نکل چڑھایا پیتل کے دھاگوں کے ساتھ پی بی ٹی باڈی 0℃~60℃ کام کرنے والے درجہ حرارت کے اندر مستحکم سگ ماہی فراہم کرتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

SOLH KQ2N سیریز سٹریٹ پش ان فٹنگ | سٹیم قسم نیومیٹک سیدھا کنیکٹر

برانڈ: SOLH by Richge Technology | SMC KQ2N مساوی اسٹیم سٹریٹ ون ٹچ فٹنگ

1. پروڈکٹ کا جائزہ

KQ2N اسٹیم طرز کی سیدھی نیومیٹک فٹنگ ہے۔ ایک سرا مردانہ دھاگہ یا تنا ہے، دوسرا سرا PU/PA ایئر نلیاں قبول کرتا ہے۔ یہ SMC KQ2N سیریز ون ٹچ فٹنگز کا براہ راست متبادل ہے۔ نیومیٹک سرکٹس اور ویکیوم پائپ لائنز میں بڑے پیمانے پر استعمال کیا جاتا ہے۔ ٹول فری انسٹالیشن، نلیاں ڈالنے یا ہٹانے کے لیے ریلیز کالر کو دبائیں۔

چار ساختی اقسام دستیاب ہیں:

مردانہ دھاگے کی قسم (M دھاگے: M5)

مردانہ دھاگے کے اسٹیم کی قسم (امپیریل ٹیپر آر تھریڈ: 1/8,1/4,3/8)

• مساوی قطر کا تنا سیدھا (-99 لاحقہ): دونوں سرے ایک ہی او ڈی اسٹیم کے ساتھ ہوتے ہیں۔

• تنوں کی سیدھی فٹنگ کو کم کرنا: سائز کی منتقلی کے لیے مختلف بیرونی قطر کے ساتھ دو تنوں

2. ماڈل کوڈ کی وضاحت

مثال: KQ2N04-M5

• KQ2N: سیریز کوڈ، اسٹیم ٹائپ سیدھی فٹنگ

• 04: پش ان سائیڈ پر ٹیوب کا بیرونی قطر Φ4mm

• M5 / 01S / 02S: مرد دھاگے کی تفصیلات

• -99: مساوی قطر کے اسٹیم سیدھی فٹنگ

• 04-06: تنوں کی فٹنگ کو کم کرنا، ①Φ4 → ②Φ6

کوڈ سیگمنٹ	تفصیل
KQ2N	سیریز کوڈ: اسٹیم ٹائپ سیدھی پش ان فٹنگ
04/06/08/10/12/16	ٹیوب کا بیرونی قطر ΦD (ملی میٹر)
M5	میٹرک مردانہ دھاگہ M5×0.8
01S/02S/03S	امپیریل آر ٹیپر تھریڈ: R1/8، R1/4، R3/8
-99	مساوی قطر کا اسٹیم سیدھا فٹنگ، دونوں سرے ایک ہی OD ہیں۔
دوہرے ہندسے جیسے 04-06	اسٹیم فٹنگ کو کم کرنا: ① inlet OD، ② آؤٹ لیٹ OD

3. کلیدی تکنیکی تفصیلات

آئٹم	پیرامیٹر
قابل اطلاق نلیاں	پنجاب یونیورسٹی پولیوریتھین ٹیوب، پی اے نایلان ٹیوب
آپریٹنگ پریشر	0~1.0MPa، ویکیوم منفی پریشر سرکٹ کے ساتھ ہم آہنگ
آپریٹنگ درجہ حرارت	0℃ ~ +60℃
جسمانی مواد	پلاسٹک جسم؛ نکل چڑھایا پیتل دھاگے والا حصہ، سنکنرن مزاحم
سگ ماہی کی کارکردگی	بہترین دھاگے کی سگ ماہی
کنکشن کا طریقہ	پش ان؛ ٹیوب کو الگ کرنے کے لیے پریس ریلیز کالر

4. مکمل ماڈل کی فہرست

4.1 میٹرک M مردانہ تھریڈ ورژن

ماڈل	تھریڈ	ٹیوب ΦD
KQ2N04-M5	M5×0.8	Φ4
KQ2N06-M5	M5×0.8	Φ6

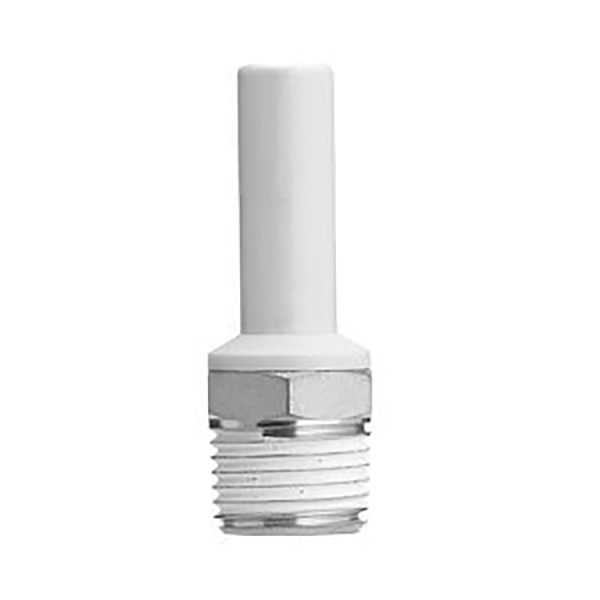

4.2 امپیریل آر ٹیپر میل تھریڈ ورژن

ماڈل	تھریڈ آر	ٹیوب ΦD
KQ2N04-01S	R1/8	Φ4
KQ2N06-01S	R1/8	Φ6
KQ2N06-02S	R1/4	Φ6
KQ2N08-02S	R1/4	Φ8
KQ2N08-03S	R3/8	Φ8
KQ2N10-03S	R3/8	Φ10

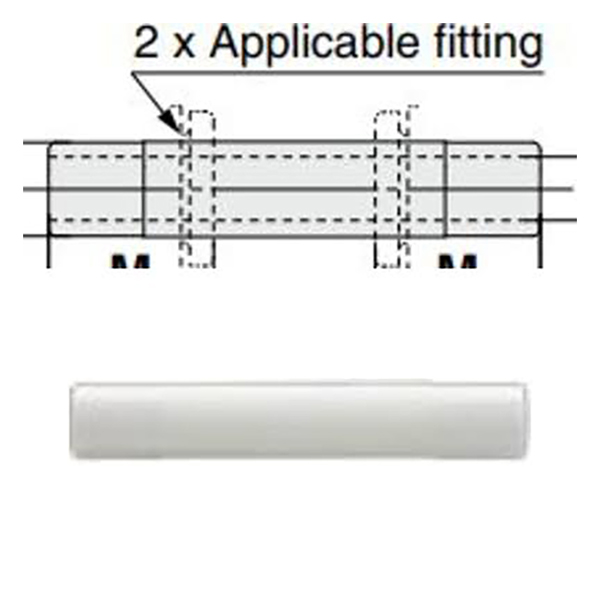

4.3 مساوی قطر کا تنا سیدھا (-99 سیریز)

ماڈل	ΦD
KQ2N04-99	Φ4
KQ2N06-99	Φ6
KQ2N08-99	Φ8
KQ2N10-99	Φ10
KQ2N12-99	Φ12
KQ2N16-99	Φ16

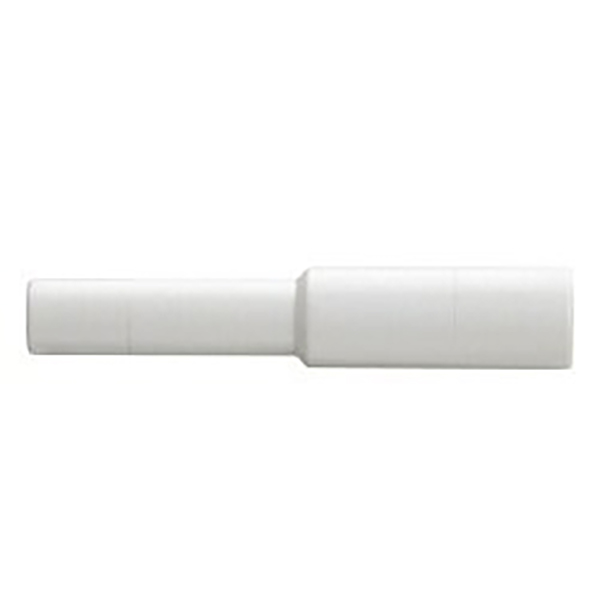

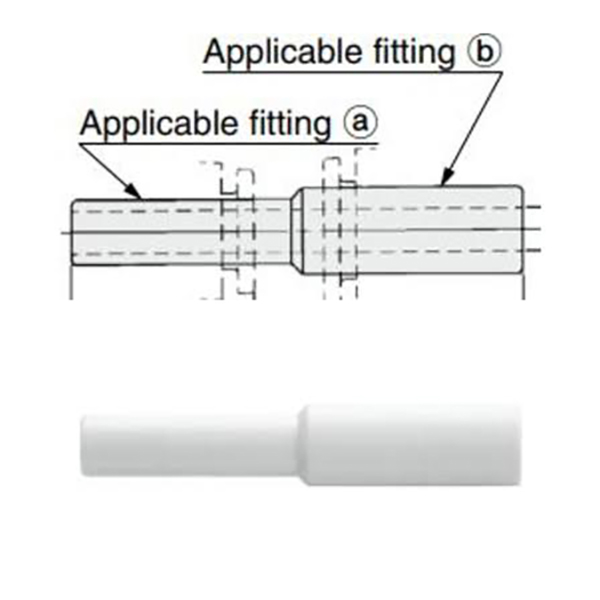

4.4 اسٹیم سیدھی فٹنگ کو کم کرنا

ماڈل	① اسٹیم او ڈی	② تنا OD
KQ2N04-06	Φ4	Φ6
KQ2N06-08	Φ6	Φ8
KQ2N08-10	Φ8	Φ10
KQ2N10-12	Φ10	Φ12
KQ2N12-16	Φ12	Φ16

5. بنیادی خصوصیات

سنکنرن مزاحمت اور قابل اعتماد دھاگے کی سگ ماہی کے لیے نکل چڑھایا پیتل کے دھاگے کے ساتھ پلاسٹک باڈی

• پنجاب یونیورسٹی پولیوریتھین ایئر ٹیوب اور پی اے نایلان ٹیوب کے ساتھ ہم آہنگ

ریٹیڈ ورکنگ پریشر 0~1.0MPa، ویکیوم منفی پریشر سرکٹس کے لیے موزوں ہے۔

• آپریٹنگ درجہ حرارت کی حد: 0℃ ~ +60℃

• سادہ اسمبلی: ٹیوب کے اختتام کو ہموار رکھیں اور براہ راست داخل کریں۔ بے ترکیبی کے لیے نلیاں نکالنے کے لیے فرنٹ ریلیز کالر دبائیں

6. درخواست کے منظرنامے۔

آٹومیشن مشینری، روبوٹک ہتھیار، ویکیوم جذب کرنے والے نظام، نیومیٹک فکسچر، ایئر کمپریسر پائپنگ۔ درآمد شدہ SMC KQ2N سیریز کی متعلقہ اشیاء کے لیے براہ راست متبادل۔
