KQ2E سیریز بلک ہیڈ یونین پش ان فٹنگ

SOLH KQ2E سیریز بلک ہیڈ یونین پش ان فٹنگ | پینل ماؤنٹ نیومیٹک کنیکٹر

برانڈ: SOLH by Richge Technology | SMC KQ2E مساوی بلک ہیڈ یونین نیومیٹک ون ٹچ فٹنگ

1. پروڈکٹ کا جائزہ

     KQ2E SOLH KQ2 ون ٹچ فٹنگ سیریز کے اندر بلک ہیڈ یونین فٹنگ ہے، جو SMC KQ2E کے ساتھ مکمل طور پر قابل تبادلہ ہے۔ عام طور پر پینل بلک ہیڈ فٹنگ کا نام دیا جاتا ہے، یہ آلات کے پینلز اور پارٹیشنز کے ذریعے نیومیٹک لائن میں داخل ہونے کے لیے معیاری جزو ہے۔ یہ اندرونی اور بیرونی ہوا کے سرکٹس کو جوڑتا ہے، والوز اور سلنڈروں کے پینل لگانے کی حمایت کرتا ہے، بڑے پیمانے پر کنٹرول کیبینٹ، آٹومیشن انکلوژرز اور کلین روم پارٹیشنز میں استعمال ہوتا ہے۔

2. ماڈل نام کے اصول

ماڈل کی خرابی کی مثالیں:

  معیاری ڈبل ٹیوب بلک ہیڈ: KQ2E06-00A
     KQ2: KQ2 سیریز کی دوسری نسل کی پش ان فٹنگ (وائٹ باڈی)
     E: بلک ہیڈ یونین، ساخت کے ذریعے پینل
     06: ٹیوب کا بیرونی قطر φ6mm، دونوں سروں کا ایک ہی پش ان سائز
     00: ڈوئل پش ان پورٹس (ٹیوب ٹو ٹیوب بلک ہیڈ)
     A: این بی آر مہر، بار بار اسمبلی اور جدا کرنے کے لیے گسکیٹ کی قسم

  کومپیکٹ چھوٹا بلک ہیڈ: KQ2E04-00J
     لاحقہ J: چھوٹا کمپیکٹ ورژن، پتلے پینلز اور چھوٹے آلات کے لیے چھوٹا طول و عرض

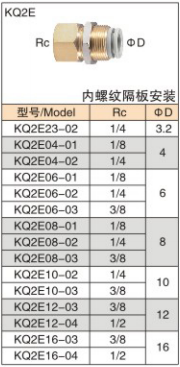

  ٹیوب بلک ہیڈ سے زنانہ دھاگہ: KQ2E06-02A
     02: Rc14 خاتون ٹیپر پائپ تھریڈ

  مکمل معنی: φ6 پش ان پورٹ ↔ Rc1/4 خواتین تھریڈ بلک ہیڈ کنیکٹر

3. تین ساختی اقسام

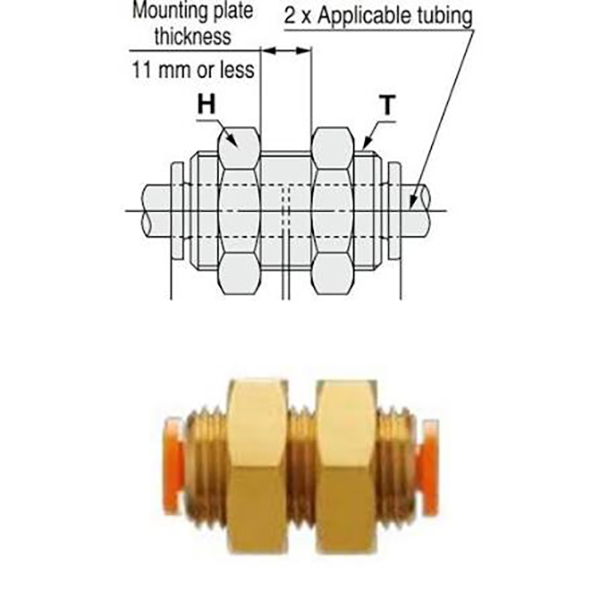

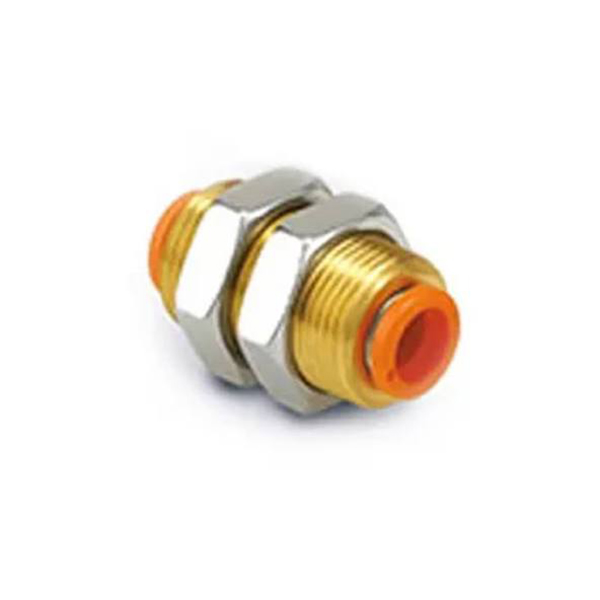

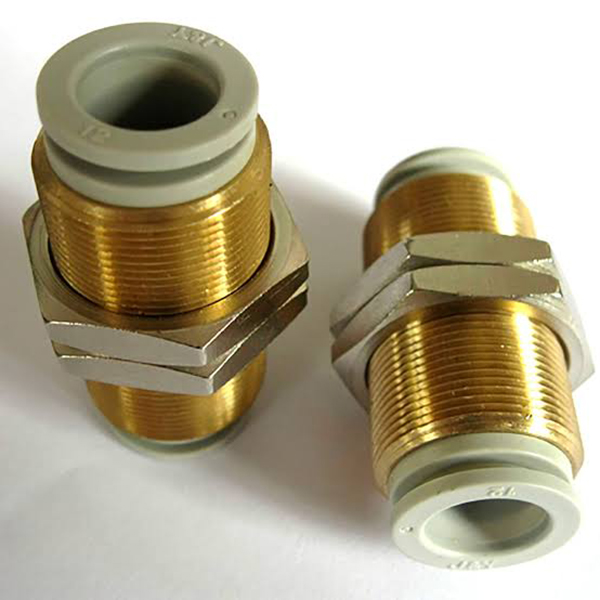

3.1 سٹینڈرڈ ڈوئل ٹیوب بلک ہیڈ یونین (KQ2EXX-00)

  ساخت کی خصوصیات:

     • دونوں سرے برابر قطر کی پش ان پورٹس۔ نکل چڑھایا پیتل کے دھاگے + لاک نٹ کے ساتھ درمیانی حصہ، پینل سے گزرنے کے بعد طے کیا جاتا ہے

     • قطر میں کمی یا سمت میں تبدیلی کے بغیر سیدھا بہاؤ چینل، کم سے کم پریشر ڈراپ

     • پینل کے دونوں اطراف ایئر ٹیوبز کو انسٹالیشن کے بعد بغیر کسی اضافی اڈاپٹر کے براہ راست منسلک کیا جا سکتا ہے۔

3.2 کومپیکٹ منی ڈوئل ٹیوب بلک ہیڈ یونین (KQ2EXX-00J)

  ساخت کی خصوصیات:

     • مائیکرو آلات اور پتلے پینلز، چھوٹی مجموعی لمبائی اور چھوٹے دھاگے کا قطر بمقابلہ معیاری ورژن کے لیے موزوں ڈیزائن

     • پتلی پینل اور تنگ تنصیب کی جگہ، گھنے وائرنگ کے منظرناموں کے لیے موزوں ہے۔

     • معیاری ماڈل کے طور پر ایک ہی کارکردگی کے پیرامیٹرز، صرف جسمانی سائز کو کم کیا گیا ہے

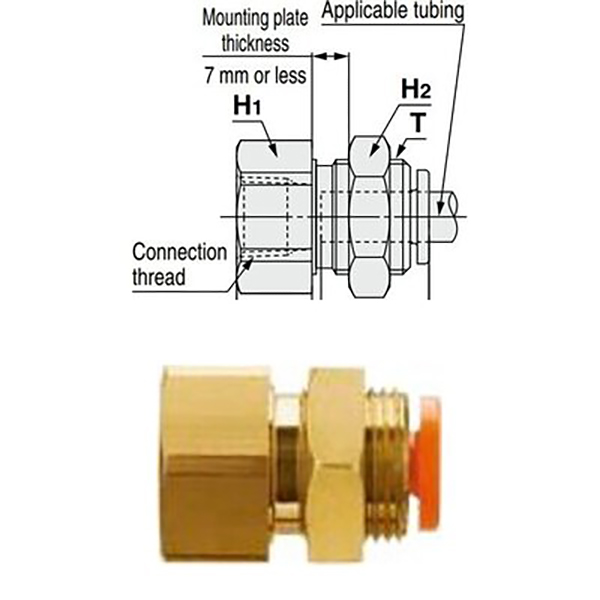

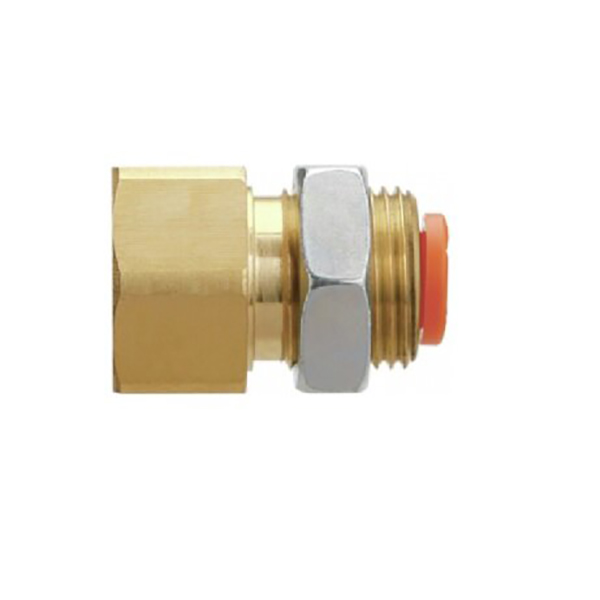

3.3 فیمیل تھریڈ ٹو ٹیوب بلک ہیڈ یونین (KQ2EXX-YY)

  ساخت کی خصوصیات:

     • ایک سرے کا Rc زنانہ دھاگہ (سولینائیڈ والو، سلنڈر، والو جزیرہ کو پینل کے اندر جوڑیں)، بیرونی نلیاں لگانے کے لیے دوسرا سرہ پش ان پورٹ

     • پینل کی دخول اور فکسنگ کے لیے تھریڈڈ سیکشن اور لاک نٹ کے ساتھ آتا ہے۔ تنصیب کا احساس کریں: اندرونی تھریڈڈ والو + بیرونی ایئر ٹیوب

     • تھریڈ پورٹ معیاری تھریڈڈ والوز کو براہ راست جوڑتا ہے۔ صاف وائرنگ اور اینٹی غلط آپریشن کے لیے صرف پش-اِن پورٹ باہر پینل کے سامنے ہے۔

4. عمومی تکنیکی تفصیلات (پوری سیریز)

5. انتخاب اور تنصیب کے رہنما خطوط

  سلیکشن گائیڈ

     • کنٹرول کیبنٹ / آلات کے پینل کے ذریعے ایئر ٹیوب، دونوں طرف نلیاں → KQ2EXX-00

     • Solenoid / سلنڈر پینل کے اندر نصب، ٹیوب کے باہر → KQ2EXX-YY

     • چھوٹے آلات / پتلا پینل، محدود تنگ جگہ → KQ2EXX-00J

  انسٹالیشن نوٹس

  1۔ پینل سوراخ سائز کی سفارش:
     •Φ4Φ6 ٹیوب: تجویز کردہ سوراخ قطر Φ15 ملی میٹر
     •Φ8Φ10 ٹیوب: تجویز کردہ سوراخ قطر Φ20 ملی میٹر
     •Φ12Φ16 ٹیوب: تجویز کردہ سوراخ قطر Φ24 ملی میٹر

  2. پینل کی موٹائی کی حد: معیاری ورژن ≤7mm؛ کمپیکٹ J ورژن ≤5mm

  3. ٹیوب کی تیاری: ٹیوبنگ کو فلیٹ اور گڑ سے پاک کاٹیں۔ رساو کو روکنے کے لیے قابل سماعت کلک تک مکمل داخل کریں۔

  4. نٹ باندھنا: پینل سے گزرنے کے بعد فراہم کردہ لاک نٹ کو سخت کر کے محفوظ کریں۔ قسم A (انٹیگریٹڈ گسکیٹ سیل) کے لیے PTFE ٹیپ کی ضرورت نہیں ہے۔

  5۔ ویکیوم ایپلی کیشن: مستحکم ویکیوم برقرار رکھنے کے لیے این بی آر مہر کے ساتھ قسم A کا انتخاب کریں۔

6. ملتے جلتے ماڈلز کے ساتھ موازنہ

7. عام ایپلی کیشنز

     • کیبنٹ بلک ہیڈ کو کنٹرول کریں: KQ2E06-00 بیرونی سلنڈروں، صاف ستھری وائرنگ کو جوڑنے کے لیے اندرونی نلیاں کو کابینہ سے باہر کرتا ہے۔

     • سولینائیڈ والو پینل ماؤنٹنگ: پینل کے اندر والو کے لیے KQ2E06-01A، صرف پش ان پورٹ بیرونی طور پر بے نقاب، صاف اور اینٹی ٹچ

     • کلین روم پارٹیشن کی دخول: صاف ماحول کو توڑے بغیر صاف کمرے اور سامان کے درمیان سیل شدہ ایئر لائن کی رسائی

     • کمپیکٹ آلات کے لیے گھنی وائرنگ: KQ2E04-00J چھوٹی مشینری پر پتلے پینل کے لیے ملٹی سرکٹ لے آؤٹ کے لیے جگہ بچانے کے لیے
