KQ2D سیریز برانچ ٹی پش ان فٹنگز

SOLH KQ2D سیریز Y-ٹائپ برانچ ٹی پش ان فٹنگز | SMC KQ2D مساوی نیومیٹک 1 سے 2 سپلٹرز

برانڈ: SOLH by Richge Technology | KQ2D Y-ٹائپ ون ٹچ نیومیٹک ٹی فٹنگز

1. پروڈکٹ کا جائزہ

     KQ2D سیریز Y قسم کی برانچ ٹی پش ان فٹنگ ہے جس کا تعلق SOLH فل KQ2 نیومیٹک ون ٹچ فٹنگ فیملی سے ہے۔ ٹول فری پش ٹو کنیکٹ ڈیزائن کو اپناتے ہوئے، یہ آٹومیشن نیومیٹک سسٹمز کے لیے ایک ایئر سورس کو دو متوازی ایئر سرکٹس میں موثر طریقے سے تقسیم کرتا ہے۔

     ساختی درجہ بندی: Y کی شکل کا بٹوا ہوا 1-ان 2-آؤٹ ڈھانچہ، تین اقسام میں دستیاب ہے: مساوی قطر والی ٹیوب Y ٹی، امپیریل ٹیپر R تھریڈ Y ٹی، اور میٹرک فائن M تھریڈ Y ٹی۔

     مواد اور مطابقت: اعلی طاقت PBT باڈی، سٹینلیس سٹیل کو برقرار رکھنے والے پنجے، NBR نائٹریل ربڑ کی سگ ماہی کی انگوٹھیاں۔ PU پولیوریتھین ٹیوبوں اور PA نایلان ٹیوبوں کے ساتھ ہم آہنگ، کمپریسڈ ہوا کے مثبت دباؤ اور ویکیوم منفی دباؤ والی پائپ لائنوں کے لیے دوہری مقصد۔

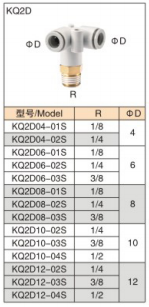

2. مکمل ماڈل کی درجہ بندی اور تفصیلات کی فہرست

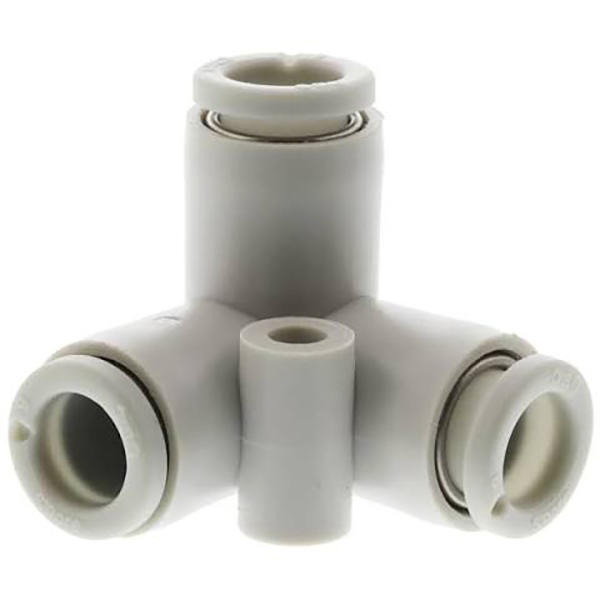

2.1 مساوی قطر Y Tee (KQ2Dxx-00، تھریڈ لیس 3 وے سم سائز)

تینوں بندرگاہیں یکساں ٹیوب قطر، دھاگے کے بغیر ڈیزائن کو ایک ہی مخصوص پائپ لائن سسٹم میں متوازن 1 سے 2 ہوا کی تقسیم کے لیے اپناتی ہیں۔

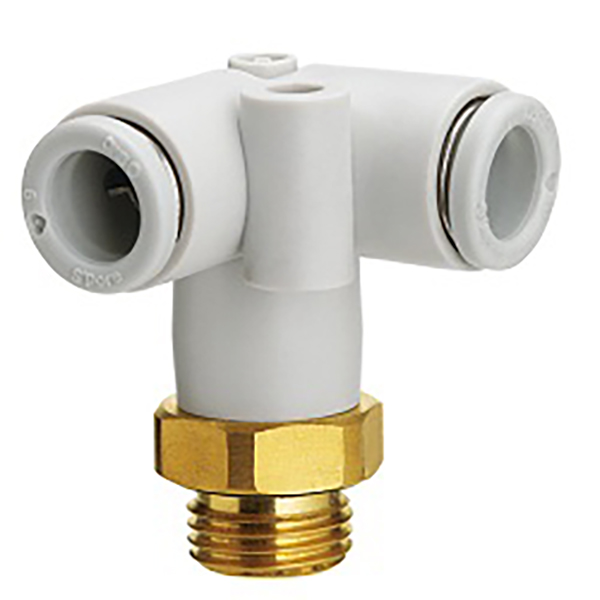

2.2 امپیریل ٹیپر میل تھریڈ R Y Tee (باٹم تھریڈ انلیٹ، ڈوئل ٹیوب آؤٹ لیٹس)

ایئر سورس انلیٹ کے لیے باٹم امپیریل آر ٹیپر میل تھریڈ، ٹیوب کنکشن کے لیے اوپر دو متوازی پش ان پورٹس، تھریڈڈ انسٹالیشن اور فکسڈ ایئر سورس برانچنگ کے لیے موزوں۔

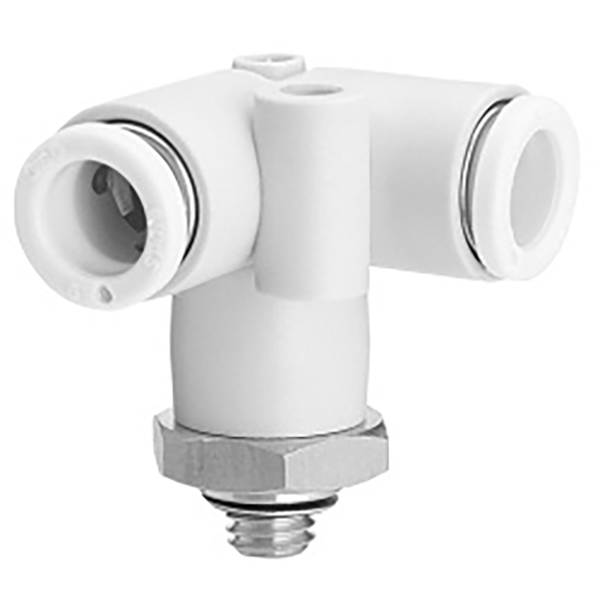

2.3 میٹرک فائن میل تھریڈ M Y Tee (باٹم ایم تھریڈ انلیٹ، ڈوئل ٹیوب آؤٹ لیٹس)

نیچے کی درستگی میٹرک ٹھیک مردانہ دھاگہ، چھوٹے نیومیٹک ماڈیولز کے لیے کمپیکٹ ڈھانچہ اور چھوٹی جگہ والے آٹومیشن آلات کی پائپنگ۔

3. تکنیکی وضاحتیں

4. درخواست کے منظرنامے۔

     • خودکار پروڈکشن لائنوں اور فکسچر نیومیٹک سرکٹس کے لیے 1 سے 2 ایئر سورس کی تقسیم

     • روبوٹک اینڈ انفیکٹر ویکیوم سسٹمز کے لیے ڈوئل سکشن کپ سنکرونس ایئر سپلائی

     • دوہری سلنڈر مطابقت پذیر آپریشن کے لیے متوازی پائپ لائن کی تقسیم

     • تنگ جگہ نیومیٹک آلات کے لیے کومپیکٹ اور صاف ستھرا ٹیوبنگ روٹنگ

5. سلیکشن گائیڈ: KQ2D Y-Tee بمقابلہ KQ2T T-Tee

     • KQ2D Y-Type Tee: دو متوازی آؤٹ لیٹس کے ساتھ ہموار Y کے سائز کی تقسیم کو اپناتا ہے۔ کم ہوا کے بہاؤ کی ہنگامہ خیزی اور دباؤ میں کمی کو نمایاں کرتا ہے، زیادہ متوازن ہوا کے بہاؤ کی تقسیم فراہم کرتا ہے۔ تنگ تنصیب کی جگہوں اور ایک ہی طرف متوازی نلیاں روٹنگ کے لیے موزوں ہے، جو کہ ڈبل سنکرونس سکشن کپ اور ڈوئل سلنڈر سسٹمز کے لیے بالکل موزوں ہے۔

     • KQ2T T-Type Tee: کلاسک آرتھوگونل ٹی کے سائز کا ڈھانچہ عمودی پس منظر کی شاخوں کے ساتھ۔ معیاری 90° عمودی لیٹرل پائپ لائن ڈائیورژن کے لیے ڈیزائن کیا گیا ہے، جو باقاعدہ مشین لے آؤٹ اور مین پائپ لائن لیٹرل برانچنگ منظرناموں کے لیے مثالی ہے۔

     • سلیکشن ٹپ: منتخب کریں۔KQ2D تنگ جگہوں اور ایک ہی طرف متوازی منتشر نلیاں کے لیے؛ منتخب کریں۔KQ2T عمودی لیٹرل پائپ لائن آؤٹ لیٹ اور روایتی دائیں زاویہ برانچنگ لے آؤٹ کے لیے۔
