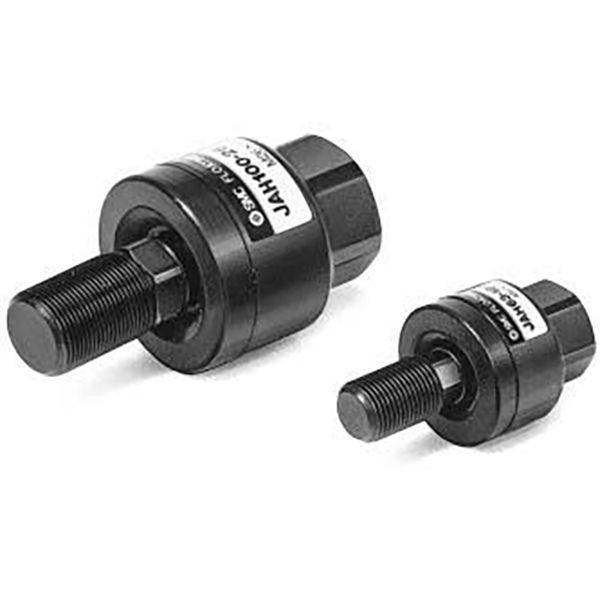

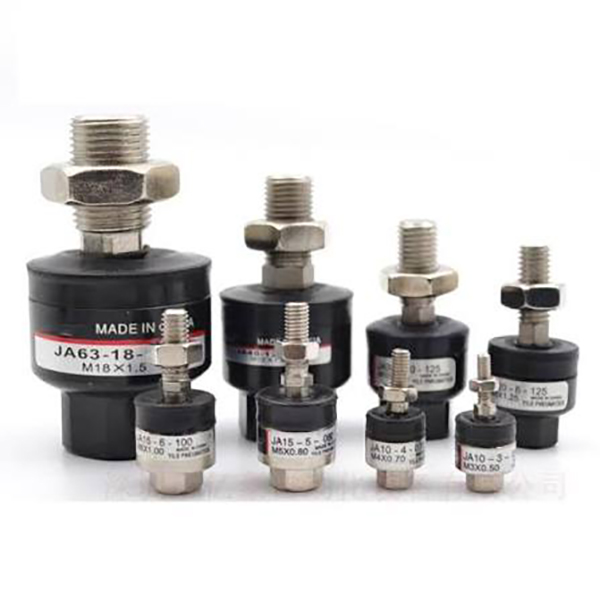

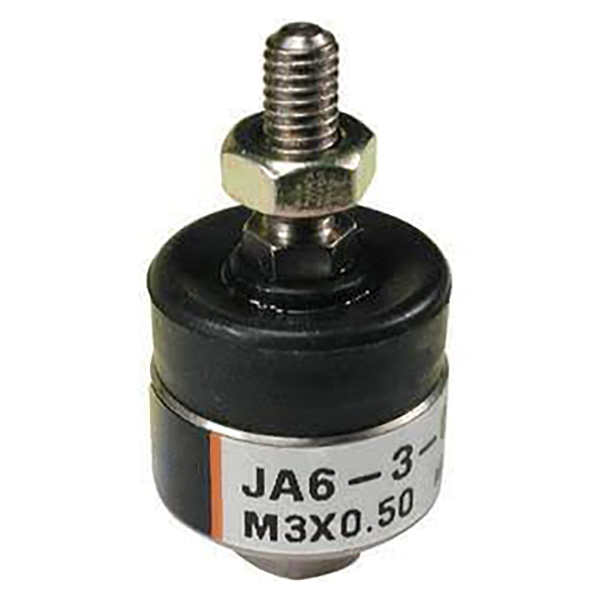

JA/JB/JC/JS سیریز فلوٹنگ جوائنٹ

سولہ جے اے / جے بی / جے سی / جے ایس سیریز فلوٹنگ جوائنٹ | ایس ایم سی مساوی نیومیٹک راڈ اینڈ کنیکٹر

برانڈ: SOLH by Richge Technology | ایس ایم سی معیاری فلوٹنگ جوائنٹ، براہ راست تبدیلی

1. پروڈکٹ کا جائزہ

  فلوٹنگ جوائنٹ سلنڈر پسٹن راڈ اور بوجھ کے درمیان لچکدار بیان کے طور پر کام کرتا ہے۔ اس کا بنیادی کام بڑھتی ہوئی غلط ترتیب اور متوازی غلطی کو جذب کرنا ہے۔ یہ پسٹن راڈ کو سائیڈ تھرسٹ سے بچاتا ہے، موڑنے، غیر معمولی پہننے اور جیمنگ کے خطرے کو کم کرتا ہے۔ یہ آٹومیشن مشینری کے لیے ایک معیاری ضروری لوازمات ہے۔

2. چار سیریز کی درجہ بندی اور اختلافات

3. جنرل تکنیکی وضاحتیں

   جھولنے کا زاویہ: JA/JB/JS کے لیے ±5°؛ منتخب کردہ JC ماڈلز ±10° تک

   قابل اجازت آفسیٹ: 0.5~1 ملی میٹر (JA)؛ 0.5 ملی میٹر (JB/JC/JS)

     • آپریٹنگ درجہ حرارت: -5~+70℃ (معیاری)؛ -10~+120℃ (سٹینلیس سٹیل JS)

     • تھریڈ سائز: M3/M4/M5/M6/M8/M10/M14/M18/M22، سلنڈر بور سے مماثل

     • ورکنگ پریشر: ≤1 ایم پی اے نیومیٹک کے لیے؛ ہیوی ڈیوٹی ہائیڈرولک ورژن کے لیے ≤3.5 MPa

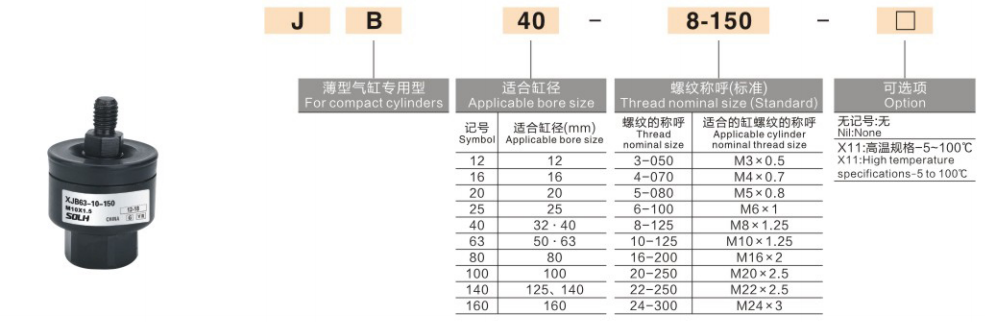

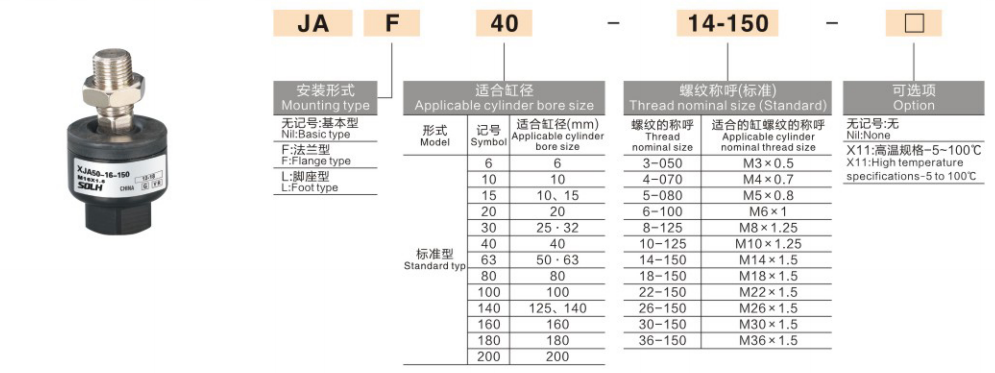

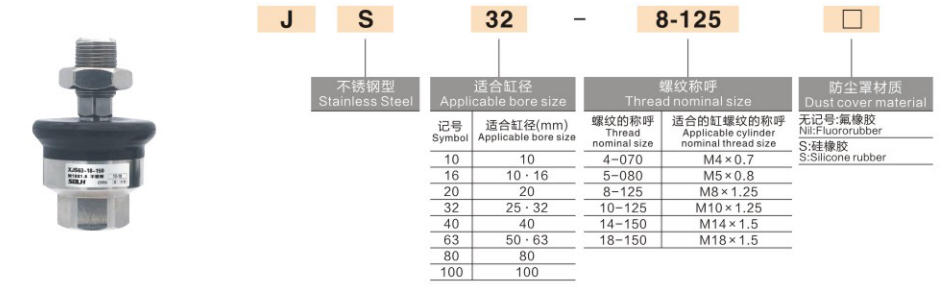

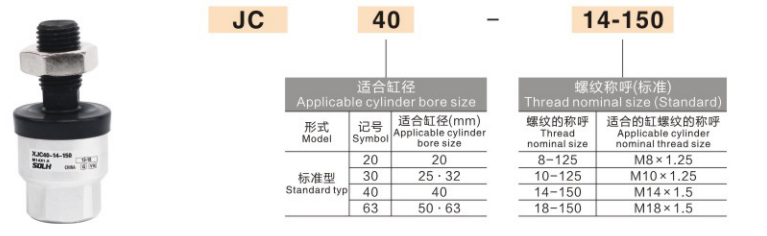

4. ماڈل کوڈ کی وضاحت اور مثالیں۔

  JA20-8-100/JB16-6-080 بطور حوالہ لیں:
  سابقہ ​​JAJB/JC/JS = سیریز کی قسم
  پہلا نمبر (20/16): مماثل سلنڈر بور Φ20 / Φ16
  دوسرا نمبر (86): پسٹن راڈ تھریڈ M8×1.25/M6×1.0
  لاحقہ (100080): بڑھتے ہوئے طول و عرض / راڈ کوڈ، معیاری مجموعی لمبائی کے مساوی

5. 3-مرحلہ انتخاب گائیڈ

  1۔ سلنڈر کی قسم کے مطابق سیریز منتخب کریں۔
     معیاری سلنڈر (SC  SI / CP96) → JA، عمومی ترجیح

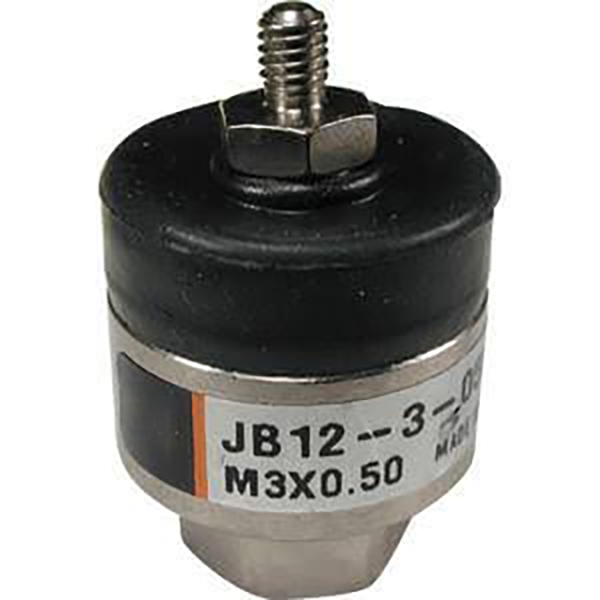

     پتلا سلنڈر (CQ2  CDQ2) → JB، کمپیکٹ اسپیس
     مائیکرو سلنڈر الٹرا ٹائٹ لے آؤٹ → JC الٹرا شارٹ
     خوراک طبی / گیلا / سنکنرن ماحول → JS سٹینلیس سٹیل

  2. دھاگے اور بور کے سائز کو میچ کریں۔
     پسٹن راڈ تھریڈ (M5  M8 / M10 وغیرہ) اور سلنڈر بور کی تصدیق کریں۔ نوٹ: مختلف برانڈز کے ایک ہی بور میں دھاگے کی خصوصیات مختلف ہو سکتی ہیں، ہمیشہ اصل سلنڈر ڈرائنگ کے خلاف تصدیق کریں۔

  3. لوڈ اور کام کرنے کی حالت کو میچ کریں۔
     معیاری نیومیٹک: معیاری سیریز ٹھیک ہے۔
     ہیوی لوڈ ہائیڈرولک: سرشار ہیوی ڈیوٹی فلوٹنگ جوائنٹ کا انتخاب کریں (عام JA نہیں)
     ہائی فریکوئنسی ریپروکیشن: طویل سروس کی زندگی کے لیے ڈسٹ کور ورژن کو ترجیح دیں۔

6. انسٹالیشن اور آپریشن نوٹس

     • پسٹن راڈ پر تھریڈنگ کرنے سے پہلے ڈسٹ ٹوپی کو ہٹا دیں، ٹوپی کو کچلنے سے بچنے کے لیے اسمبلی کے بعد دوبارہ انسٹال کریں۔

     • دھاگوں پر تھوڑی مقدار میں اینیروبک تھریڈ لاکر لگائیں۔ PTFE ٹیپ منع ہے؛ ملبہ گیند کے جوائنٹ کو جام کر سکتا ہے۔

     • مخصوص سخت ٹارک پر عمل کریں۔ زیادہ سختی گیند کے جوائنٹ کو لاک کر دیتی ہے اور فلوٹنگ فنکشن کو غیر فعال کر دیتی ہے۔

     • چسپاں کیے بغیر آزاد نقل و حرکت کی تصدیق کے لیے انسٹالیشن کے بعد دستی طور پر جھولیں۔

7. SOLH تبدیلی کا بیان

     SOLH JA/JB/JC/JS فلوٹنگ جوائنٹس مکمل طور پر SMC ماڈل کوڈنگ، طول و عرض اور کارکردگی کی تفصیلات کی پیروی کرتے ہیں۔ درآمد شدہ پرزوں کے لیے براہ راست ڈراپ ان متبادل، مسابقتی قیمتوں اور کم لیڈ ٹائم کے ساتھ، بڑے پیمانے پر سامان کی لاگت میں کمی کے لیے مثالی۔
