KS/KX سیریز کنڈا روٹری پش ان فٹنگز

SOLH KS / KX سیریز سوئول روٹری پش ان فٹنگز

برانڈ: SOLH by Richge Technology | 360° گھومنے والی نیومیٹک روٹری یونین

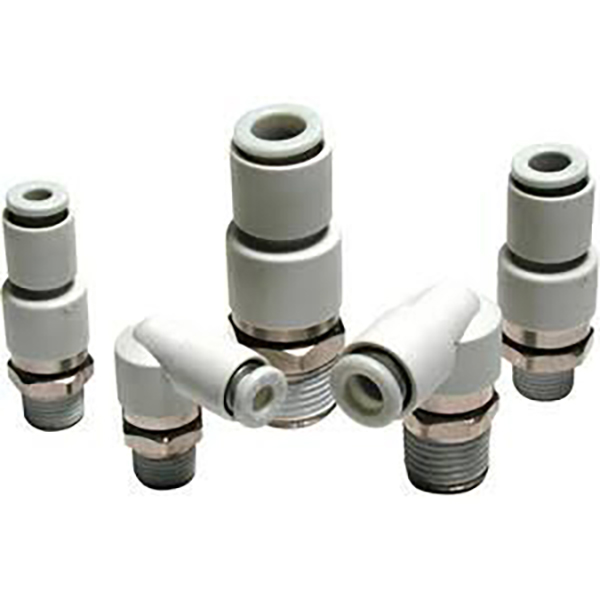

1. پروڈکٹ کا جائزہ

  KS/KX سیریز روٹری سوئول پش-اِن فٹنگز ہیں جو 360° مسلسل گردش اور دوہراتی ایپلی کیشنز جیسے روبوٹک مینیپلیٹر، روٹری ٹیبلز اور آکسیلیٹنگ سلنڈر اینڈز کے لیے ڈیزائن کی گئی ہیں۔ وہ حرکت کے دوران ہوا کے نلکے کو الجھنے، مروڑنے یا الگ ہونے سے روکتے ہیں۔

     • کے ایس = معیاری کنڈا قسم (سنگل بال بیئرنگ)

     • KX = تیز رفتار کنڈا قسم (دوہری بال بیرنگ)

2. بنیادی فرق: KS بمقابلہ KX

     • کے ایس معیاری قسم: سنگل بال بیئرنگ، کم ٹارک۔ زیادہ سے زیادہ رفتار: 500 rpm (φ4/φ6)، 400 rpm (φ8)، 300 rpm (φ10)، 250 rpm (φ12)۔ درمیانی کم رفتار دولن اور وقفے وقفے سے گردش کے لیے موزوں ہے۔

     • KX تیز رفتار قسم: دوہری بال بیرنگ، انتہائی کم ٹارک، ہموار گردش۔ زیادہ سے زیادہ رفتار: 1500 rpm (φ4/φ6)، 1200 rpm (φ8)، 1000 rpm (φ10/φ12)۔ مسلسل تیز رفتار گردش اور بار بار دولن کے لیے موزوں ہے۔

3. بنیادی خصوصیات

     • ✅ 360° مفت گردش: بلٹ ان بیئرنگ اسمبلی گھومنے والے سروں پر نلیاں کی گٹھائی اور مروڑ کو ختم کرتی ہے۔

     • ✅ کم گردشی ٹارک: صرف 0.006～0.5 MPa پر 0.022 N·m، حرکت محور پر کم سے کم اضافی بوجھ۔

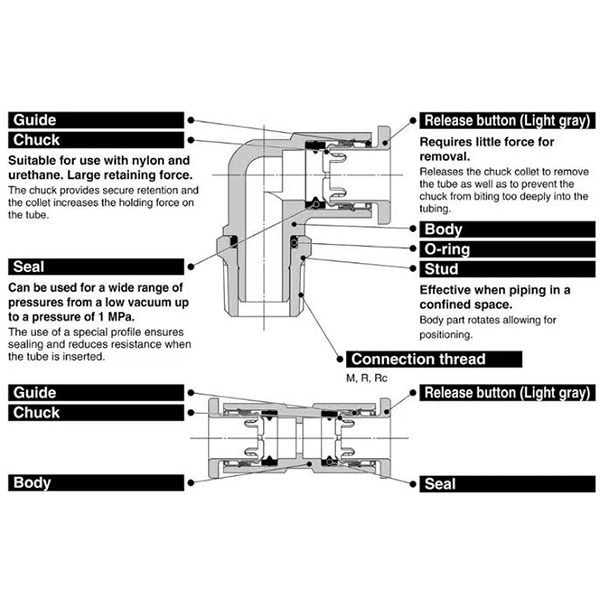

     • ✅ مخالف گردش اندرونی ساخت: نلیاں کو فٹنگ کے ساتھ گھومنے سے روکتا ہے اور ٹیوب کی سروس کی زندگی کو بڑھاتا ہے۔

     • ✅ تانبے سے پاک تعمیر: الیکٹرو لیس نکل چڑھانا، تانبے سے محدود ماحول میں قابل استعمال (سیمی کنڈکٹر، فوڈ پروسیسنگ، میڈیکل)۔

     • ✅ پش ٹو کنیکٹ: φ4/φ6/φ8/φ10/φ12 PU، نایلان اور نرم نایلان ٹیوبوں کے ساتھ ہم آہنگ۔ اندراج پر آٹو لاک، فوری ریلیز کے لیے کالر دبائیں۔

     • ✅ ویکیوم ہم آہنگ: −100 kPa ~ 1.0 MPa (معمولی موروثی رساو کی وجہ سے اہم ویکیوم ہولڈنگ کے لیے تجویز نہیں کیا گیا)۔

     • ✅ تھریڈ پری لیپت سیلنٹ (S لاحقہ): معیاری آپشن تنصیب کے دوران PTFE ٹیپ کی ضرورت نہیں ہے۔

4. ماڈل کا نام اور مثالیں۔

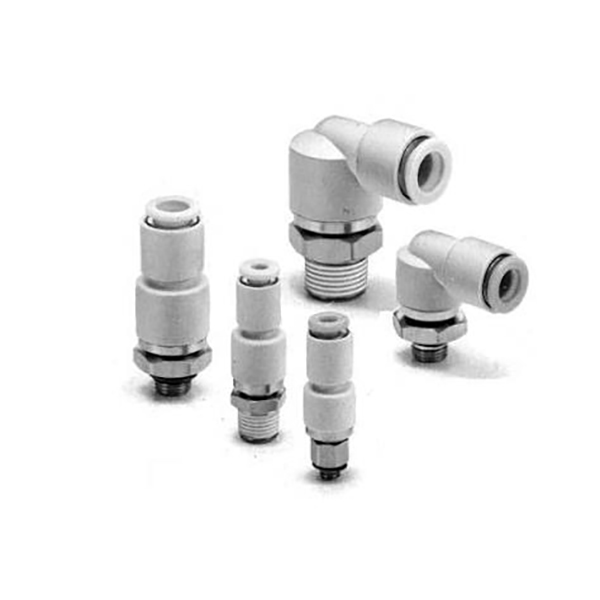

  کے ایس معیاری سیریز

     • کے ایسH06-02S: سیدھا (H)، φ6 ٹیوب، R1/4 تھریڈ، پری اپلائیڈ سیلنٹ (S)

     • کے ایسL08-01S: کہنی (L)، φ8 ٹیوب، R1/8 دھاگہ، پری اپلائیڈ سیلنٹ (S)

  KX تیز رفتار سیریز

     • KXH04-M5: سیدھا (H)، φ4 ٹیوب، M5×0.8 میٹرک تھریڈ

     • KXL10-03S: کہنی (L)، φ10 ٹیوب، R3/8 دھاگہ، پری اپلائیڈ سیلنٹ (S)

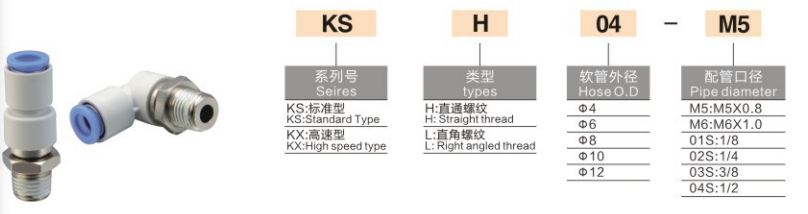

  نام دینے کا قاعدہ

5. تکنیکی وضاحتیں

عام پیرامیٹرز

گردشی ٹارک @ 0.5 MPa (N·m)

زیادہ سے زیادہ گھومنے کی رفتار (rpm)

6. درخواست کے منظرنامے۔

     1۔ روبوٹ کلائی / جوڑ: گھومنے والے روبوٹ اینڈ ایفیکٹرز پر نلیاں الجھنے سے روکیں۔

     2. روٹری انڈیکس ٹیبلز: تیز رفتار ٹرن ٹیبل کے لیے مسلسل 360° ہوا کی فراہمی۔

     3۔ دوغلی سلنڈر ختم ہوتا ہے: ایئر لائنوں پر گھومنے والے تناؤ کو چھوڑنے کے لیے راکر اور فلپ میکانزم۔

     4. عام آٹومیشن: نیومیٹک یونٹس جن میں متواتر دولن اور وقفے وقفے سے گردش ہوتی ہے۔

7. KS/KX بمقابلہ عام KQ پش ان فٹنگز

8. سلیکشن گائیڈ

     • کم رفتار دولن (≤500 rpm) →کے ایس، بہتر لاگت کی کارکردگی

     • مسلسل تیز رفتار گردش (>500 rpm) →KX, طویل سروس کی زندگی کے لئے دوہری اثر

     • تانبے سے پاک اور ویکیوم حساس ماحول → KS/KX کو ترجیح دیں۔
