برانڈ: SOLH by Richge Technology | KQ2T ٹی اینڈ کراس ون ٹچ نیومیٹک فٹنگز
 |
 |
 |
 |
 |
 |
 |
 |
KQ2T سیریز کا تعلق SOLH فل KQ2 نیومیٹک ون ٹچ فٹنگ فیملی سے ہے، جس میں 3-طرفہ اور 4 طرفہ ایئر پائپ لائن برانچنگ کے لیے ٹول فری کوئیک پلگ اینڈ پلے ڈیزائن موجود ہے۔ اس پروڈکٹ لائن میں ٹی ٹائپ ٹی اور کراس ٹائپ فور وے فٹنگز شامل ہیں، بشمول مساوی قطر، کم کرنے، مردانہ دھاگے (امپیریل/میٹرک) ورژنز کے مختلف نیومیٹک سرکٹ ڈائیورژن اور پائپ لائن کنکشن کے مطالبات کو پورا کرنے کے لیے۔
ذیلی ماڈل کی درجہ بندی:
KQ2T: ٹی قسم 3-پورٹ ٹی فٹنگ (برابر قطر / کم کرنے / بیرونی دھاگے کی قسم)

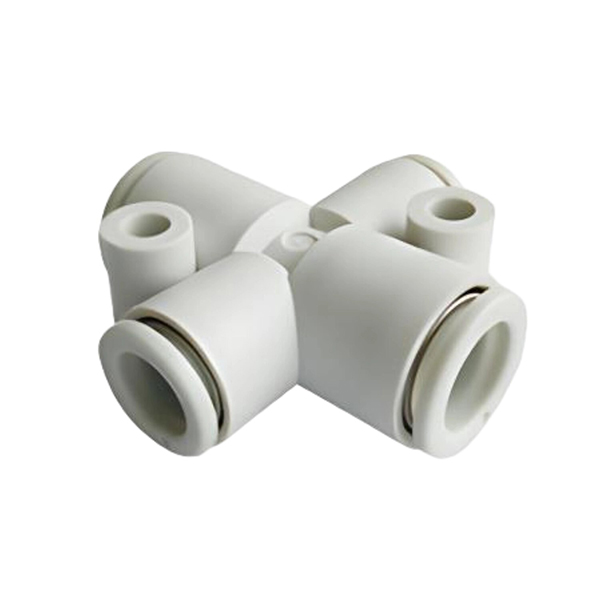

KQ2TW: کراس 4 طرفہ فٹنگ (تمام بندرگاہوں کے لیے مساوی قطر)
KQ2TX: کراس 4 وے فٹنگ (پہلی کم کرنے والی تفصیلات)
KQ2TY: کراس 4 وے فٹنگ (دوسرا کم کرنے والی تفصیلات)
بنیادی مواد اور کارکردگی: اعلی طاقت PBT پلاسٹک باڈی، سٹینلیس سٹیل برقرار رکھنے والے پنجے، NBR نائٹریل ربڑ کی مہر کی انگوٹھیاں۔ PU اور PA نایلان نیومیٹک ٹیوبوں کے ساتھ مکمل طور پر ہم آہنگ، ویکیوم نیگیٹو پریشر اور کمپریسڈ ایئر پازیٹو پریشر نیومیٹک سرکٹس دونوں کے لیے موزوں ہے، بڑے پیمانے پر خودکار آلات اور روبوٹک ایئر ڈسٹری بیوشن سسٹم میں استعمال ہوتے ہیں۔

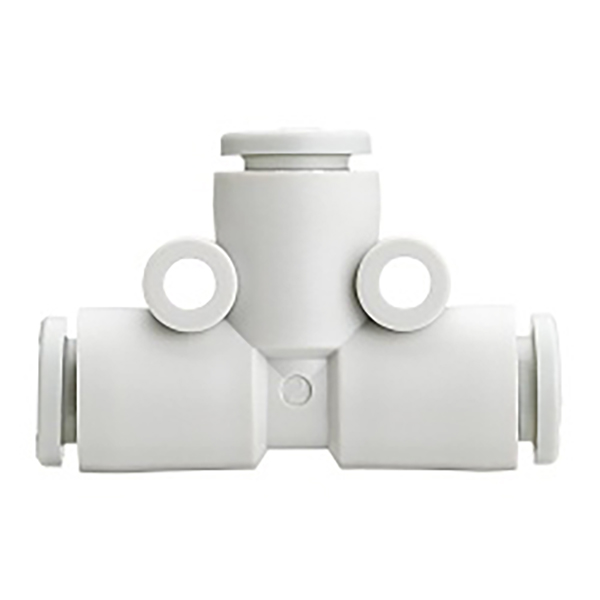

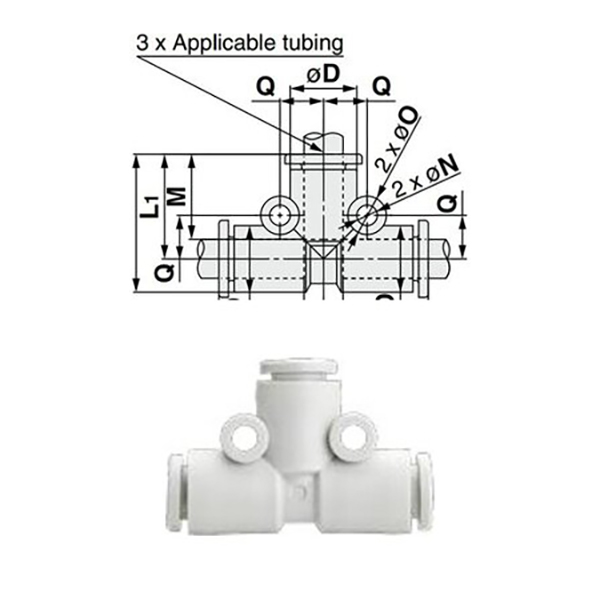

2.1 مساوی قطر والی ٹی (KQ2T□□-00، تھریڈ لیس 3-طریقہ ایک ہی سائز)
تین بندرگاہیں یکساں ٹیوب قطر کو اپناتی ہیں، دھاگے کا کوئی ڈیزائن نہیں، ایک ہی مخصوص نیومیٹک پائپ لائنوں کے مساوی ہوا کے موڑ کے لیے وقف ہے۔
|
ماڈل |
ٹیوب بیرونی قطر ΦD (ملی میٹر) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

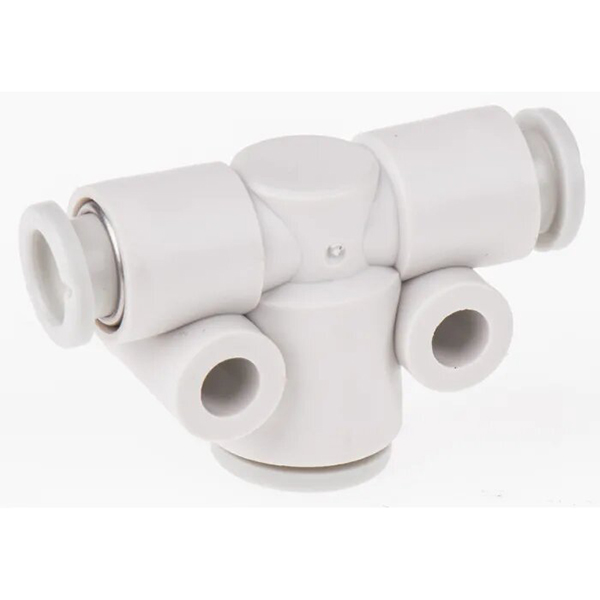

2.2 ٹی کو کم کرنا (KQ2T①-②، دوہری سائز پائپ لائن کی تبدیلی)
دونوں طرف کی بندرگاہیں ① قطر کو اپناتی ہیں، درمیانی اوپری بندرگاہ ② قطر کو اپناتی ہے، جو پائپ لائن کی تبدیلی اور مختلف کیلیبر نیومیٹک ٹیوبوں کے بہاؤ کی تقسیم کے لیے استعمال ہوتی ہے۔
|
ماڈل |
سائیڈ پورٹ ΦD ① (ملی میٹر) |
درمیانی بندرگاہ ΦD ② (ملی میٹر) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

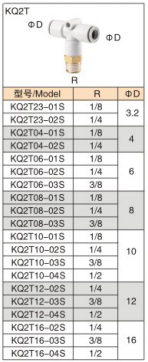

2.3 امپیریل آر ٹیپر میل تھریڈ ٹی
ٹیوب داخل کرنے کے لیے دونوں طرف کی بندرگاہیں، نیومیٹک والوز، سلنڈرز اور دیگر اجزاء کے ساتھ تھریڈڈ کنکشن کے لیے امپیریل آر ٹیپر میل تھریڈ کے ساتھ درمیانی بندرگاہ۔
|
ماڈل |
آر تھریڈ اسپیک |
ٹیوب بیرونی قطر ΦD (ملی میٹر) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

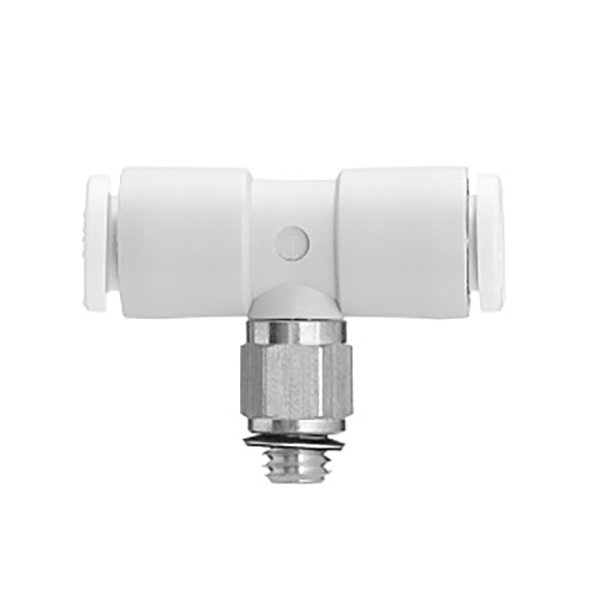

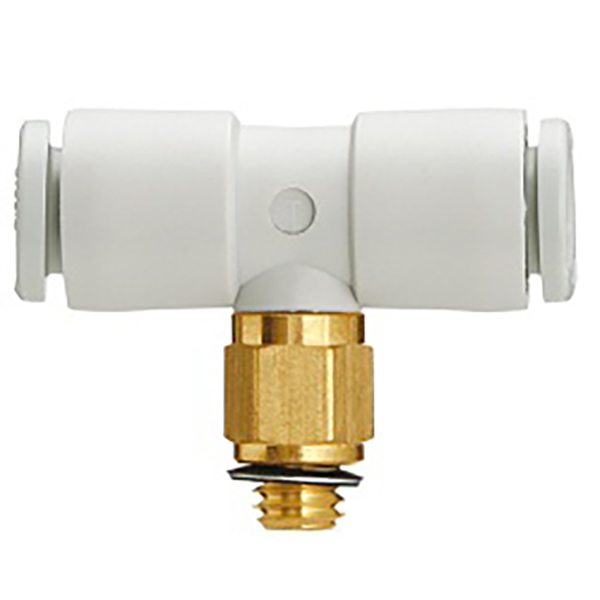

2.4 میٹرک فائن تھریڈ میل ٹی
ٹیوب داخل کرنے کے لیے دونوں طرف کی بندرگاہیں، میٹرک فائن مردانہ دھاگے کے ساتھ درمیانی بندرگاہ، چھوٹے نیومیٹک اجزاء کے لیے موزوں اور درست آٹومیشن آلات کی پائپنگ۔
|
ماڈل |
میٹرک تھریڈ اسپیک |
ٹیوب بیرونی قطر ΦD (ملی میٹر) |
|
KQ2T02-M3G |
M3×0.5 |
2 |
|
KQ2T02-M5 |
M5×0.8 |
2 |
|
KQ2T23-M3G |
M3×0.5 |
3.2 |
|
KQ2T23-M5 |
M5×0.8 |
3.2 |
|
KQ2T04-M3G |
M3×0.5 |
4 |
|
KQ2T04-M5 |
M5×0.8 |
4 |
|
KQ2T04-M6 |
M6×1.0 |
4 |
|
KQ2T06-M5 |
M5×0.8 |
6 |
|
KQ2T06-M6 |
M6×1.0 |
6 |

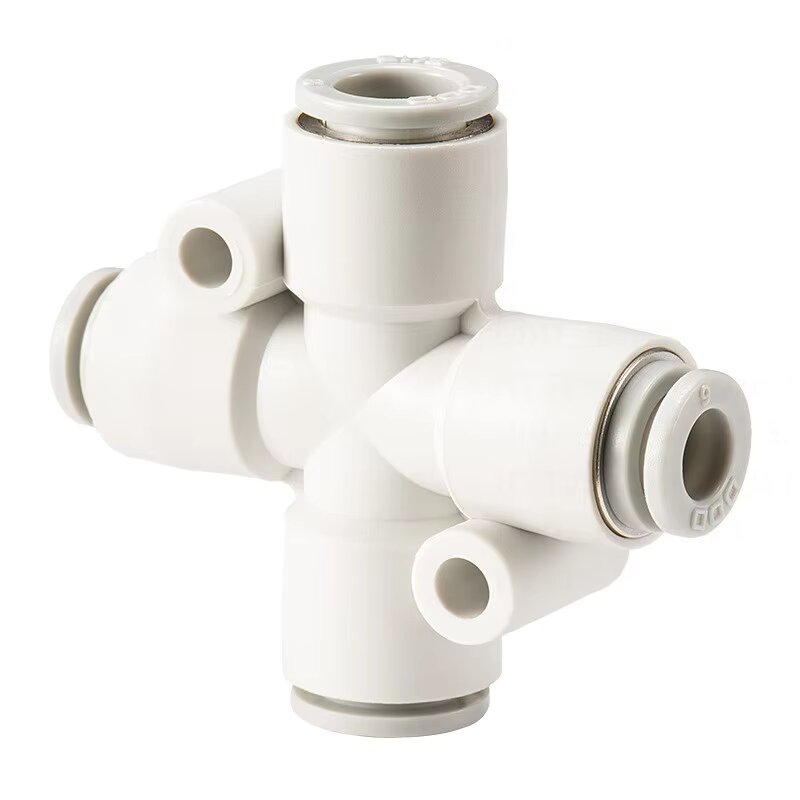

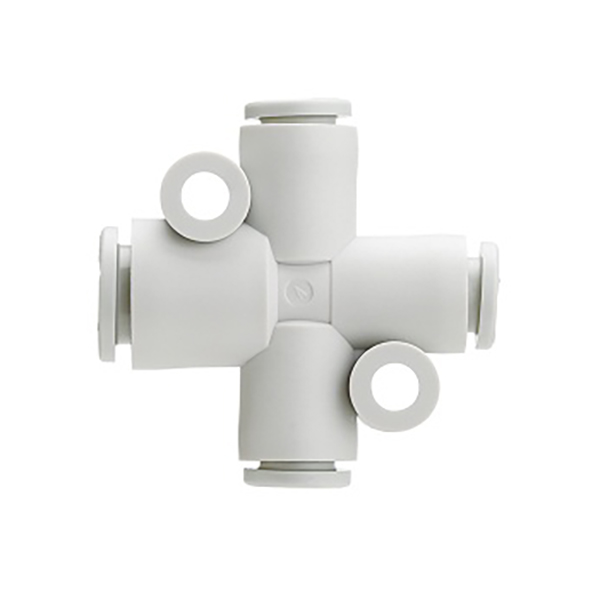

3.1 KQ2TW مساوی قطر کی کراس فٹنگ (4 پورٹس ایک ہی سائز)
|
ماڈل |
ٹیوب بیرونی قطر ΦD (ملی میٹر) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |
3.2 KQ2TX کراس فٹنگ کو کم کرنا (ٹائپ 1)
|
ماڈل |
پورٹ ΦD ① (ملی میٹر) |
پورٹ ΦD ② (ملی میٹر) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY کراس فٹنگ کو کم کرنا (قسم 2)
|
ماڈل |
پورٹ ΦD ① (ملی میٹر) |
پورٹ ΦD ② (ملی میٹر) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
آئٹم |
پیرامیٹر |
|
ہم آہنگ نلیاں |
پنجاب یونیورسٹی ٹیوب، پی اے نایلان نیومیٹک ٹیوب |
|
ورکنگ پریشر کی حد |
-100kPa (ویکیوم) ~ 1.0MPa (مثبت دباؤ) |
|
آپریٹنگ درجہ حرارت |
0℃ ~ 60℃ |
|
کنکشن کا طریقہ |
ایک ٹچ پش ان؛ ٹیوبنگ کو الگ کرنے کے لیے ریلیز کی انگوٹی کو دبائیں۔ |
|
بنیادی مواد |
پی بی ٹی باڈی، سٹینلیس سٹیل کا پنجہ، این بی آر ربڑ کی مہر |
• خودکار پیداواری آلات کے لیے ایئر سورس برانچنگ اور پائپ لائن ڈائیورژن
• روبوٹک ہتھیاروں اور ویکیوم سکشن کپ کے نظام کے لیے نیومیٹک سرکٹ کی تقسیم
• سلنڈر نیومیٹک کنٹرول لوپس کے لیے ملٹی وے ایئر ڈسٹری بیوشن
• کمپیکٹ پائپ لائن کنکشن اور صحت سے متعلق نیومیٹک نظام کے لیے قطر کی تبدیلی
• مساوی قطر ٹی: مکمل طور پر مستقل ٹیوب قطر کے ساتھ 3 طرفہ پائپ لائنوں کے لیے KQ2Txx-00 کا انتخاب کریں
• ٹی کو کم کرنا: ایک ہی طرف قطر اور مختلف درمیانی قطر والی پائپ لائنوں کے لیے KQ2T①-② کا انتخاب کریں
• تھریڈڈ ٹی: والوز اور سلنڈروں کے ساتھ تھریڈڈ کنکشن کے لیے KQ2Txx-01S (امپیریل) / M سیریز (میٹرک) کا انتخاب کریں
• 4 وے کراس ڈسٹری بیوشن: ان منظرناموں کے لیے KQ2TW/TX/TY سیریز کا انتخاب کریں جن میں چار طرفہ پائپ لائن برانچنگ کی ضرورت ہوتی ہے
