KQ2Z سیریز برانچ یونیورسل مرد کہنی

SOLH KQ2Z ملٹی پورٹ مینی فولڈ پش ان فٹنگز، SMC KQ2Z مساوی نیومیٹک اسپلٹر۔ چار ذیلی قسمیں: 1-ان-2، اسٹیک ایبل KQ2ZF، 1-in-4 KQ2ZD اور 1-in-6 KQ2ZT۔ نکل چڑھایا پیتل کے دھاگے کے ساتھ PBT باڈی، ویکیوم اور مثبت پریشر سرکٹس کے لیے PU/PA ٹیوبوں کے ساتھ ہم آہنگ۔ Richge ٹیکنالوجی آٹومیشن ایئر ڈسٹری بیوشن کے لیے مستحکم اسٹاک اور قابل اعتماد مینوفیکچرنگ پیش کرتی ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

KQ2Z سیریز ملٹی پورٹ مینی فولڈ پش ان فٹنگز | SMC KQ2Z مساوی نیومیٹک سپلٹرز

برانڈ: SOLH by Richge Technology | KQ2Z ملٹی آؤٹ لیٹ نیومیٹک مینی فولڈ ون ٹچ فٹنگز

1. پروڈکٹ کا جائزہ

KQ2Z سیریز کا تعلق SOLH KQ2 نیومیٹک ون ٹچ فٹنگ فیملی سے ہے۔ یہ مردانہ تھریڈ ملٹی برانچ مینی فولڈ فٹنگ ہے، جس میں سنگل ایئر انلیٹ اور متعدد بیک وقت ٹیوب آؤٹ لیٹس شامل ہیں۔ نیومیٹک سسٹمز میں سنٹرلائزڈ ہوا کی تقسیم کے لیے استعمال ہونے والے ٹول فری نلیاں ڈالنے اور ہٹانے کے لیے پش ٹو کنیکٹ ڈیزائن۔ چار ذیلی ماڈل دستیاب ہیں:

KQ2Z: 1-ان 2-آؤٹ ڈوئل پورٹ، بیرونی ہیکس ماؤنٹنگ
KQ2ZF: 1-ان 2-آؤٹ اسٹیک ایبل مینی فولڈ، اوپری Rc زنانہ دھاگہ اضافی کئی گنا جھرنے کے لیے
KQ2ZD: 1-ان 4-آؤٹ چار طرفہ شاخ کئی گنا
KQ2ZT: 1-ان 6-آؤٹ چھ طرفہ شاخ کئی گنا

بنیادی فوائد: تنصیب کی جگہ کو بچانے کے لیے کومپیکٹ کئی گنا ڈیزائن۔ نکل چڑھایا پیتل کے دھاگے کے ساتھ PBT باڈی۔ PU / PA نیومیٹک نلیاں کے ساتھ ہم آہنگ، مثبت دباؤ اور ویکیوم سرکٹس دونوں کے لیے کام کرتا ہے۔ اصل SMC KQ2Z فٹنگز کے لیے براہ راست ڈراپ ان متبادل۔

2. ماڈل کوڈ کی وضاحت

فارمیٹ: KQ2Z □□ - □□S

KQ2Z: ملٹی پورٹ برانچ مینی فولڈ فٹنگ کے لیے سیریز کوڈ
□□: ٹیوب کا بیرونی قطر ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

لاحقہ:

01S02S/03S/04S: امپیریل R میل ٹیپر تھریڈ (1/8"1/4"3/8"1/2")
M5: میٹرک مردانہ دھاگہ M5×0.8

KQ2ZF: اسٹیک ایبل ورژن، نچلا R مردانہ دھاگہ + اوپری Rc خاتون دھاگہ۔ آؤٹ لیٹ کی مقدار کو بڑھانے کے لیے ایک سے زیادہ KQ2ZF کو اینڈ ٹو اینڈ منسلک کیا جا سکتا ہے۔

3. مکمل ماڈل کی فہرست

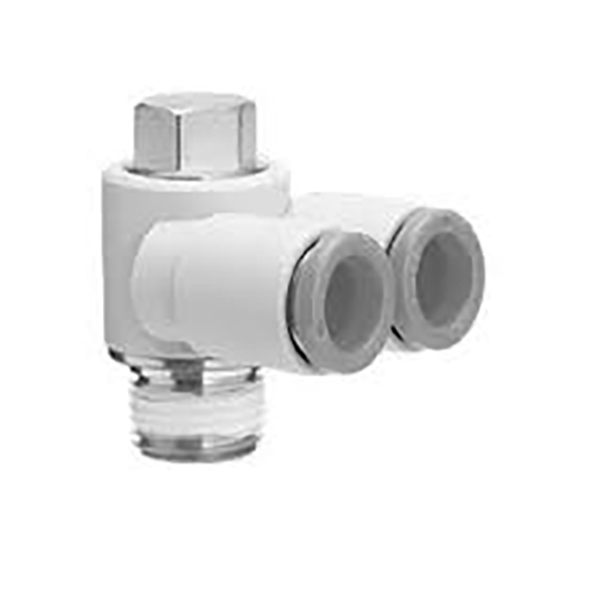

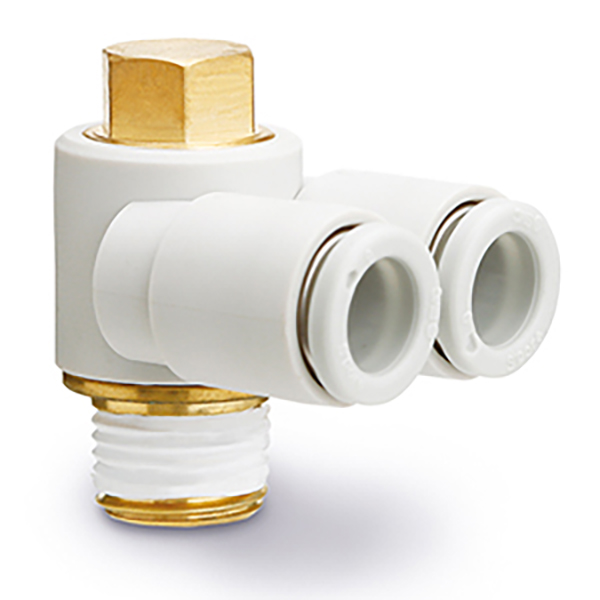

3.1 KQ2Z (1-in 2-out، External Hex Mount)

ماڈل	مردانہ تھریڈ آر	ٹیوب ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0.8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

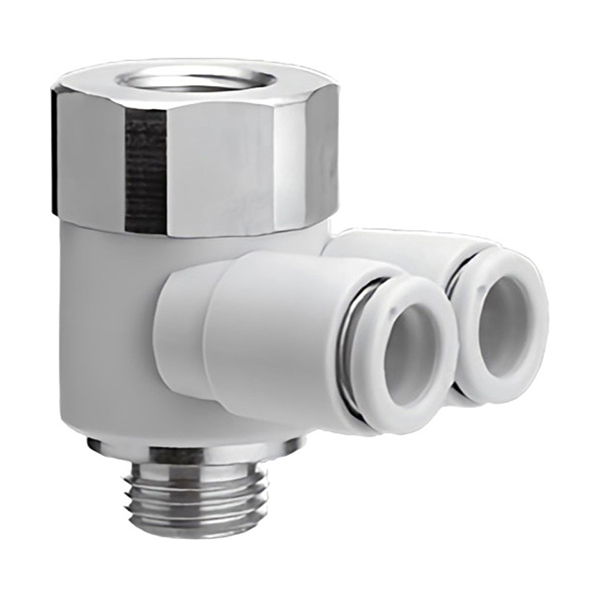

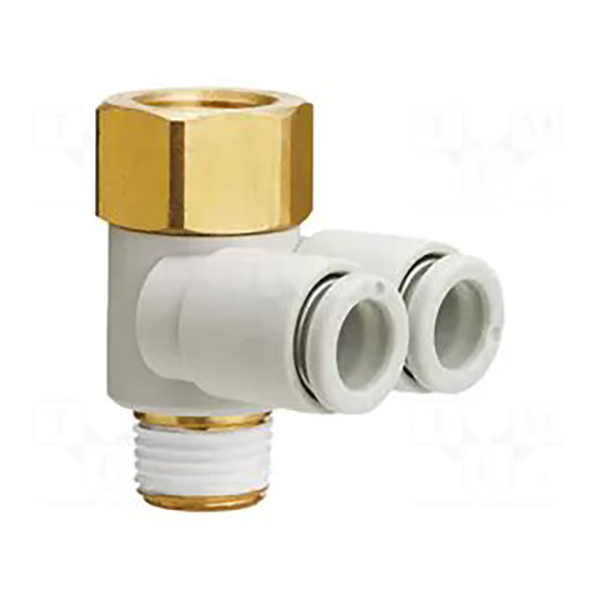

3.2 KQ2ZF (1-in 2-out Stackable Type, R + Rc تھریڈ)

ماڈل	R/Rc تھریڈ	ٹیوب ΦD
KQ2ZF04-M5	M5×0.8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

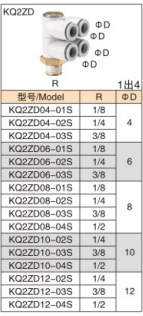

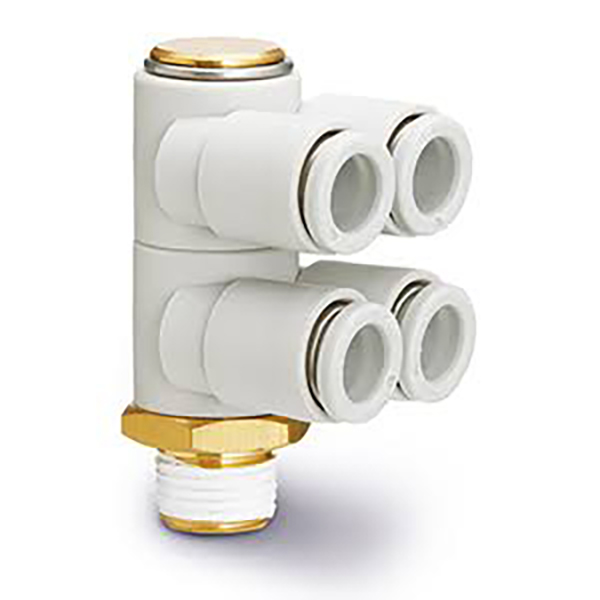

3.3 KQ2ZD (1-ان 4-آؤٹ)

ماڈل	مردانہ تھریڈ آر	ٹیوب ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

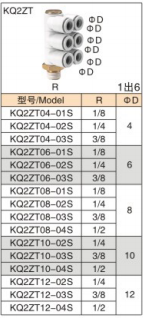

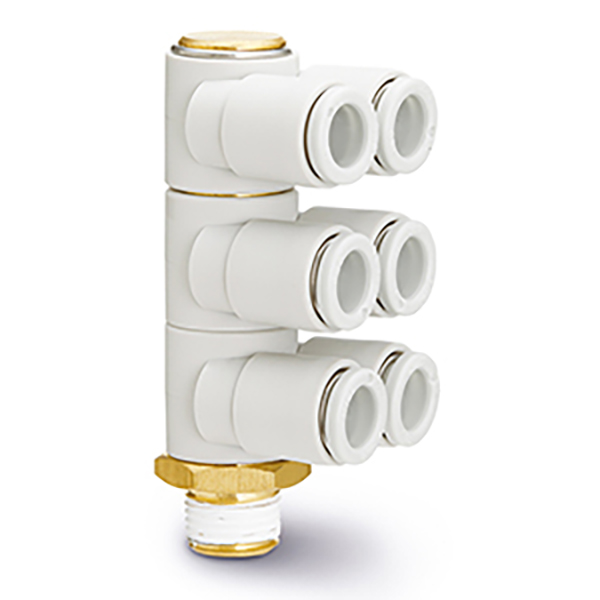

3.4 KQ2ZT (1-in 6-out)

ماڈل	مردانہ تھریڈ آر	ٹیوب ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. مواد اور تکنیکی تفصیلات

آئٹم	پیرامیٹر
جسمانی مواد	پی بی ٹی انجینئرنگ پلاسٹک، اعلی طاقت اور اثر مزاحمت
دھاگے کا جزو	نکل چڑھایا پیتل، زنگ مخالف اور سنکنرن مزاحم
مہر کی انگوٹھی	این بی آر نائٹریل ربڑ
ہم آہنگ نلیاں	پنجاب یونیورسٹی ٹیوب، پی اے نایلان نیومیٹک ٹیوب
ورکنگ پریشر	0~1.0MPa، ویکیوم منفی دباؤ کے لیے قابل اطلاق
آپریٹنگ درجہ حرارت	-20℃ ~ +60℃
کنکشن کا طریقہ	پش ان فٹنگ؛ نلیاں ڈالنے / ہٹانے کے لیے پریس ریلیز کی انگوٹھی

5. درخواست کے منظرنامے۔

• آٹومیشن مشینری، روبوٹک سکشن کپ اری: سنگل ایئر سورس ملٹی پاتھ ڈسٹری بیوشن، روایتی کئی گنا بلاکس کو تبدیل کریں اور انسٹالیشن فٹ پرنٹ کو محفوظ کریں

• متعدد سلنڈروں کے لیے مطابقت پذیر ہوا کی فراہمی، کمپیکٹ والو جزیروں کے ارد گرد مرکزی پائپنگ

• KQ2ZF کو ڈیمانڈ پر آؤٹ لیٹ کی مقدار بڑھانے کے لیے سیریز میں اسٹیک کیا جا سکتا ہے، لچکدار کئی گنا اسمبلی

• امپورٹ متبادل، SMC KQ2Z سیریز مینی فولڈ فٹنگز کے لیے ڈراپ ان متبادل

6. انسٹالیشن نوٹس

• ٹیوب کے سرے کو عمودی طور پر فلیٹ کاٹیں، قابل بھروسہ سگ ماہی کے لیے نلیاں مکمل طور پر فٹنگ نیچے میں داخل کریں۔

• مردانہ دھاگوں پر تھوڑی مقدار میں PTFE ٹیپ لپیٹیں، پلاسٹک کی باڈی کو پھٹنے سے بچنے کے لیے اعتدال سے سخت ٹارک لگائیں۔

• ٹیوب ہٹانا: سفید ریلیز کی انگوٹھی کو دبائیں اور ٹیوب کو بیک وقت باہر کی طرف کھینچیں۔

• cascaded KQ2ZF ایپلی کیشن کے لیے، تھریڈ سیلنگ کی ضمانت دیں۔ ملٹی اسٹیج اسٹیکنگ کے بعد ریٹیڈ پریشر سے تجاوز نہ کریں۔
