KQ2Y سیریز مرد رن ٹی پش ان فٹنگ

SOLH KQ2Y سیریز مرد رن ٹی پش ان فٹنگ | سروس ٹی نیومیٹک کنیکٹر

برانڈ: SOLH by Richge Technology | SMC KQ2Y مساوی مرد رن ٹی (سروس ٹی) ون ٹچ فٹنگ

1. پروڈکٹ کا جائزہ

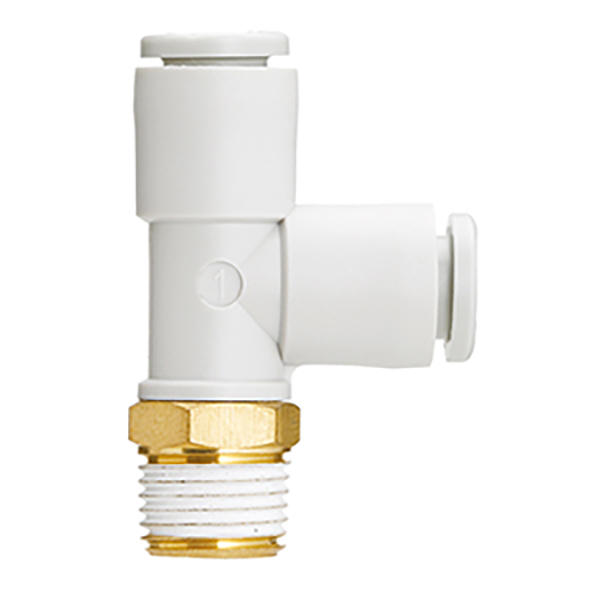

     KQ2Y SOLH KQ2 ون ٹچ فٹنگ سیریز کی میل رن ٹی (عام طور پر سروس ٹی کے نام سے جانا جاتا ہے) ہے۔ اس کی بنیادی ترتیب ہے۔1 مردانہ دھاگہ انلیٹ + 2 مساوی قطر کے پش ان آؤٹ لیٹس. یہ مین تھریڈڈ پورٹ سے براہ راست دو ایئر ٹیوبوں کو برانچ کرتا ہے اور نیومیٹک سسٹمز میں سب سے زیادہ استعمال ہونے والی برانچ فٹنگز میں سے ایک ہے۔

2. ماڈل نام کے اصول

  ماڈل کی خرابی کی مثال:KQ2Y06-01AS
     KQ2: KQ2 سیریز کی دوسری نسل کی پش ان فٹنگ (وائٹ باڈی)
     Y: رن ٹی، مردانہ تھریڈ ٹی قسم کی ٹی (1 تھریڈڈ انلیٹ، 2 پش ان آؤٹ لیٹس)
     06: پش ان آؤٹ لیٹس کے لیے نلیاں کا بیرونی قطر: φ6mm
     01: مردانہ دھاگے کی تفصیلات (R18؛ میٹرک M3/M5/M6)
     A: بار بار اسمبلی اور جدا کرنے کے لئے گسکیٹ مہر؛ S: پہلے سے لاگو تھریڈ سیلنٹ، دوبارہ قابل استعمال نہیں؛ N: نکل چڑھایا سنکنرن مزاحم

  مثال:KQ2Y04-M5A → M5 مردانہ تھریڈ انلیٹ، ڈوئل φ4 ملی میٹر پش ان آؤٹ لیٹس، گسکیٹ سیل۔

3. ساخت اور بنیادی خصوصیات

  3.1 T-Type Structure (1 In, 2 Out)

     • داخل: مردانہ دھاگہ (میٹرک ایم / امپیریل آر)، والوز، ایئر سلنڈرز اور مین پائپ لائنوں سے جوڑتا ہے

     • آؤٹ لیٹس: PU / نایلان نلیاں، ٹول فری کنکشن کے لیے 2 مساوی قطر کی پش ان پورٹس

     • تھریڈ اینڈ سپورٹ کرتا ہے۔360° گردش. نلیاں پر گھومنے والے تناؤ کو ختم کرنے کے لئے چڑھنے کے بعد واقفیت کو آزادانہ طور پر ایڈجسٹ کیا جاسکتا ہے۔

  3.2 کلیدی فوائد

     • سروس دوستانہ ڈیزائن: اہم نلیاں کاٹنے کی ضرورت نہیں ہے۔ آسان سرکٹ کے اضافے اور دیکھ بھال کے لیے براہ راست تھریڈڈ پورٹ سے برانچ کریں۔

     • کمپیکٹ اور ہلکا پھلکا: PBT پلاسٹک باڈی + نکل چڑھایا پیتل کا دھاگہ، چھوٹے فٹ پرنٹ اور کم وزن۔

     • ویکیوم ہم آہنگ: -100kPa ویکیوم سے 1.0MPa مثبت دباؤ تک کام کرتا ہے، ویکیوم سرکٹس کے لیے موزوں ہے۔

     • اعلی سگ ماہی کی کارکردگی: NBR سگ ماہی کی انگوٹی. قسم A گسکیٹ بار بار جدا کرنے کی اجازت دیتا ہے۔ ٹائپ ایس پری لیپت سیلنٹ رساو کو روکتا ہے۔

     • آسان ٹیوب کی رہائی: گول ریلیز بٹن۔ ٹیوب کی بیرونی دیوار کو نقصان پہنچائے بغیر نلیاں ہٹانے کے لیے دبائیں۔

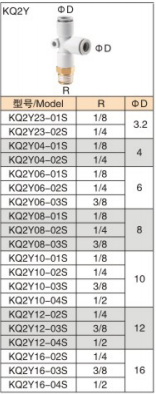

4. ماڈل اور تفصیلات کی فہرست

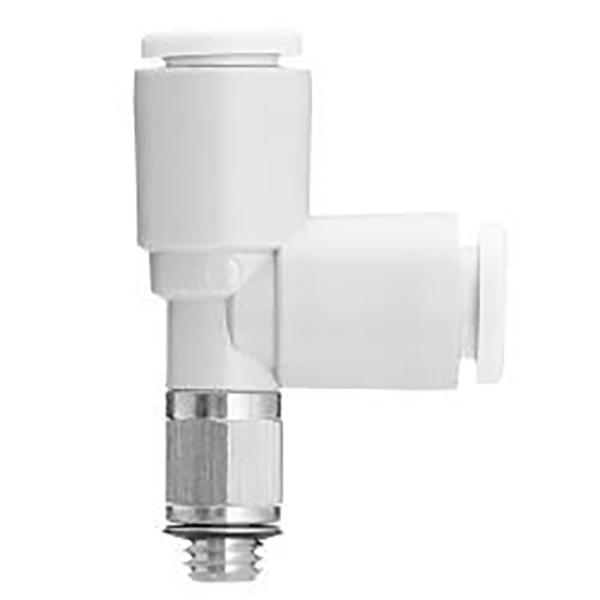

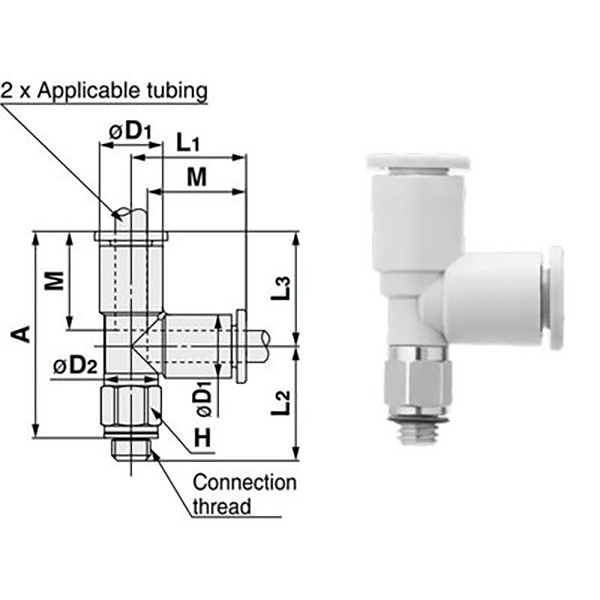

  4.1 میٹرک تھریڈ (M3/M5/M6)

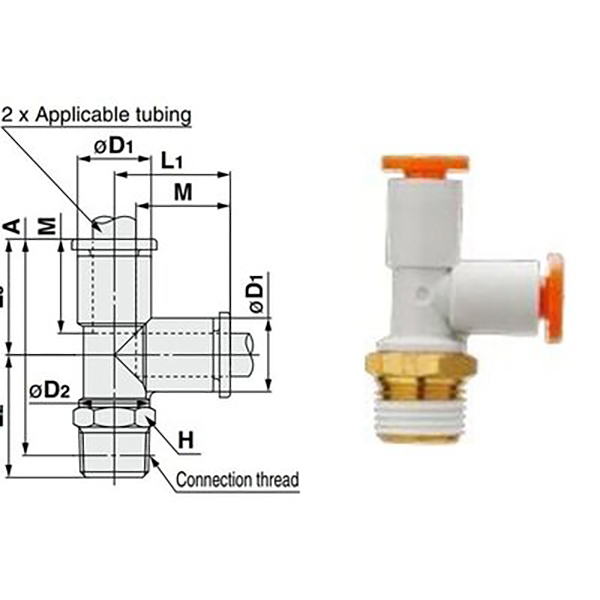

  4.2 امپیریل پائپ تھریڈ (R1/8 ~ R1/2، صنعت کا معیار)

5. عمومی تکنیکی تفصیلات (KQ2 سیریز معیاری)

6. انتخاب کا موازنہ: KQ2Y بمقابلہ KQ2D بمقابلہ KQ2T

7. انتخاب اور تنصیب کے رہنما خطوط

  سلیکشن گائیڈ

     • solenoid والو / سلنڈر مردانہ تھریڈ پورٹ سے برانچ → KQ2Y (جیسے KQ2Y06-01AS)

     • درمیانی نلیاں میں 1 سے 2 تقسیم، کم شور کی ضرورت → KQ2D

     • معیاری دائیں زاویہ تقسیم، لاگت کے لحاظ سے حساس پروجیکٹ → KQ2T

  انسٹالیشن نوٹس

     • burrs کے بغیر فلیٹ نلیاں کاٹ دیں۔ نلیاں مکمل طور پر داخل کریں جب تک کہ آپ کو ہوا کے رساو سے بچنے کے لیے ایک کلک کی آواز نہ آئے۔

     • قسم A (گسکیٹ) کو بار بار جدا کیا جا سکتا ہے۔ قسم S (پری لیپت سیلنٹ) کو جدا کرنے کے بعد دوبارہ سیل کرنے کی ضرورت ہے۔

     • ویکیوم ایپلی کیشنز کے لیے، مستحکم ویکیوم لیول کو برقرار رکھنے کے لیے NBR مہر کے ساتھ ٹائپ A کو منتخب کریں۔

8. عام ایپلی کیشنز

     • Solenoid والو آؤٹ لیٹ برانچنگ: KQ2Y06-01AS دو ایئر سلنڈروں کی فراہمی کے لیے 5/2 طرفہ سولینائڈ والو کے R1/8 پورٹ پر نصب ہے۔

     • سنکرونائزڈ سلنڈر کنٹرول: KQ2Y08-02AS مین R1/4 تھریڈڈ پورٹ پر دو φ8 ٹیوبوں میں ڈوئل سلنڈر سنکرونس ایکٹیویشن کے لیے تقسیم ہونے کے لیے۔

     • ویکیوم سرکٹ ریٹروفٹ: ویکیوم جنریٹر مین تھریڈ پورٹ سے ویکیوم سکشن کپ تک برانچ، دیکھ بھال اور ترمیم کے لیے آسان۔
