KQ2W سیریز میں توسیع شدہ مردانہ تھریڈ پش ان ایبو

SOLH KQ2W سیریز 90° توسیع شدہ مردانہ تھریڈ پش ان ایبو، SMC KQ2W مساوی نیومیٹک فٹنگ۔ توسیعی اسٹیم ڈیزائن سلنڈرز اور ویکیوم سرکٹس کے لیے مکینیکل مداخلت کو حل کرتا ہے۔ PBT باڈی + نکل چڑھایا پیتل کا دھاگہ، PU/PA ٹیوب کو سپورٹ کرتا ہے۔ آٹومیشن نیومیٹک ٹیوبنگ پروجیکٹس کے لیے مستحکم اسٹاک اور قابل اعتماد پیداوار کے ساتھ Richge ٹیکنالوجی۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

SOLH KQ2W سیریز 90° توسیع شدہ مردانہ تھریڈ پش ان ایبو | SMC KQ2W مساوی نیومیٹک فٹنگ

برانڈ: SOLH by Richge Technology | KQ2W توسیع شدہ L-Type One-Tech Elbow

1. پروڈکٹ کا جائزہ

KQ2W سیریز SOLH KQ2 نیومیٹک فٹنگ فیملی کے اندر ایل قسم کی توسیع شدہ اسٹیم پش ان ایبو ہے۔ 90° دائیں زاویہ کی تعمیر۔ ایک سرے کا مردانہ دھاگہ (امپیریل آر ٹیپر تھریڈ / میٹرک ایم فائن تھریڈ)، دوسرا سرا PU/PA نیومیٹک نلیاں داخل کرنے کے لیے۔ اس سیریز میں غیر کم کرنے والا توسیعی ورژن KQ2Wxx-99 بھی شامل ہے، پائپ لائن کو لمبا کرنے اور رکاوٹ سے بچنے کے لیے ٹیوب کنکشن کے دونوں سرے۔

بنیادی فائدہ: توسیعی اسٹیم ڈیزائن تنصیب کی جگہ کی رکاوٹوں اور میکانکی مداخلت کو دور کرتا ہے۔ ایک ٹچ ڈھانچہ، ٹول فری ٹیوب داخل کرنا اور ہٹانا۔ پلاسٹک باڈی + براس تھریڈڈ سیکشن، اینٹی ایجنگ، نیومیٹک اور ویکیوم سرکٹس کے ساتھ ہم آہنگ۔ بیرون ملک منصوبوں کے لیے SMC KQ2W سیریز کا براہ راست درآمدی متبادل۔

2. ماڈل کوڈ کی وضاحت

فارمیٹ: KQ2W □□ - □□S

KQ2W: ایل قسم کی توسیع شدہ کہنی کے لیے سیریز کوڈ

□□: ٹیوب کا بیرونی قطر ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

لاحقہ:01S02S/03S/04S: امپیریل R مردانہ دھاگہ (1/8"1/4"3/8"1/2")

M3GM5: میٹرک مردانہ دھاگہ M3×0.5 / M5×0.8
-99: غیر کم کرنے والا توسیعی ورژن، دونوں سروں پر ایک ہی قطر کا ٹیوب کنکشن، کوئی دھاگہ نہیں

3. کلیدی تکنیکی وضاحتیں اور مواد

آئٹم	پیرامیٹر
جسمانی مواد	PBT انجینئرنگ پلاسٹک، اعلی اثر مزاحمت
تھریڈ سیکشن	زنگ کی روک تھام کے لیے نکل چڑھانا کے ساتھ پیتل
مہر کا مواد	این بی آر نائٹریل ربڑ
ہم آہنگ نلیاں	پنجاب یونیورسٹی ٹیوب، پی اے نایلان نیومیٹک ٹیوب
ورکنگ پریشر	0~1.0MPa، ویکیوم کے لیے قابل اطلاق
آپریٹنگ درجہ حرارت	-20℃ ~ +60℃
کنکشن کا طریقہ	پش ان؛ ٹیوب ڈالنے یا الگ کرنے کے لیے پریس ریلیز کی انگوٹھی

4. مکمل ماڈل کی فہرست

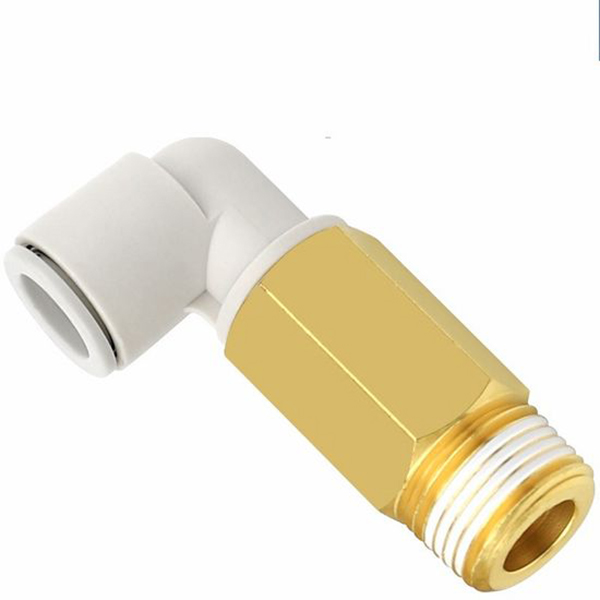

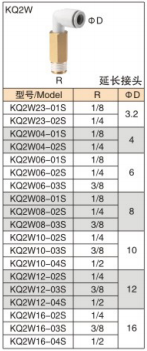

4.1 امپیریل آر تھریڈ ورژن (براس میل تھریڈ)

ماڈل	مردانہ تھریڈ آر	ٹیوب ΦD
KQ2W23-01S	R1/8	3.2
KQ2W23-02S	R1/4	3.2
KQ2W04-01S	R1/8	4
KQ2W04-02S	R1/4	4
KQ2W06-01S	R1/8	6
KQ2W06-02S	R1/4	6
KQ2W06-03S	R3/8	6
KQ2W08-01S	R1/8	8
KQ2W08-02S	R1/4	8
KQ2W08-03S	R3/8	8
KQ2W10-02S	R1/4	10
KQ2W10-03S	R3/8	10
KQ2W10-04S	R1/2	10
KQ2W12-02S	R1/4	12
KQ2W12-03S	R3/8	12
KQ2W12-04S	R1/2	12
KQ2W16-02S	R1/4	16
KQ2W16-03S	R3/8	16
KQ2W16-04S	R1/2	16

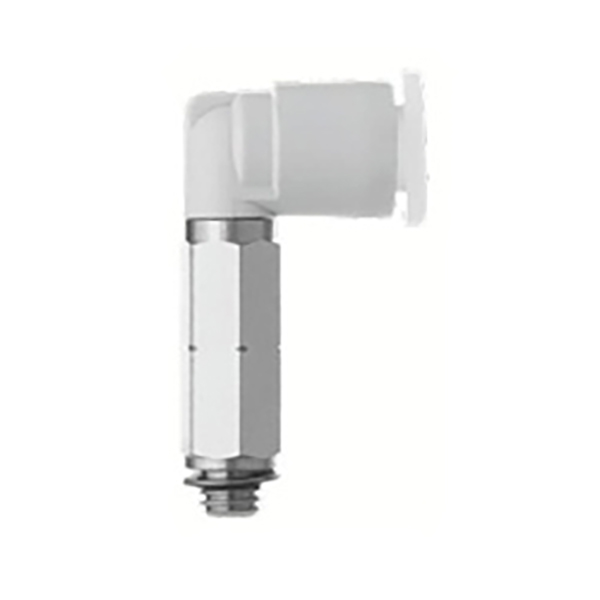

4.2 میٹرک ایم تھریڈ ورژن

ماڈل	مردانہ دھاگہ	ٹیوب ΦD
KQ2W02-M3G	M3×0.5	2
KQ2W02-M5	M5×0.8	2
KQ2W23-M3G	M3×0.5	3.2
KQ2W23-M5	M5×0.8	3.2
KQ2W04-M3G	M3×0.5	4
KQ2W04-M5	M5×0.8	4
KQ2W06-M5	M5×0.8	6

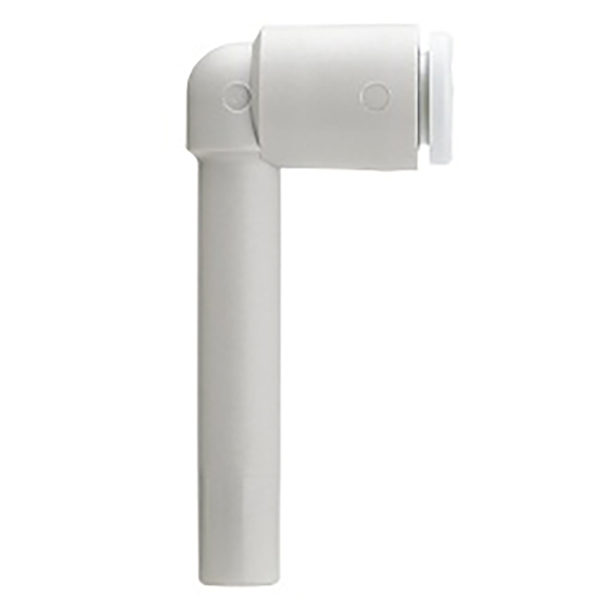

4.3 غیر کم کرنے والا توسیعی ورژن (ٹیوب ٹو ٹیوب، کوئی دھاگہ نہیں)

ماڈل	پورٹ 1 ΦD	پورٹ 2 ΦD
KQ2W23-99	3.2	3.2
KQ2W04-99	4	4
KQ2W06-99	6	6
KQ2W08-99	8	8
KQ2W10-99	10	10
KQ2W12-99	12	12

5. درخواست کے منظرنامے۔

• سلنڈرز، ویکیوم جنریٹرز اور سولینائیڈ والوز کے لیے مکینیکل مداخلت سے گریز کریں۔ پائپ لائن کی سمت کو بڑھانا اور ری ڈائریکٹ کرنا

• کومپیکٹ آٹومیشن لائنوں میں روبوٹک ویکیوم سکشن کپ سرکٹس کے لیے 90° توسیعی نلیاں روٹنگ

• اصل SMC KQ2W کا براہ راست متبادل، لاگت میں کمی کے لیے درآمدی متبادل

6. انسٹالیشن نوٹس

• نلیاں عمودی اور فلیٹ کاٹیں، سگ ماہی کی ضمانت کے لیے مکمل طور پر نیچے تک داخل کریں۔

• PTFE ٹیپ کو دھاگوں پر لپیٹا جا سکتا ہے۔ فٹنگ باڈی کو ٹوٹنے سے روکنے کے لیے دھاگوں کو زیادہ سخت نہ کریں۔

• ٹیوب ہٹانا: سفید ریلیز کی انگوٹھی کو دبائیں اور ٹیوب کو بیک وقت باہر کی طرف کھینچیں۔
