KQ2V سیریز نیومیٹک پش ان فٹنگز

SOLH KQ2V سیریز نیومیٹک پش ان ایل برانچ فٹنگز | SMC KQ2V مساوی

برانڈ: SOLH by Richge Technology | KQ2V ون ٹچ نیومیٹک ایل کنیکٹر فیملی

1. پروڈکٹ کا جائزہ

     SOLH KQ2V سیریز ایک سے زیادہ برانچ ویریئنٹس کے ساتھ مردانہ تھریڈ L قسم کی پش ان نیومیٹک فٹنگز ہیں۔ نیومیٹک سرکٹس میں ایئر سورس کی تقسیم اور پائپ لائن کی سمت میں تبدیلی کے لیے ڈیزائن کیا گیا ہے۔ SMC KQ2V سیریز کے ساتھ مکمل طور پر قابل تبادلہ۔ سفید انجینئرنگ پلاسٹک باڈی اور نکل چڑھایا پیتل کے دھاگے سے بنایا گیا ہے۔ چپکنے والی کے بغیر فوری اسمبلی۔ پنجاب یونیورسٹی اور PA نیومیٹک نلیاں کے ساتھ ہم آہنگ۔ آٹومیشن مشینری، ویکیوم پک اینڈ پلیس، اور سلنڈر پائپنگ سسٹمز میں وسیع پیمانے پر تعینات۔

  مختلف ترتیب کی ضروریات کے لیے پانچ ذیلی ماڈل:

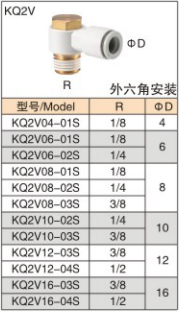

     KQ2V: معیاری L قسم کا سنگل آؤٹ لیٹ، بیرونی ہیکس ماؤنٹنگ، 1-ان 1-آؤٹ

     KQ2VS: معیاری L قسم سنگل آؤٹ لیٹ، اندرونی ہیکس ساکٹ ماؤنٹنگ، 1-ان 1-آؤٹ

     KQ2VF: Cascadable L فٹنگ، مرد R تھریڈ + خواتین Rc تھریڈ، سیریز کنکشن دستیاب، 1-ان 1-آؤٹ

    KQ2VD: عمودی 1 سے 2 شاخوں کی فٹنگ، ایک مردانہ دھاگے کا انلیٹ، دو برابر قطر کی نلی کے آؤٹ لیٹس

     KQ2VT: عمودی 1 سے 3 شاخوں کی فٹنگ، ایک مردانہ دھاگے کا انلیٹ، تین برابر قطر کی نلی کے آؤٹ لیٹس

2. ماڈل کوڈ کی وضاحت

  مثال: KQ2VD04-01S

      KQ2V = سیریز کا بنیادی کوڈ

      D  T/S/F = ساخت کا لاحقہ

     D: 1 سے 2 عمودی شاخ

     T: 1 سے 3 عمودی شاخ

     S: اندرونی ہیکس L کہنی

      F: Cascadable L کہنی

     کوئی لاحقہ نہیں: بیرونی ہیکس معیاری L کہنی

     04 = ٹیوب بیرونی قطر ΦD: 4 ملی میٹر

     01S = مردانہ دھاگہ R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. تفصیلات کا خلاصہ ٹیبل

4. مواد اور آپریٹنگ حالات

5. ذیلی ماڈل کی خصوصیات

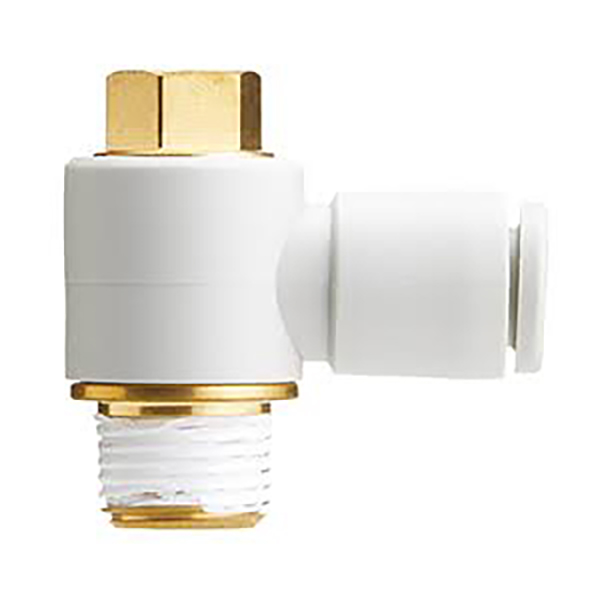

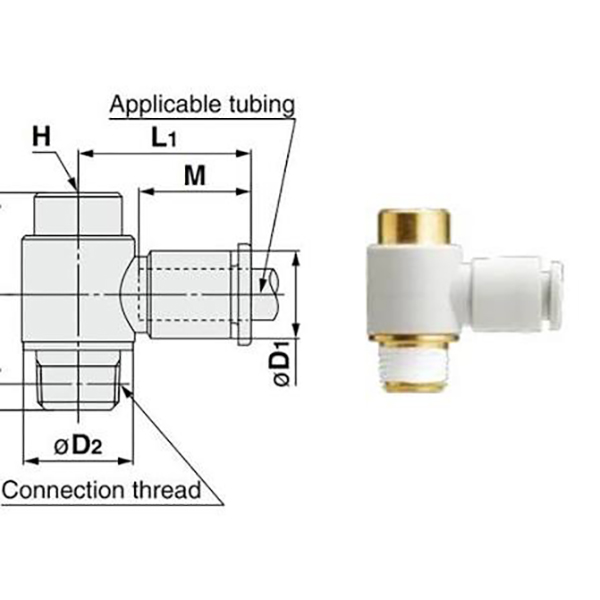

     • KQ2V (بیرونی ہیکس ایل کہنی): رینچ کو سخت کرنے کے لیے بیرونی ہیکس تھریڈ اینڈ کے ساتھ معیاری L کہنی۔ سب سے زیادہ وسیع پیمانے پر استعمال ہونے والی بنیادی قسم، زیادہ سے زیادہ Φ16 بڑے سائز کی نلیاں کی حمایت کرتی ہے۔

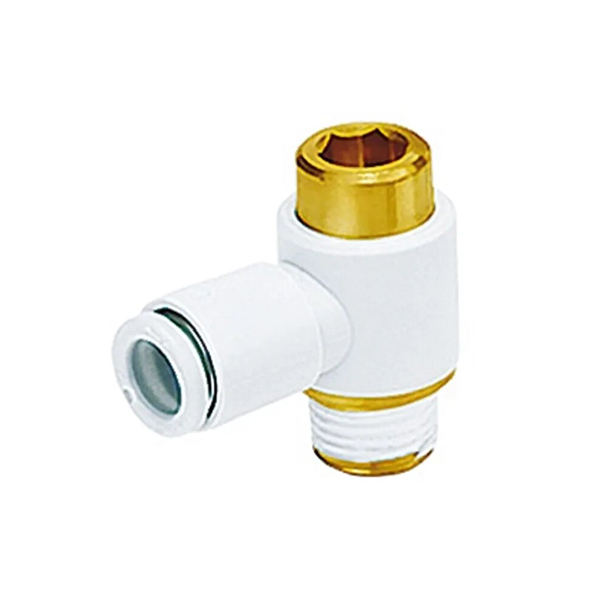

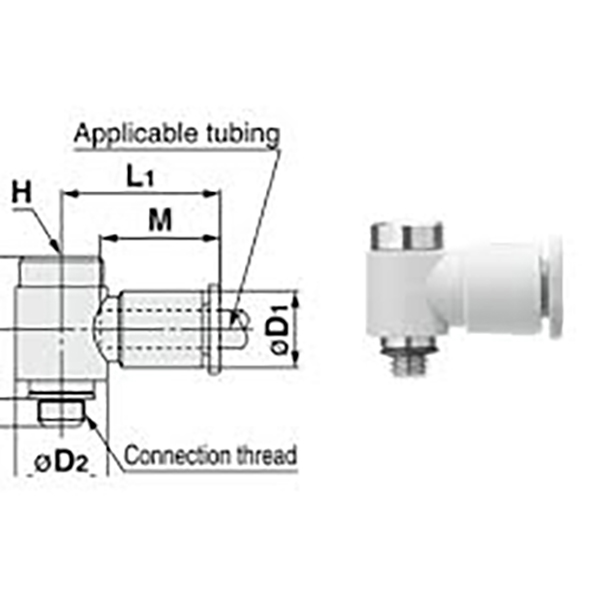

     • KQ2VS (اندرونی ہیکس ایل کہنی): تھریڈ پورٹ پر کاؤنٹر بور اندرونی ہیکس۔ محدود تنگ تنصیب کی جگہ کے لیے ڈیزائن کیا گیا ہے۔ M5 چھوٹے دھاگے کی مختلف قسم چھوٹے سلنڈروں سے ملتی ہے۔

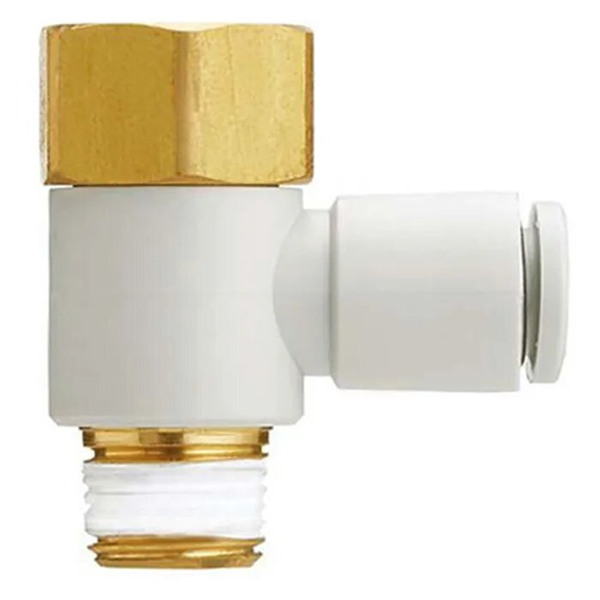

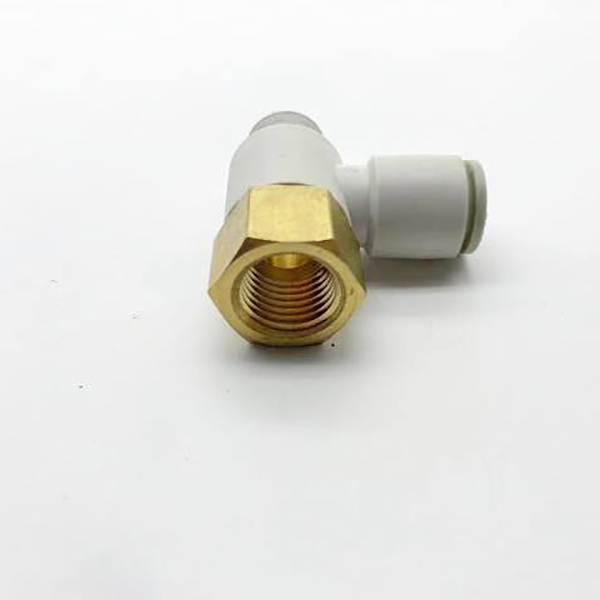

     • KQ2VF (Cascadable L Elbow): مرد R دھاگے اور خواتین Rc دھاگے سے لیس۔ ملٹی پاتھ برانچنگ کے لیے ایک سے زیادہ فٹنگ کو سیریز میں جوڑا جا سکتا ہے، کئی گنا بلاکس کی ضرورت کو کم کرتا ہے۔

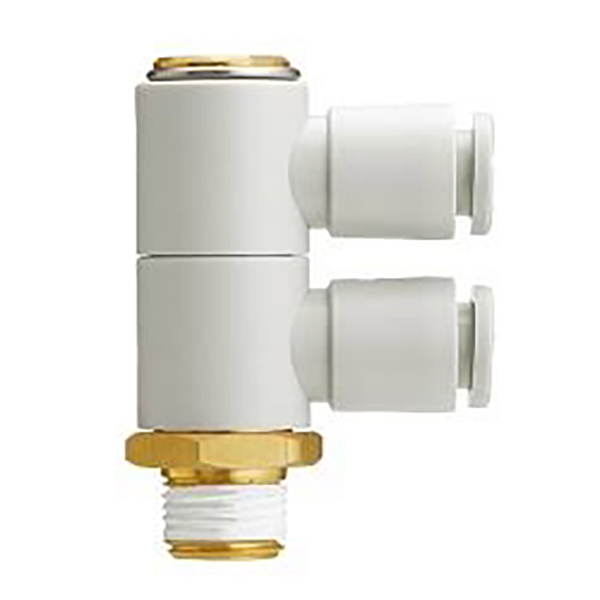

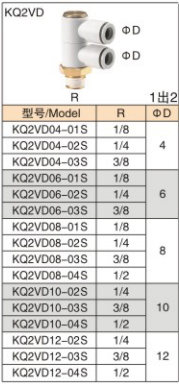

     • KQ2VD (عمودی 1 سے 2 برانچ): سنگل تھریڈڈ ایئر انلیٹ، عمودی طور پر دو مساوی نلیاں آؤٹ لیٹس میں تقسیم ہوتا ہے۔ کمپیکٹ 1-ان-2-آؤٹ ایئر ڈسٹری بیوشن، کل فٹنگ کی تعداد کو کم کرتا ہے۔

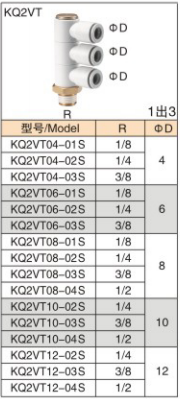

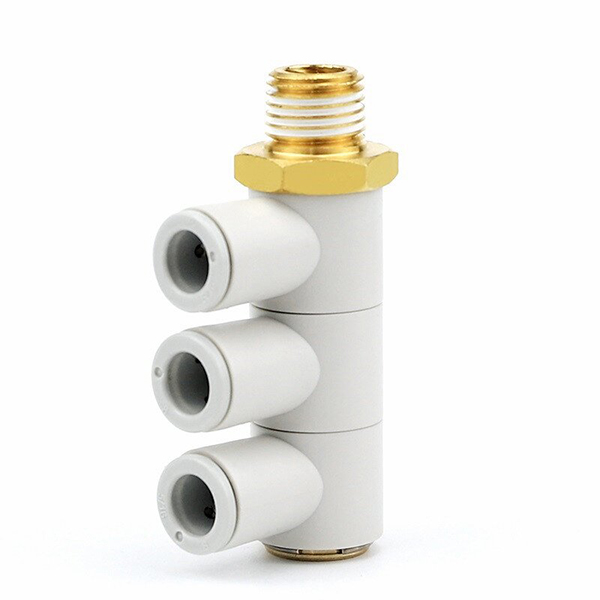

     • KQ2VT (عمودی 1 سے 3 برانچ): سنگل تھریڈڈ ایئر انلیٹ، عمودی طور پر تین مساوی نلیاں آؤٹ لیٹس میں تقسیم ہوتا ہے۔ منی ایئر کئی گنا، عام طور پر آٹومیشن میں ملٹی سکشن کپ ایئر ڈسٹری بیوشن کے لیے استعمال ہوتا ہے۔

6. تنصیب کی ہدایات

     •  ٹیوب کے آخر کو کھڑے اور فلیٹ کاٹ دیں۔ نلیاں سیدھے فٹنگ میں داخل کریں جب تک کہ آپ لاکنگ کی تصدیق کے لیے "کلک" نہ سنیں۔

     •  ٹیوب ہٹانا: سفید ریلیز کالر کو فٹنگ پر دبائیں اور نلیاں کو بیک وقت باہر کی طرف کھینچیں۔

     •  دھاگوں پر PTFE ٹیپ لپیٹیں۔ صرف ہیکس سیکشن پر سخت کریں؛ کریکنگ کو روکنے کے لیے پلاسٹک کے جسم پر کبھی ٹارک نہ لگائیں۔

     •  سیریل کنکشن میں KQ2VF سیریز کے لیے، ہوا کے رساو سے بچنے کے لیے مناسب تھریڈ سیلنگ کو یقینی بنائیں۔

7. درخواست کے منظرنامے۔

     • آٹومیشن مشینری

     • روبوٹک ویکیوم سکشن کپ سسٹم

     • نیومیٹک سلنڈروں کے لیے ایئر سورس کی تقسیم

     • پیداوار لائنوں پر نیومیٹک سرکٹس

     • پیکیجنگ مشینری اور ٹیسٹ فکسچر ایئر سرکٹس
